Nossa equipe de consultores pode ajudar na especificação e dimensionamento.

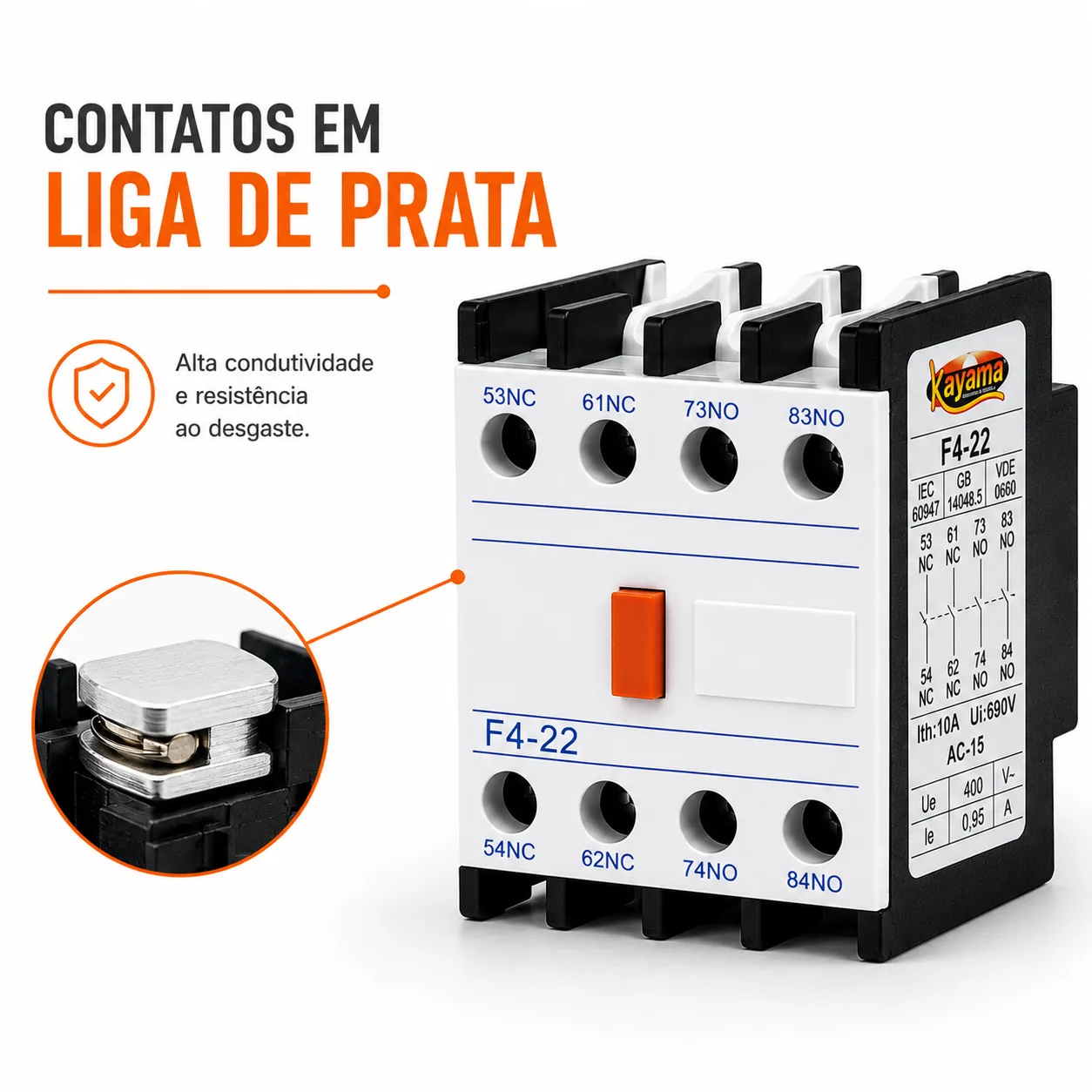

O Bloco Auxiliar para Contator CJX2 2NC + 2NO Kayama é um dispositivo eletromecânico desenvolvido para ampliar a quantidade de contatos auxiliares disponíveis em contatores da linha CJX2, proporcionando maior flexibilidade na implementação de circuitos de comando, intertravamento, sinalização, monitoramento e automação industrial. Sua configuração possui 2 contatos normalmente fechados (NC/NF) e 2 contatos normalmente abertos (NO/NA), permitindo executar diferentes funções de lógica de comando em um único componente. O acionamento dos contatos auxiliares ocorre mecanicamente em conjunto com a operação do contator, permitindo que o estado dos contatos seja alterado de forma sincronizada com o acionamento do equipamento principal. Fabricado com contatos em liga de prata, o bloco proporciona boa condutividade elétrica, estabilidade de contato e resistência ao desgaste provocado pelas operações de abertura e fechamento. Sua construção compacta e o sistema de acoplamento direto ao contator facilitam a instalação e contribuem para melhor aproveitamento do espaço disponível em painéis elétricos e sistemas de comando.

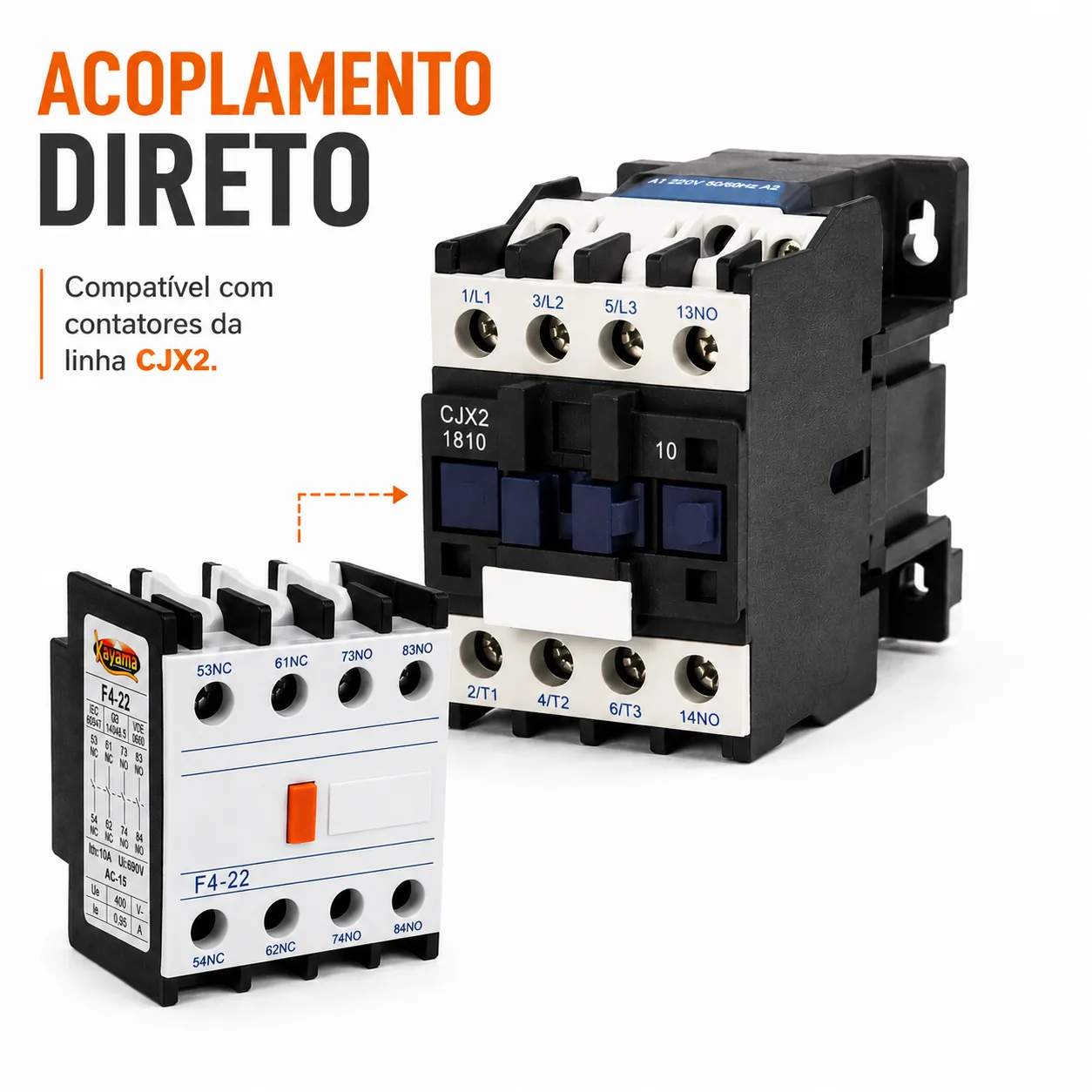

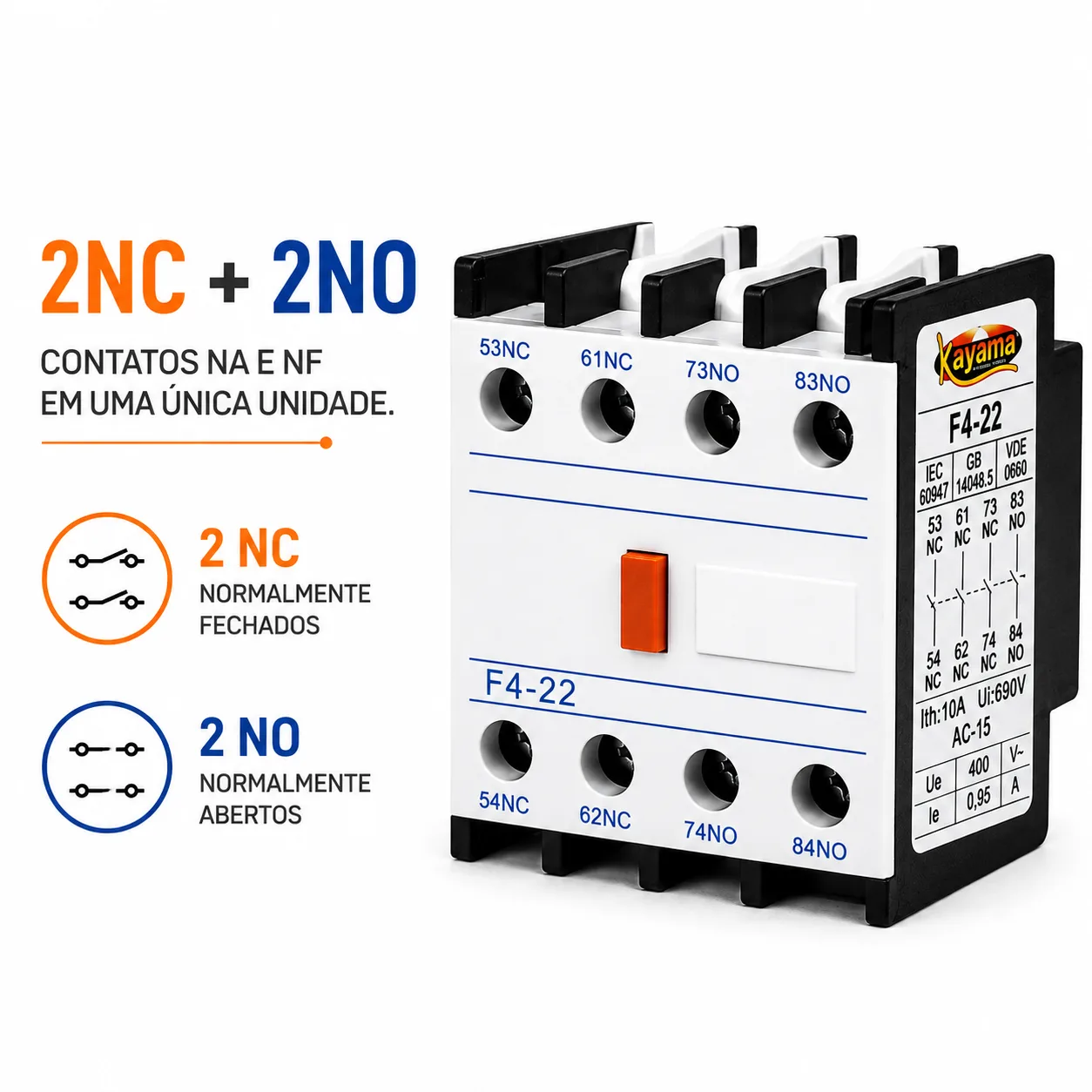

O bloco auxiliar é acoplado mecanicamente ao contator CJX2 e acompanha o movimento do mecanismo de acionamento do equipamento. Quando o contator é energizado ou desenergizado, os contatos auxiliares alteram simultaneamente seus respectivos estados elétricos. Os contatos normalmente abertos (NO/NA) permanecem abertos quando o contator está em repouso e são fechados durante seu acionamento. Podem ser utilizados para sinalização de funcionamento, confirmação de estado, retenção elétrica, acionamento de outros dispositivos e implementação de lógicas auxiliares. Os contatos normalmente fechados (NC/NF) permanecem fechados em condição de repouso e são abertos durante o acionamento do contator. São especialmente úteis em sistemas de bloqueio, intertravamento elétrico, supervisão e lógica de controle. A combinação de dois contatos NA e dois contatos NF proporciona maior versatilidade ao projeto elétrico e pode reduzir a necessidade de instalação de componentes auxiliares adicionais.
Antes da instalação, deve-se verificar a compatibilidade entre o bloco auxiliar e o modelo específico do contator CJX2 utilizado no sistema. A instalação deve ser realizada com o circuito devidamente desenergizado, observando os procedimentos técnicos e de segurança aplicáveis à instalação elétrica. Após o acoplamento, recomenda-se verificar o correto encaixe mecânico do bloco e realizar testes funcionais dos contatos NA e NF antes da colocação definitiva do equipamento em operação. Os contatos deste bloco são destinados principalmente a circuitos auxiliares de comando, controle, sinalização e intertravamento. O componente não substitui os contatos principais de potência do contator. A instalação, inspeção e manutenção devem ser executadas por profissional tecnicamente habilitado, respeitando as características do circuito, os procedimentos de segurança e as normas técnicas aplicáveis.
O Bloco Auxiliar CJX2 2NC + 2NO Kayama oferece uma solução compacta e versátil para expansão de contatos auxiliares em sistemas de comando elétrico. Sua configuração com quatro contatos auxiliares, sendo dois normalmente abertos e dois normalmente fechados, possibilita a execução de diferentes funções de sinalização, retenção, bloqueio, monitoramento e intertravamento dentro de uma única unidade. Indicado para aplicações profissionais em painéis elétricos, automação, máquinas e equipamentos industriais, o bloco auxilia na organização e na ampliação das possibilidades de controle dos circuitos baseados em contatores da linha CJX2.

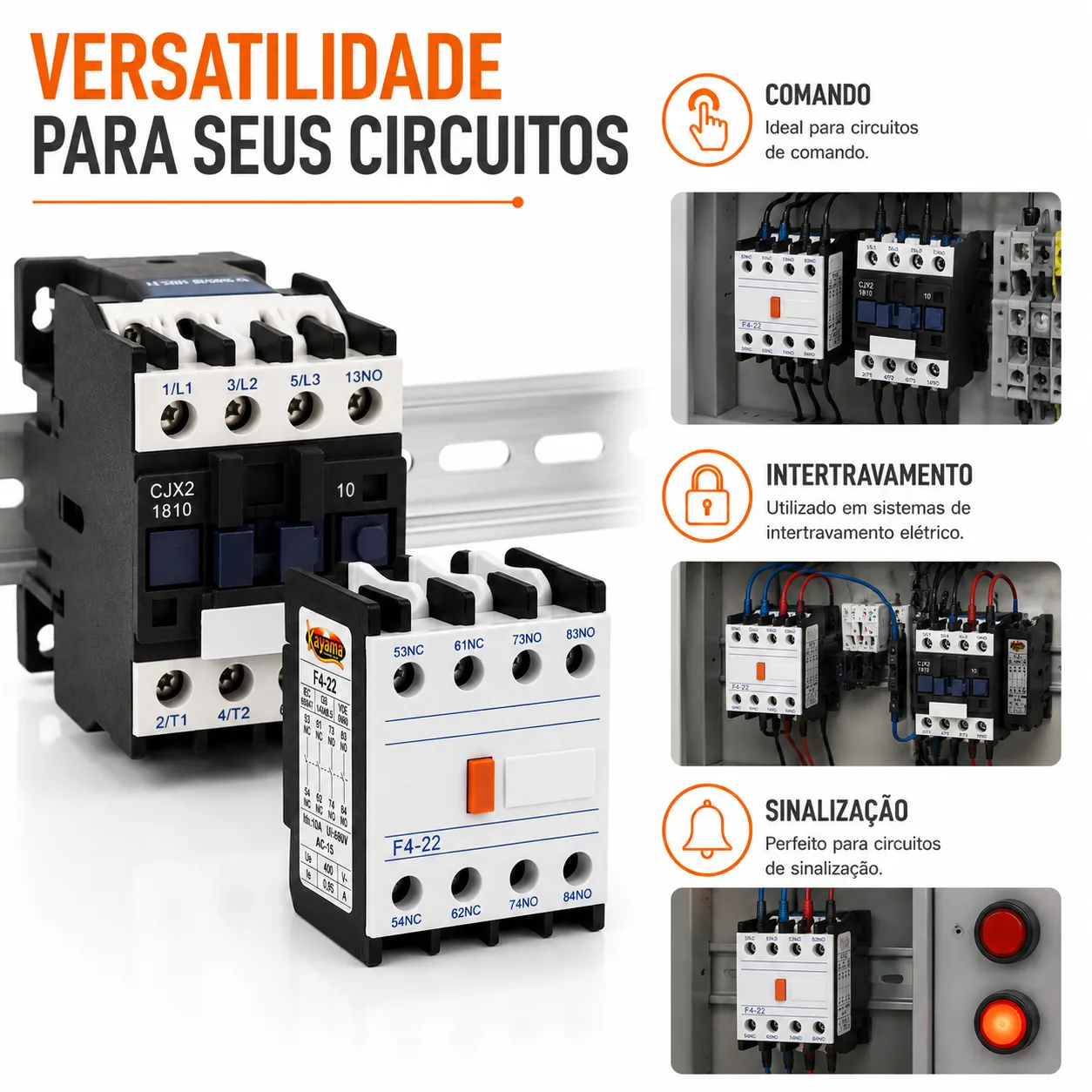

O Bloco Auxiliar Kayama CJX2 2NC + 2NO é aplicado em sistemas de comando e automação que necessitam ampliar a quantidade de contatos auxiliares disponíveis em contatores da linha CJX2. Sua configuração com dois contatos normalmente abertos e dois normalmente fechados permite implementar diferentes funções de controle, sinalização e intertravamento.

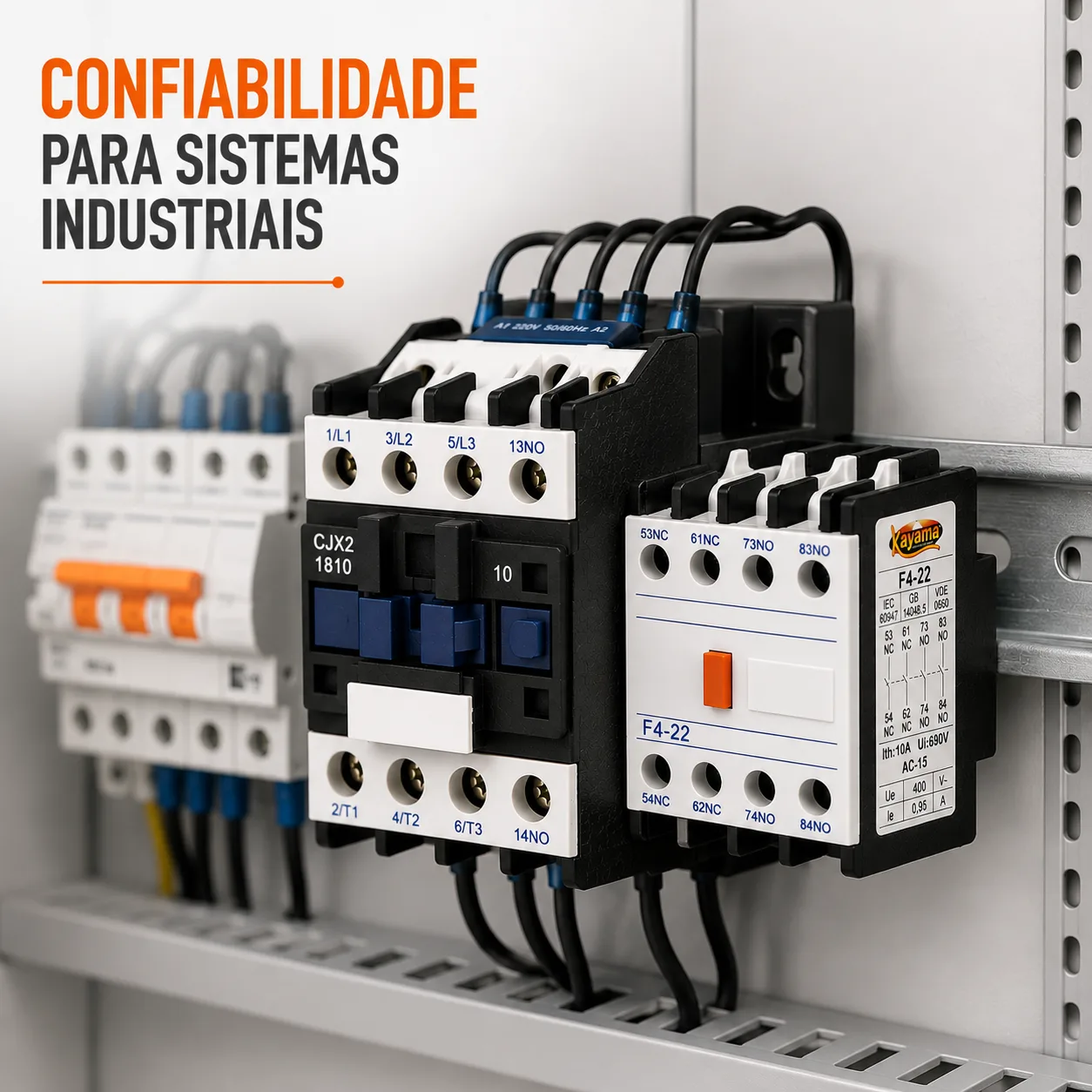

Aplicado na expansão dos circuitos auxiliares de contatores instalados em painéis elétricos. Permite distribuir sinais de comando, retorno de estado e intertravamentos sem a necessidade de substituir o contator principal.
Utilizado em circuitos de partida direta para disponibilizar contatos auxiliares destinados à retenção elétrica, sinalização de funcionamento e integração com dispositivos de comando.
Aplicado em sistemas de reversão de motores para implementar intertravamento elétrico entre contatores. Os contatos normalmente fechados podem auxiliar no bloqueio do acionamento simultâneo dos contatores de avanço e retorno.
Utilizado em painéis de comando de bombas elétricas para sinalizar o estado do contator, disponibilizar sinais de retorno e integrar o acionamento do motor a sistemas auxiliares de controle e supervisão.
Aplicado em comandos de ventiladores e exaustores industriais para sinalização de acionamento, confirmação de estado e integração com temporizadores, relés e outros dispositivos de controle.
Utilizado em sistemas de movimentação de materiais para implementar sequências de acionamento, intertravamentos entre motores e sinalização do estado operacional dos equipamentos.
Aplicado em máquinas e equipamentos que utilizam contatores CJX2 e necessitam de contatos adicionais para integração com circuitos de comando, relés auxiliares, temporizadores e sistemas de automação.
Utilizado na implementação de bloqueios elétricos entre dispositivos de acionamento, reduzindo a possibilidade de comandos simultâneos incompatíveis em sistemas com múltiplos contatores.
Aplicado para disponibilizar sinais auxiliares de funcionamento ou repouso do contator, permitindo o acionamento de lâmpadas-piloto, relés de sinalização e outros dispositivos compatíveis com o circuito.
Utilizado em circuitos de comando que necessitam manter a condição de acionamento após a liberação de um botão de partida, desde que o circuito seja projetado para essa finalidade.
Aplicado para disponibilizar sinais auxiliares representativos da posição de acionamento do contator, permitindo a integração com circuitos de supervisão, controle e automação.
Utilizado na ampliação das funções auxiliares de contatores instalados em quadros de comando de máquinas, motores e sistemas industriais, contribuindo para a organização dos circuitos de controle.
