Chave Magnética Trifásica para Partida de Motor – 5 CV | 220 V | Kayama

Descrição Técnica

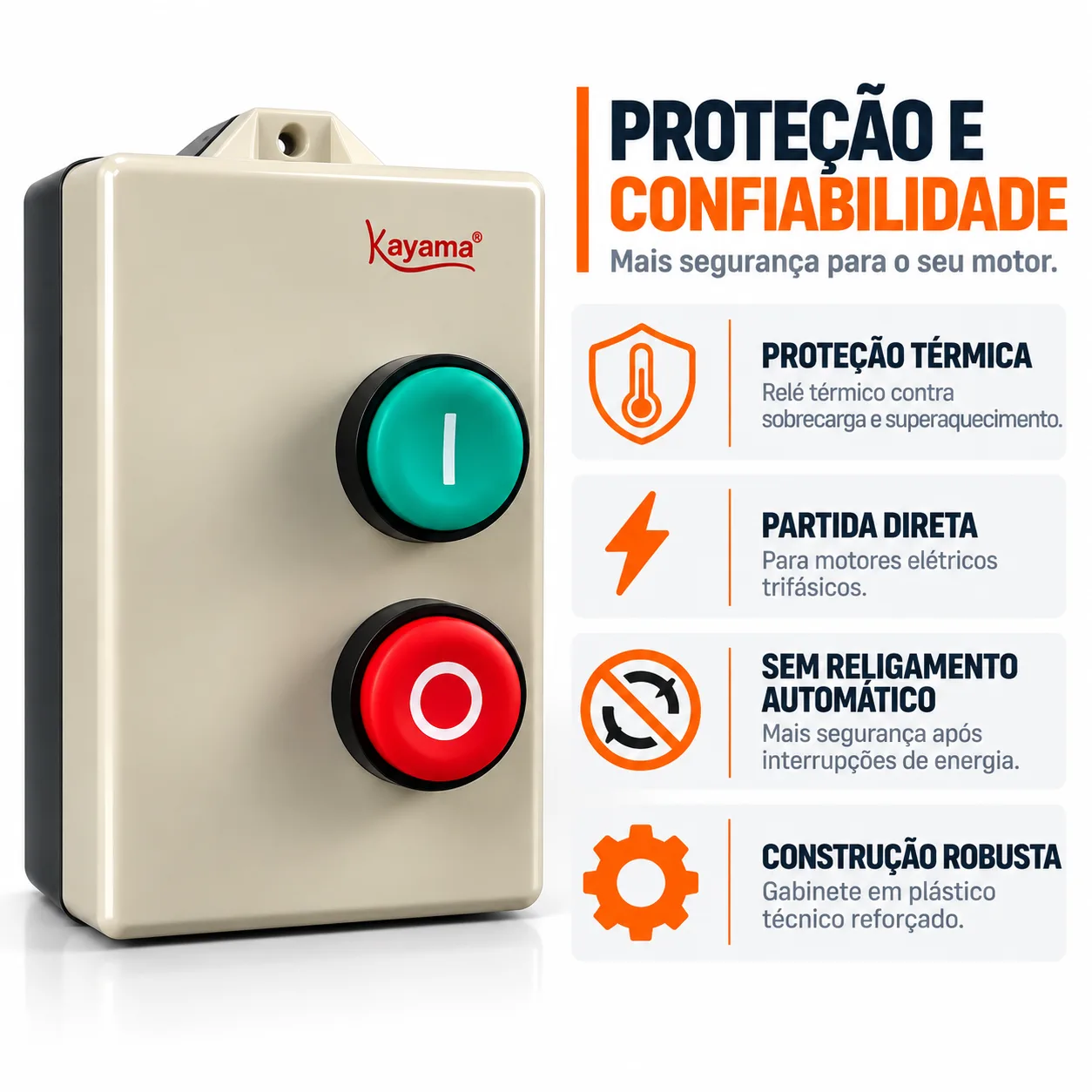

A Chave Magnética Trifásica Kayama 5 CV – 220 V é um conjunto desenvolvido para partida direta e proteção de motores elétricos trifásicos em aplicações profissionais e industriais.

Equipada com relé térmico ajustável, atua na proteção contra sobrecarga prolongada, contribuindo para reduzir riscos de aquecimento excessivo e falhas decorrentes de operação acima da corrente nominal do motor.

O comando por botões Liga/Desliga permite acionamento manual e impede o religamento automático após interrupções da alimentação, desde que o circuito esteja corretamente instalado e configurado.

Produto exclusivo Kayama, indicado para máquinas, equipamentos e sistemas trifásicos.

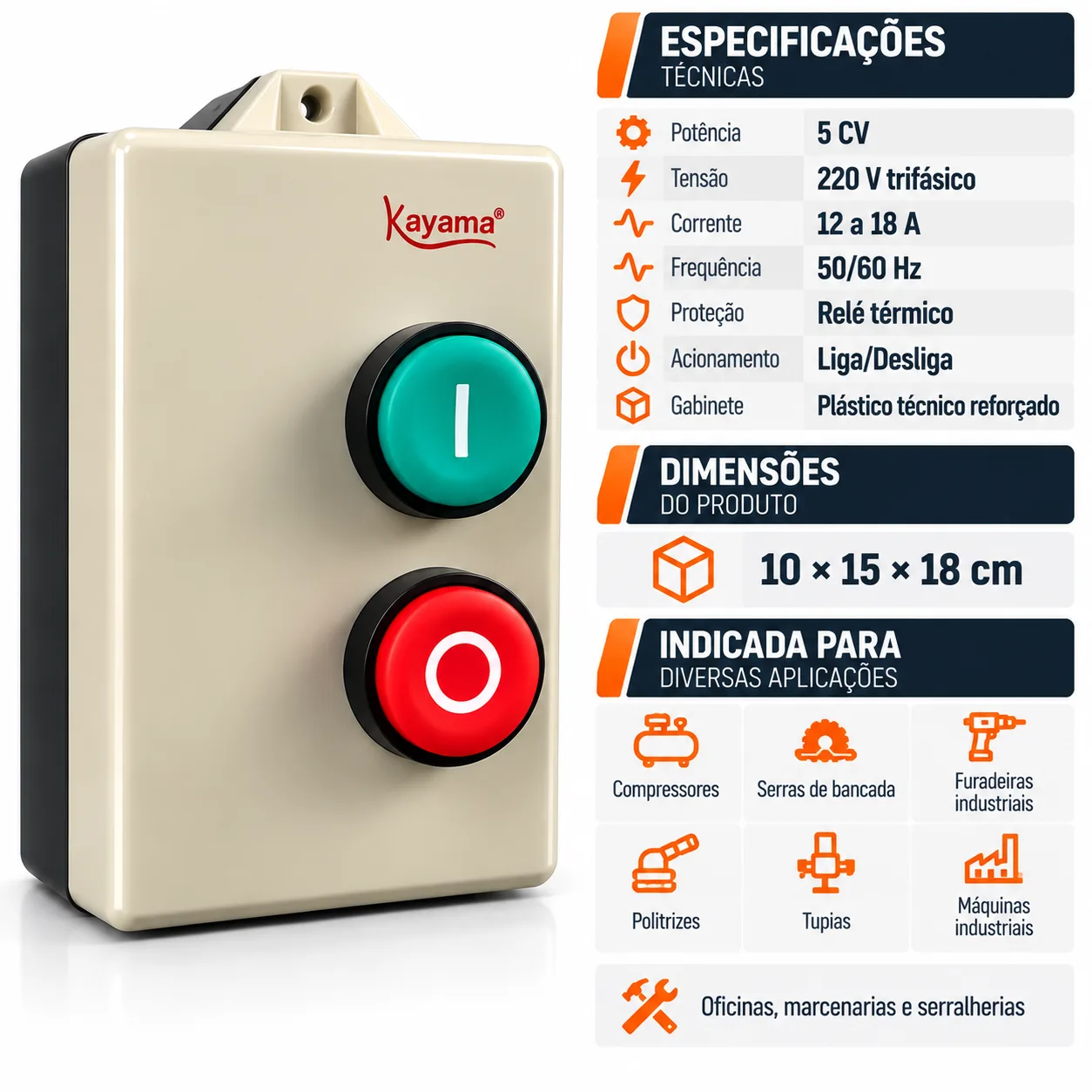

Características Técnicas

• Produto: Chave Magnética Trifásica

• Potência de aplicação: 5 CV

• Tensão: 220 V trifásico

• Faixa de ajuste do relé térmico: 12 a 18 A

• Tipo de partida: Direta

• Proteção: Relé térmico contra sobrecarga

• Acionamento: Botões Liga / Desliga

• Religamento automático: Não, conforme configuração do comando

• Frequência: 50/60 Hz

• Gabinete: Plástico técnico

• Aplicação: Uso profissional e industrial

Funcionamento

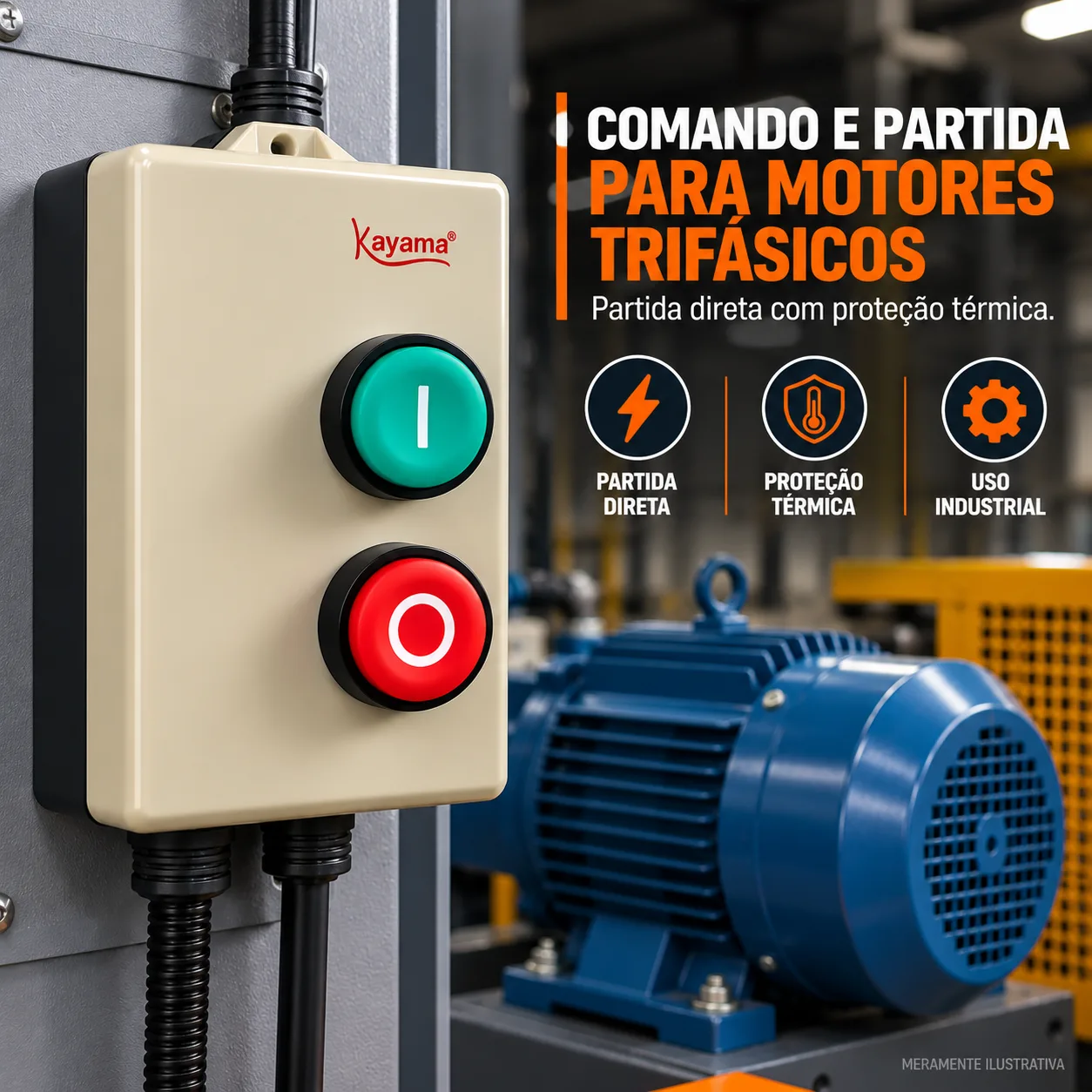

Na partida direta, o contator interno conecta o motor diretamente à rede trifásica quando o comando de acionamento é realizado.

O relé térmico monitora a corrente do circuito e, quando corretamente ajustado, atua em condições de sobrecarga prolongada, interrompendo o circuito de comando.

Aplicações

Indicada para:

• Compressores

• Serras de bancada

• Furadeiras industriais

• Politrizes

• Tupias

• Máquinas de oficina

• Equipamentos industriais

• Marcenarias

• Serralherias

Especificações

Marca: Kayama
Potência: 5 CV
Tensão: 220 V trifásico
Corrente ajustável: 12–18 A
Partida: Direta
Proteção: Relé térmico
Comando: Liga / Desliga
Frequência: 50/60 Hz

Instalação

Antes da instalação, deve-se verificar a compatibilidade entre a potência e corrente nominal do motor, tensão da rede e faixa de ajuste do relé térmico.

O relé deve ser regulado conforme a corrente nominal indicada na placa do motor.

Recomenda-se que a instalação e manutenção sejam realizadas por profissional tecnicamente habilitado, observando os requisitos aplicáveis da NR-10, NR-12 e normas técnicas pertinentes ao sistema elétrico e à máquina.

Produto Kayama

A Chave Magnética Trifásica 5 CV é um produto exclusivo Kayama, desenvolvida para partida direta e proteção contra sobrecarga de motores trifásicos 220 V em aplicações profissionais e industriais.
