contator Tripolar CJX2-1810B - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

Equipado com bobina de comando de 220 Vca – 50/60 Hz, apresenta construção compacta e adequada para instalação em painéis e quadros elétricos.

Sua configuração com 3 polos principais e contato auxiliar integrado permite sua utilização em circuitos de comando, retenção, sinalização, intertravamento e automação, conforme a lógica definida no projeto elétrico.

O Contator Tripolar Kayama CJX2-1810B é um dispositivo eletromecânico desenvolvido para comando e manobra de cargas elétricas em sistemas trifásicos.

Características Técnicas

• Modelo: CJX2-1810B
• Marca: Kayama
• Tipo: Contator tripolar
• Polos principais: 3P

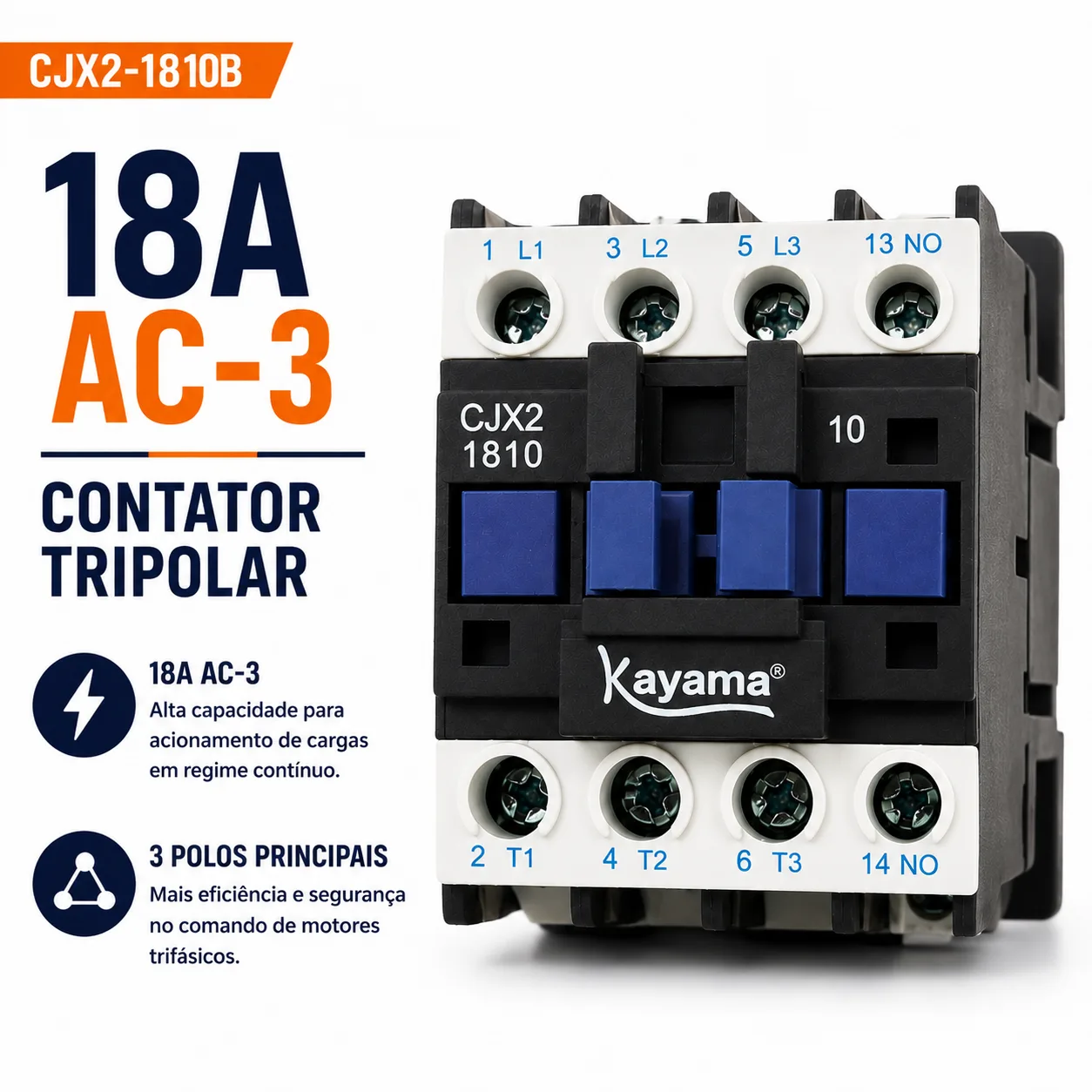

• Corrente nominal: 18 A em categoria AC-3

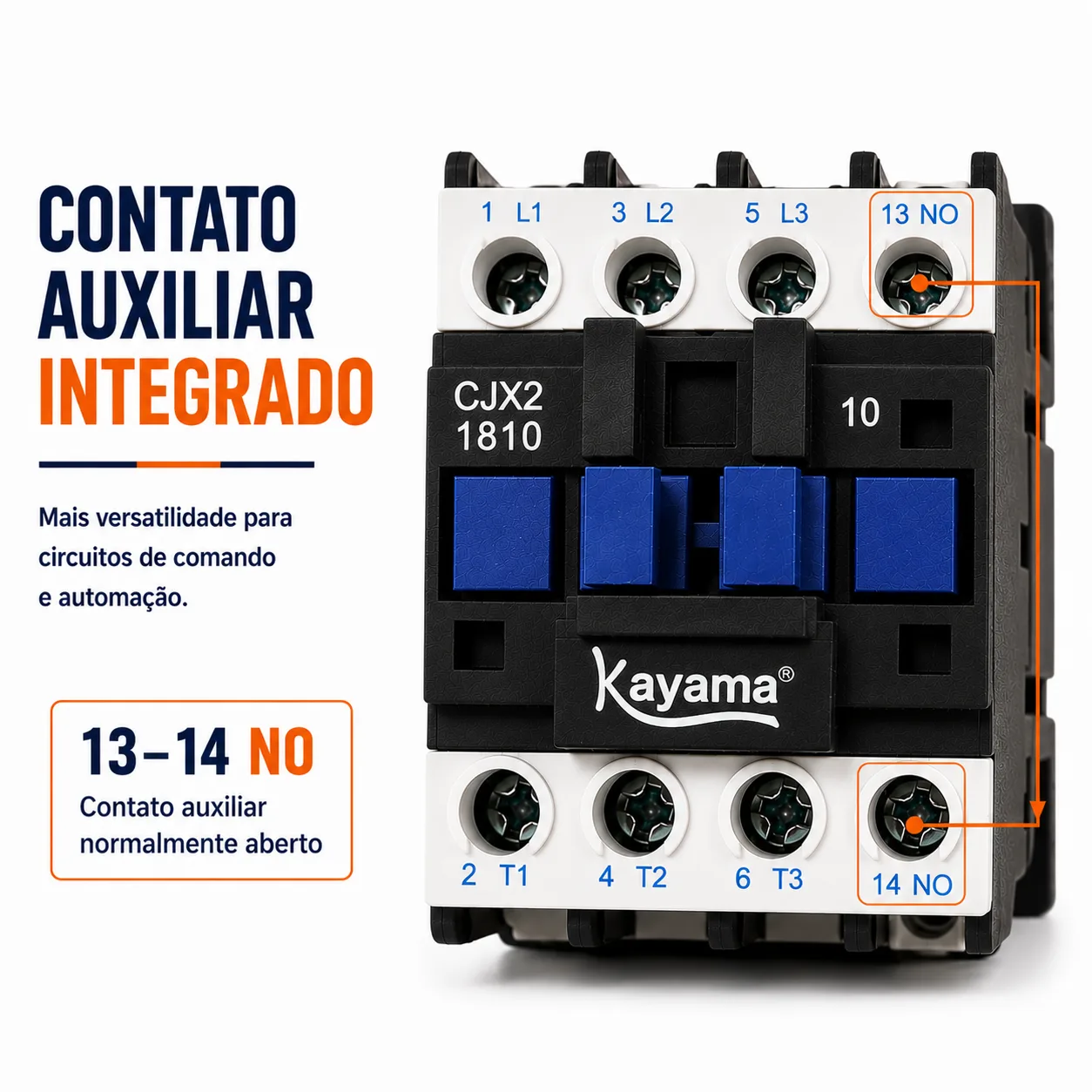

• Contato auxiliar: Integrado, conforme configuração do modelo

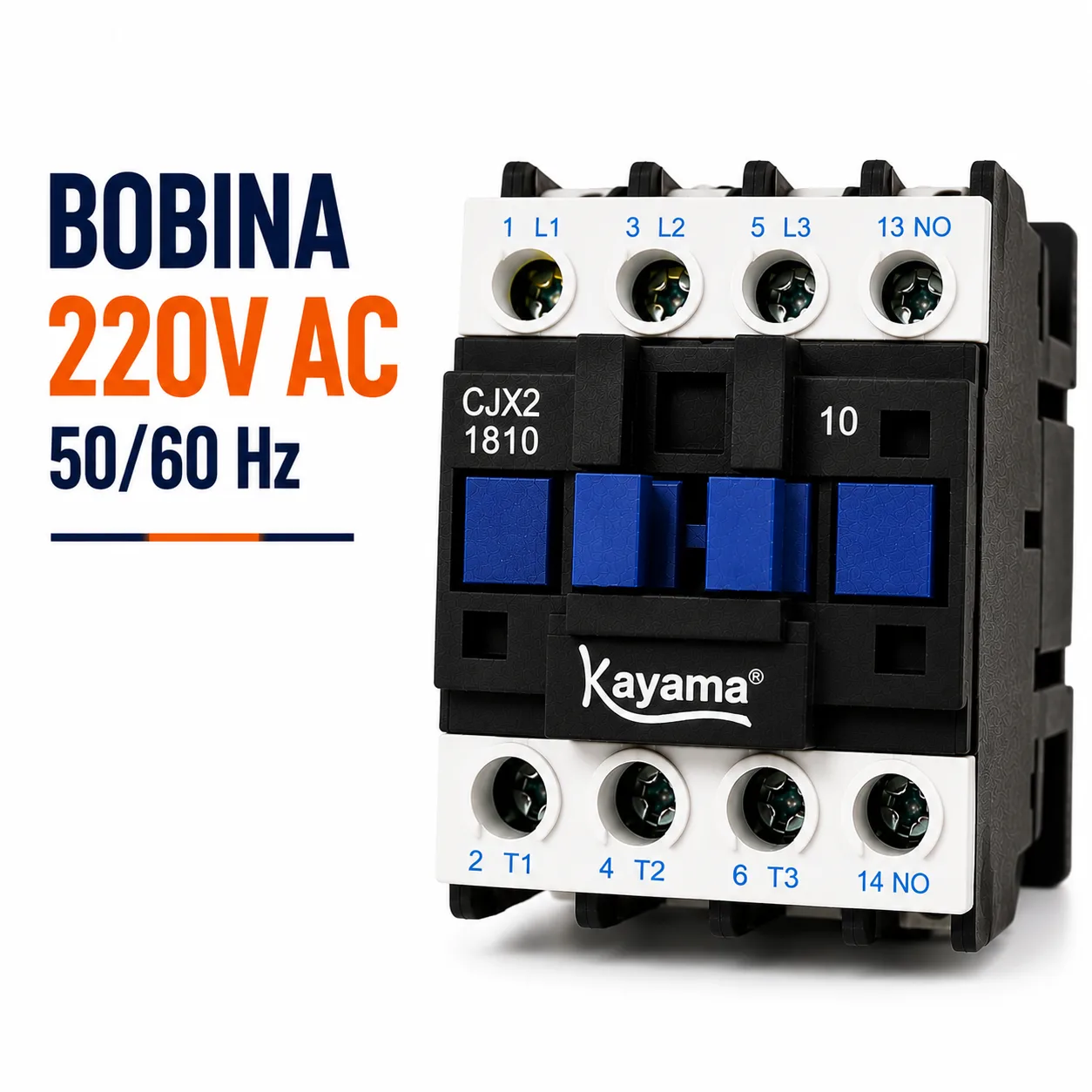

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C

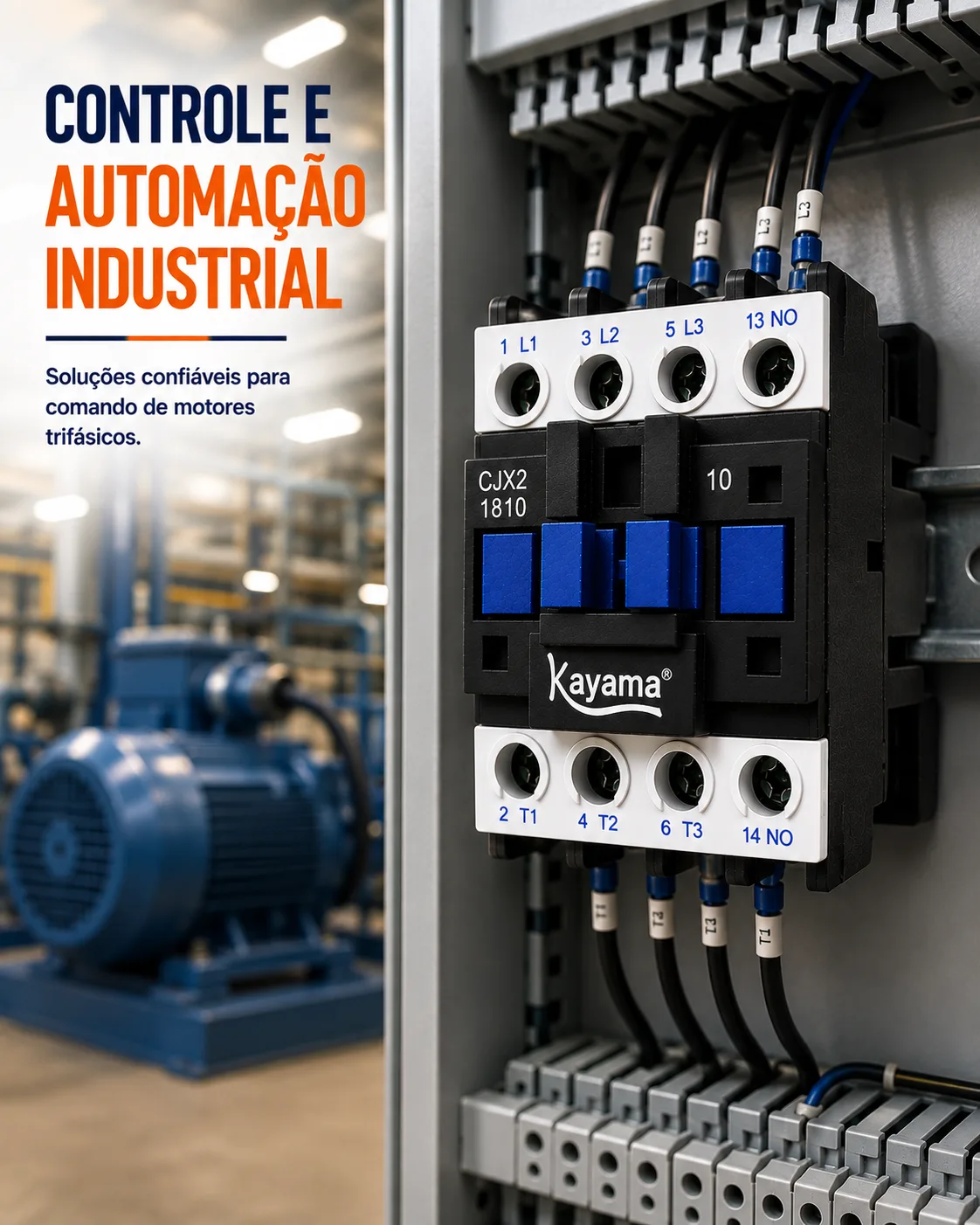

• Construção compacta para instalação em painéis elétricos

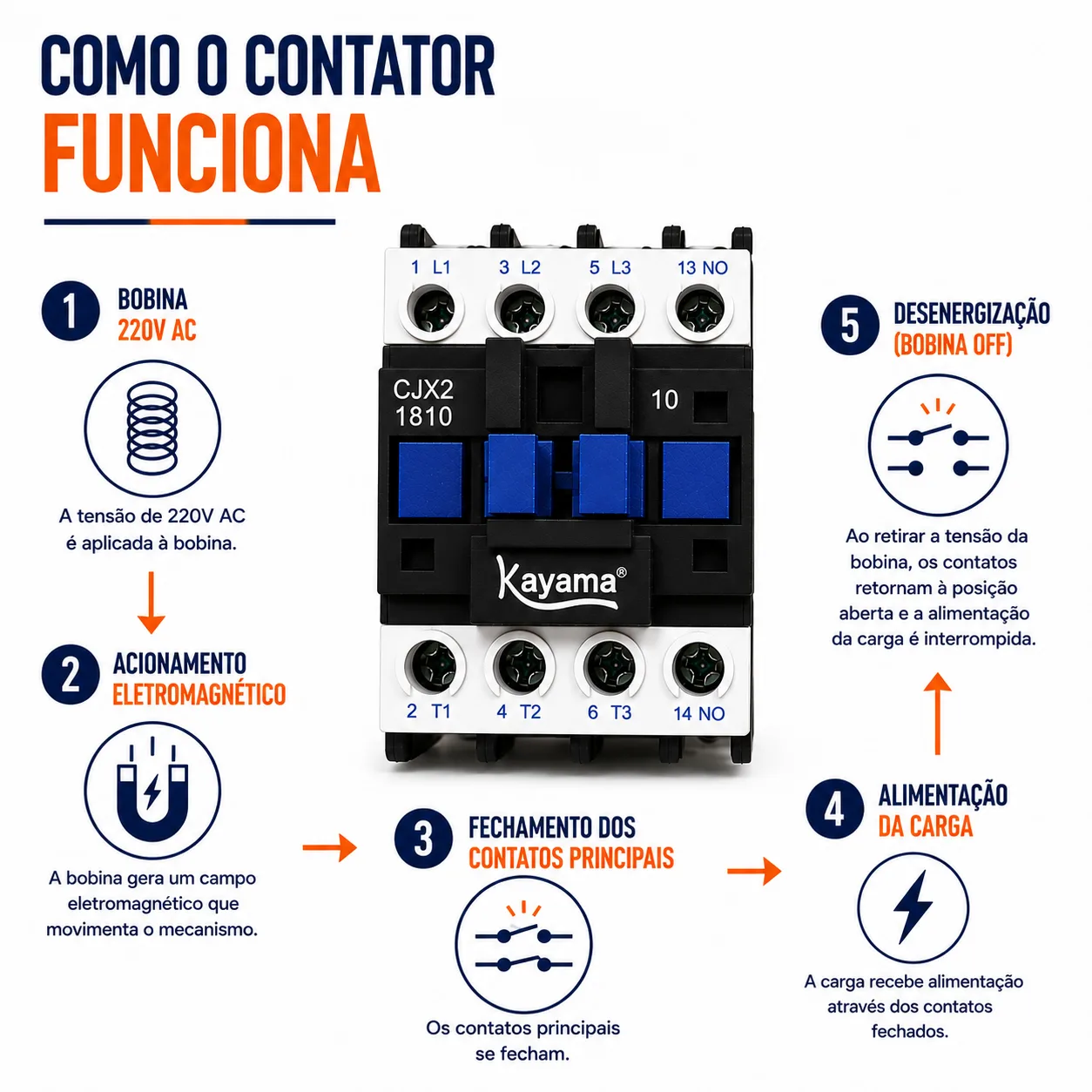

Funcionamento

Quando a bobina é desenergizada, os contatos retornam ao seu estado de repouso, conforme o funcionamento do mecanismo do contator.

Essa configuração permite realizar o acionamento de cargas trifásicas e integrar o contator a circuitos auxiliares de comando, retenção, sinalização, intertravamento e automação.

Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar associado.

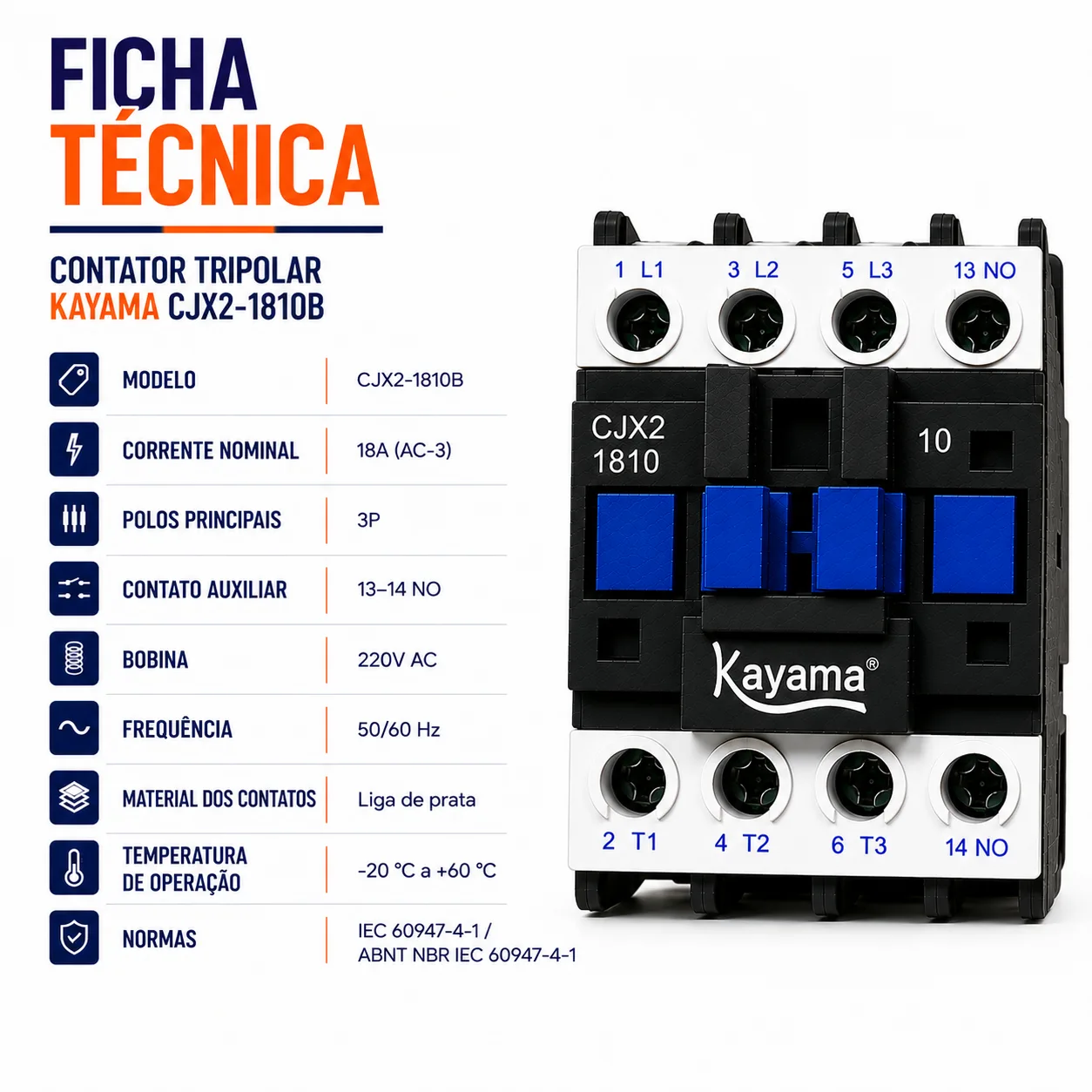

Especificações

• Marca: Kayama
• Modelo: CJX2-1810B
• Corrente nominal: 18 A – AC-3
• Polos principais: 3P
• Contato auxiliar: Integrado
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C

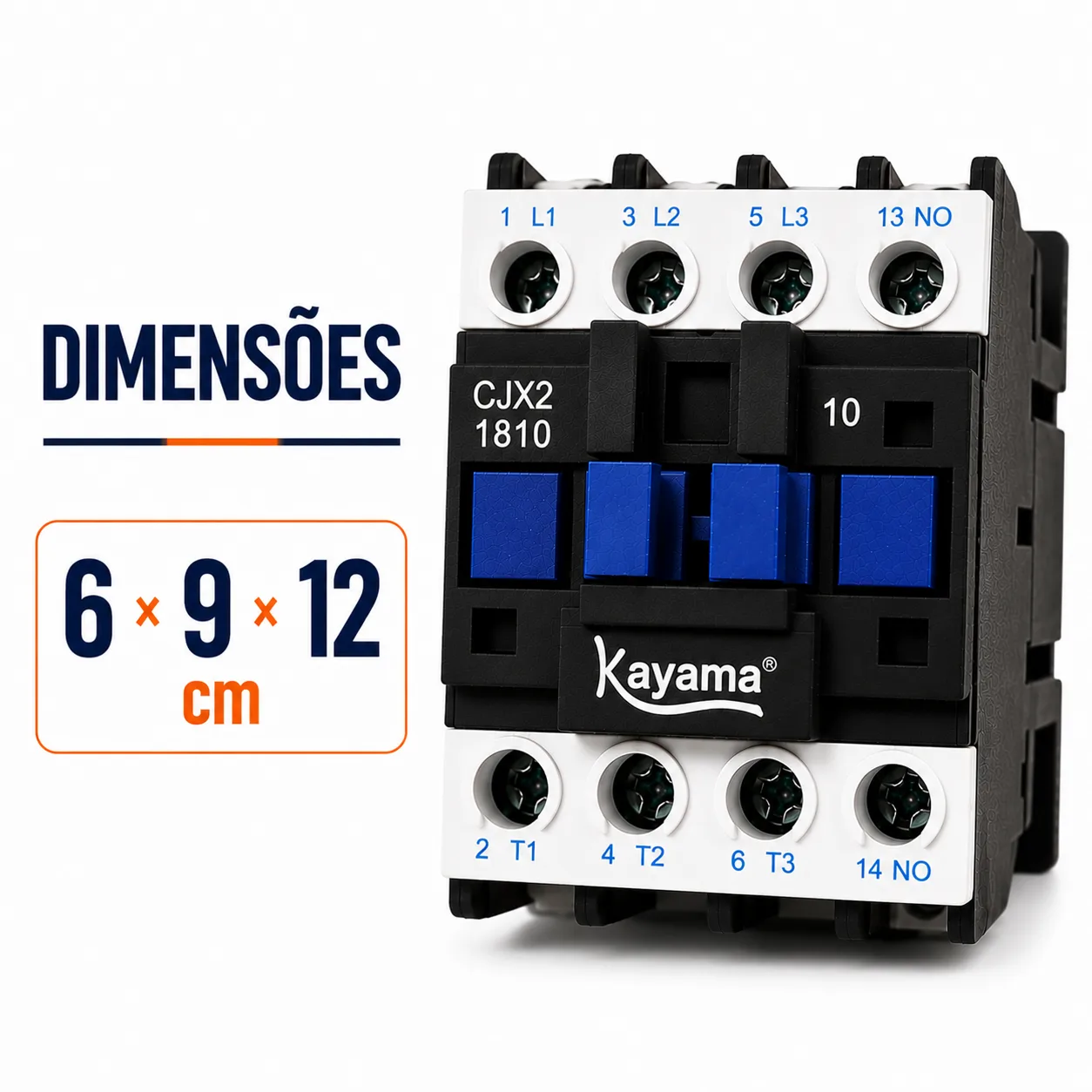

Dimensões

As dimensões correspondem ao Contator Tripolar CJX2-1810B completo. A planilha também possui um registro separado para o conjunto duplo CJX2-1810B com intertravamento, com dimensões diferentes; por isso, foram utilizadas aqui exclusivamente as dimensões do produto individual.

• Largura: 6 cm
• Altura: 9 cm
• Profundidade: 12 cm

Instalação

Antes da substituição ou instalação, devem ser verificadas as características elétricas e mecânicas do componente e sua compatibilidade com o sistema.

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas aplicáveis.

O contator deve ser dimensionado conforme a categoria de utilização, corrente da carga, tensão do circuito e frequência de manobras.

NCM e GTIN

• NCM: 8536.49.00
• GTIN: 7900370000224

Produto Kayama

O Contator Tripolar CJX2-1810B é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação e controle elétrico.
