contator Tripolar CJX2-2510B - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

Equipado com bobina de comando em 220 Vca – 50/60 Hz, apresenta construção compacta e adequada para instalação em painéis e quadros elétricos.

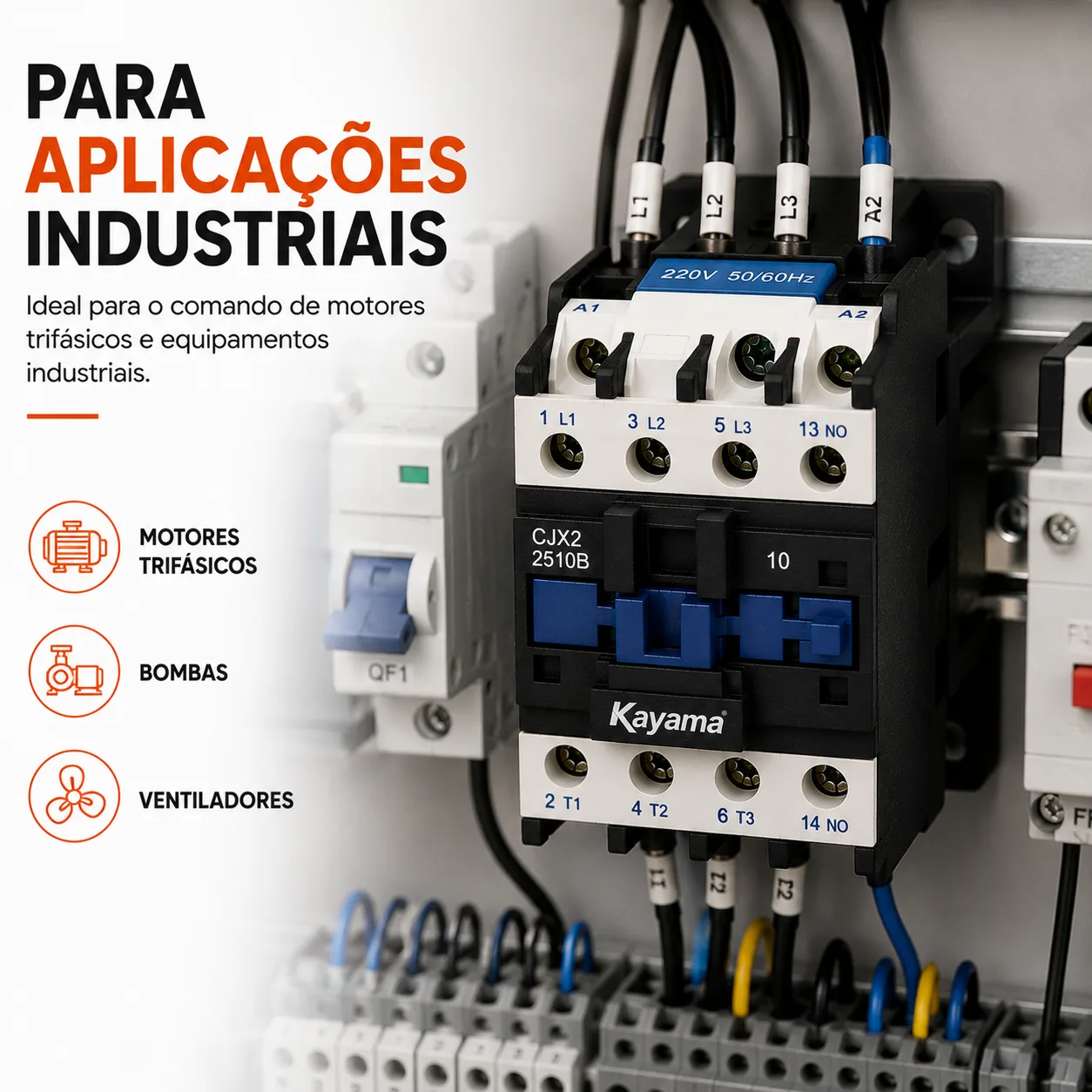

Sua configuração com 3 polos principais (3P) e contato auxiliar integrado permite utilização em circuitos de comando, retenção, sinalização, intertravamento e automação, conforme a lógica definida no projeto elétrico.

O Contator Tripolar Kayama CJX2-2510B é um dispositivo eletromecânico desenvolvido para comando e manobra de cargas elétricas em sistemas trifásicos.

Características Técnicas

• Modelo: CJX2-2510B
• Tipo: Contator tripolar
• Polos principais: 3P
• Corrente nominal: 25 A – categoria AC-3

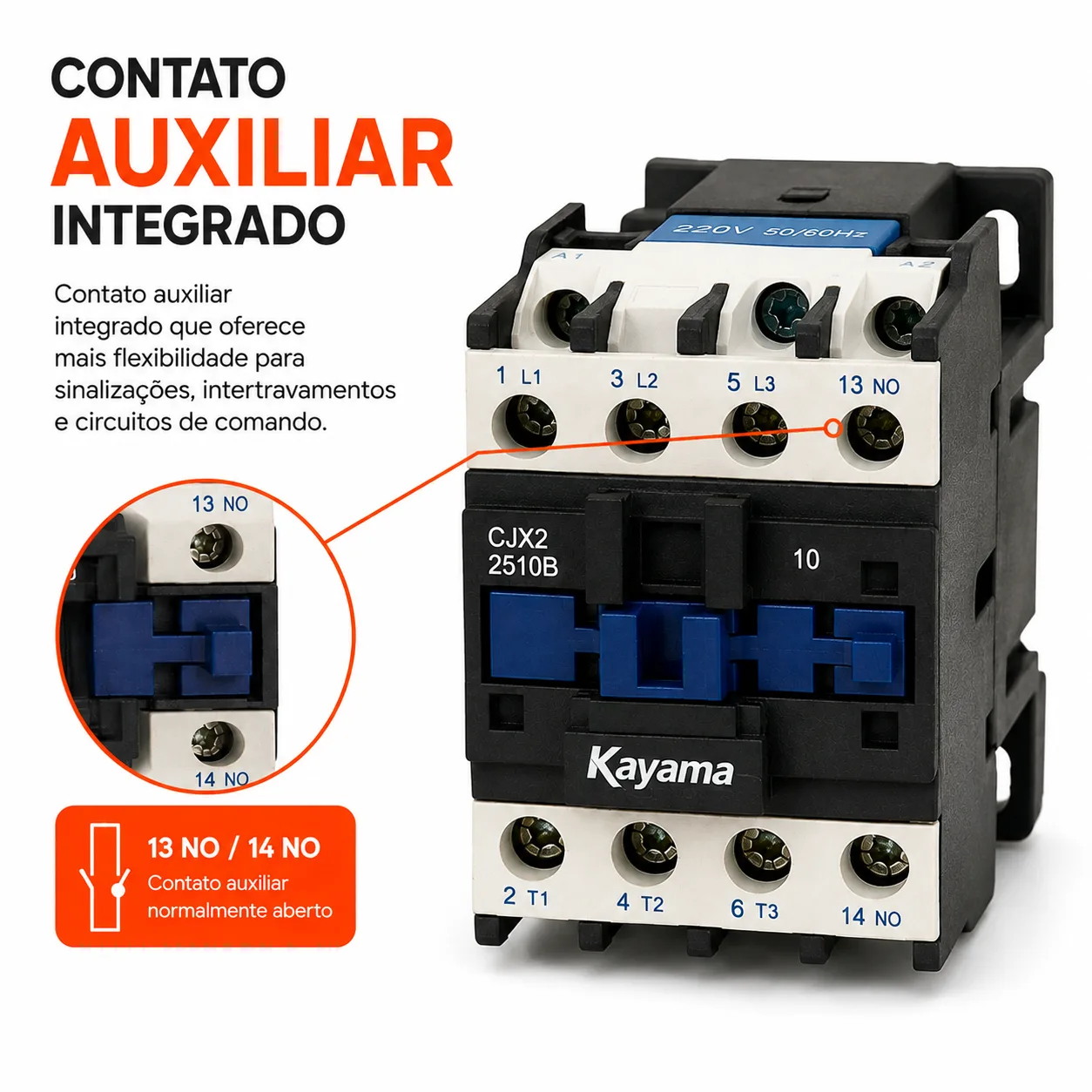

• Contato auxiliar: Integrado, conforme configuração do modelo

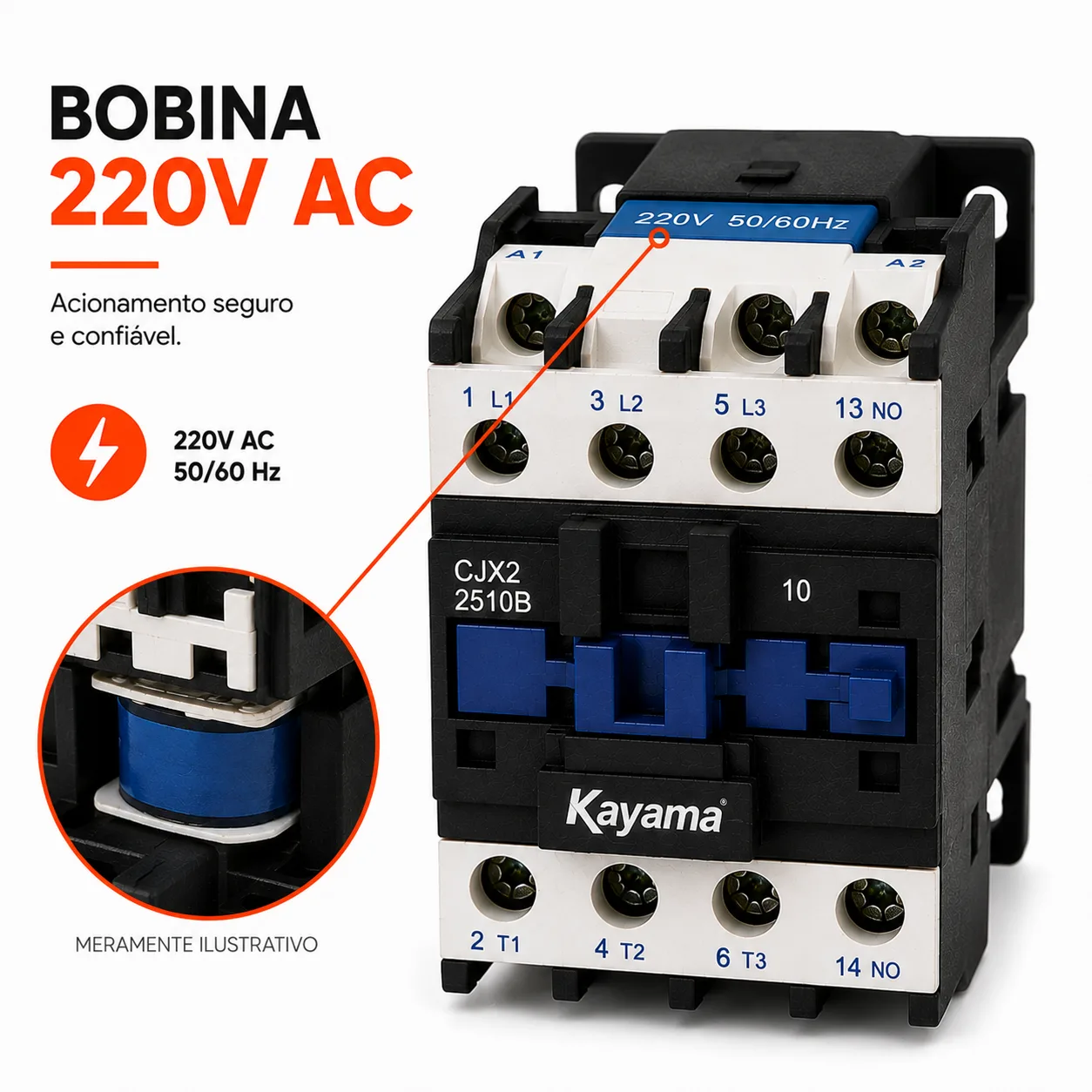

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C

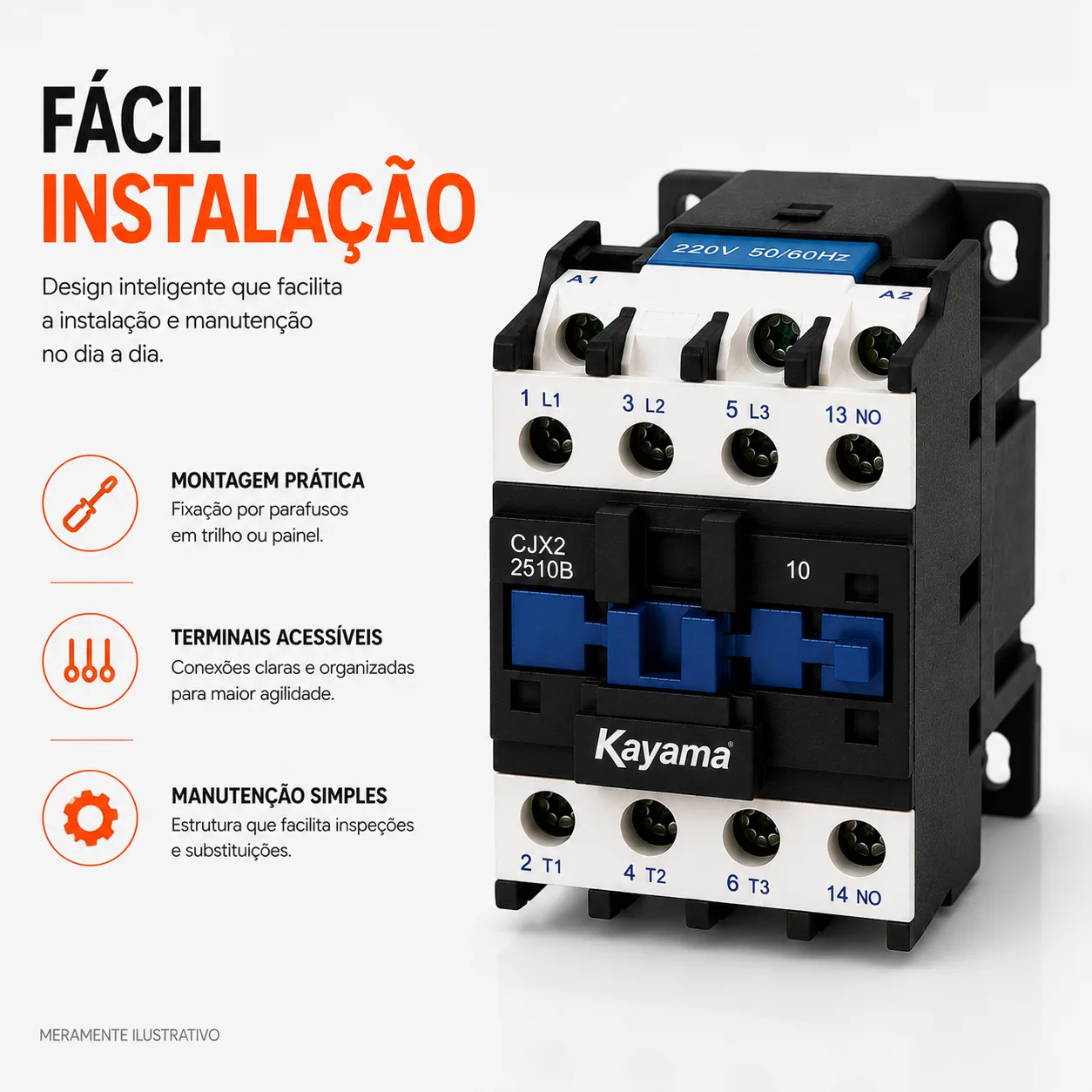

• Construção compacta para instalação em painéis elétricos

Funcionamento

Quando a bobina é desenergizada, o mecanismo retorna à posição de repouso, interrompendo a manobra realizada pelos contatos principais e retornando o contato auxiliar ao seu estado correspondente.

Essa configuração permite o acionamento de cargas trifásicas e a integração do contator a circuitos auxiliares de comando, sinalização e automação.

Quando a bobina é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar associado.

Benefícios Técnicos

A configuração de 25 A em AC-3 proporciona uma solução para sistemas de comando de cargas trifásicas compatíveis com essa capacidade de corrente. O contato auxiliar integrado permite sua utilização em diferentes lógicas de comando e automação.

Instalação e Dimensionamento

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas aplicáveis.

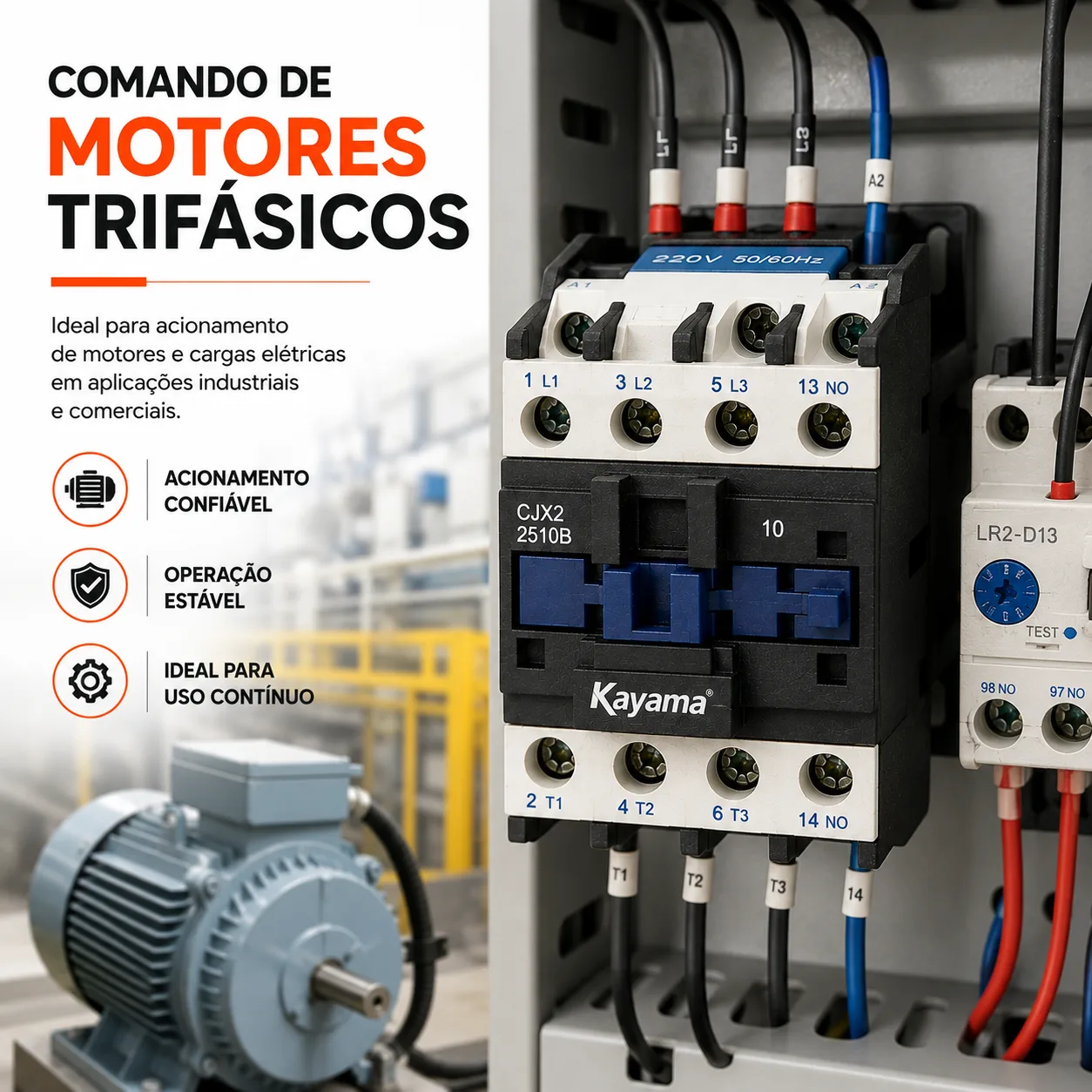

Em aplicações com motores elétricos, também devem ser considerados os dados de placa do motor, as características de partida e as condições reais de operação.

O contator deve ser dimensionado conforme a categoria de utilização, corrente da carga, tensão do circuito e frequência de manobras.

Dimensões

• Largura: 6 cm
• Altura: 9 cm
• Profundidade: 12 cm
• Peso: 0,35 kg

Informações de Cadastro

• NCM: 8536.49.00
• GTIN: 7900370000231

Produto Kayama

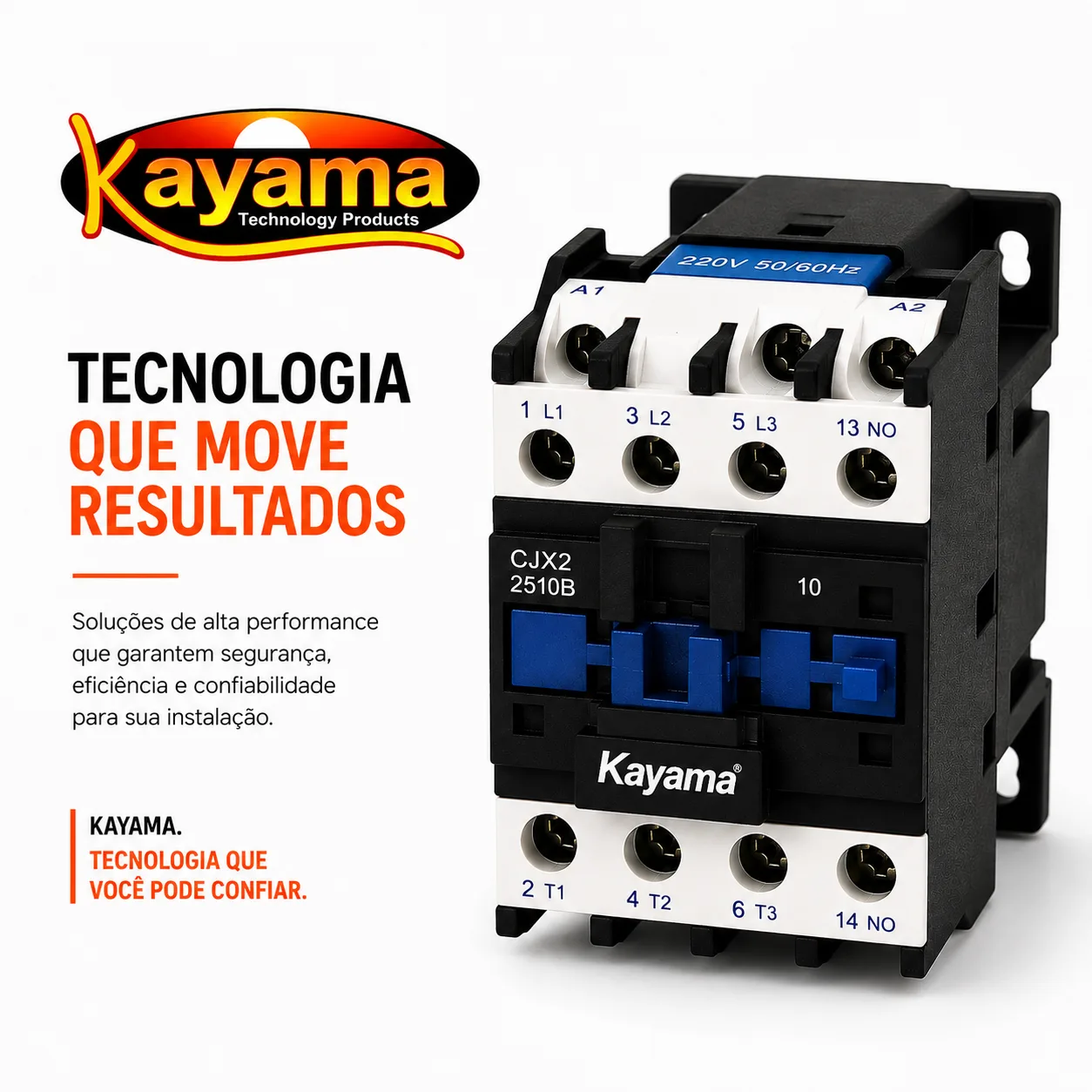

O CJX2-2510B é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação e controle elétrico.
