contator Tripolar CJX2-3210C - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Equipado com bobina de comando de 220 Vca, com frequência de 50/60 Hz, o CJX2-3210C apresenta construção adequada para integração em painéis e quadros elétricos.

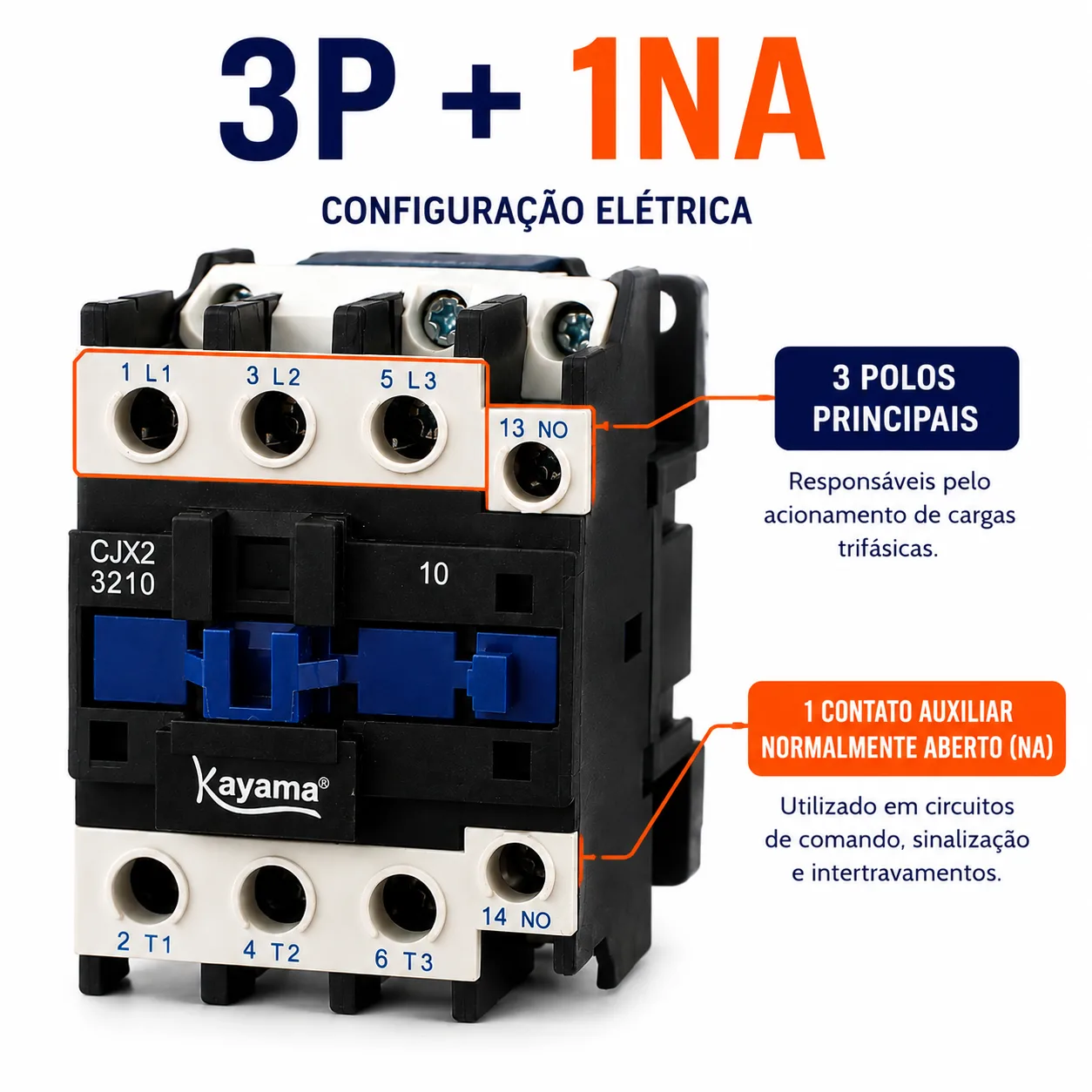

O Contator Tripolar Kayama CJX2-3210C é um dispositivo eletromecânico desenvolvido para comando e manobra de cargas elétricas em sistemas trifásicos. Sua configuração combina 3 polos principais (3P) com 1 contato auxiliar normalmente aberto (1NA), permitindo sua integração a circuitos de comando, retenção, sinalização, intertravamento e automação, conforme a lógica definida no projeto elétrico.

Características Técnicas

• Modelo: CJX2-3210C
• Tipo: Contator tripolar
• Polos principais: 3P
• Contato auxiliar: 1NA

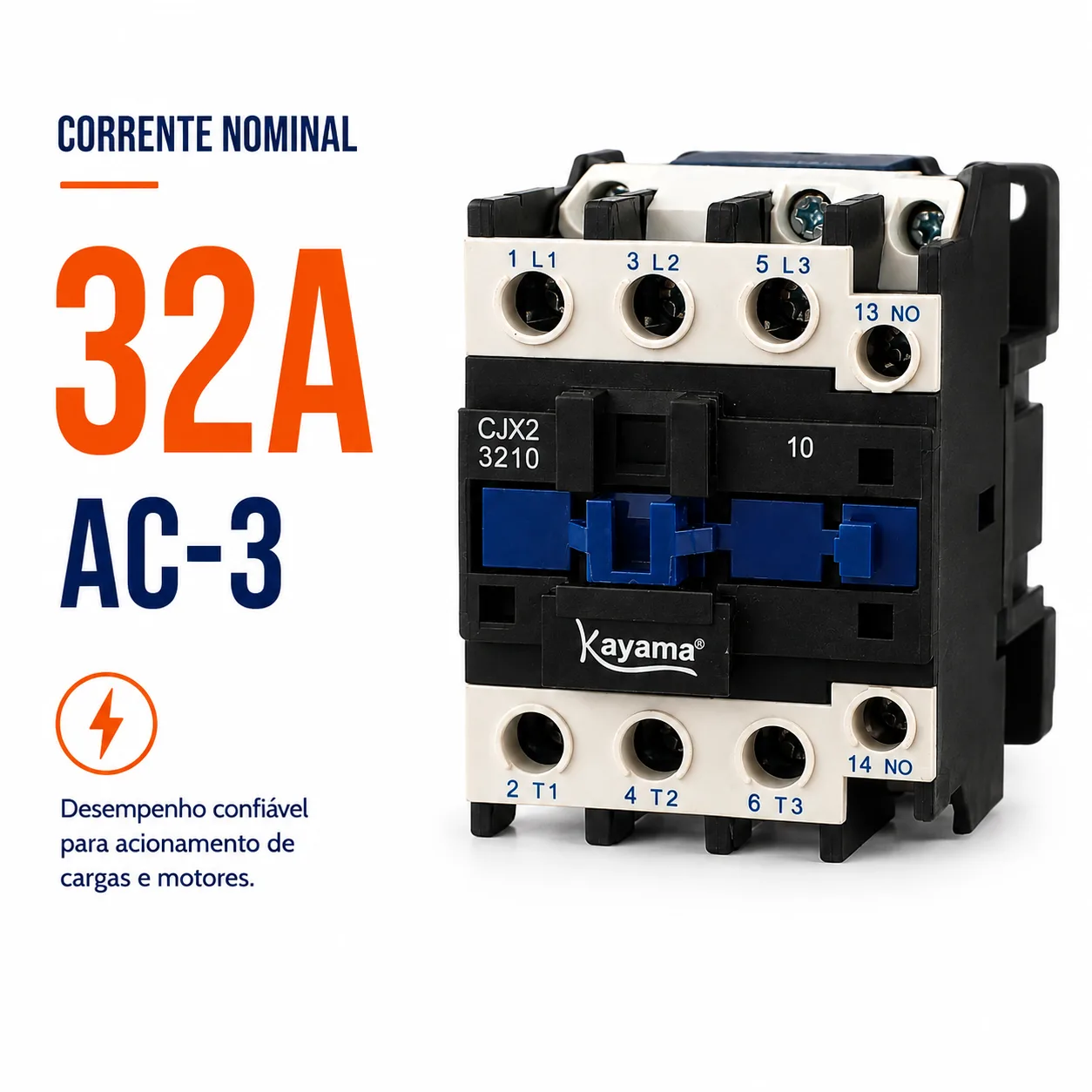

• Corrente nominal: 32 A em categoria AC-3

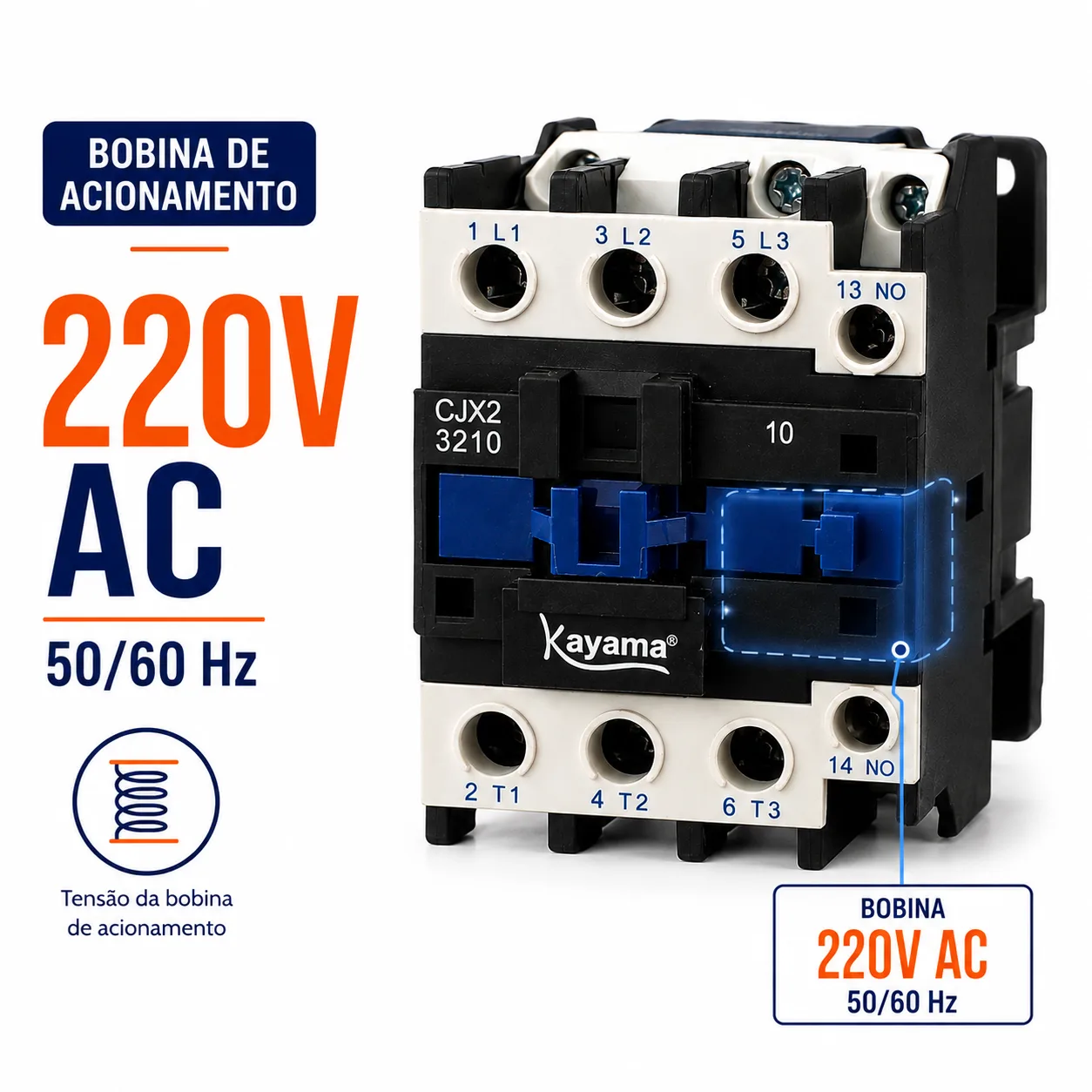

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Dimensões aproximadas: 60 × 90 × 170 mm
• Peso aproximado: 0,53 kg

Funcionamento

O contato auxiliar 1NA pode ser integrado ao circuito de comando para funções como retenção, sinalização, intertravamento e outras lógicas de controle, de acordo com o projeto elétrico.

Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético do contator promove a comutação simultânea dos três polos principais, permitindo o controle da alimentação da carga trifásica.

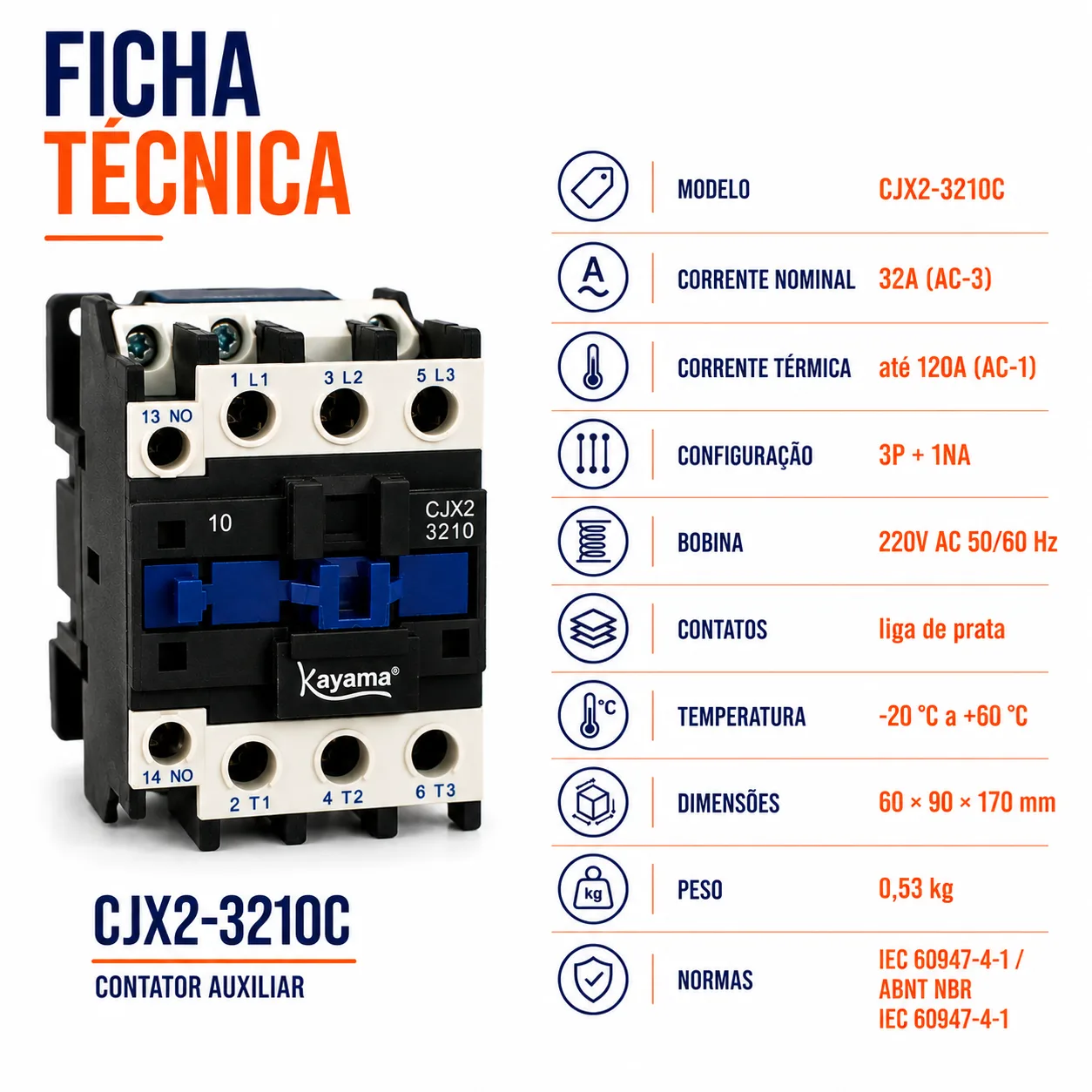

Especificações

• Marca: Kayama
• Modelo: CJX2-3210C
• Corrente nominal: 32 A – AC-3
• Polos: 3P
• Contato auxiliar: 1NA
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Dimensões: 60 × 90 × 170 mm
• Peso aproximado: 0,53 kg
• NCM: 8536.49.00
• GTIN: 7900370000040

Instalação

A instalação, manutenção e intervenção no equipamento devem ser realizadas por profissional tecnicamente habilitado, de acordo com o projeto elétrico e as normas aplicáveis.

O CJX2-3210C deve ser dimensionado considerando a categoria de utilização, corrente da carga, tensão do circuito e frequência de manobras. A instalação deve observar as características do sistema elétrico e os dispositivos de proteção associados ao circuito.

Produto Kayama

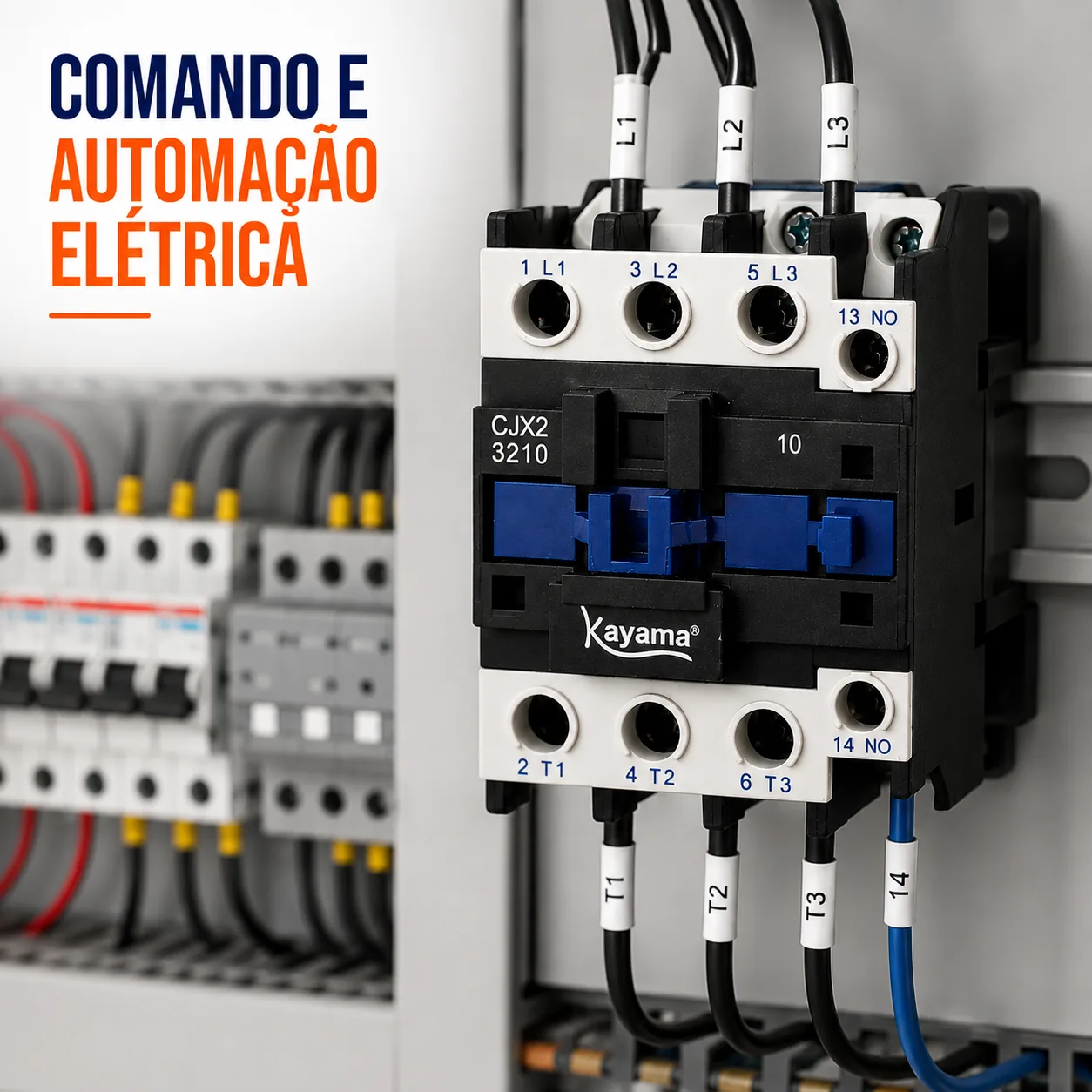

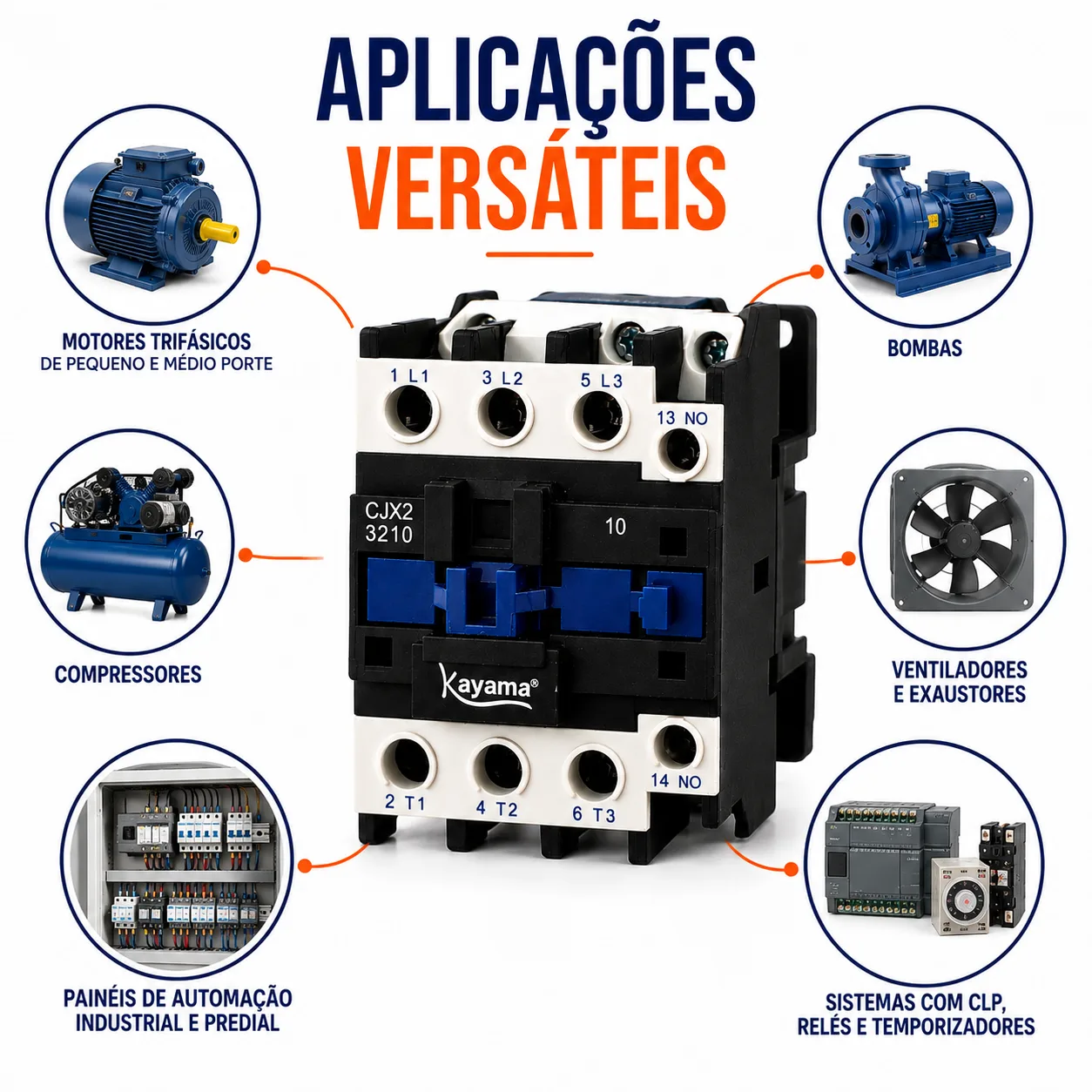

O Contator Tripolar CJX2-3210C é um produto Kayama, desenvolvido para aplicações profissionais de comando, manobra e controle de cargas trifásicas, podendo ser integrado a sistemas de automação e circuitos elétricos de controle.
