contator Tripolar CJX2-4011B - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, desenvolvido para aplicações profissionais de comando e automação elétrica.

Equipado com bobina de comando 220 Vca – 50/60 Hz, apresenta construção robusta e possibilidade de montagem em trilho DIN ou fixação por parafusos.

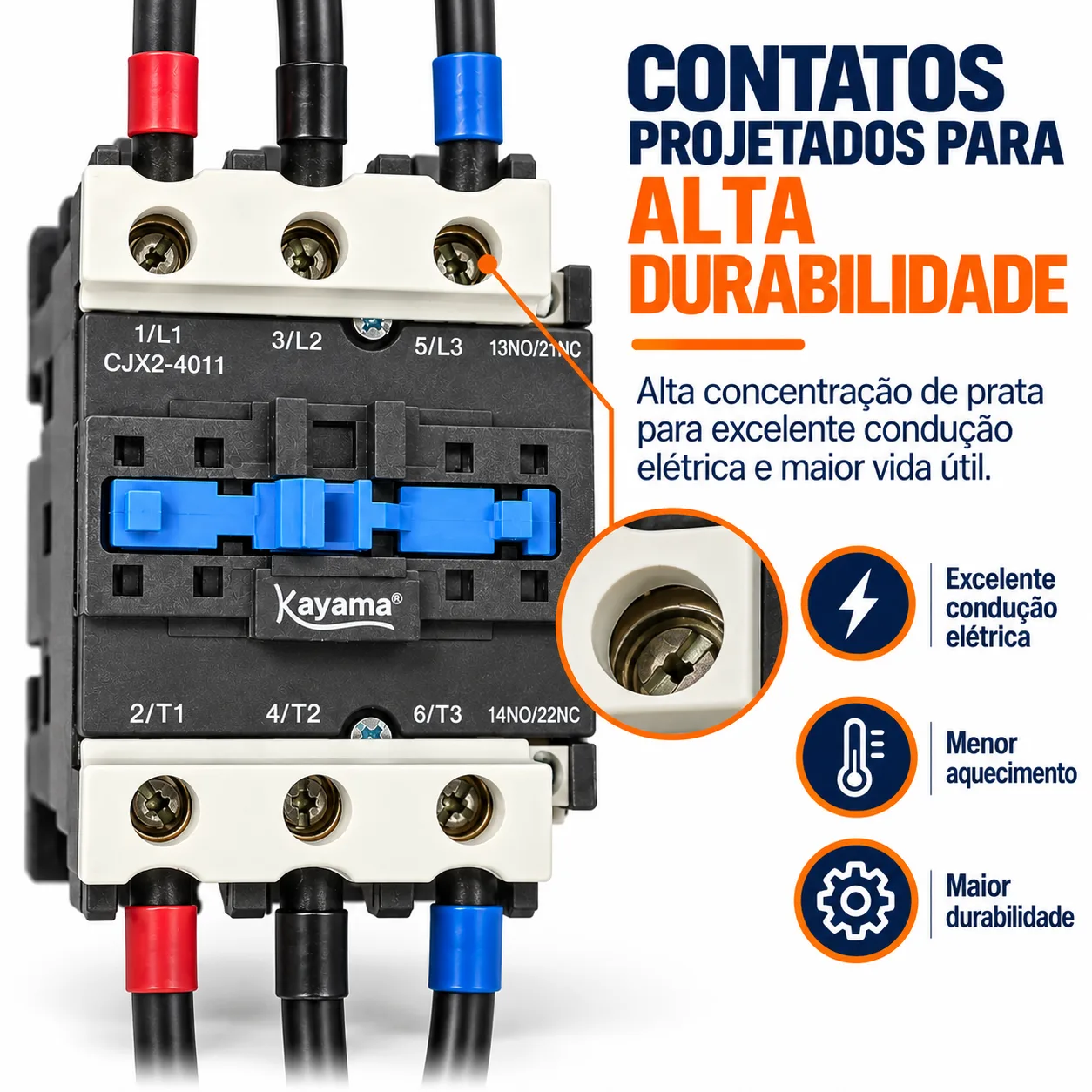

O modelo utiliza contatos produzidos com liga metálica com elevada concentração de prata, característica destinada a favorecer a condutividade elétrica, reduzir perdas por contato e proporcionar maior resistência ao desgaste durante as operações de manobra.

Possui 3 polos principais e 2 contatos auxiliares, sendo 1NA + 1NF, permitindo integração a circuitos de retenção, sinalização, intertravamento, reversão e outras lógicas de comando.

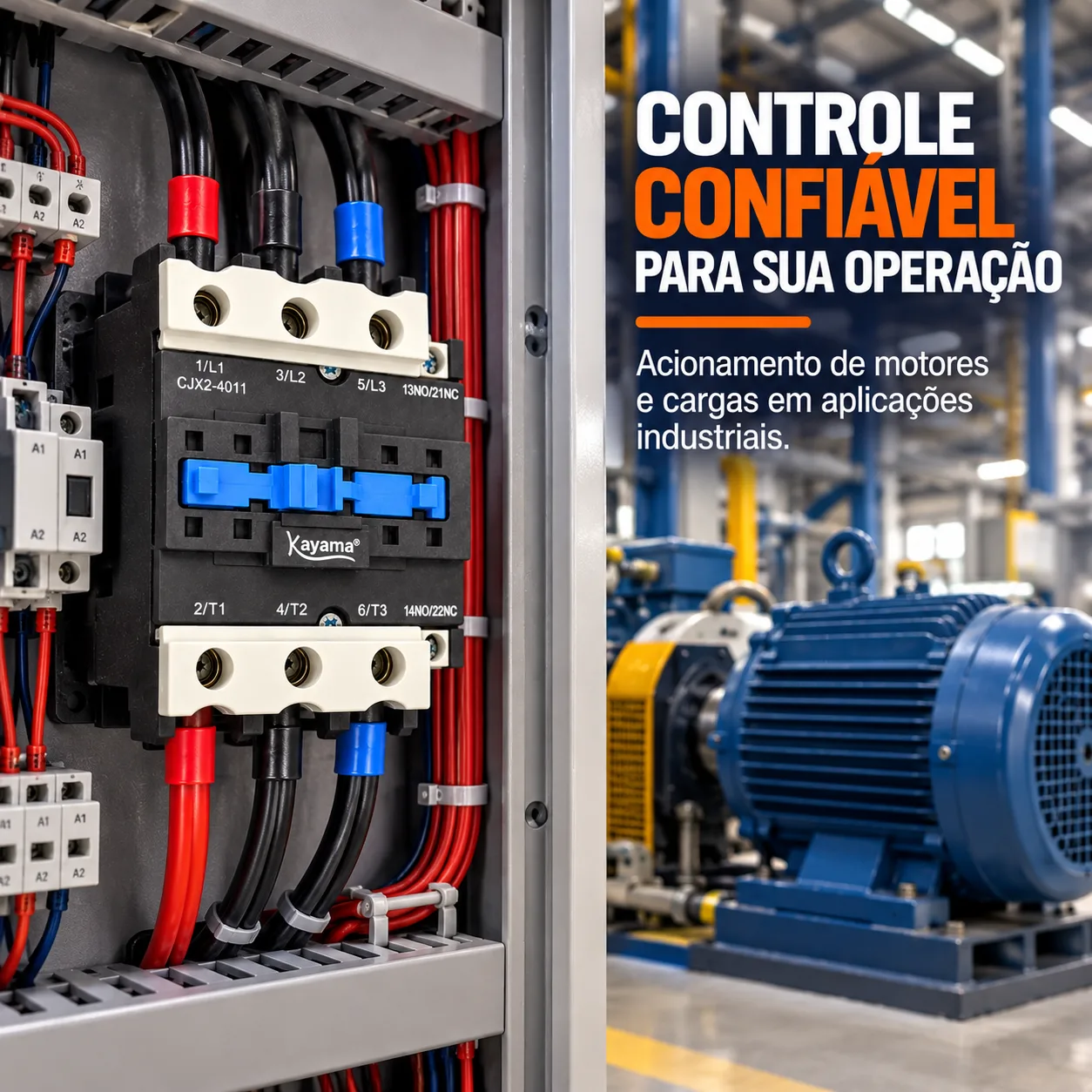

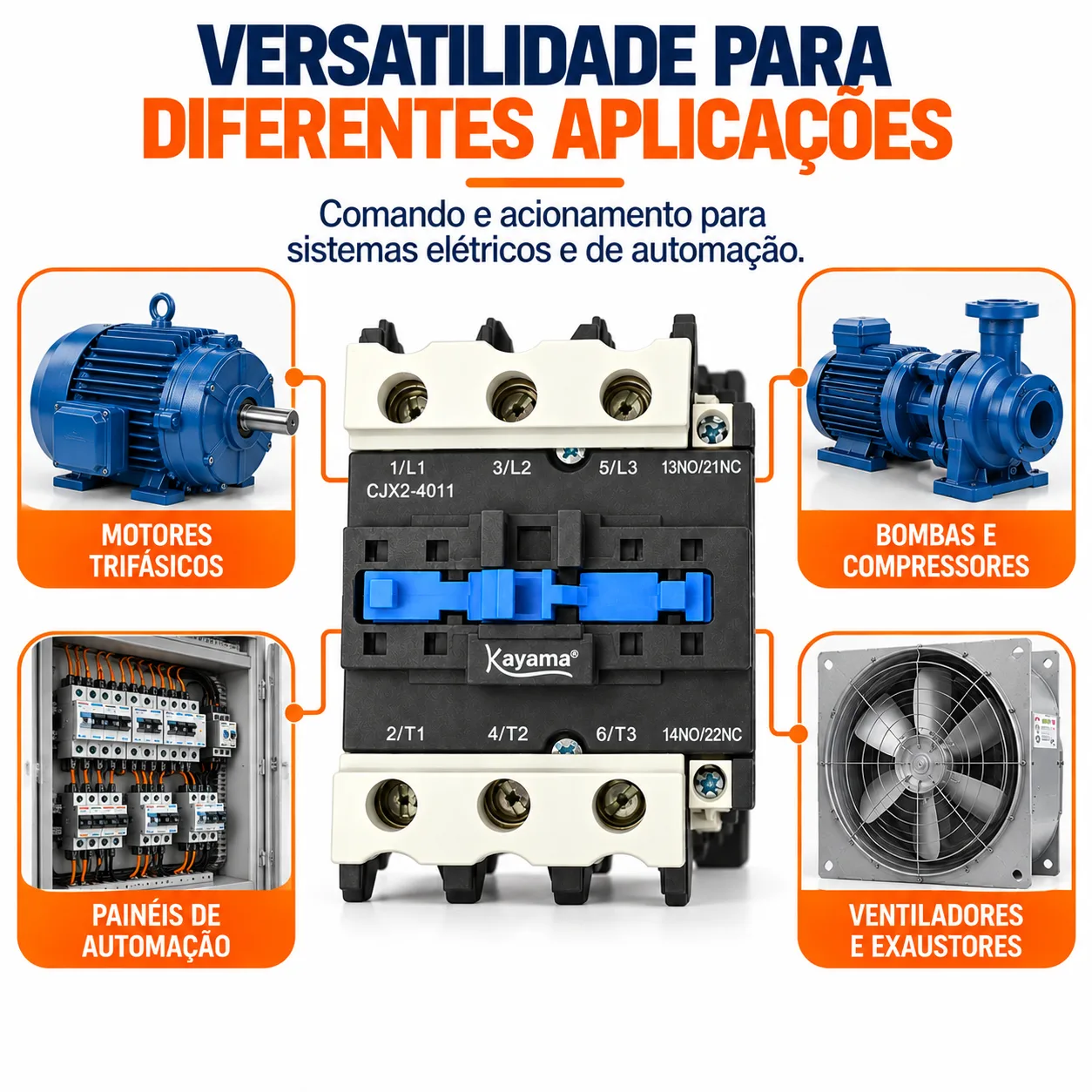

O Contator Tripolar Kayama CJX2-4011B é um dispositivo eletromecânico desenvolvido para comando e manobra de motores e outras cargas elétricas em aplicações industriais, comerciais e de automação.

Características Técnicas

• Modelo: CJX2-4011B
• Tipo: Contator tripolar
• Polos principais: 3P
• Corrente nominal: 40 A
• Contatos auxiliares: 1NA + 1NF
• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Material dos contatos: Liga metálica com elevada concentração de prata
• Montagem: Trilho DIN ou fixação por parafusos
• Aplicação: Uso profissional, comercial e industrial

Funcionamento

Ao desenergizar a bobina, o mecanismo retorna à posição de repouso, alterando novamente o estado dos contatos conforme sua configuração.

O contato 1NA pode ser utilizado em funções como retenção, sinalização e confirmação de estado, enquanto o contato 1NF permite aplicações de intertravamento, bloqueio e outras lógicas de comando.

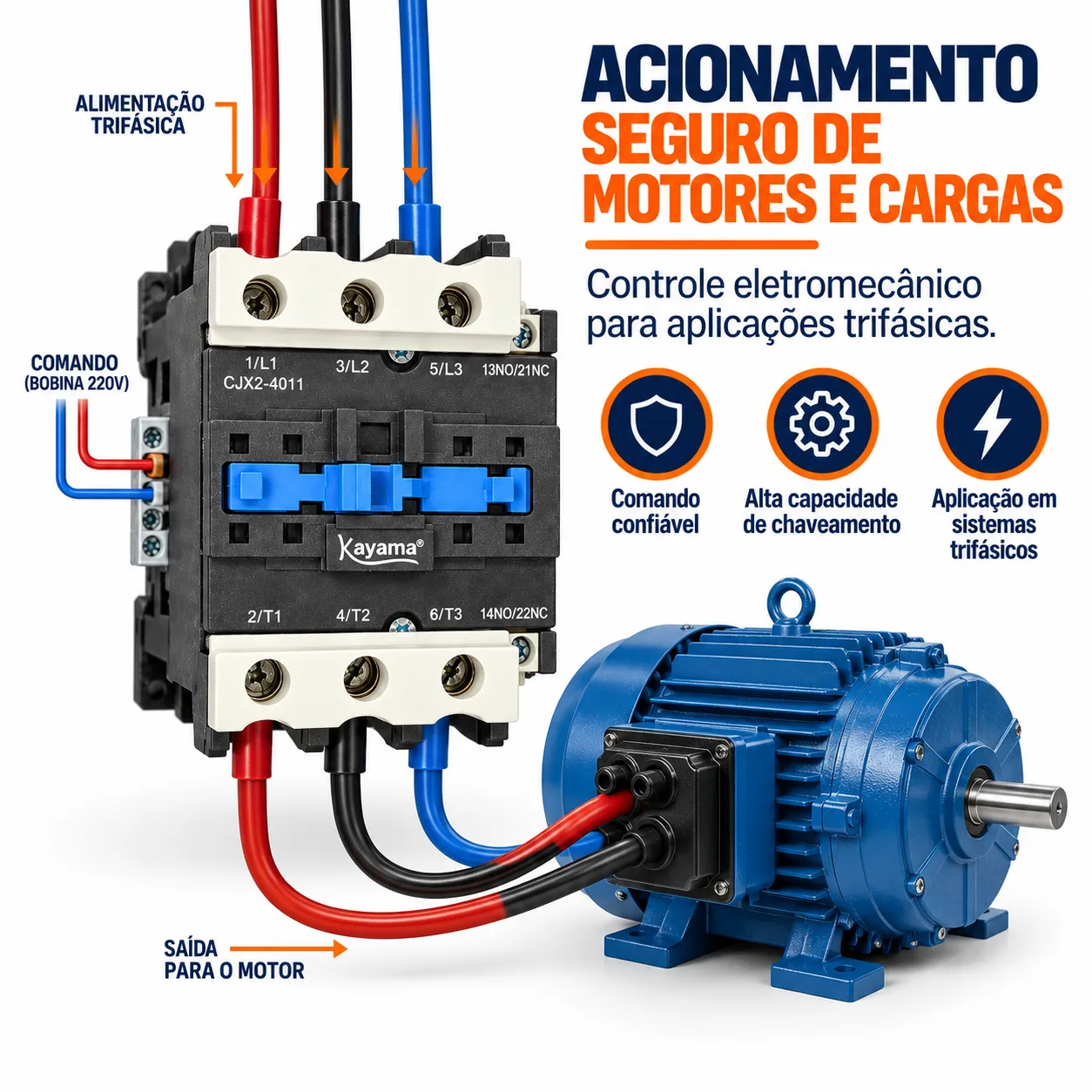

Quando a bobina é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e dos contatos auxiliares.

Dimensões

8 × 13 × 12 cm — largura × altura × profundidade.

Instalação e Dimensionamento

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Para aplicações com motores, também devem ser consideradas as características de partida, regime de serviço e condições reais de operação da carga.

O contator deve ser dimensionado conforme a categoria de utilização, corrente da carga, tensão do circuito e frequência de manobras.

Compatibilidade

A identificação pela família CJX2 não garante, isoladamente, compatibilidade entre diferentes versões. Antes da substituição, recomenda-se verificar modelo, corrente, tensão, frequência, dimensões, montagem, terminais e características construtivas.

A utilização do CJX2-4011B deve considerar o modelo exato e as características elétricas e mecânicas da instalação.

Informações de Cadastro

• Marca: Kayama
• Modelo: CJX2-4011B
• NCM: 8536.49.00
• GTIN: 7900370000255

Produto Kayama

O CJX2-4011B é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação, painéis elétricos e máquinas, oferecendo configuração 3P + 1NA + 1NF e contatos com composição destinada a aplicações de manobra elétrica.
