contator Tripolar CJX2-5011C - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Equipado com bobina de comando de 220 Vca – 50/60 Hz, apresenta construção robusta e adequada para instalação em painéis e quadros elétricos.

Sua configuração com 3 polos principais (3P) e 1 contato auxiliar normalmente aberto (1NA) permite integração a circuitos de comando, retenção, sinalização, intertravamento e automação, conforme a lógica definida no projeto elétrico.

O Contator Tripolar Kayama CJX2-5011C é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas em aplicações industriais, comerciais e de automação.

Características Técnicas

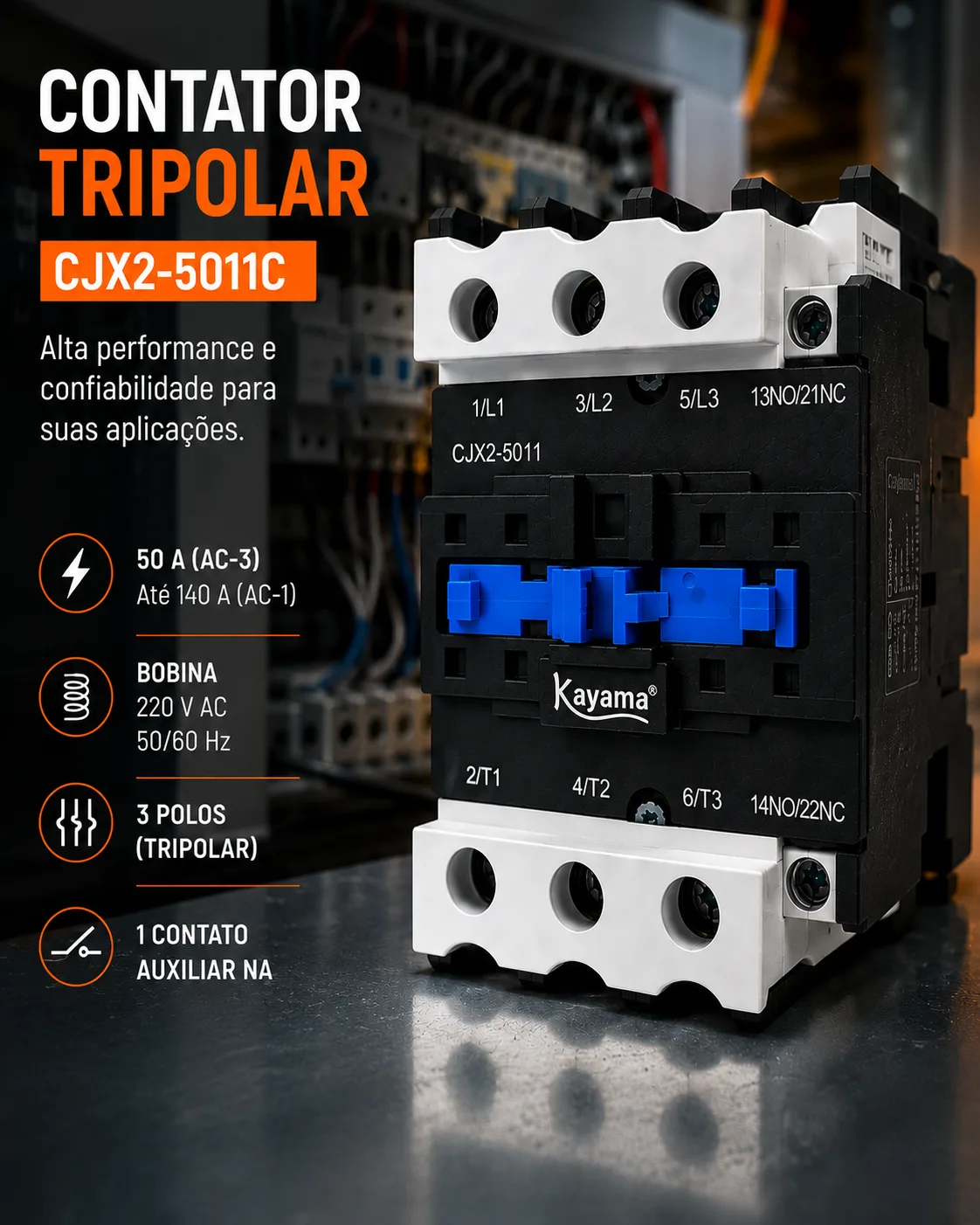

• Modelo: CJX2-5011C
• Tipo: Contator tripolar
• Polos principais: 3P
• Contato auxiliar: 1NA

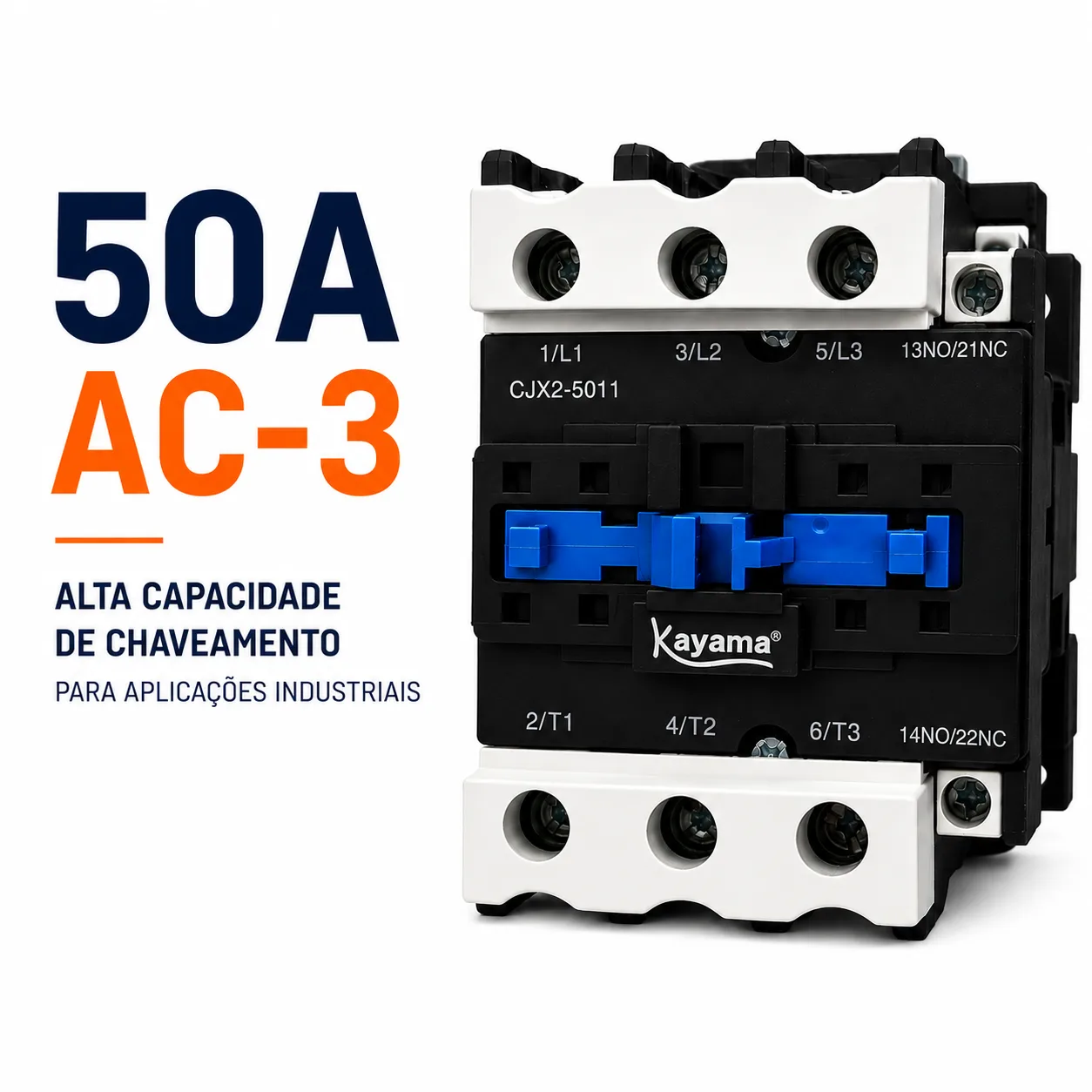

• Corrente nominal: 50 A em categoria AC-3

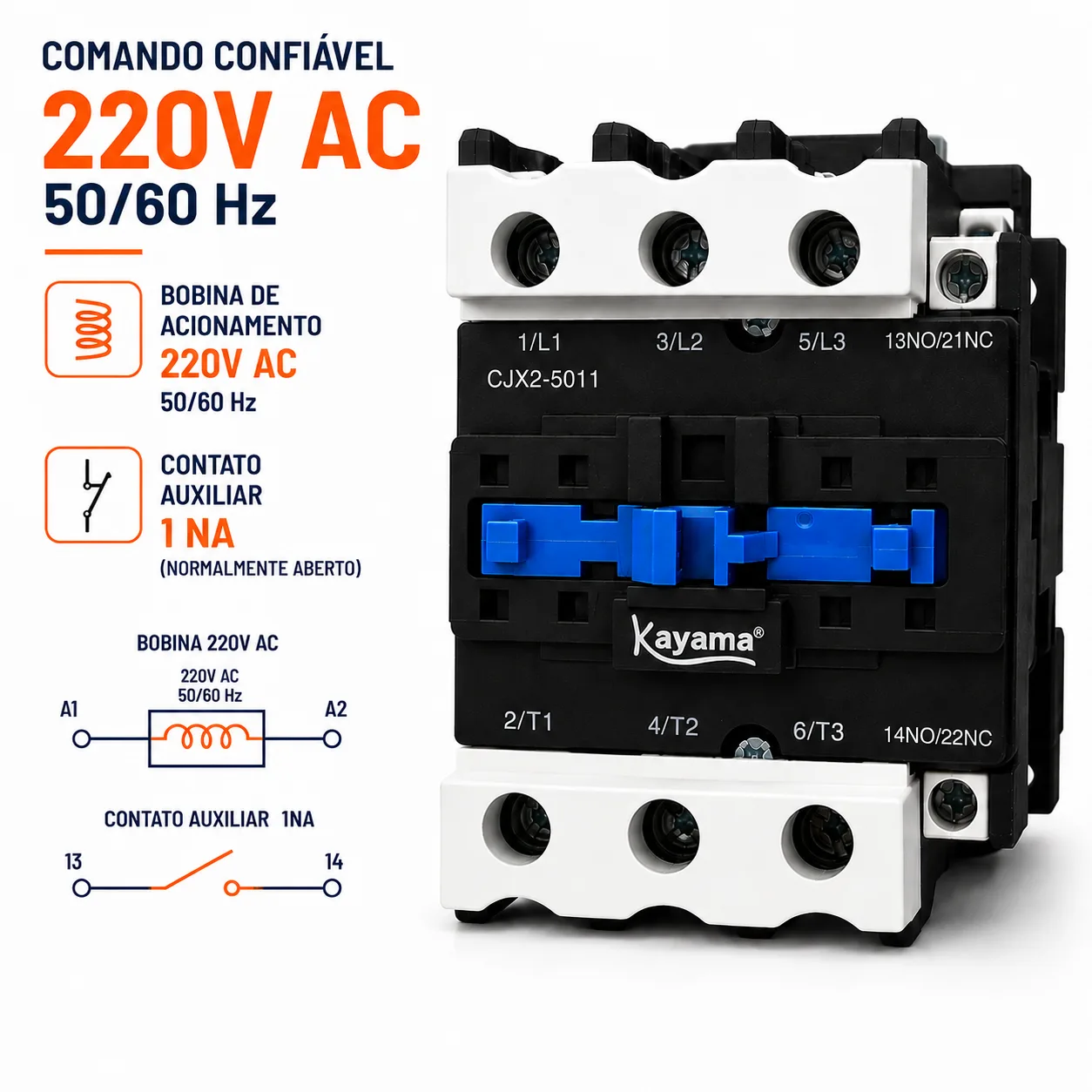

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C

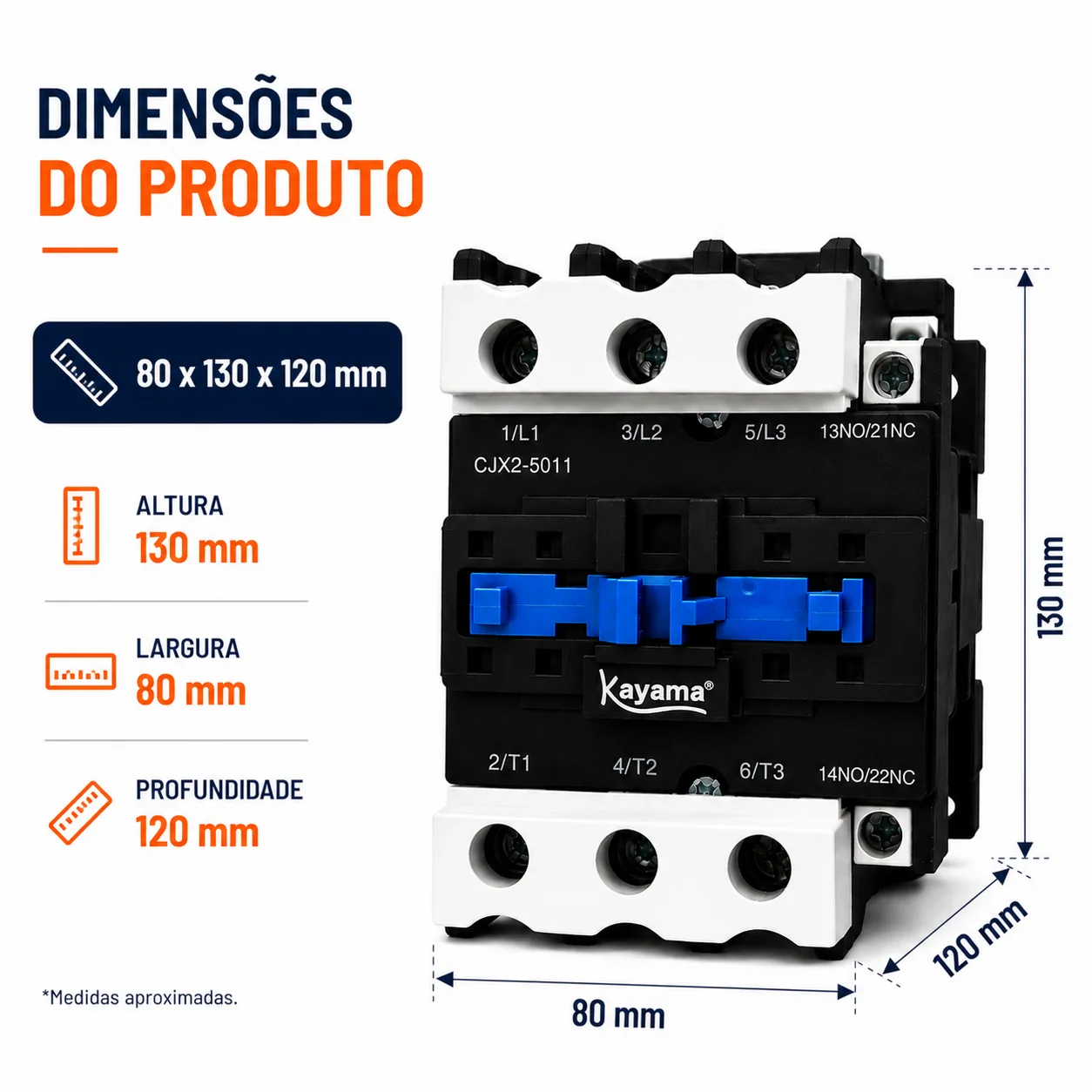

• Dimensões aproximadas: 80 × 130 × 120 mm
• Peso aproximado: 1,17 kg

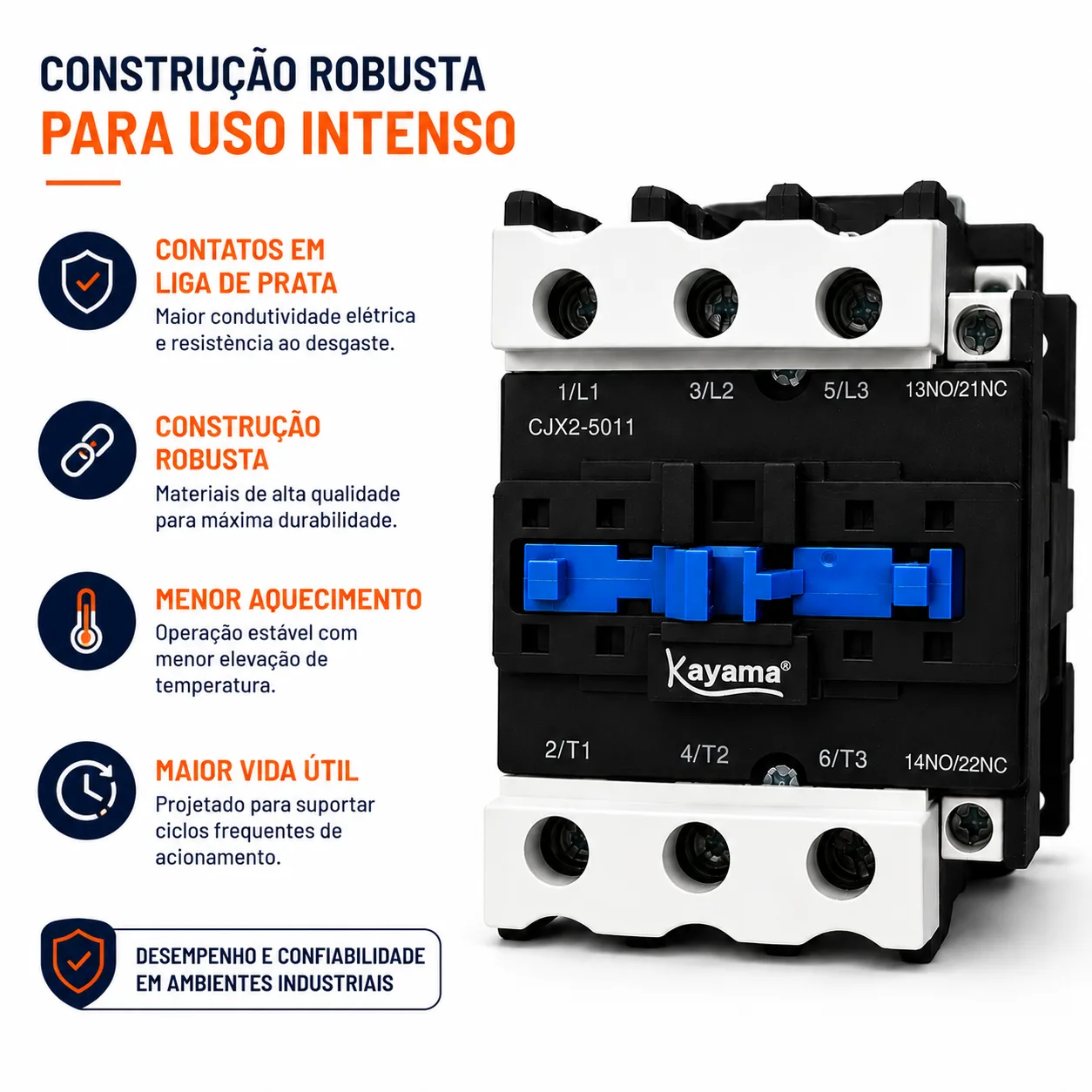

• Construção: adequada para aplicações industriais

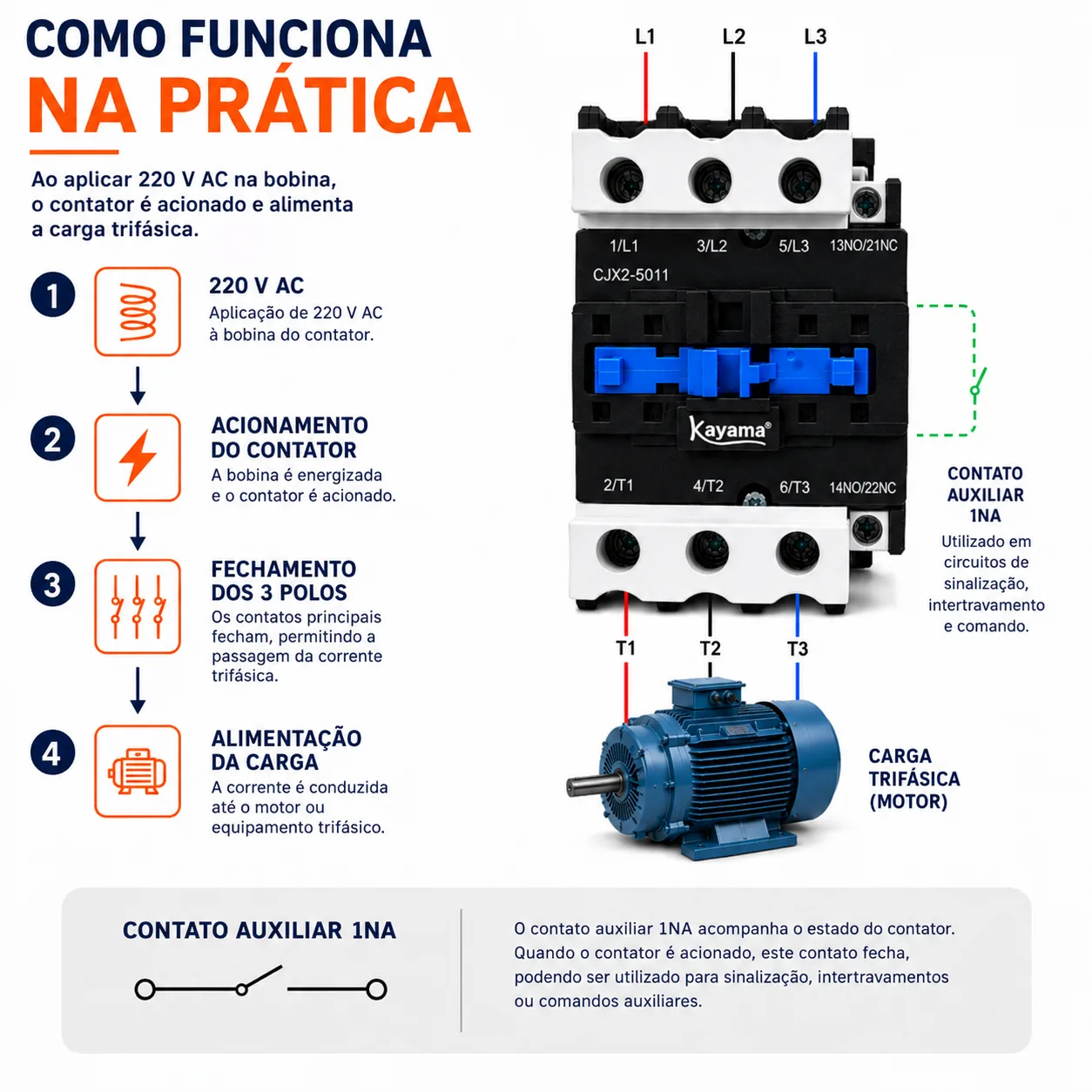

Funcionamento

Ao desenergizar a bobina, o mecanismo retorna à posição de repouso, alterando novamente o estado dos contatos.

Os polos principais realizam a manobra da carga trifásica, enquanto o contato auxiliar pode ser utilizado em funções de retenção, sinalização, intertravamento e lógica de comando.

Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar 1NA.

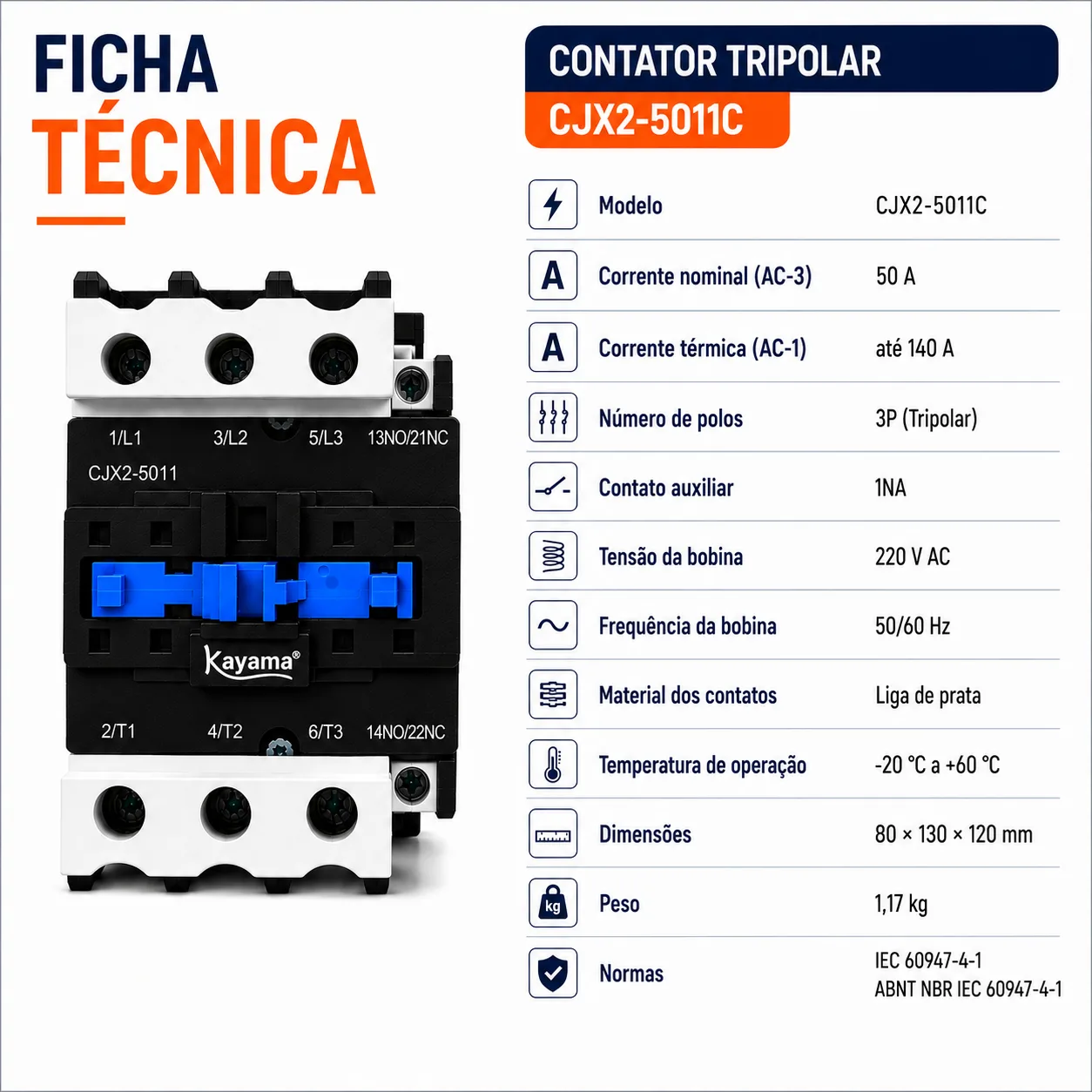

Especificações

• Marca: Kayama
• Modelo: CJX2-5011C
• Corrente nominal: 50 A – AC-3
• Polos: 3P
• Contato auxiliar: 1NA
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Dimensões: 80 × 130 × 120 mm
• Peso aproximado: 1,17 kg
• NCM: 8536.49.00
• GTIN: 7900370000064

Instalação

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas aplicáveis.

Para aplicações com motores, devem ser considerados também os dados de placa do motor, as características de partida e as condições reais de operação da instalação.

O CJX2-5011C deve ser dimensionado conforme a categoria de utilização, corrente da carga, tensão do circuito e frequência de manobras.

Produto Kayama

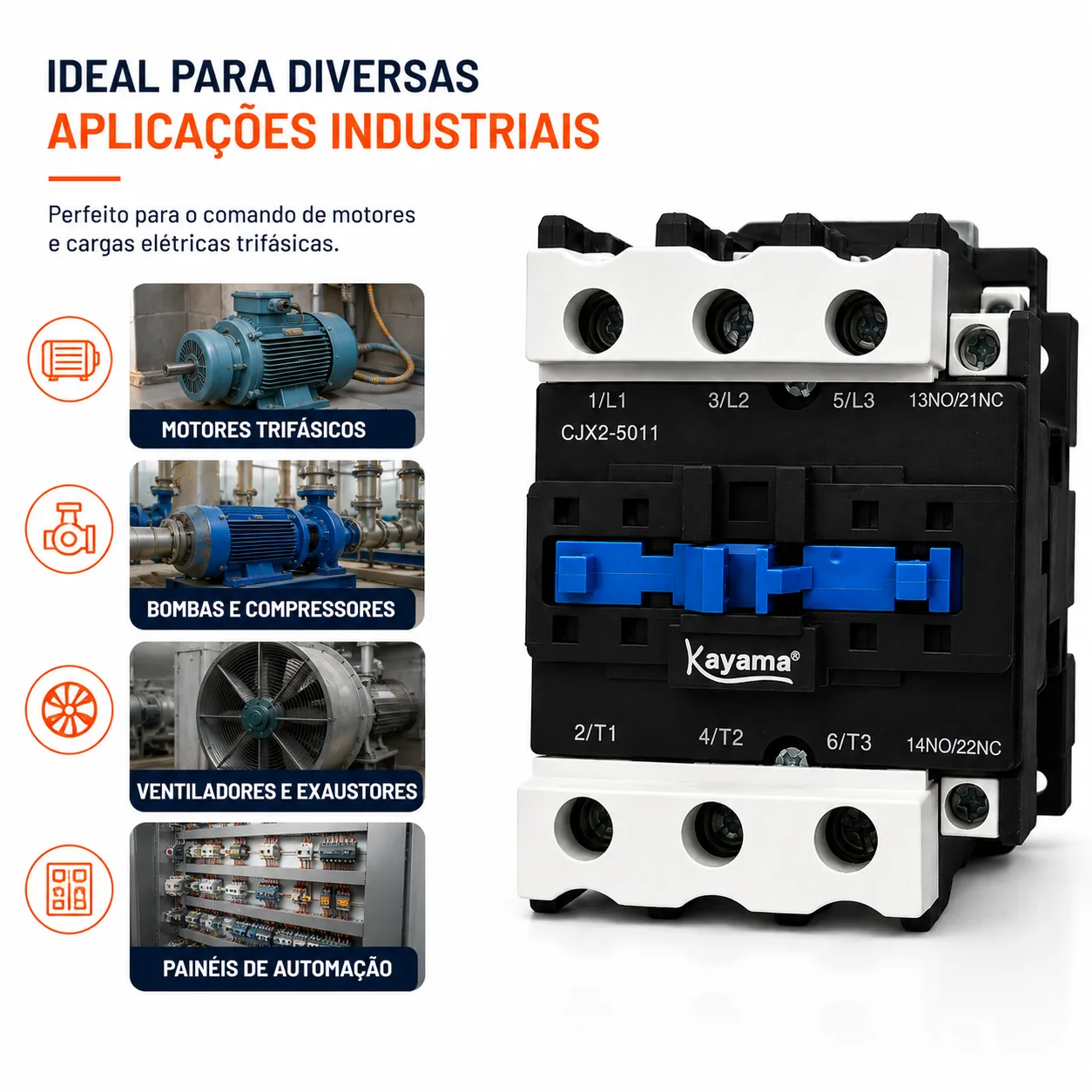

O Contator Tripolar CJX2-5011C é um produto Kayama, desenvolvido para comando e manobra de cargas trifásicas de maior corrente, com integração em sistemas profissionais de automação, máquinas, painéis elétricos e circuitos de controle.
