contator Tripolar CJX2-6511C - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

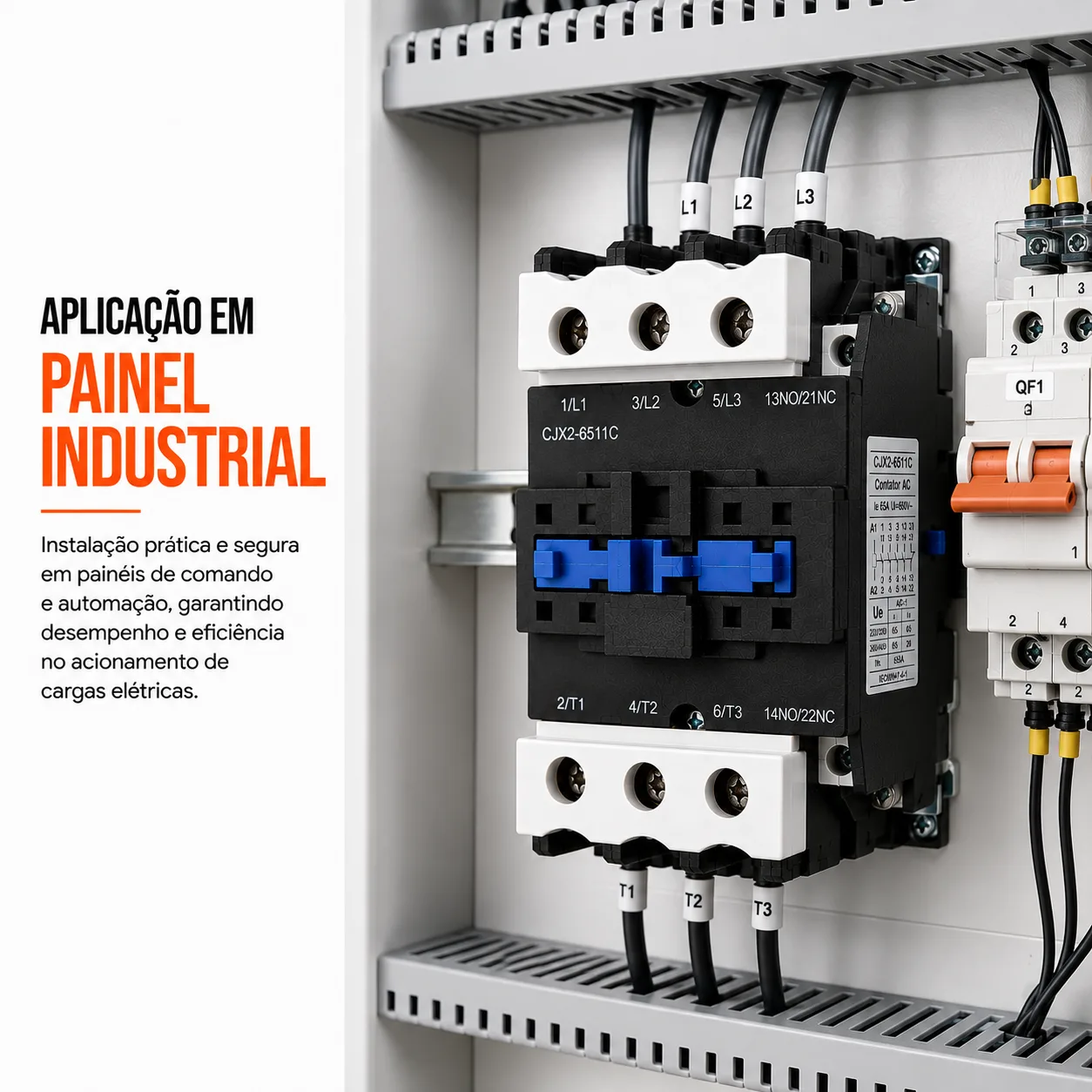

Equipado com bobina de comando 220 Vca – 50/60 Hz, apresenta construção robusta e adequada para instalação em painéis e quadros elétricos.

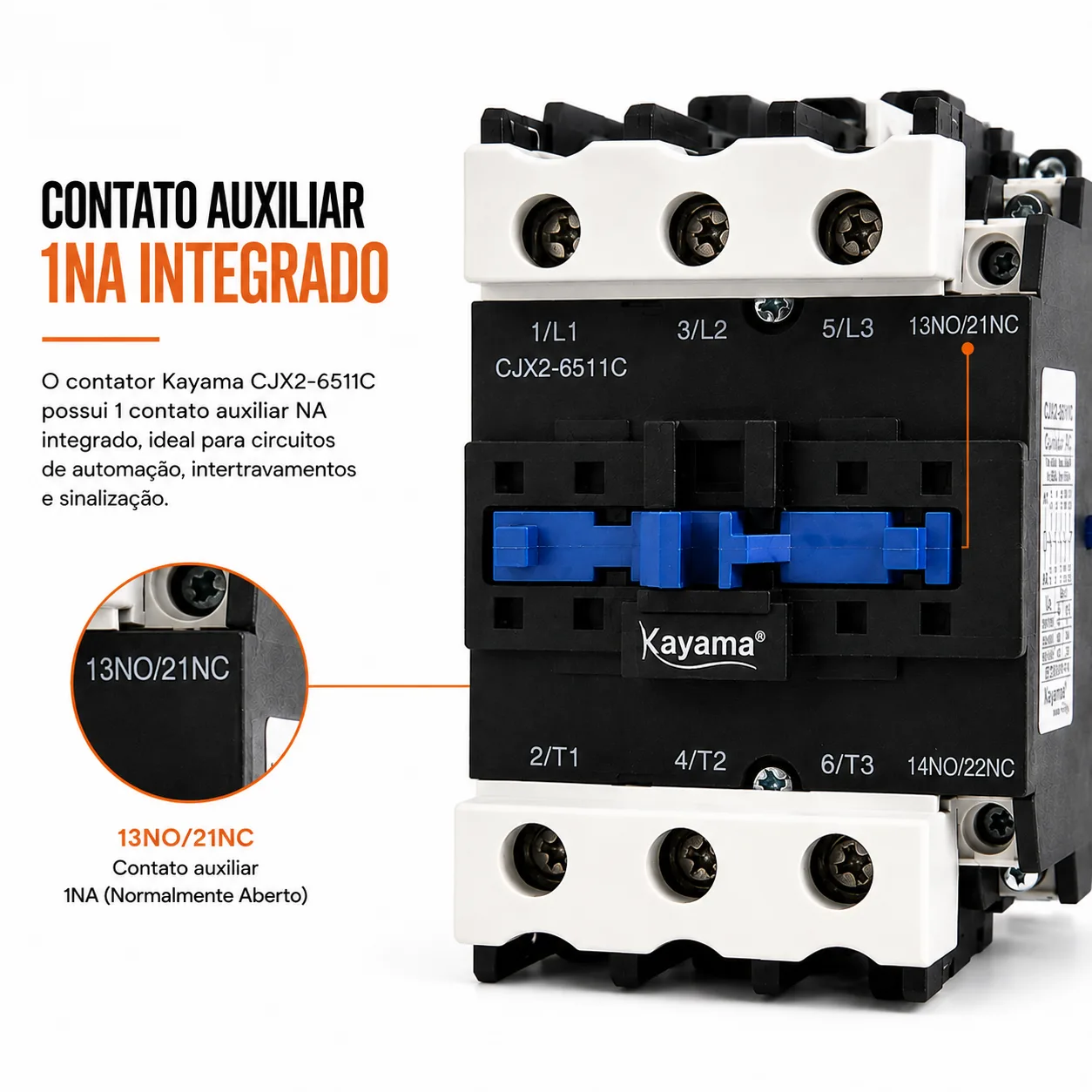

Sua configuração com 3 polos principais (3P) e 1 contato auxiliar normalmente aberto (1NA) permite integração a circuitos de comando, retenção, sinalização, intertravamento e automação, conforme a lógica definida no projeto elétrico.

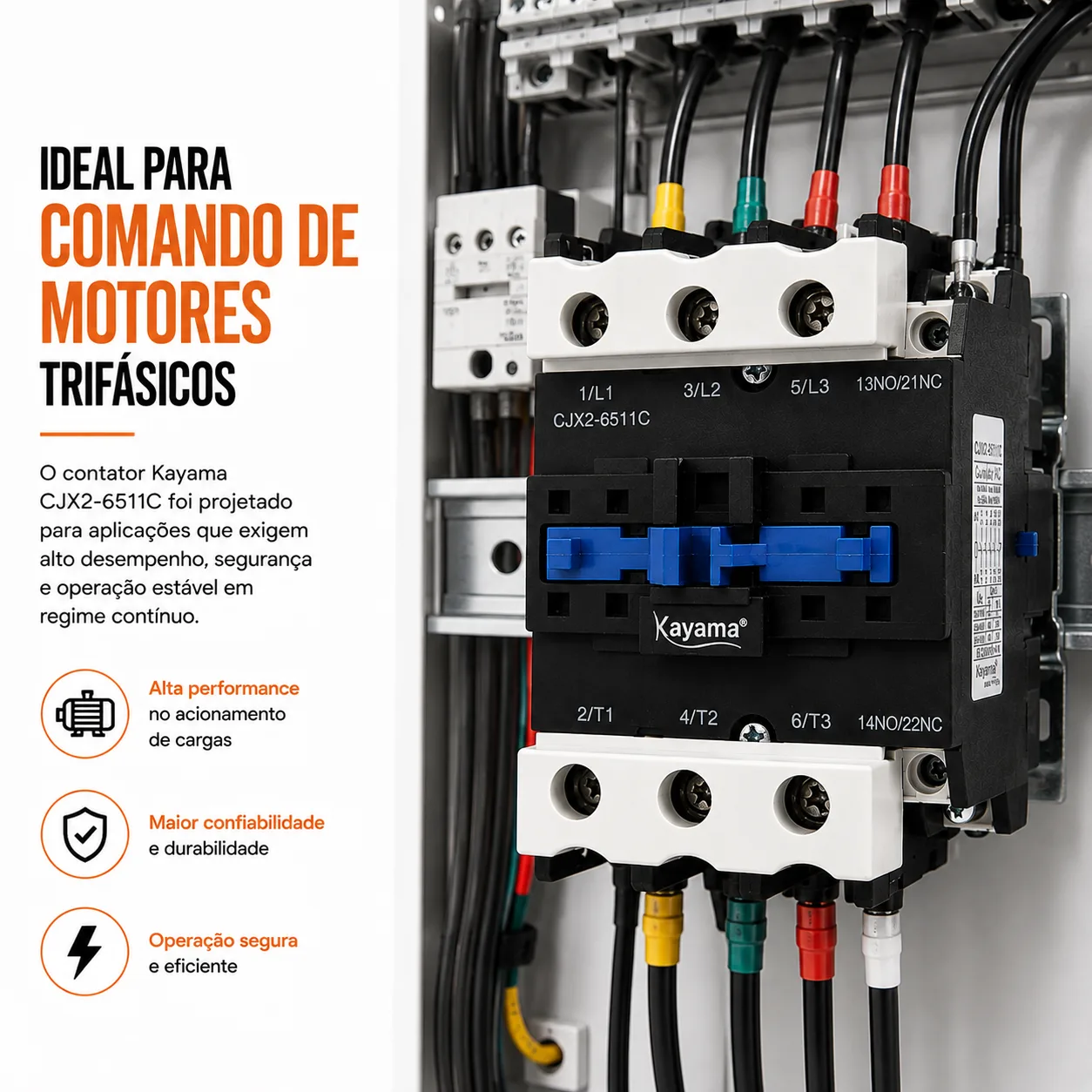

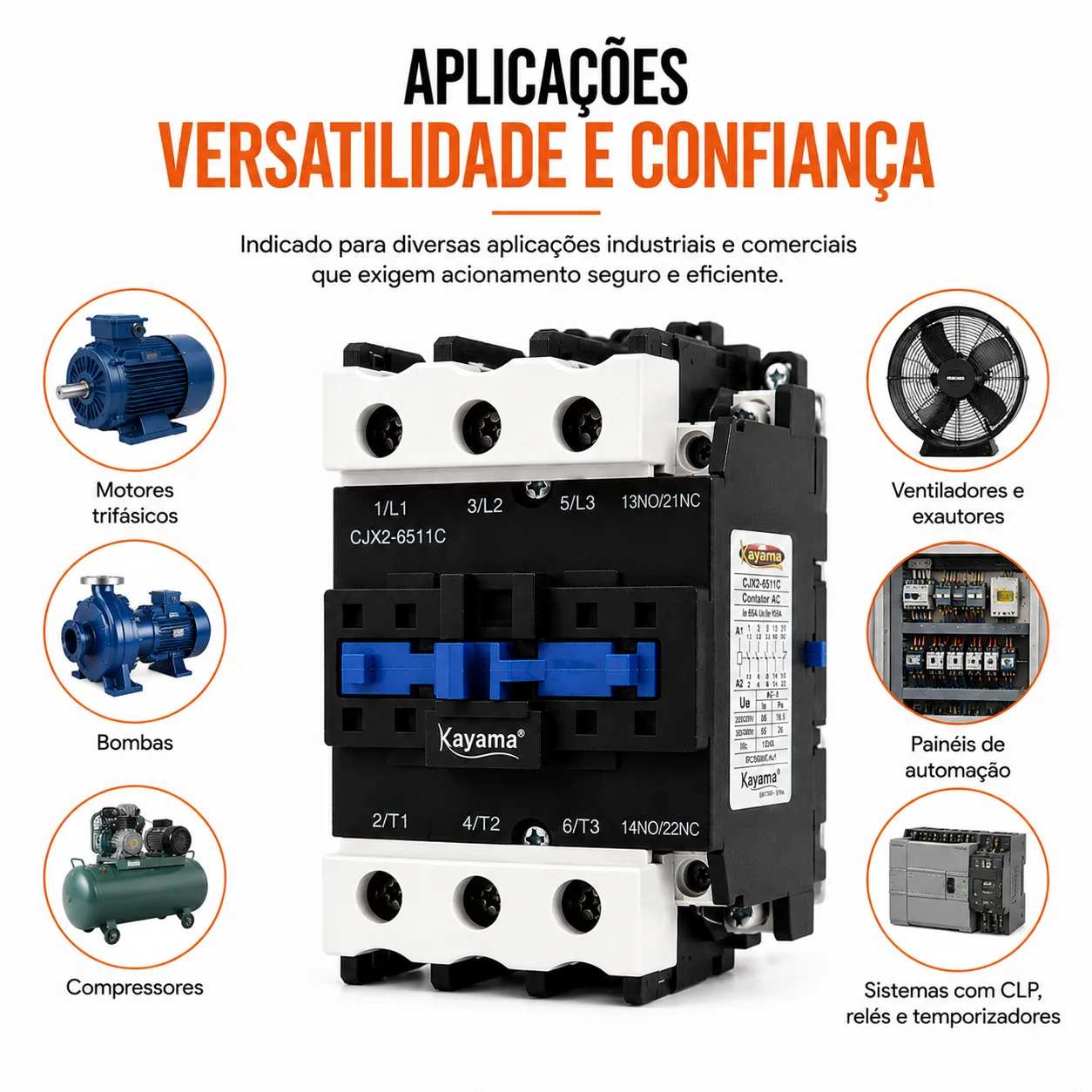

O Contator Tripolar Kayama CJX2-6511C é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas em aplicações industriais, comerciais e de automação.

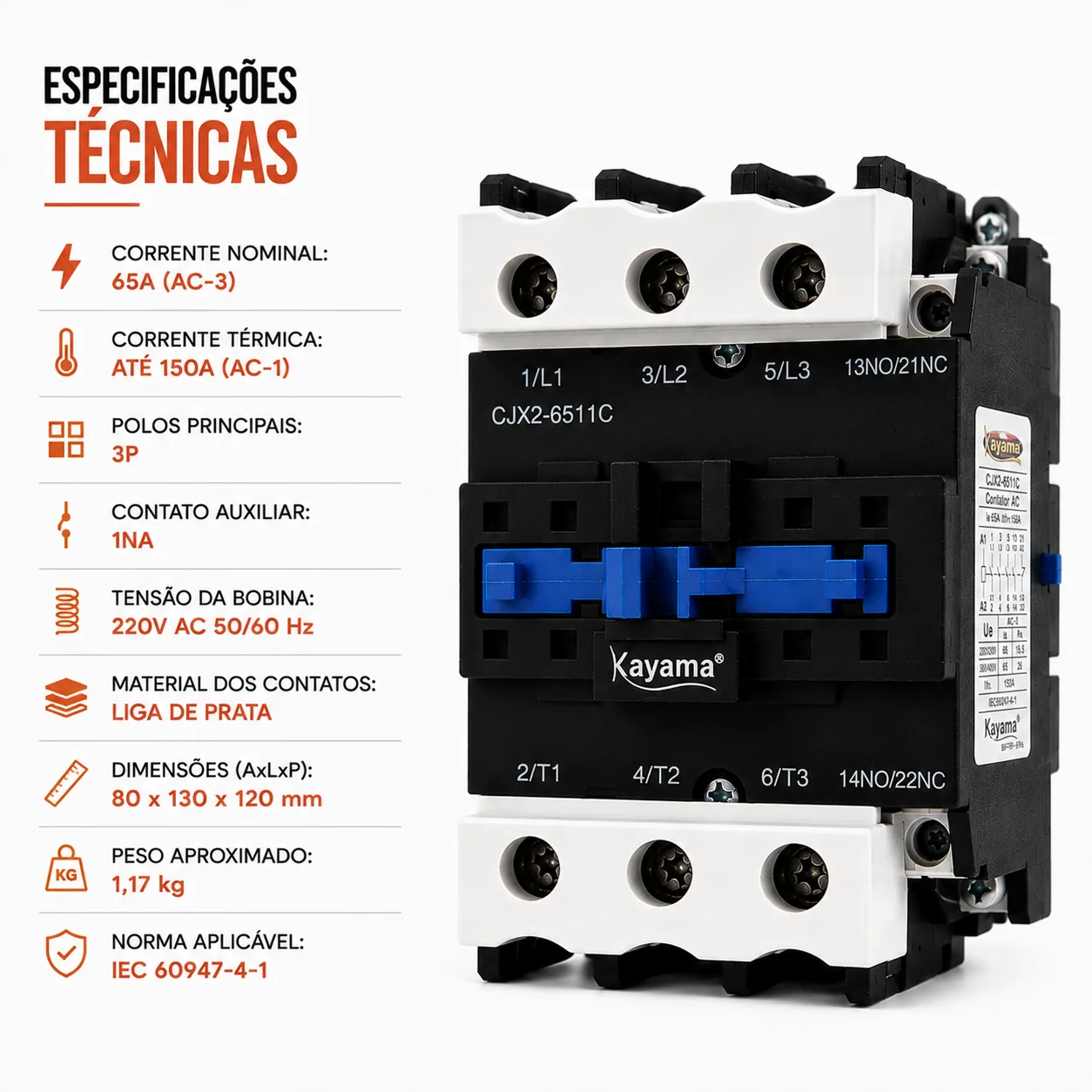

Características Técnicas

• Modelo: CJX2-6511C
• Tipo: Contator tripolar

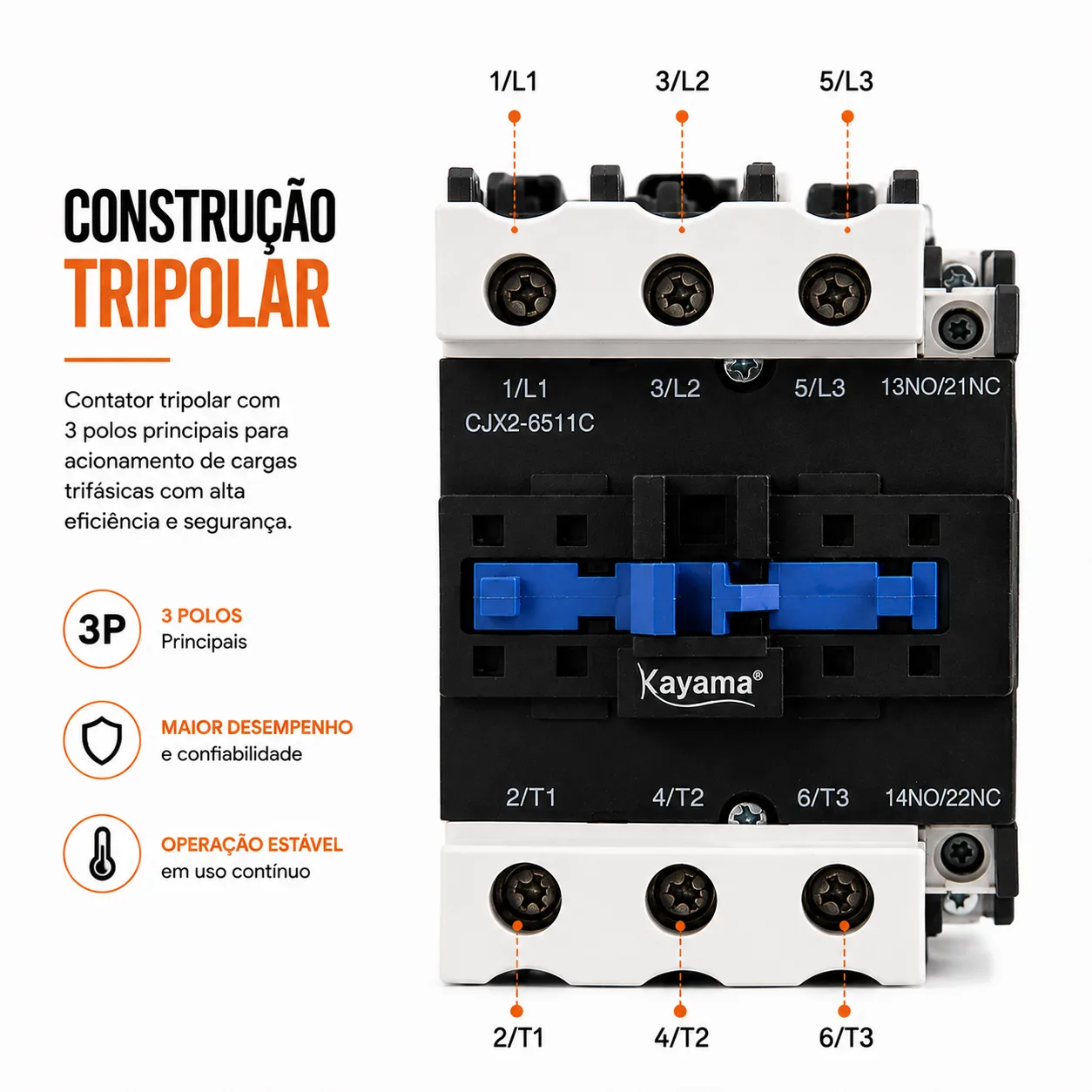

• Polos principais: 3P
• Contato auxiliar: 1NA
• Corrente nominal: 65 A – AC-3

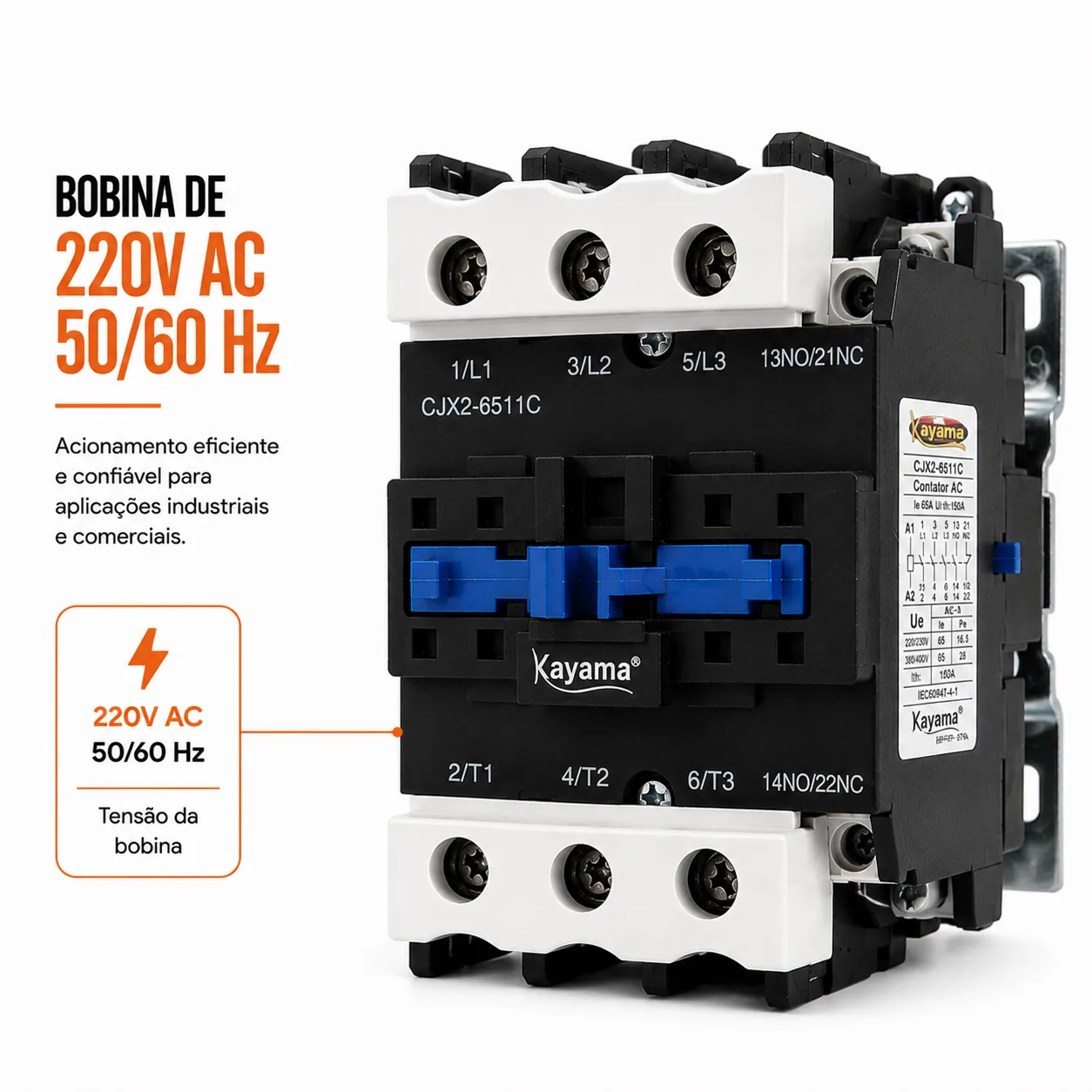

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Peso aproximado: 1,17 kg
• Construção adequada para aplicações profissionais e industriais

Funcionamento

Ao desenergizar a bobina, o mecanismo retorna à posição de repouso e os contatos alteram novamente seu estado.

Os polos principais realizam a manobra da carga trifásica, enquanto o contato auxiliar 1NA pode ser utilizado em funções de retenção, sinalização, intertravamento ou outras lógicas de comando.

Quando a bobina é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar 1NA.

Dimensões

80 × 130 × 120 mm — largura × altura × profundidade.

Instalação e Dimensionamento

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Para aplicações com motores, o dimensionamento deve considerar também as características nominais do equipamento acionado e as condições previstas de operação.

O contator deve ser dimensionado conforme a categoria de utilização, corrente da carga, tensão do circuito e frequência de manobras.

Compatibilidade

A identificação apenas pela família CJX2 não garante, isoladamente, compatibilidade entre diferentes modelos e versões. Antes da substituição, recomenda-se verificar modelo, corrente, tensão, frequência, dimensões, montagem, terminais e características construtivas.

A utilização do CJX2-6511C deve considerar o modelo exato do equipamento e as características elétricas e mecânicas da instalação.

Informações de Cadastro

• Marca: Kayama
• Modelo: CJX2-6511C
• NCM: 8536.49.00
• GTIN: 7900370000071
• Peso aproximado: 1,17 kg

Produto Kayama

O CJX2-6511C é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação e controle elétrico.
