contator Tripolar CJX2-9511C - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

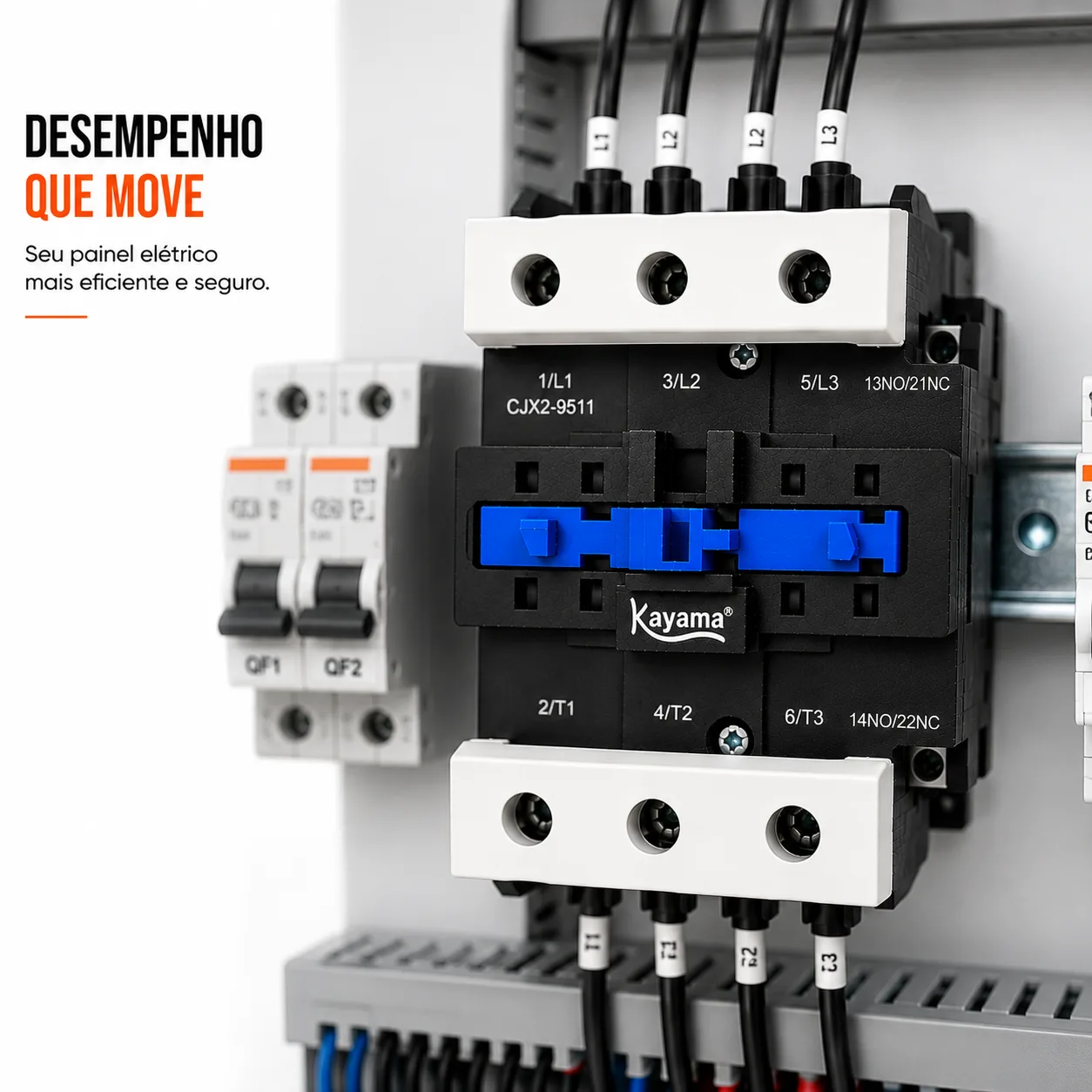

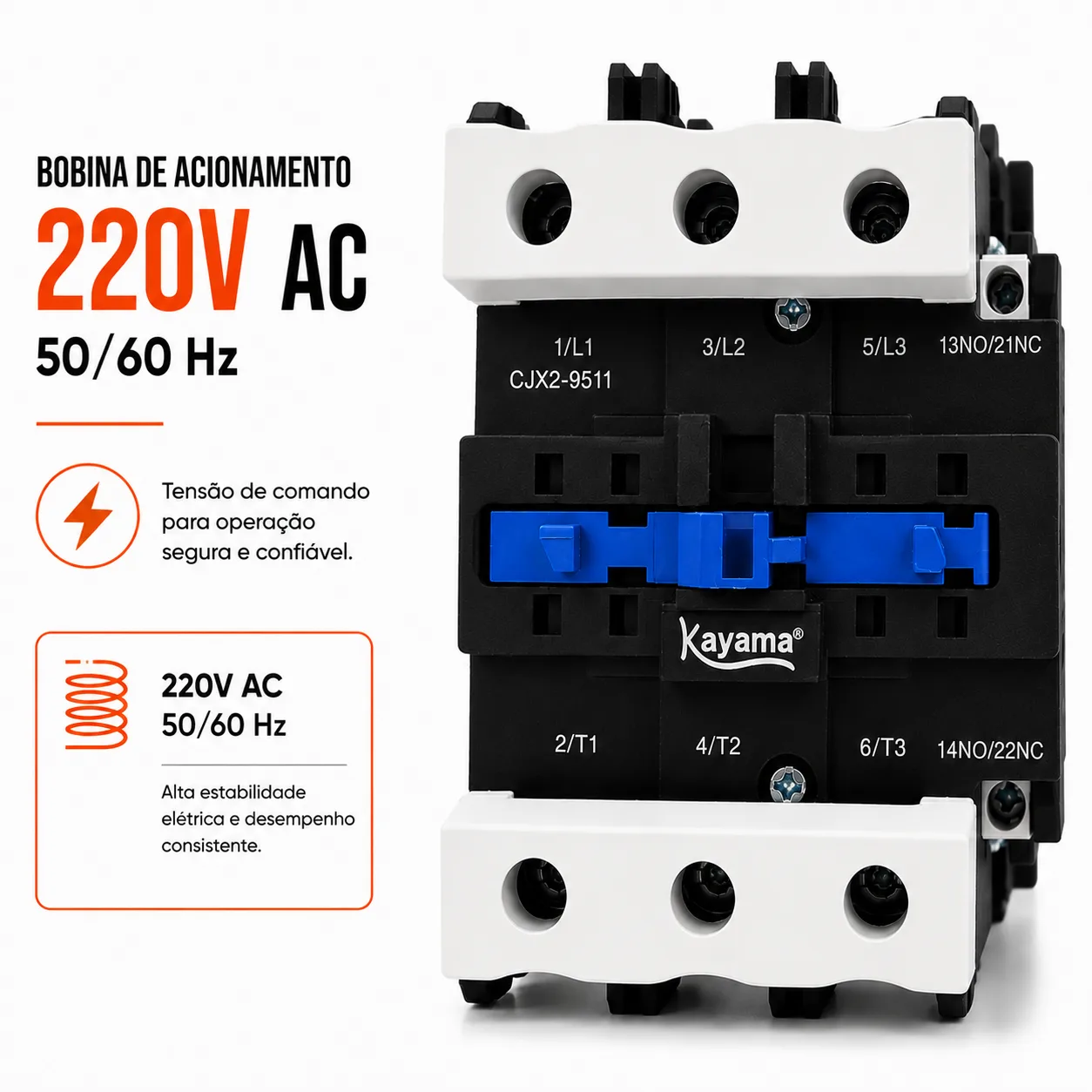

Equipado com bobina de comando de 220 Vca – 50/60 Hz, apresenta construção robusta e adequada para instalação em painéis elétricos destinados ao comando de cargas de maior corrente.

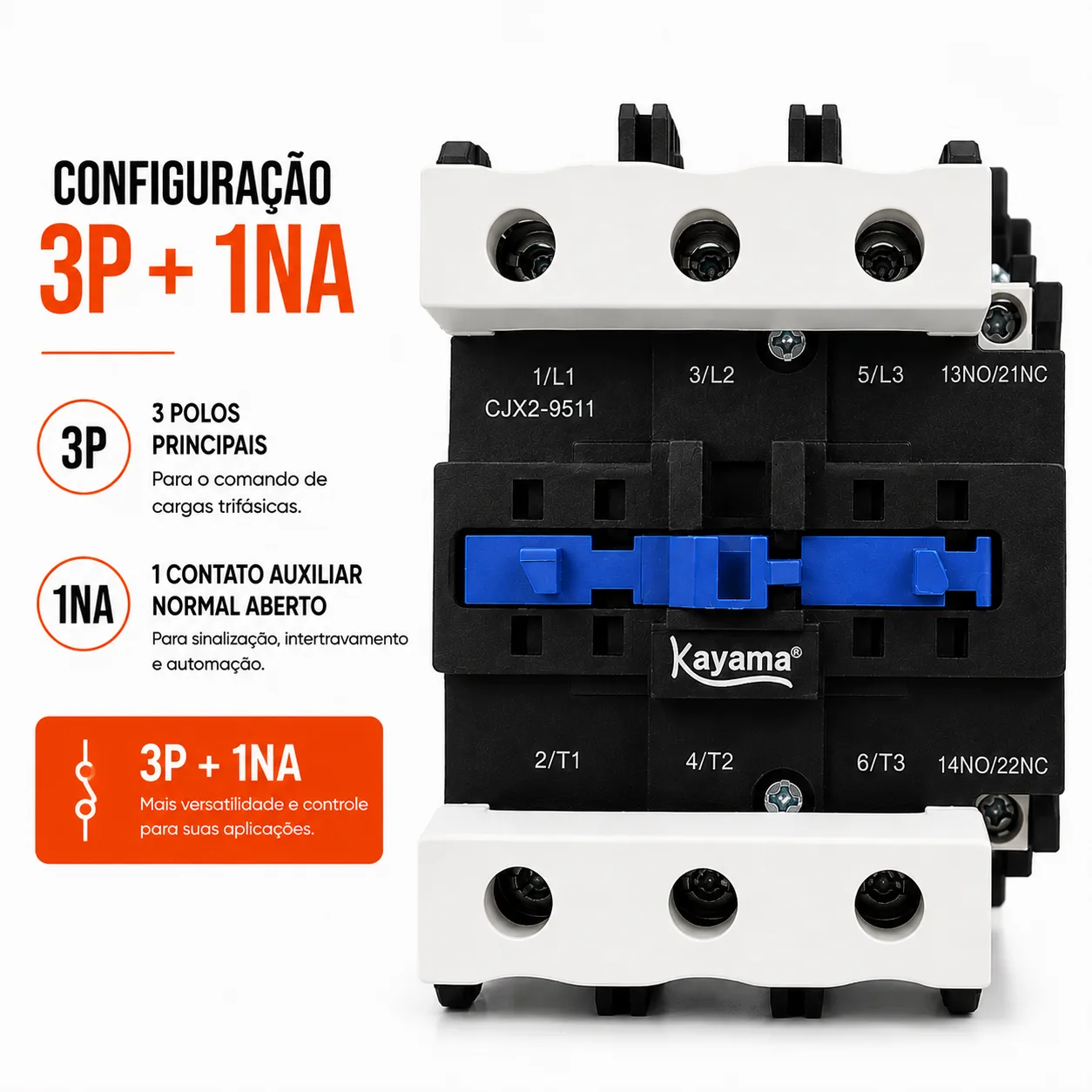

Sua configuração com 3 polos principais e 1 contato auxiliar normalmente aberto (1NA) permite integração a circuitos de retenção, sinalização, confirmação de estado, intertravamento e outras lógicas de comando.

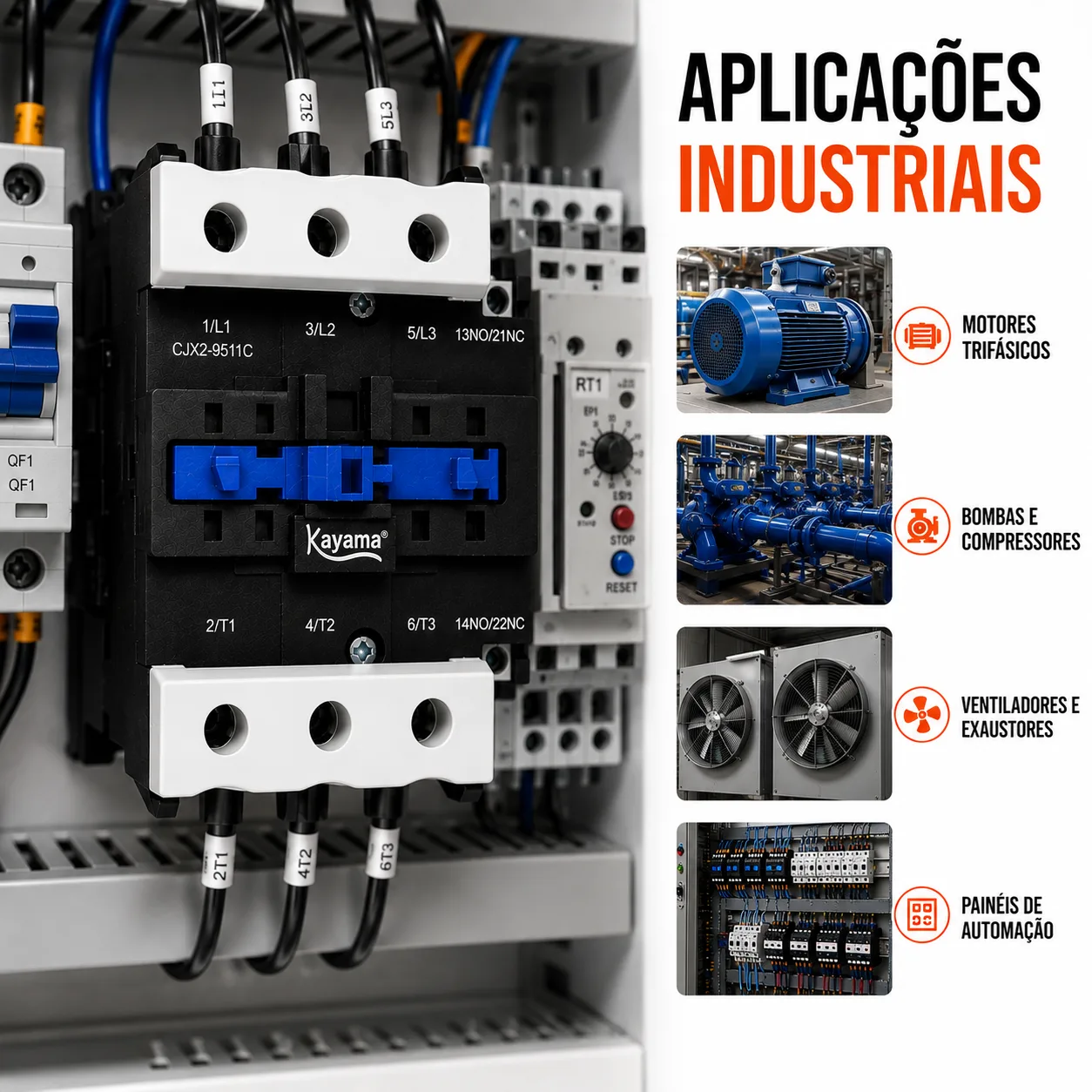

O Contator Tripolar Kayama CJX2-9511C é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas em aplicações industriais, comerciais e de automação.

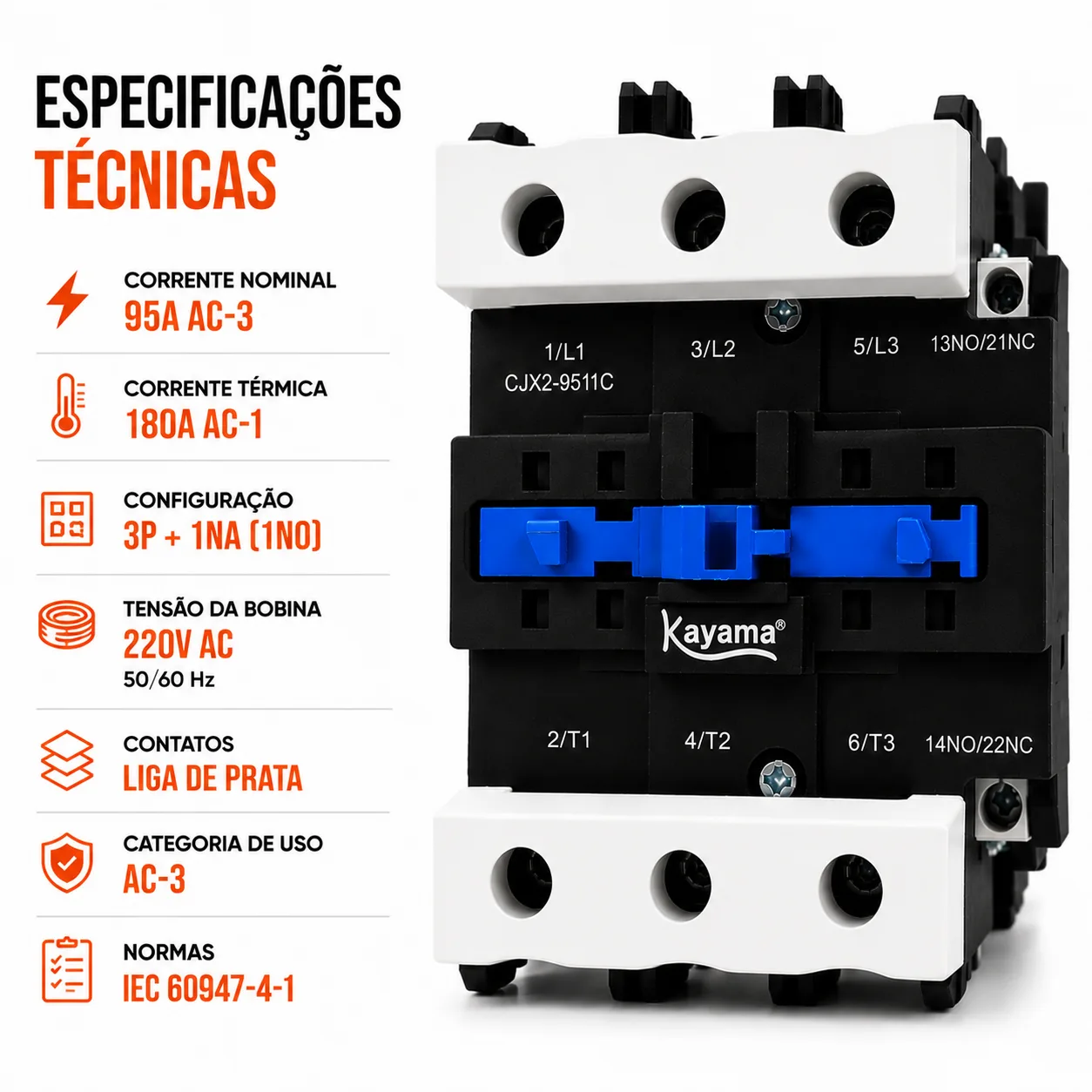

Características Técnicas

• Modelo: CJX2-9511C
• Tipo: Contator tripolar
• Polos principais: 3P
• Contato auxiliar: 1NA

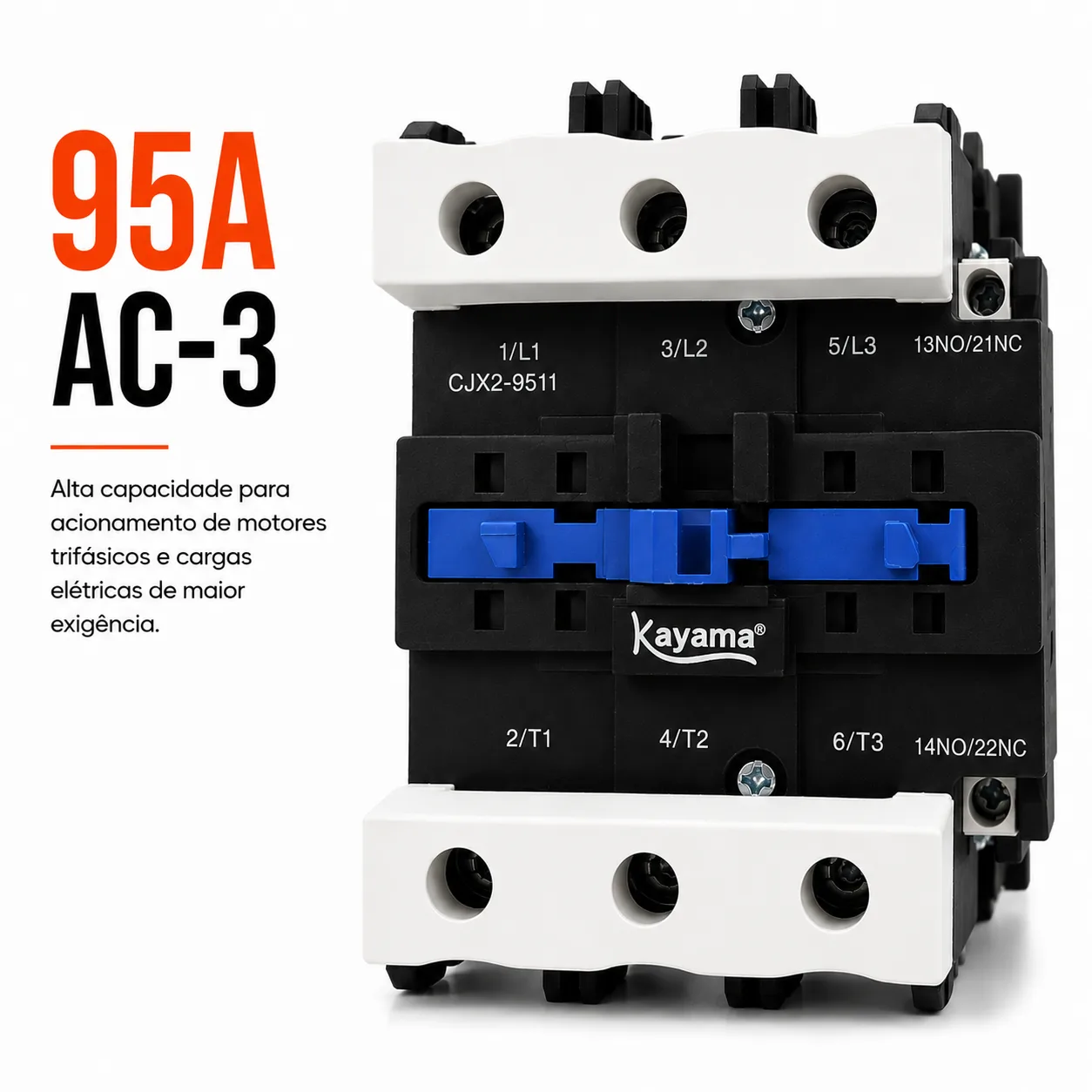

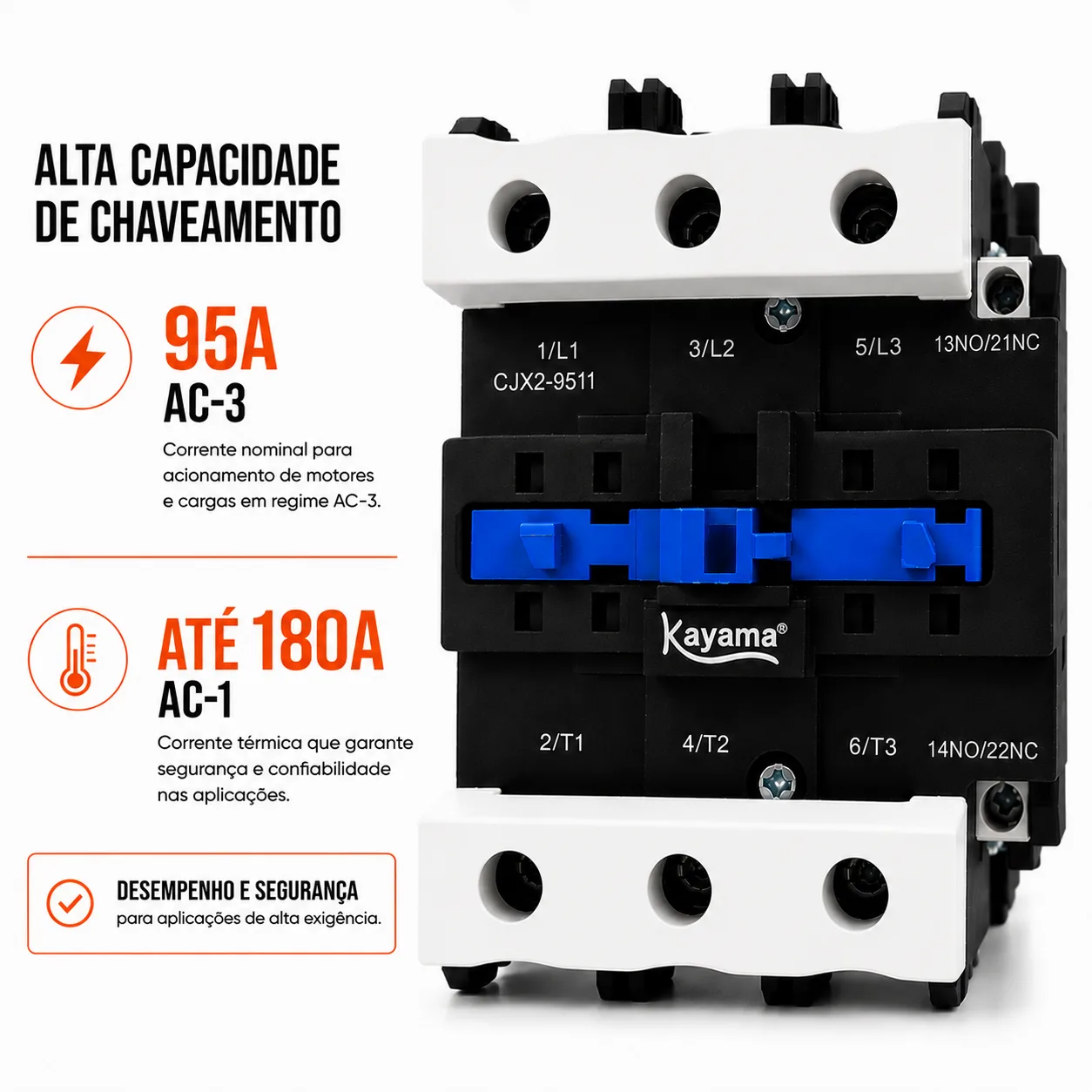

• Corrente nominal: 95 A em categoria AC-3
• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Peso aproximado: 1,40 kg
• Construção adequada para aplicações industriais e sistemas de comando elétrico

Funcionamento

Os polos principais realizam a manobra da carga trifásica, enquanto o contato auxiliar pode ser utilizado em funções de retenção, sinalização, confirmação de estado, intertravamento ou outras lógicas de comando.

Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar 1NA.

Especificações

• Marca: Kayama
• Modelo: CJX2-9511C
• Corrente nominal: 95 A – AC-3
• Polos: 3P
• Contato auxiliar: 1NA
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C

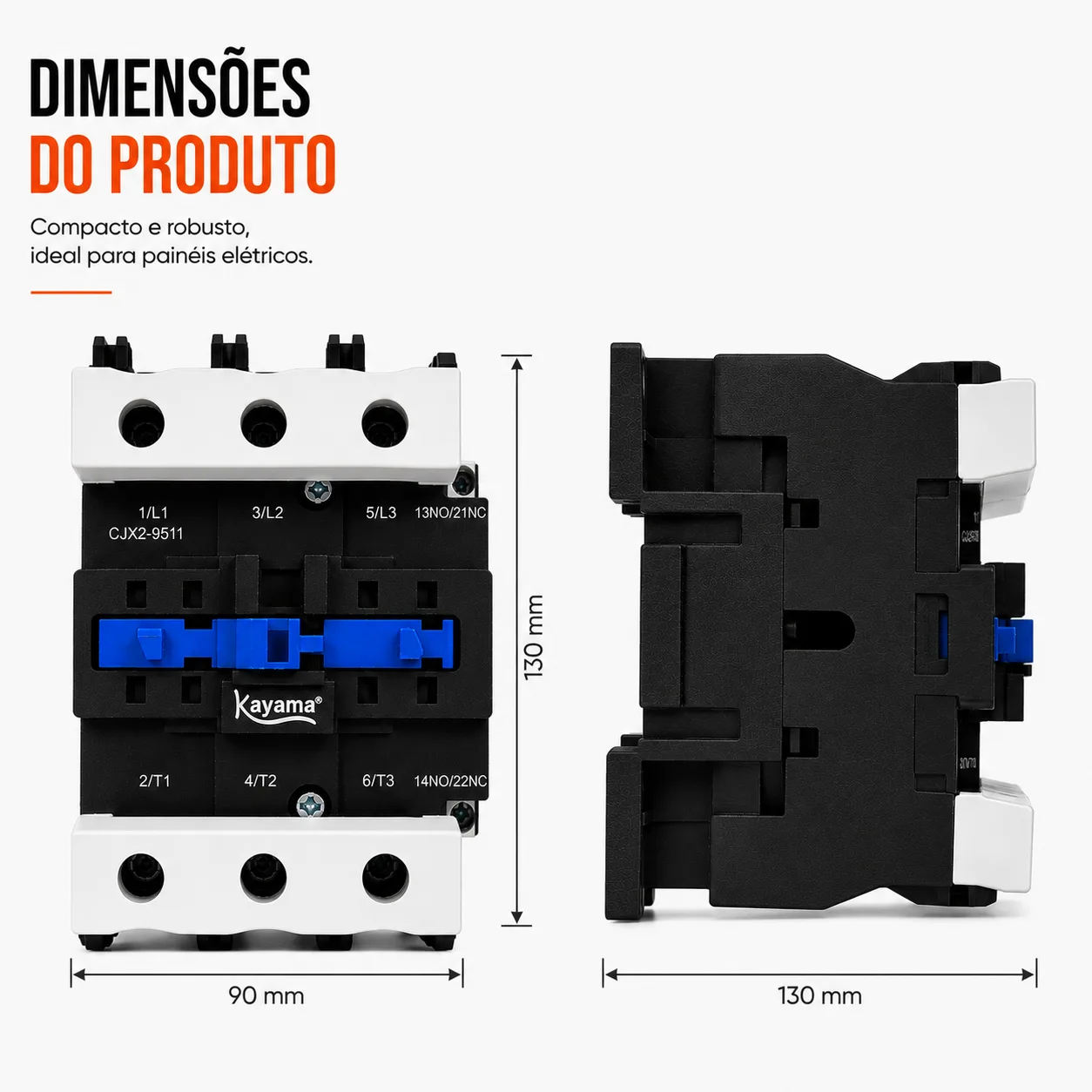

Dimensões

• Largura: 9 cm
• Altura: 13 cm
• Profundidade: 13 cm

Instalação e Dimensionamento

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Para aplicações com motores elétricos, o dimensionamento deve considerar os dados de placa do motor e as condições previstas de partida e operação.

O contator deve ser dimensionado conforme a categoria de utilização, corrente nominal da carga, tensão do circuito, características do equipamento acionado e frequência de manobras.

Compatibilidade

A identificação apenas pela família CJX2 não garante compatibilidade universal entre diferentes modelos ou fabricantes.

A utilização do CJX2-9511C deve considerar o modelo exato do equipamento, a corrente nominal, a tensão e frequência da bobina, a configuração dos contatos, as dimensões e as características de montagem.

Informações de Cadastro

• NCM: 8536.49.00
• GTIN: 7900370000095

Produto Kayama

O Contator Tripolar CJX2-9511C é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação e controle elétrico.
