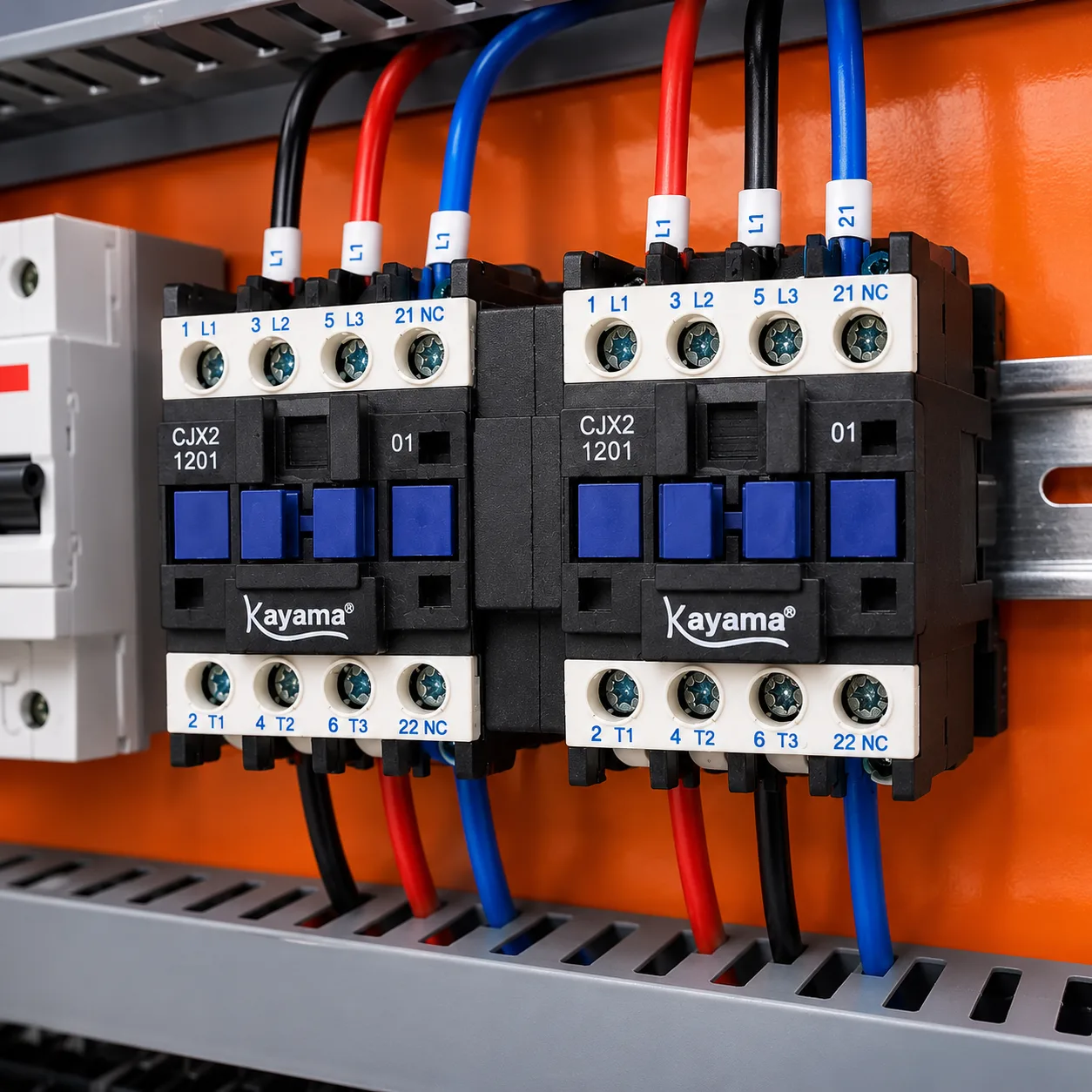

Contator Tripolar duplo CJX2-1210B - 220V- 50/60 HZ - com intertravamento - KAYAMA

A configuração com dois contatores tripolares de 12 A, bobinas de 220 Vca – 50/60 Hz e sistema de intertravamento proporciona uma solução integrada para conjuntos de comando reversor, desde que corretamente dimensionada e instalada conforme o projeto elétrico.

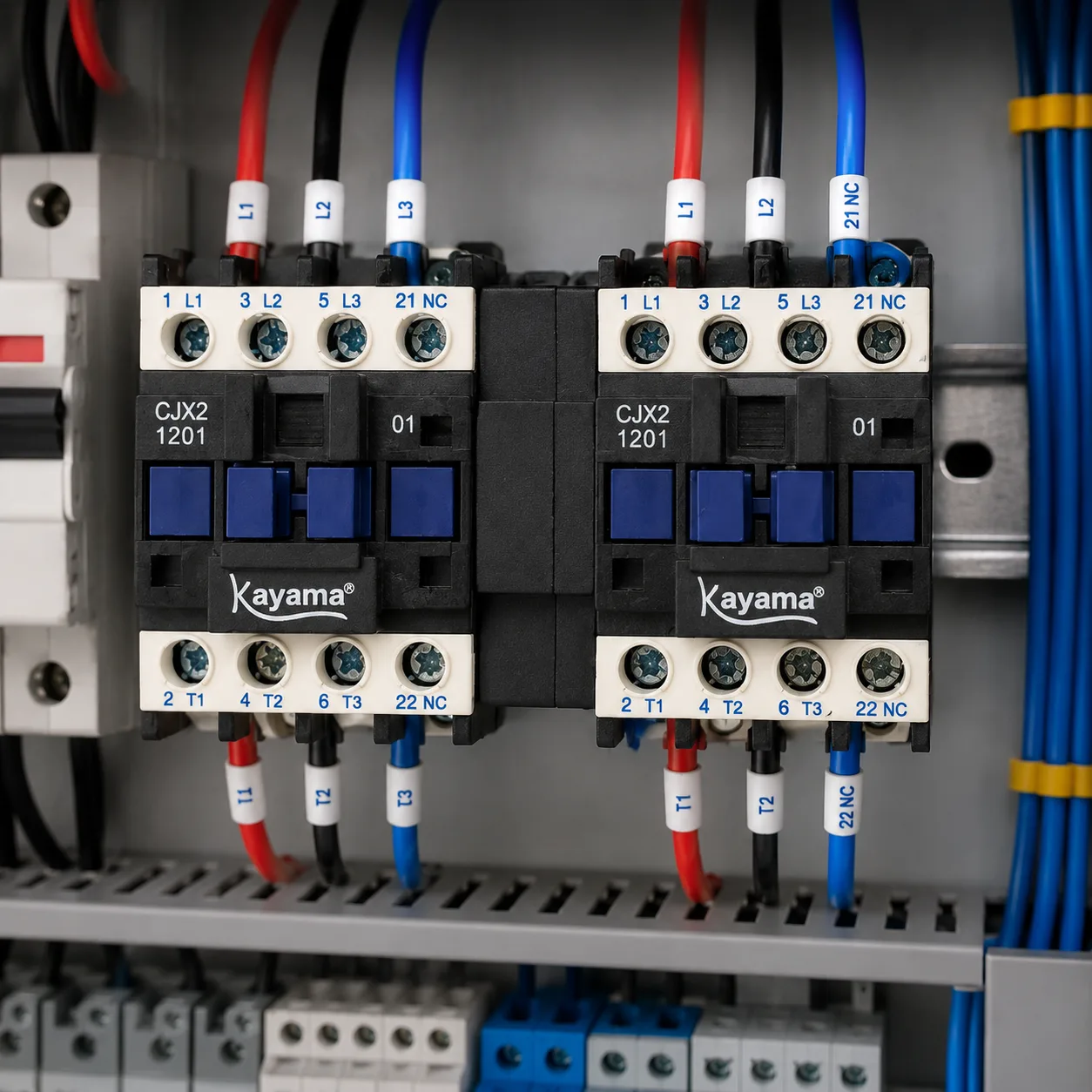

O Conjunto CJX2-1210B com Intertravamento é um produto exclusivo Kayama, desenvolvido para aplicações de reversão de motores e integração em sistemas profissionais de comando e automação elétrica.

PRODUTO KAYAMA

• Largura: 8 cm
• Altura: 11 cm
• Profundidade: 8 cm
• NCM: 8536.49.00
• GTIN: 7900370001061

DIMENSÕES E IDENTIFICAÇÃO

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Antes da energização, devem ser verificadas as conexões de potência e comando, o correto posicionamento dos contatores e o funcionamento do intertravamento.

O conjunto deve ser dimensionado conforme a corrente nominal do motor, categoria de utilização, tensão do circuito, características de partida e frequência de manobras.

A aplicação em circuitos reversores exige ligação elétrica adequada dos contatores, incluindo a correta inversão de fases e a implementação apropriada do sistema de intertravamento.

INSTALAÇÃO

O sistema de intertravamento não deve ser considerado, isoladamente, como substituto da lógica elétrica de segurança. Quando previsto no projeto, o intertravamento elétrico deve ser utilizado em conjunto com o mecanismo de bloqueio.

A utilização deve considerar a correspondência entre modelo dos contatores, corrente da carga, tensão do circuito de comando, categoria de utilização e características do motor ou equipamento controlado.

O conjunto foi desenvolvido com dois contatores CJX2-1210B associados a um sistema de intertravamento para aplicações reversoras.

COMPATIBILIDADE E CONFIGURAÇÃO

• Marca: Kayama
• Modelo: CJX2-1210B
• Quantidade: 2 contatores
• Tipo: Conjunto reversor com intertravamento
• Corrente nominal: 12 A – AC-3 por contator

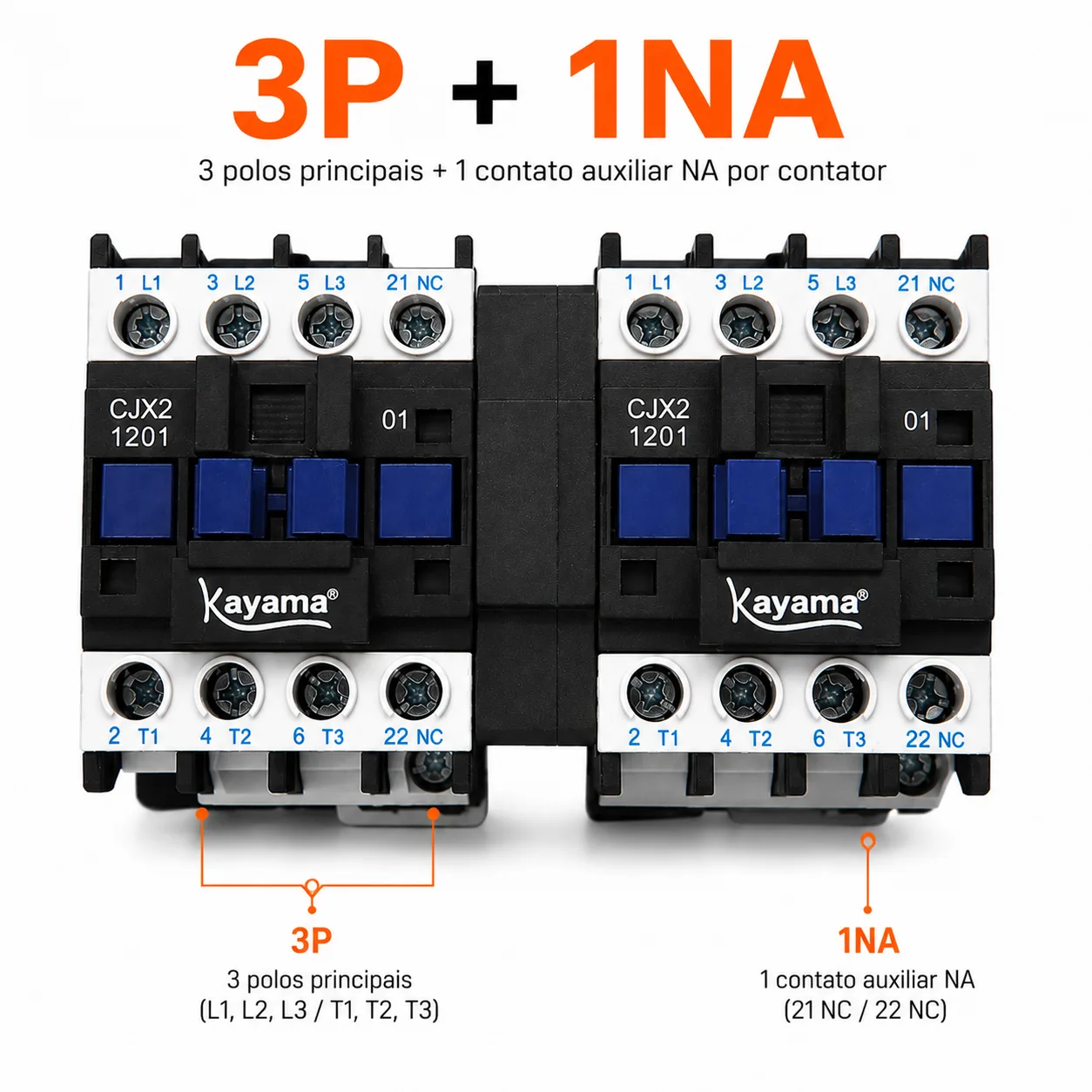

• Polos: 3P por unidade
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Intertravamento: Conforme configuração do conjunto
• Dimensões do conjunto: 8 × 11 × 8 cm
• NCM: 8536.49.00
• GTIN: 7900370001061

ESPECIFICAÇÕES

O intertravamento deve trabalhar em conjunto com a lógica elétrica de comando definida no projeto e não substitui os demais dispositivos de proteção, comando ou seccionamento.

Dependendo da configuração do conjunto, o sistema pode utilizar intertravamento mecânico, elétrico ou a combinação de ambos.

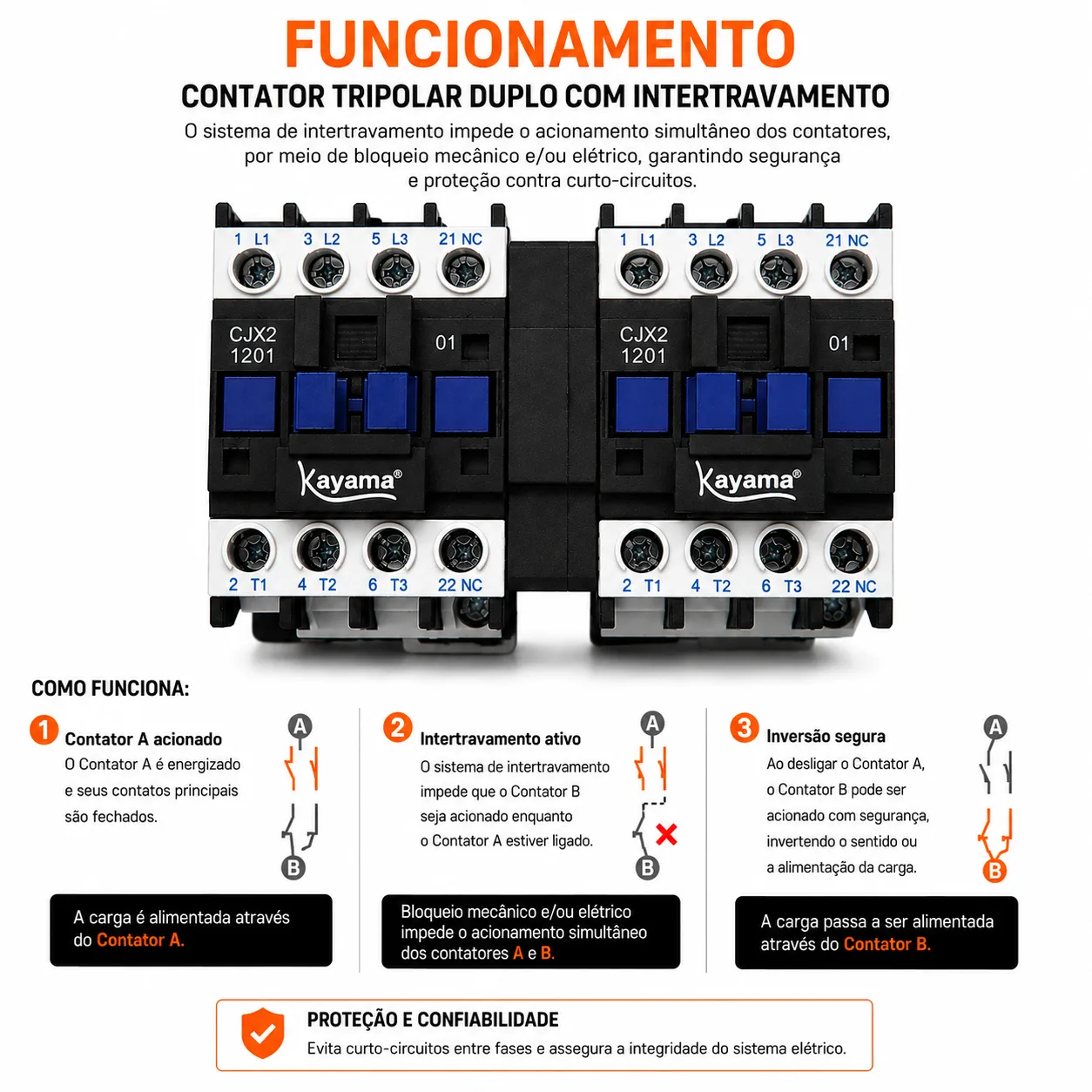

O sistema de intertravamento atua para evitar o fechamento simultâneo dos dois contatores, condição essencial para o funcionamento adequado de um circuito reversor.

Em uma configuração reversora, um dos contatores realiza o acionamento correspondente a um sentido de rotação do motor, enquanto o segundo é utilizado para o sentido oposto por meio da alteração apropriada da sequência de fases no circuito de potência.

FUNCIONAMENTO DO INTERTRAVAMENTO

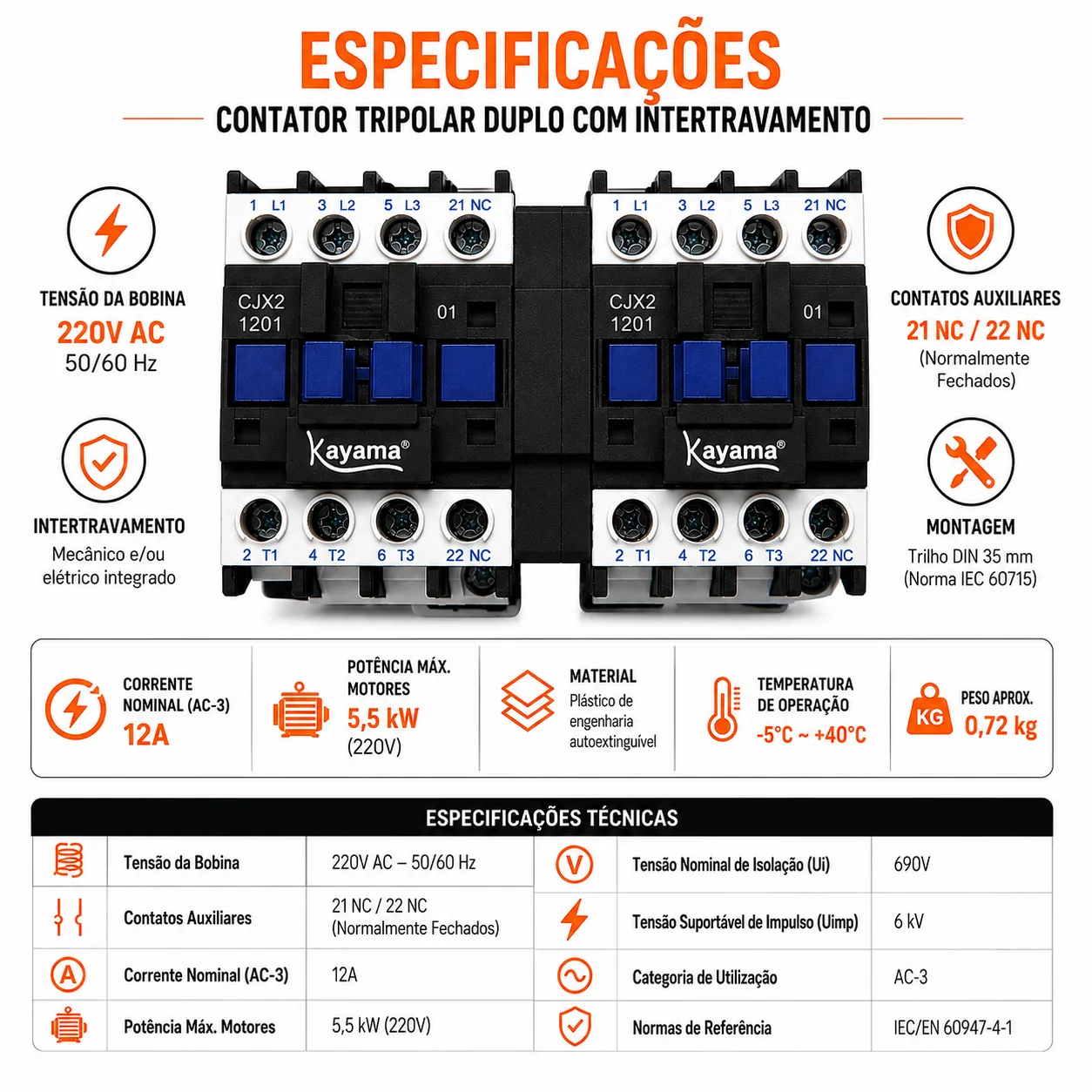

• Modelo dos contatores: CJX2-1210B
• Configuração: Conjunto duplo
• Quantidade de contatores: 2 unidades
• Tipo: Contatores tripolares
• Polos principais: 3P por unidade
• Corrente nominal informada: 12 A em categoria AC-3 por contator

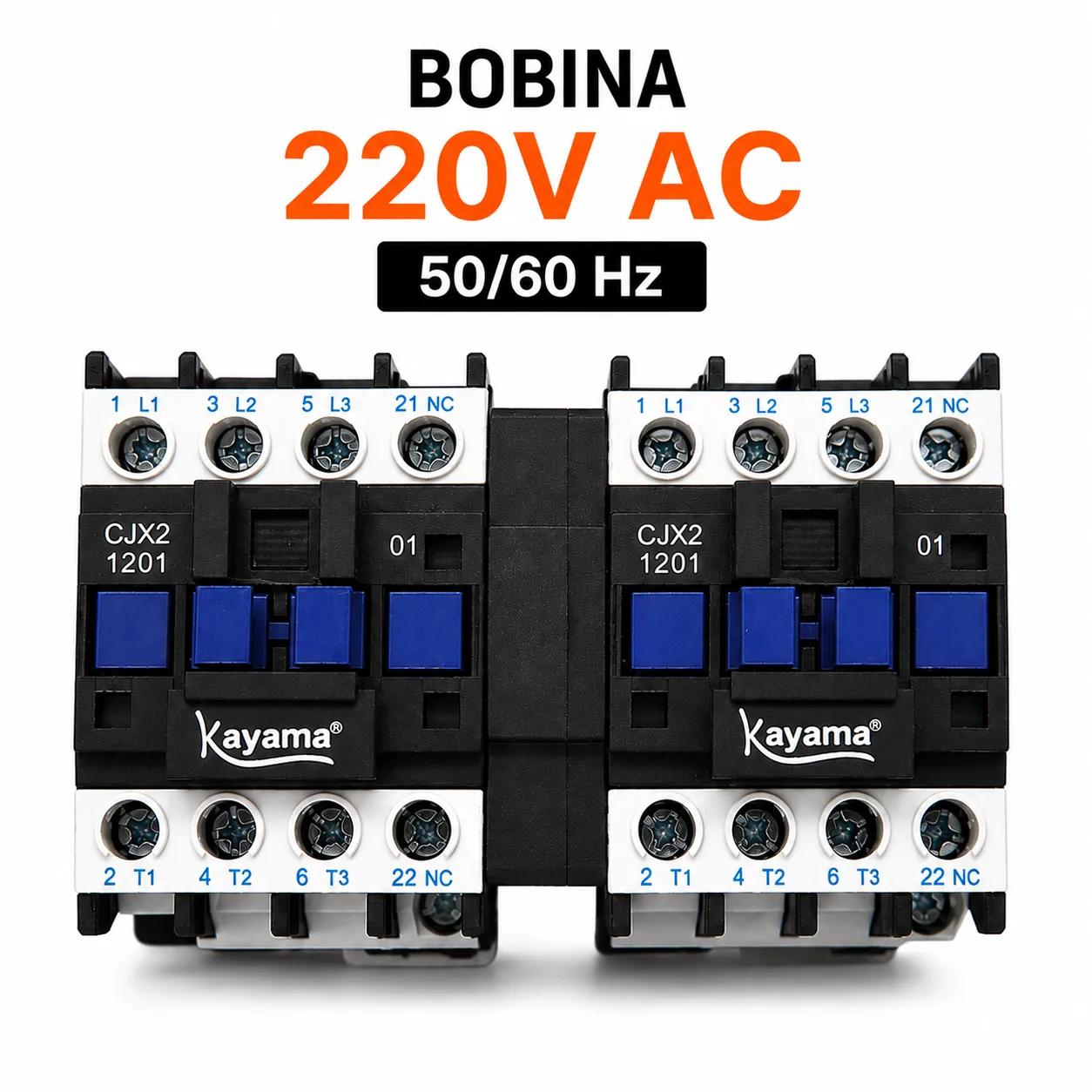

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Sistema de intertravamento: Integrado ao conjunto, conforme configuração
• Aplicação principal: Circuitos reversores de motores trifásicos
• Construção destinada a aplicações profissionais de comando e automação elétrica

CARACTERÍSTICAS TÉCNICAS

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

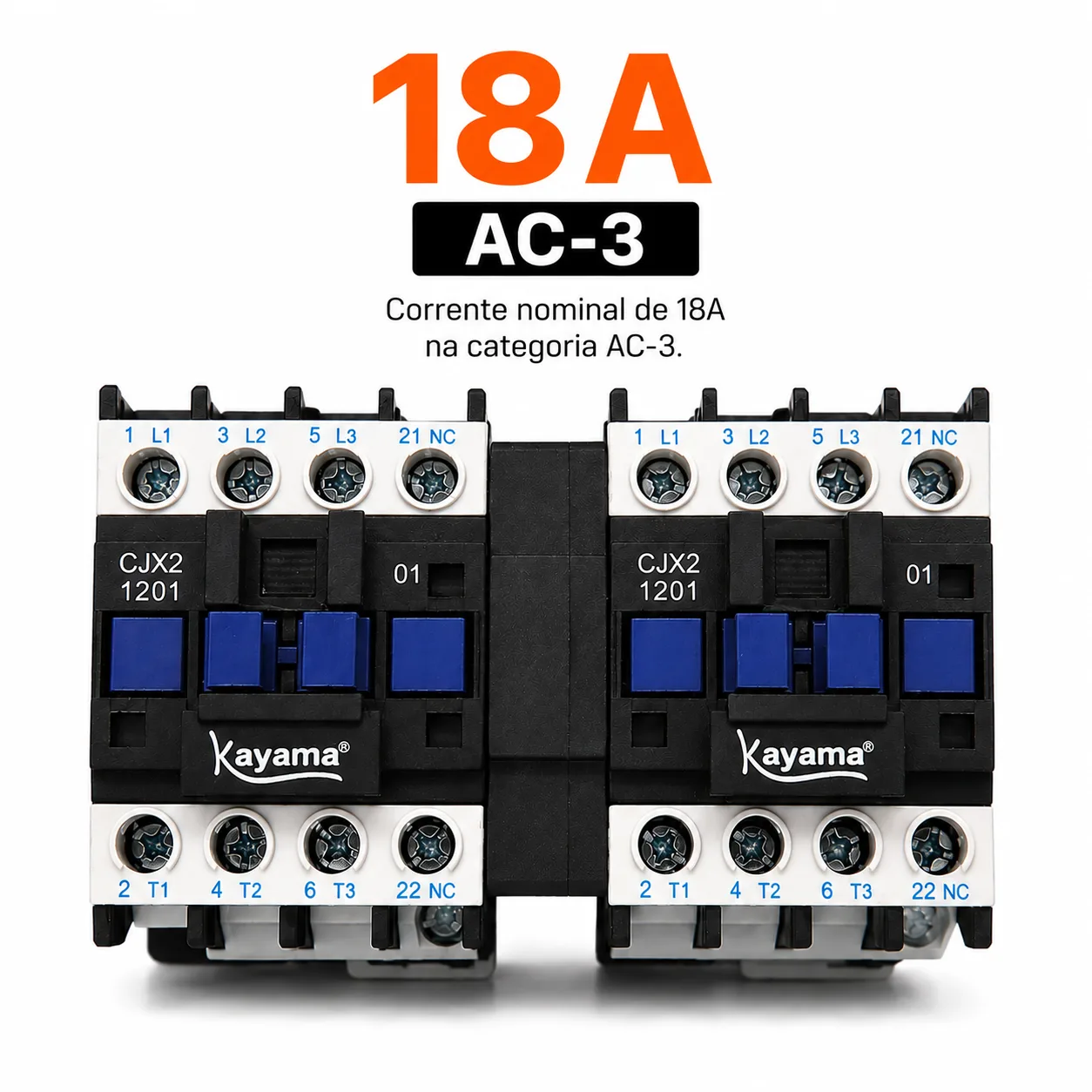

Cada contator possui corrente nominal informada de 12 A em categoria AC-3 e bobina de comando em 220 Vca – 50/60 Hz.

Essa arquitetura é utilizada principalmente em circuitos de reversão do sentido de rotação de motores, permitindo alternância entre dois estados de comando com maior controle operacional.

O conjunto utiliza dois contatores tripolares CJX2-1210B, associados a um sistema de intertravamento destinado a impedir o acionamento simultâneo das duas unidades quando corretamente instalado e configurado.

O Conjunto de Contatores Tripolares Kayama CJX2-1210B com Intertravamento é desenvolvido para aplicações de comando reversor, automação e controle de motores trifásicos.

DESCRIÇÃO TÉCNICA
