Contator Tripolar duplo CJX2-2510B - 220V- 50/60 HZ - com intertravamento - KAYAMA

Descrição Técnica

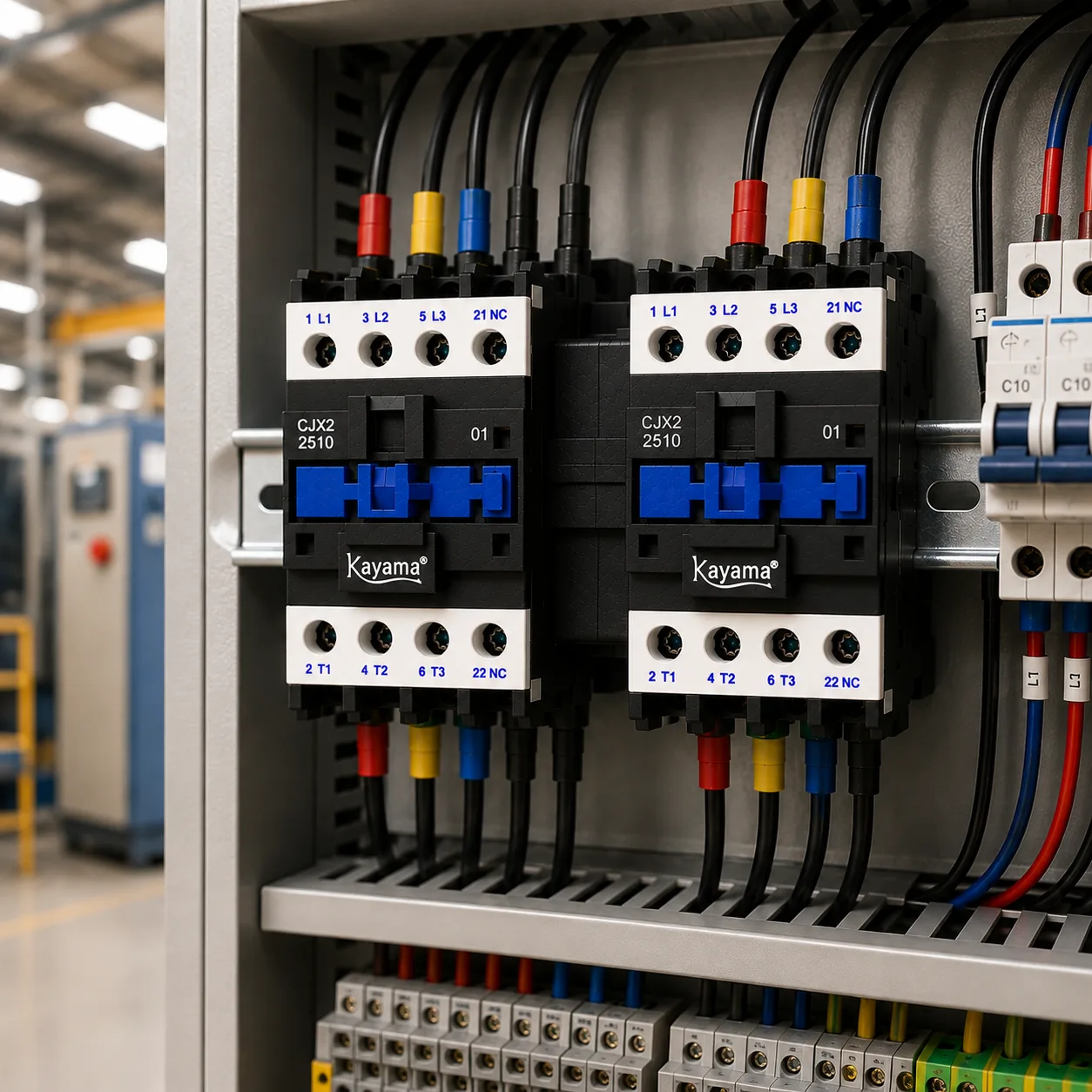

O conjunto é indicado para integração em painéis elétricos, sistemas de automação e circuitos profissionais de comando, respeitando o dimensionamento e as características específicas da instalação.

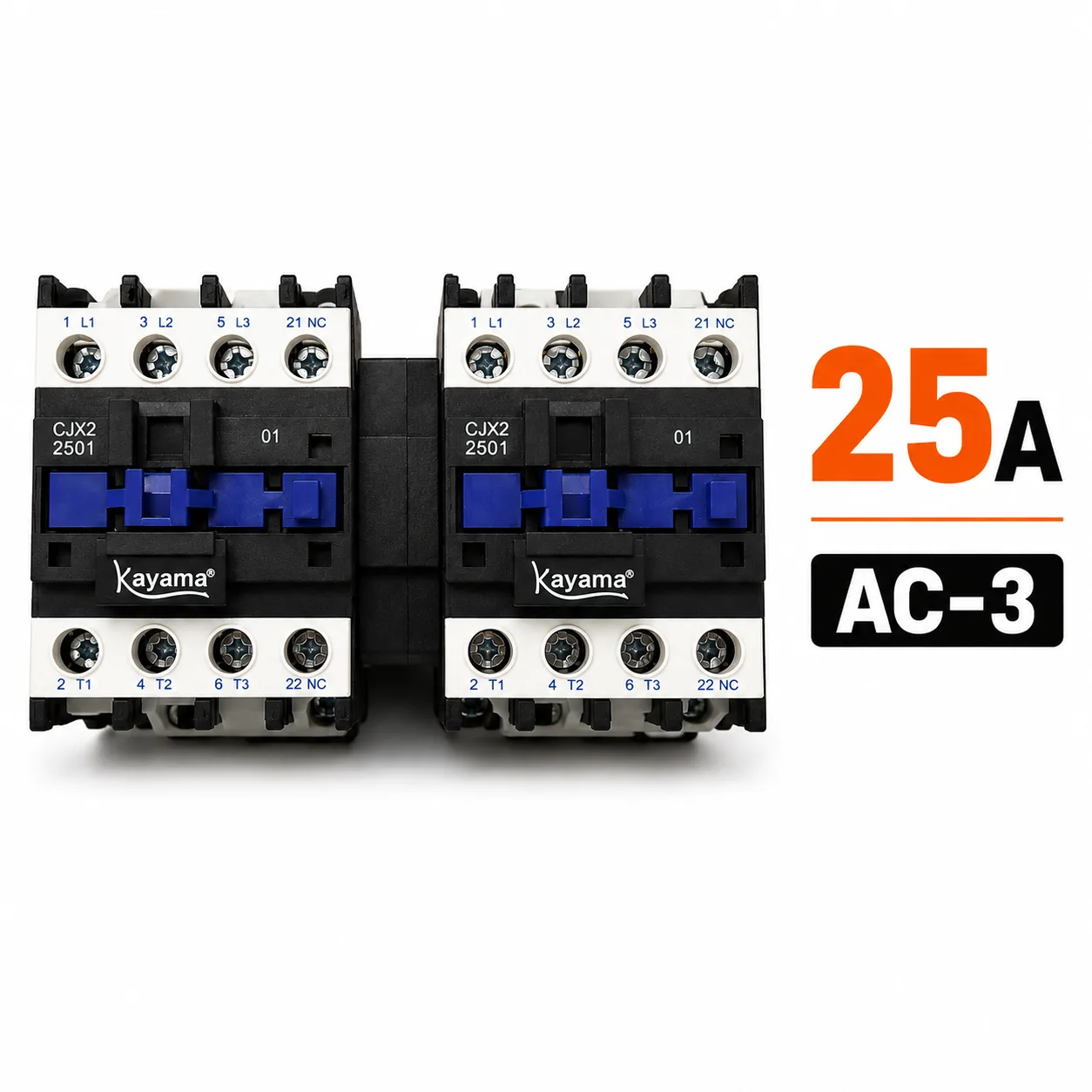

Cada contator apresenta corrente nominal de 25 A em categoria AC-3 e bobina de comando em 220 Vca, com frequência de 50/60 Hz.

Essa arquitetura é empregada principalmente em circuitos de reversão do sentido de rotação de motores, permitindo a alternância entre dois estados de comando de forma controlada.

O conjunto utiliza dois contatores tripolares CJX2-2510B, associados a um sistema de intertravamento destinado a impedir o acionamento simultâneo das duas unidades quando corretamente instalado e configurado.

O Conjunto de Contatores Tripolares Kayama CJX2-2510B com Intertravamento é desenvolvido para aplicações profissionais de comando reversor, automação e controle de motores trifásicos.

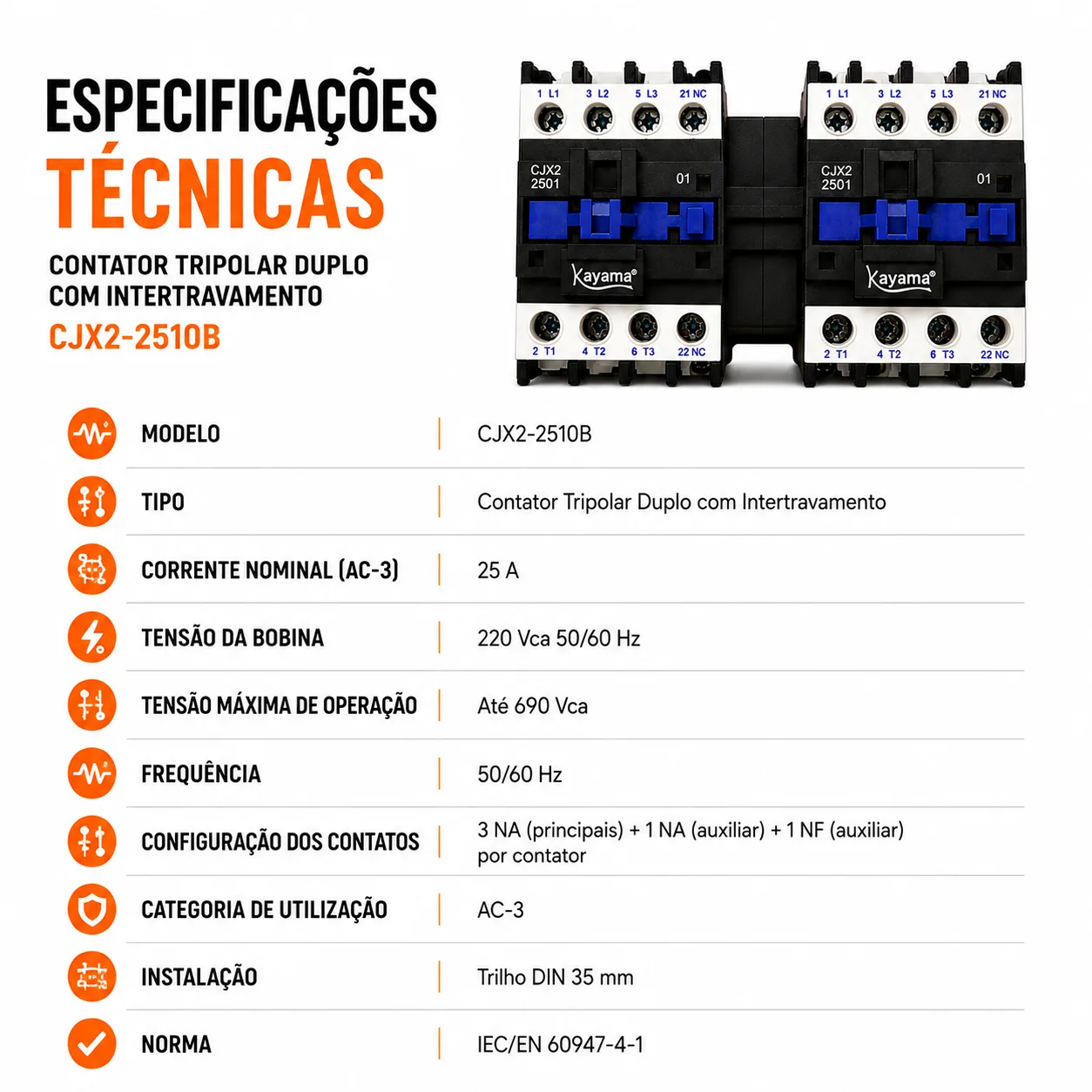

Características Técnicas

• Marca: Kayama
• Modelo dos contatores: CJX2-2510B
• Configuração: Conjunto duplo
• Quantidade de contatores: 2 unidades
• Tipo: Contatores tripolares

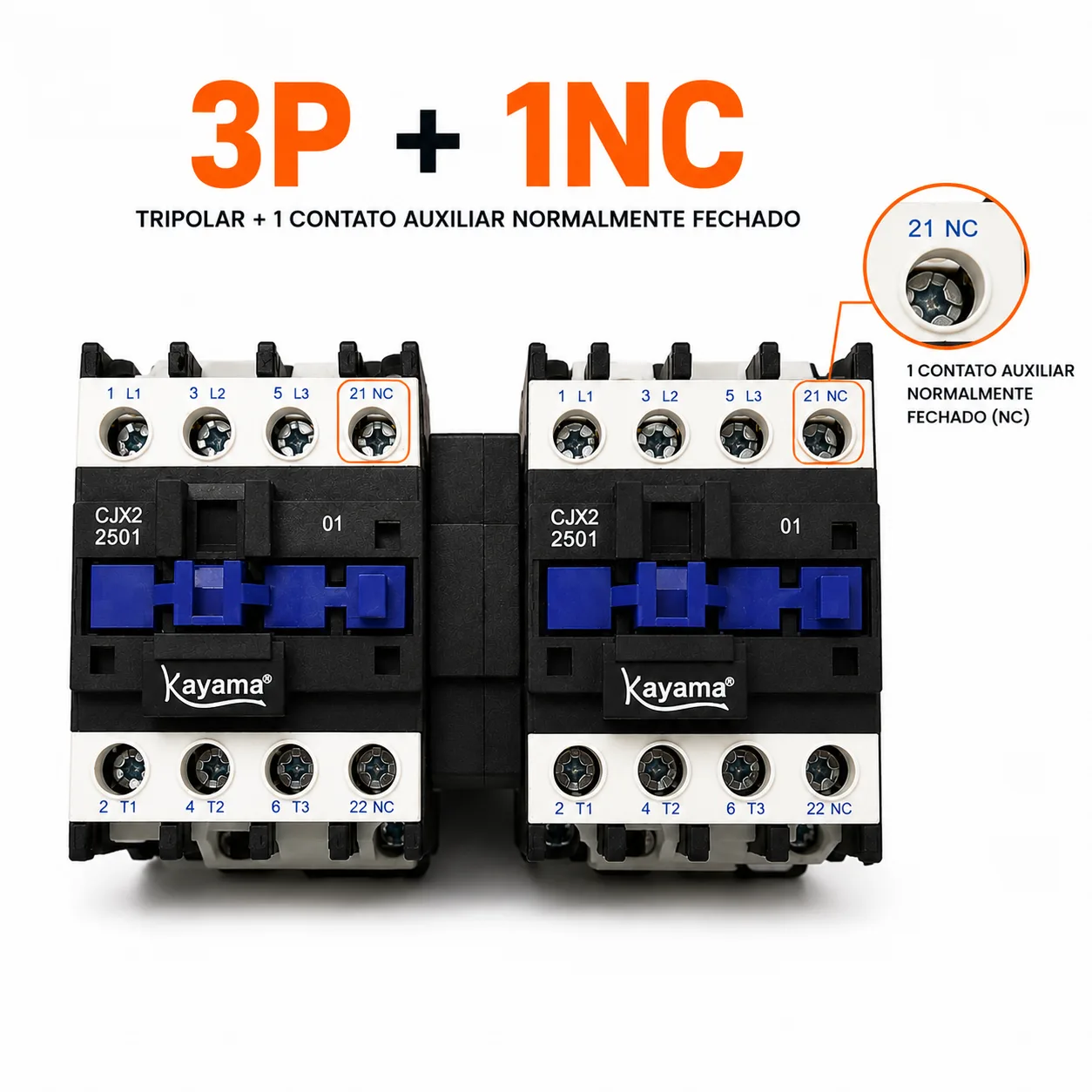

• Polos principais: 3P por unidade
• Corrente nominal: 25 A em categoria AC-3 por contator

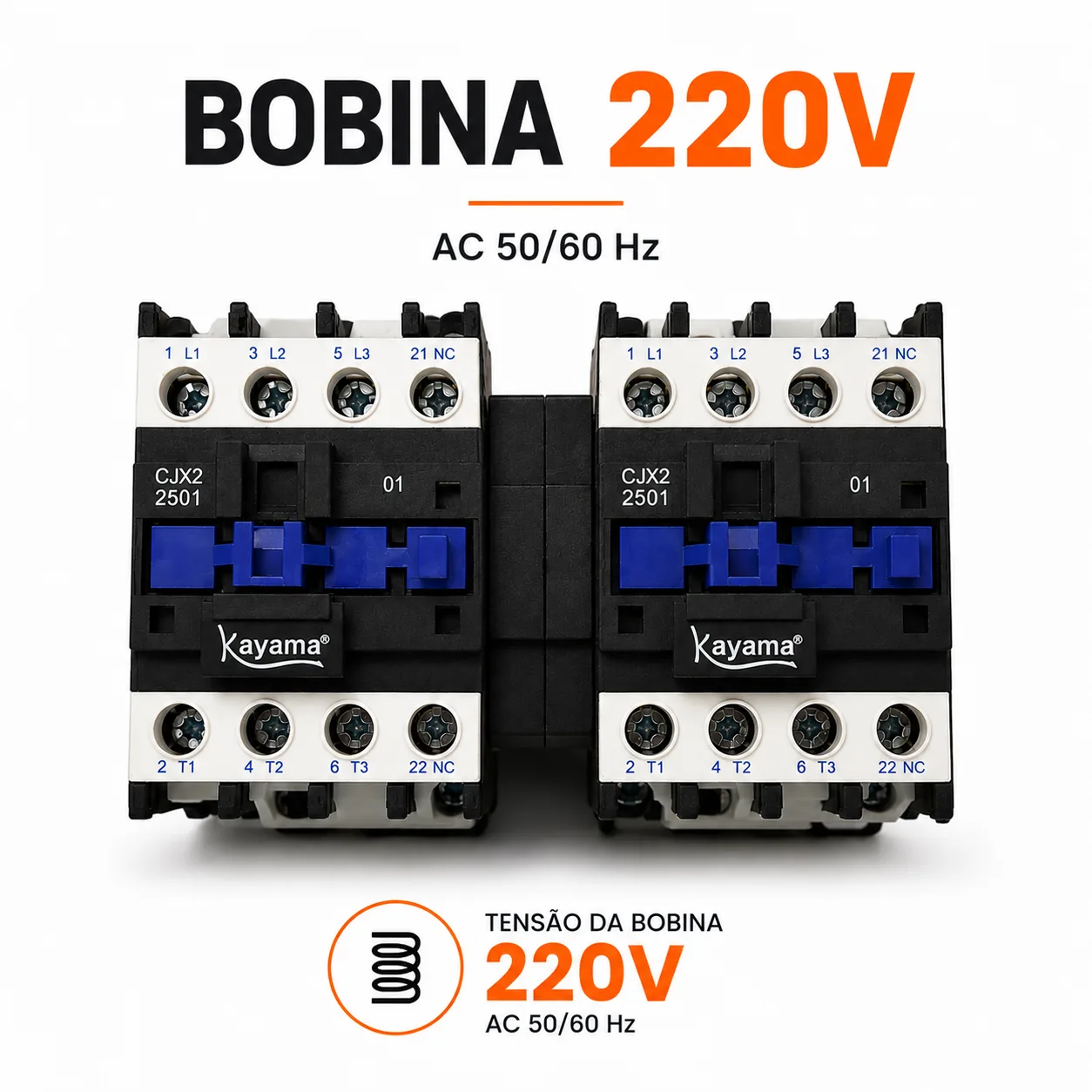

• Tensão das bobinas: 220 Vca
• Frequência: 50/60 Hz
• Sistema de intertravamento: Integrado ao conjunto, conforme configuração
• Aplicação principal: Circuitos reversores e controle de motores trifásicos

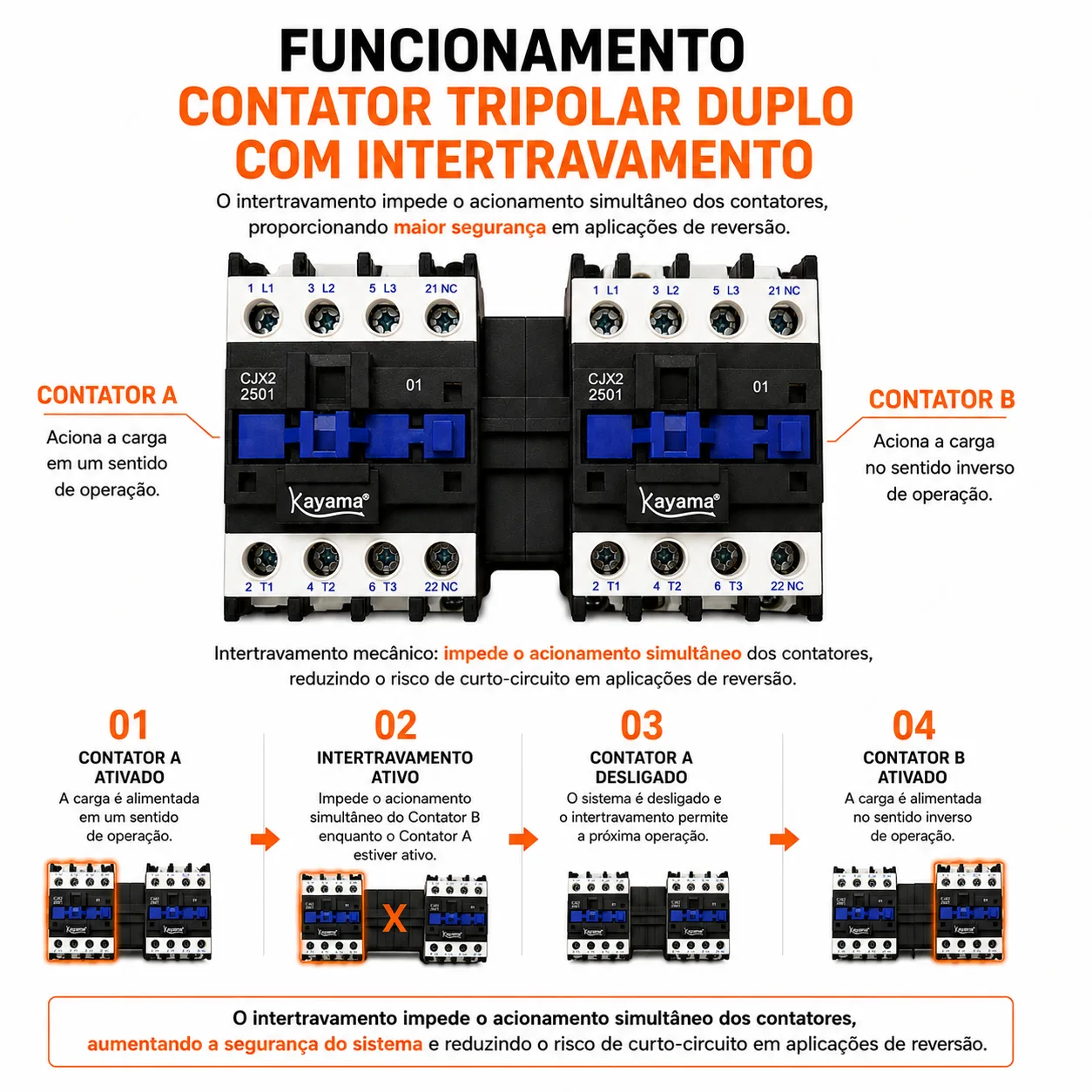

Funcionamento do Intertravamento

A correta implementação do circuito deve considerar também os elementos de comando, proteção e controle necessários à aplicação.

O intertravamento proporciona uma condição de bloqueio entre os contatores, de modo que o circuito possa trabalhar com a alternância entre os estados de comando previstos no projeto.

O sistema de intertravamento atua para evitar o fechamento simultâneo dos dois contatores, condição necessária para a operação adequada do circuito reversor.

Em uma configuração reversora, um dos contatores realiza o acionamento correspondente a um sentido de rotação do motor, enquanto o segundo é utilizado para o sentido oposto por meio da alteração apropriada da sequência de fases no circuito de potência.

Especificações

• Modelo: CJX2-2510B
• Quantidade: 2 contatores
• Tipo: Conjunto reversor com intertravamento
• Corrente nominal: 25 A – AC-3 por contator
• Polos: 3P por unidade
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Intertravamento: Conforme configuração do conjunto
• Largura: 9 cm
• Altura: 13 cm
• Profundidade: 9 cm
• NCM: 8536.49.00
• GTIN: 7900370001085

Compatibilidade e Configuração

A compatibilidade não deve ser determinada exclusivamente pela identificação da família CJX2, pois diferentes modelos podem apresentar características elétricas, dimensionais e construtivas distintas.

Em substituições ou integrações em instalações existentes, é importante verificar modelo, corrente nominal, tensão e frequência da bobina, dimensões, montagem, conexões e características construtivas antes da instalação.

O conjunto foi desenvolvido para utilização com a configuração de dois contatores CJX2-2510B e respectivo sistema de intertravamento.

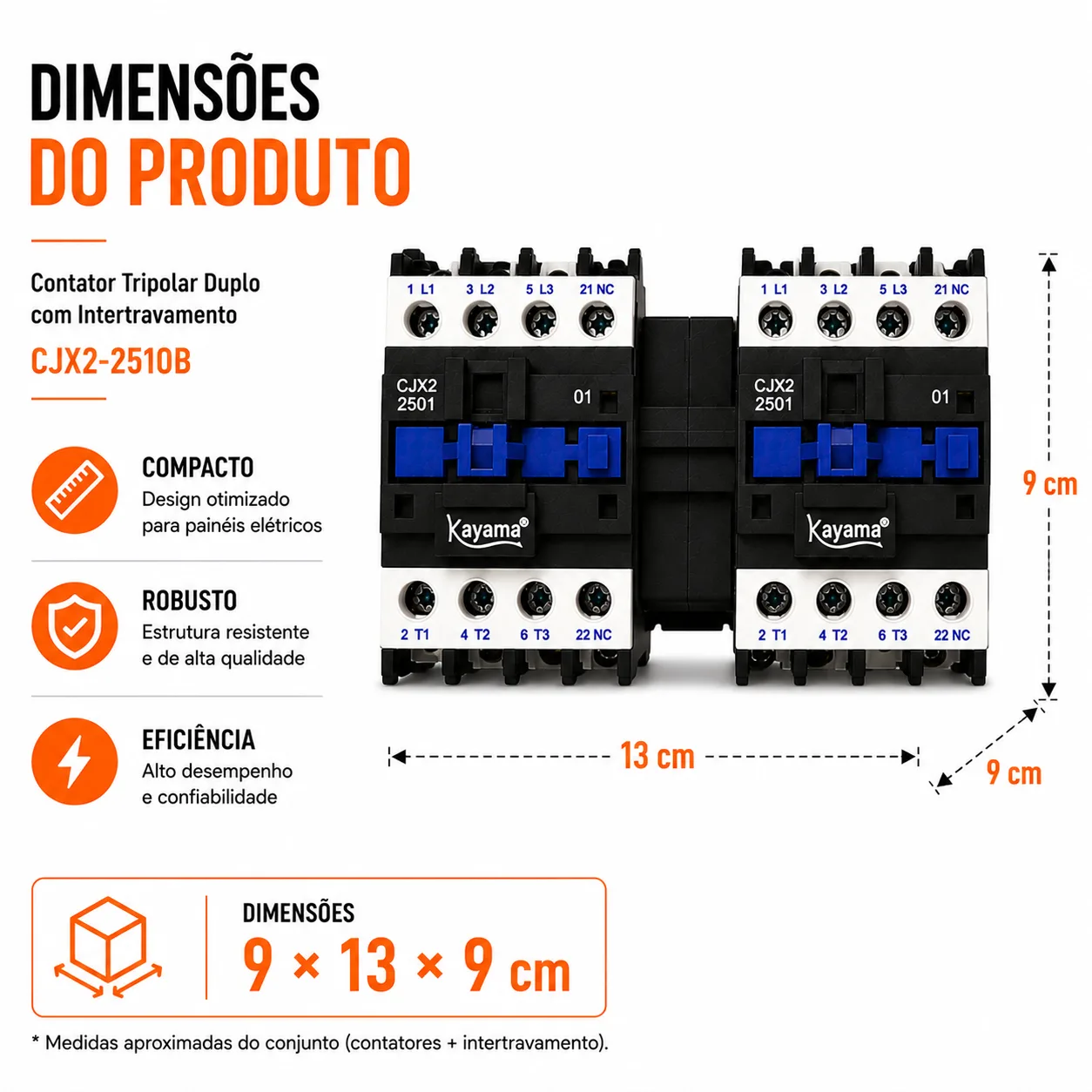

Dimensões

Essas medidas devem ser consideradas no planejamento do espaço de montagem, organização do painel e posicionamento dos demais componentes elétricos.

• Largura: 9 cm
• Altura: 13 cm
• Profundidade: 9 cm

As dimensões cadastradas para o produto são:

Instalação e Substituição

A instalação deve ser realizada por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Antes da substituição, recomenda-se conferir as características do conjunto existente e do circuito, especialmente modelo dos contatores, corrente, tensão da bobina, frequência, dimensões e sistema de montagem.

O conjunto deve ser dimensionado conforme a corrente nominal do motor, categoria de utilização, tensão do circuito, características de partida e frequência de manobras.

A aplicação em circuitos reversores exige ligação elétrica adequada dos contatores, incluindo a correta inversão da sequência de fases e a implementação do sistema de intertravamento.

Identificação do Produto

• Produto: Conjunto de Contatores Tripolares com Intertravamento
• Marca: Kayama
• Modelo: CJX2-2510B
• Corrente: 25 A – AC-3
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Configuração: 2 contatores tripolares
• Dimensões: 9 × 13 × 9 cm (L × A × P)
• NCM: 8536.49.00
• GTIN: 7900370001085

Produto Kayama

A configuração com dois contatores de 25 A AC-3, bobinas de 220 Vca e intertravamento proporciona uma solução integrada para montagem de circuitos de comando reversor, respeitando o projeto e o dimensionamento da instalação.

O Conjunto de Contatores Tripolares CJX2-2510B com Intertravamento é um produto Kayama, desenvolvido para aplicações profissionais de reversão de motores trifásicos, comando elétrico, automação e controle de cargas.
