Contator Tripolar duplo CJX2-4011B - 220V- 50/60 HZ - com intertravamento - KAYAMA

Descrição Técnica

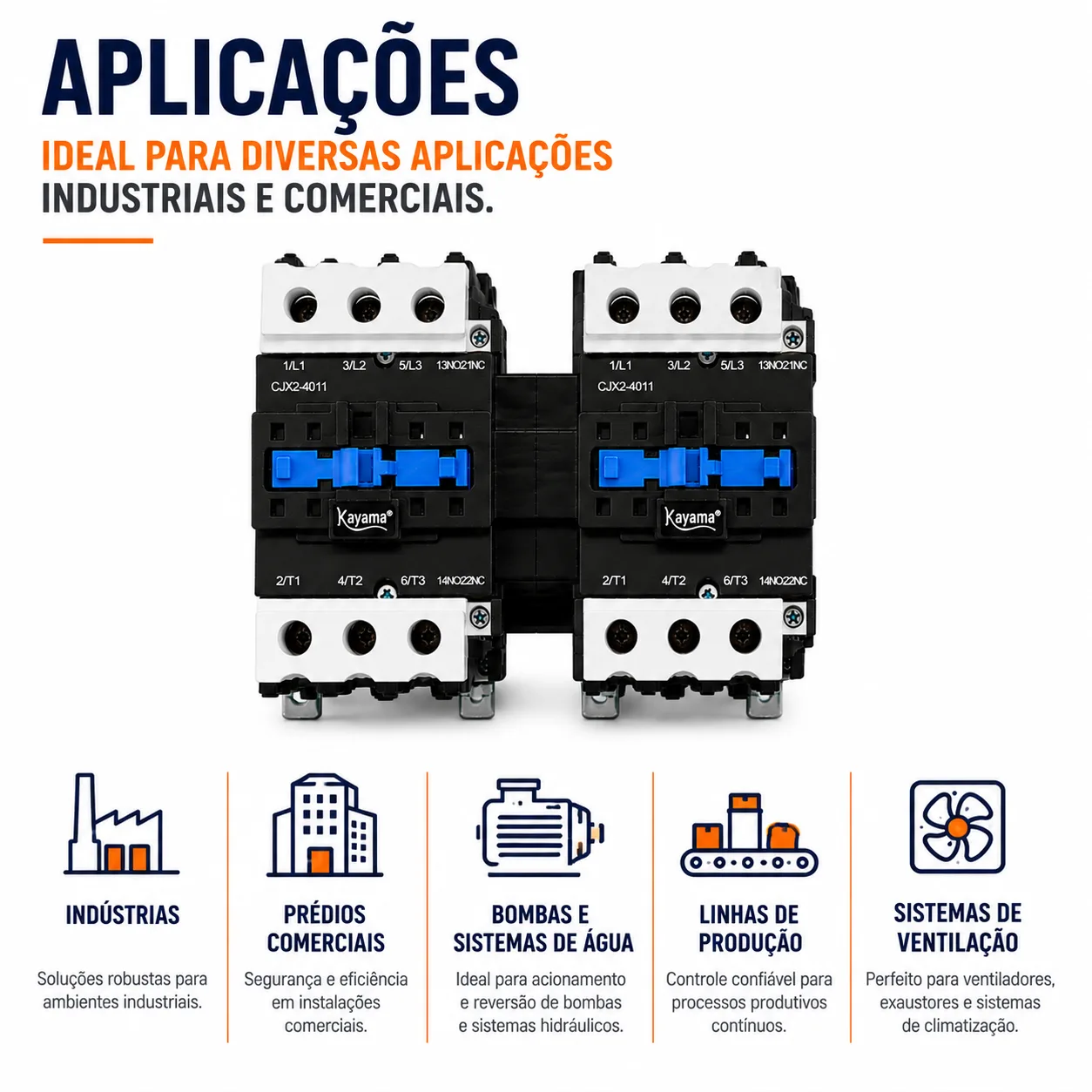

O Conjunto de Contatores Tripolares Kayama CJX2-4011B com Intertravamento é desenvolvido para aplicações profissionais de comando reversor, automação e controle de motores trifásicos.

O conjunto utiliza dois contatores tripolares CJX2-4011B, associados a um sistema de intertravamento destinado a impedir o acionamento simultâneo das duas unidades quando corretamente instalado e configurado.

Cada contator possui 3 polos principais e contatos auxiliares 1NA + 1NF, permitindo integração a circuitos de retenção, sinalização, bloqueio, intertravamento e outras lógicas de comando.

Essa configuração é especialmente indicada para circuitos de reversão do sentido de rotação de motores trifásicos, nos quais os dois contatores atuam de forma alternada para modificar a sequência de fases aplicada à carga.

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

Características Técnicas

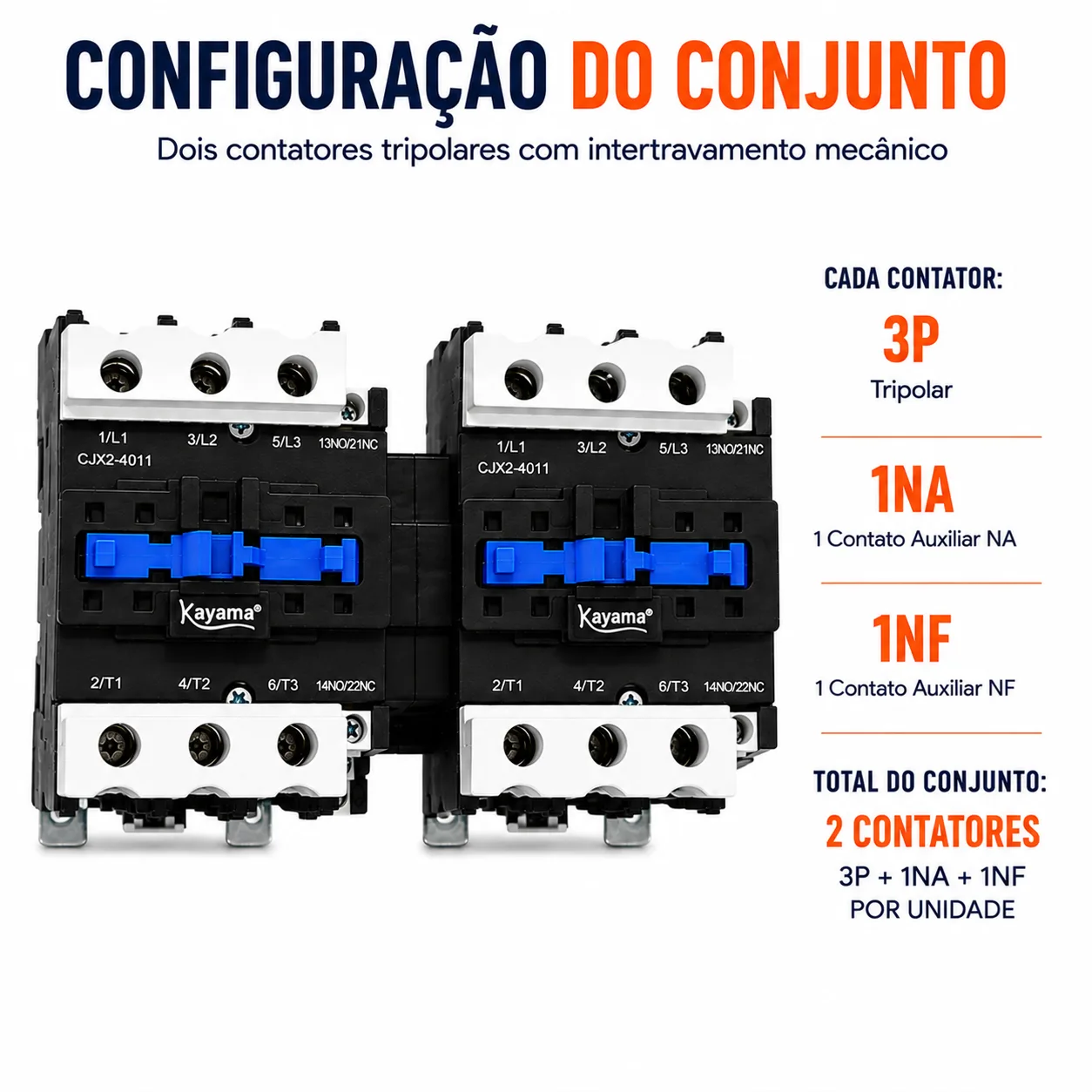

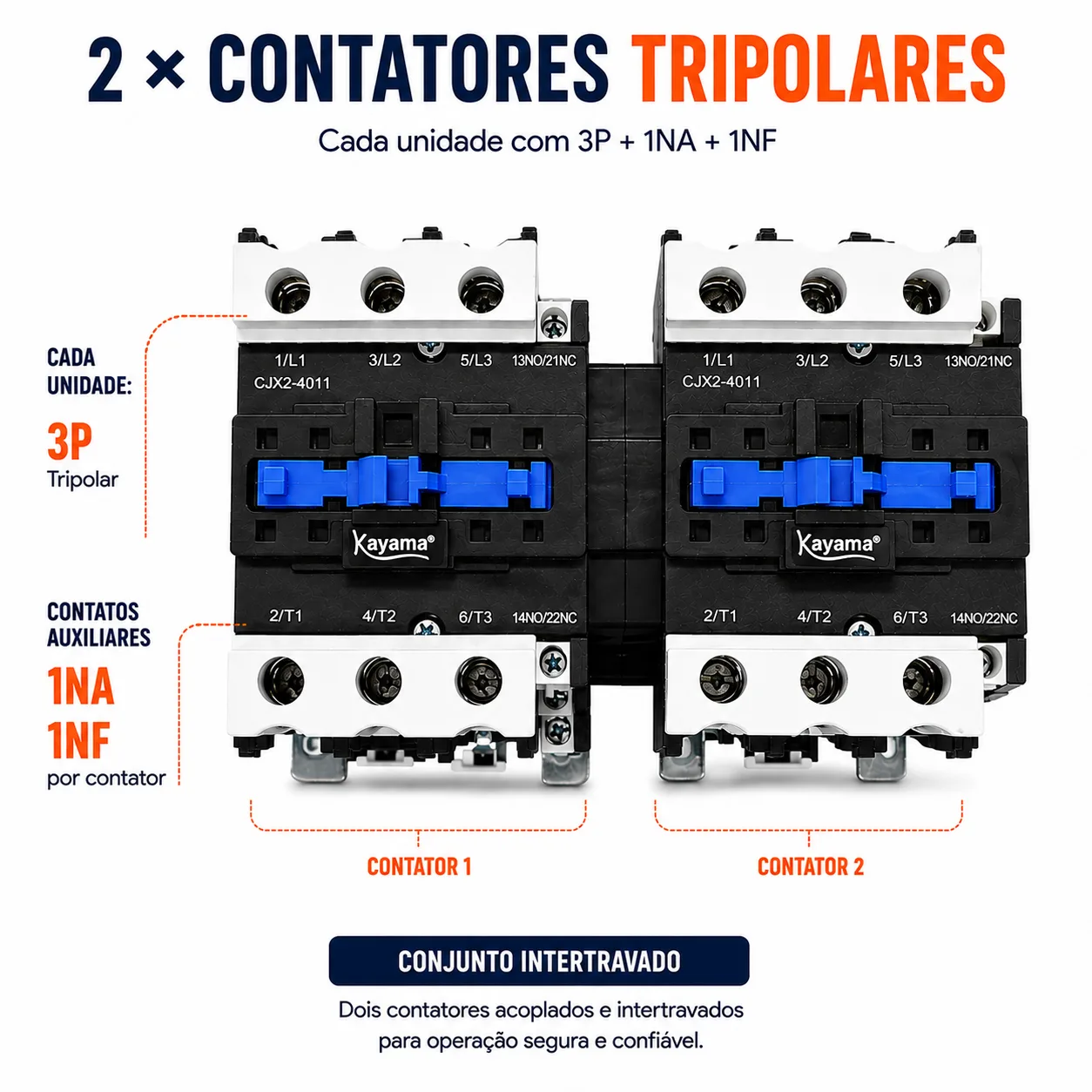

• Modelo dos contatores: CJX2-4011B
• Configuração: conjunto duplo
• Quantidade de contatores: 2 unidades
• Tipo: contatores tripolares
• Polos principais: 3P por unidade
• Contatos auxiliares: 1NA + 1NF por unidade

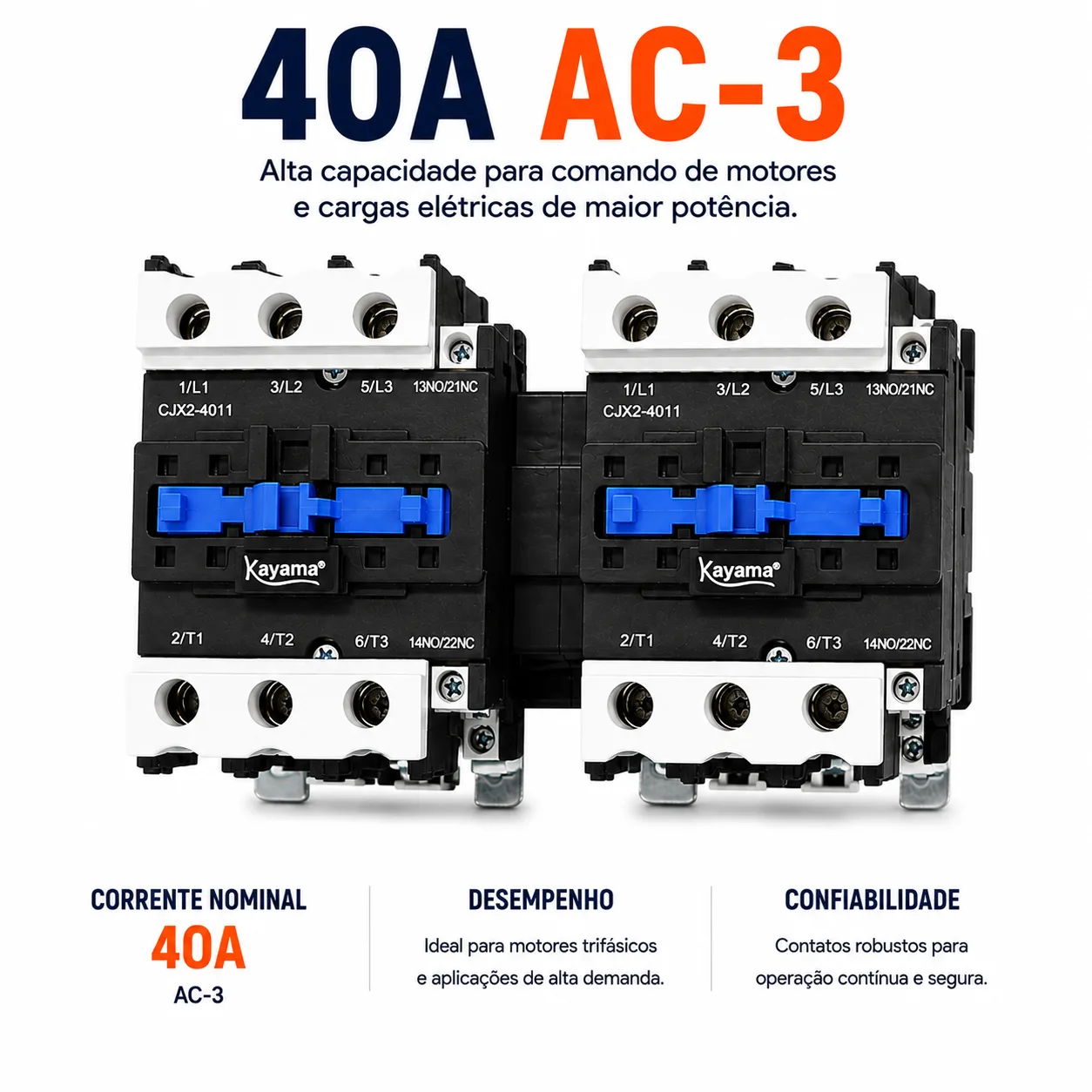

• Corrente nominal: 40 A em categoria AC-3 por contator
• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Sistema de intertravamento: integrado ao conjunto, conforme configuração
• Aplicação principal: circuitos reversores de motores trifásicos

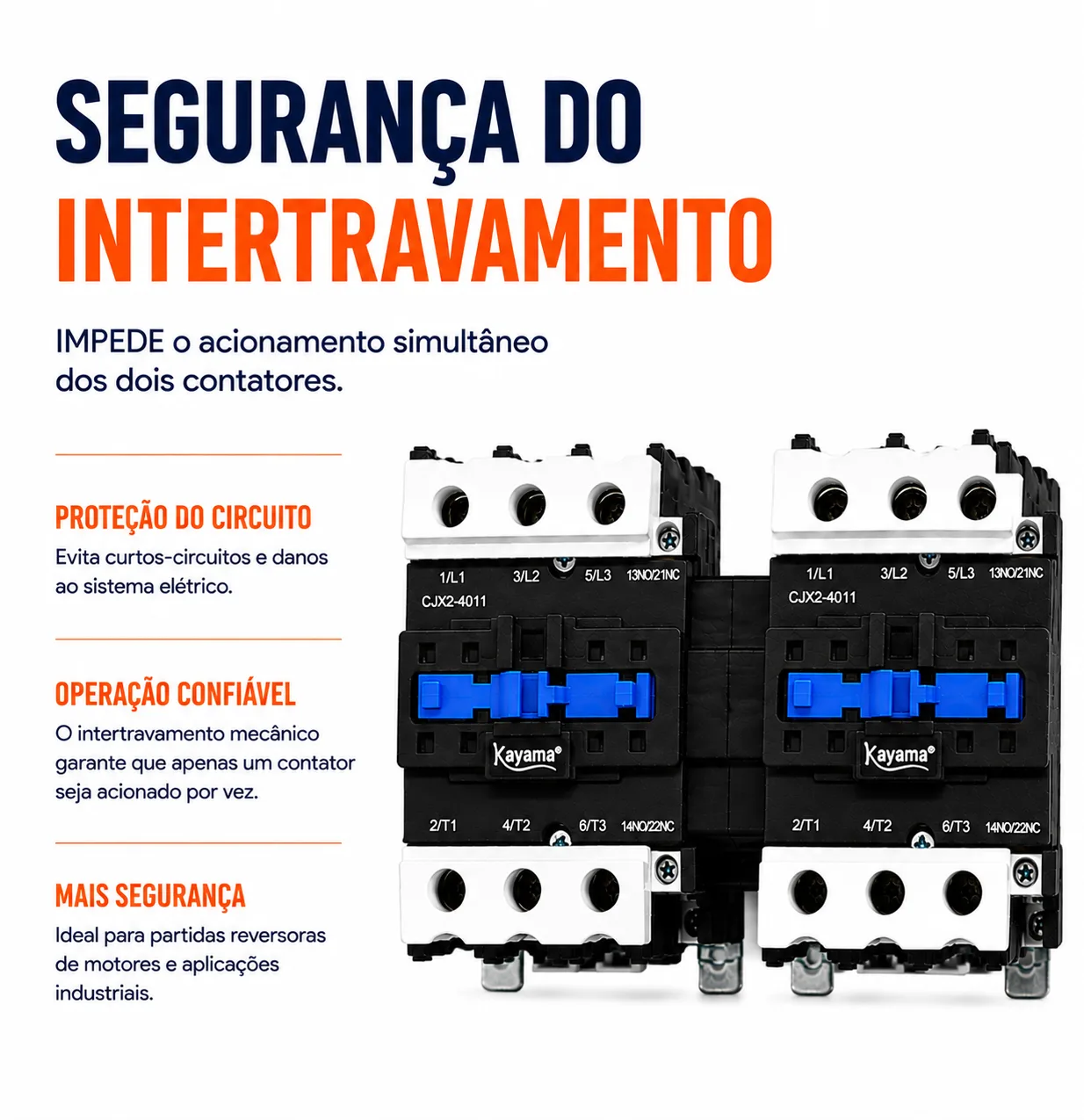

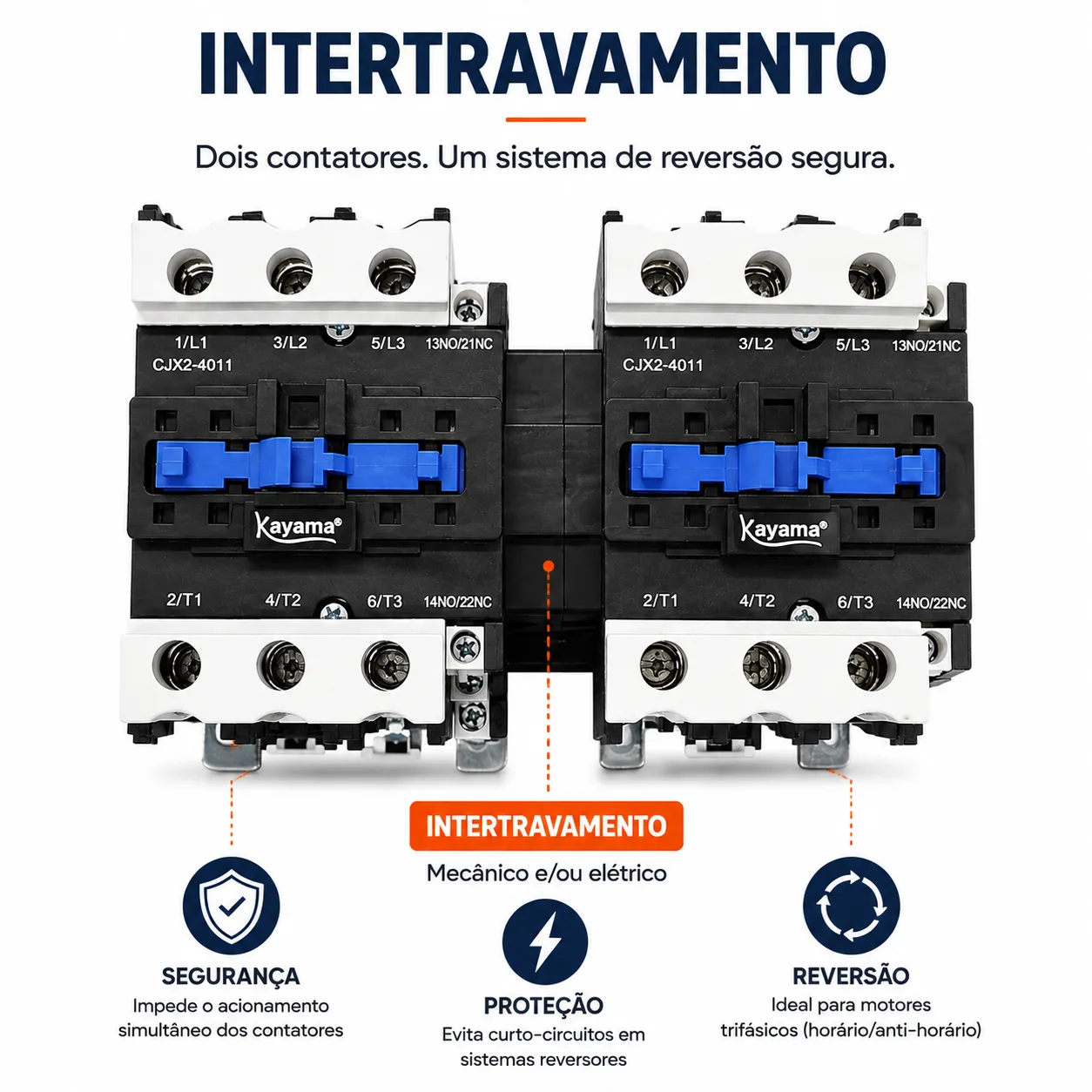

Funcionamento do Intertravamento

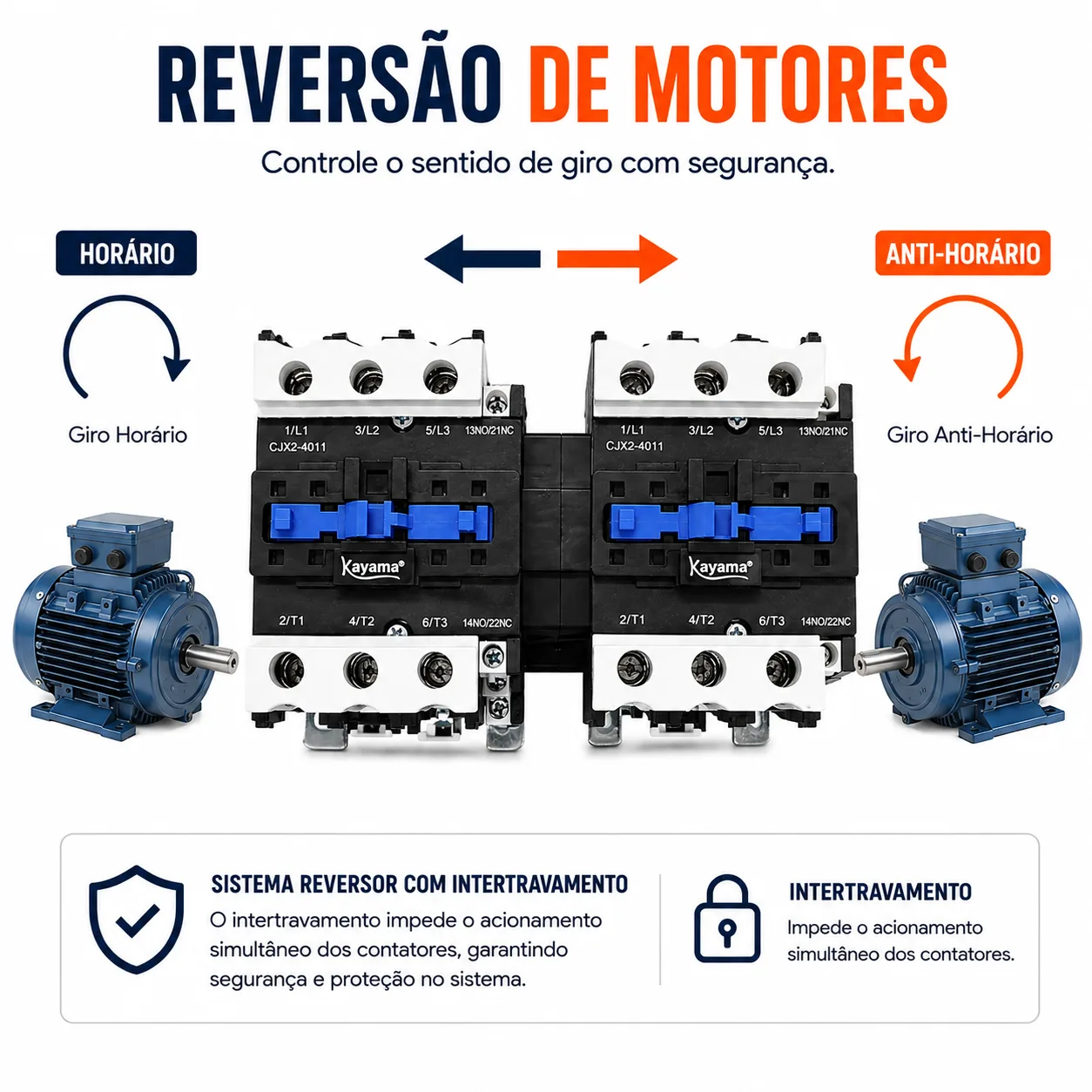

Em uma aplicação reversora, um dos contatores realiza o acionamento correspondente a um sentido de rotação do motor, enquanto o segundo realiza o acionamento no sentido oposto por meio da alteração apropriada da sequência de fases.

O sistema de intertravamento atua para impedir o fechamento simultâneo dos dois contatores, condição fundamental para a operação adequada do circuito reversor.

Os contatos auxiliares 1NA + 1NF de cada unidade também podem ser empregados na lógica de intertravamento elétrico, sinalização e confirmação do estado do circuito.

Quando utilizado em conjunto com intertravamento mecânico, o sistema oferece uma segunda barreira física contra o acionamento simultâneo.

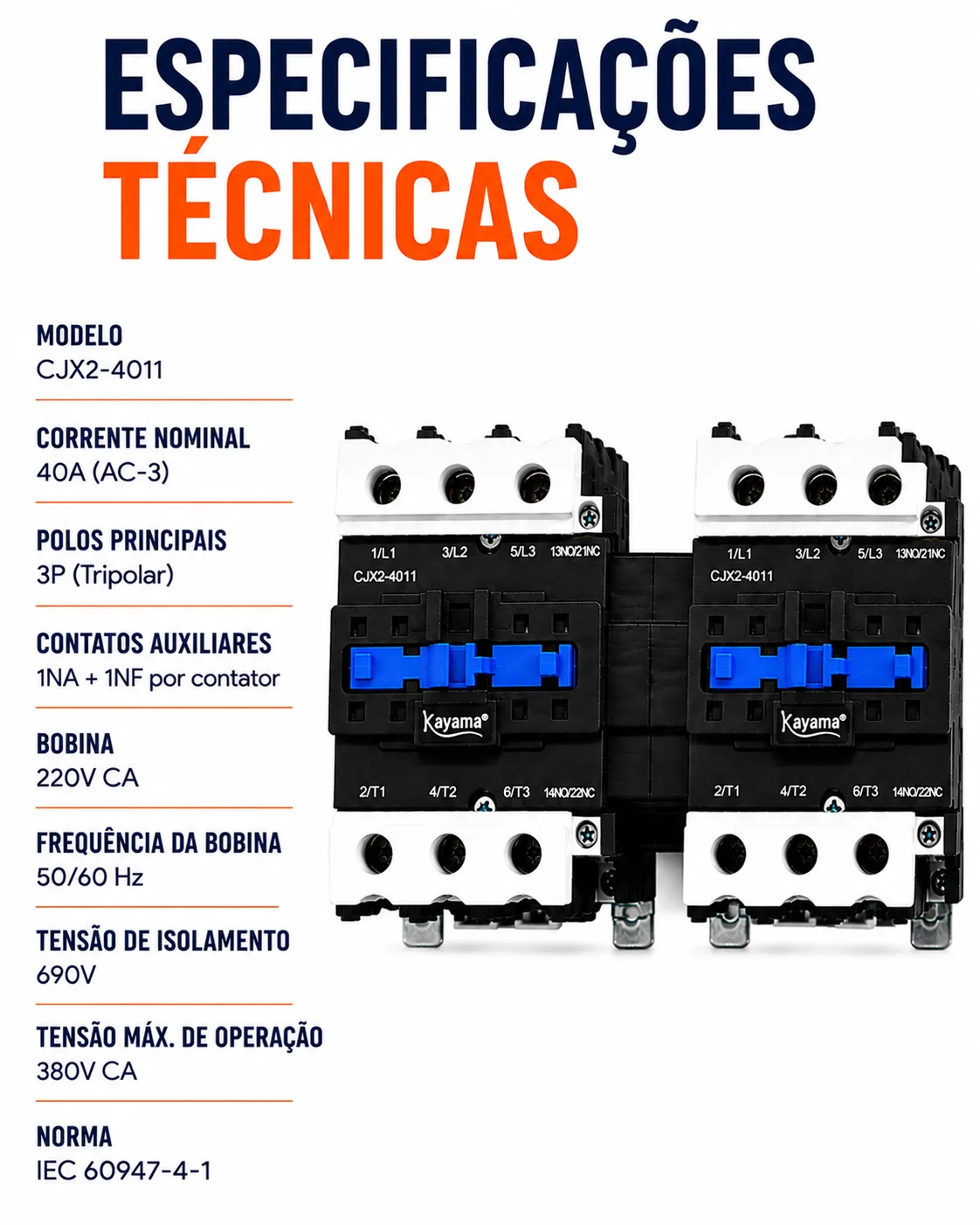

Especificações

Marca: Kayama
Modelo: CJX2-4011B
Quantidade: 2 contatores
Tipo: conjunto reversor com intertravamento
Corrente nominal: 40 A – AC-3 por contator
Polos: 3P por unidade
Contatos auxiliares: 1NA + 1NF por unidade
Bobina: 220 Vca
Frequência: 50/60 Hz
Intertravamento: mecânico/elétrico, conforme configuração do conjunto

Dimensões

8 × 13 × 12 cm (largura × altura × profundidade).

Instalação

A utilização em circuitos reversores exige ligação adequada dos contatores, incluindo a correta inversão da sequência de fases e implementação do sistema de intertravamento.

O conjunto deve ser dimensionado conforme a corrente nominal do motor, categoria de utilização, tensão do circuito, regime de serviço, características de partida e frequência de manobras.

O intertravamento não substitui os demais dispositivos de proteção exigidos pelo projeto elétrico.

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto, os dispositivos de proteção e as normas técnicas aplicáveis.

Identificação do Produto

NCM: 8536.49.00
GTIN/EAN: 7900370001108

Produto Kayama

O Conjunto CJX2-4011B com Intertravamento é um produto exclusivo Kayama, desenvolvido para reversão de motores trifásicos e integração em sistemas profissionais de comando e automação elétrica.
