Contator Tripolar duplo CJX2-6511B - 220V- 50/60 HZ - com intertravamento - KAYAMA

Descrição Técnica

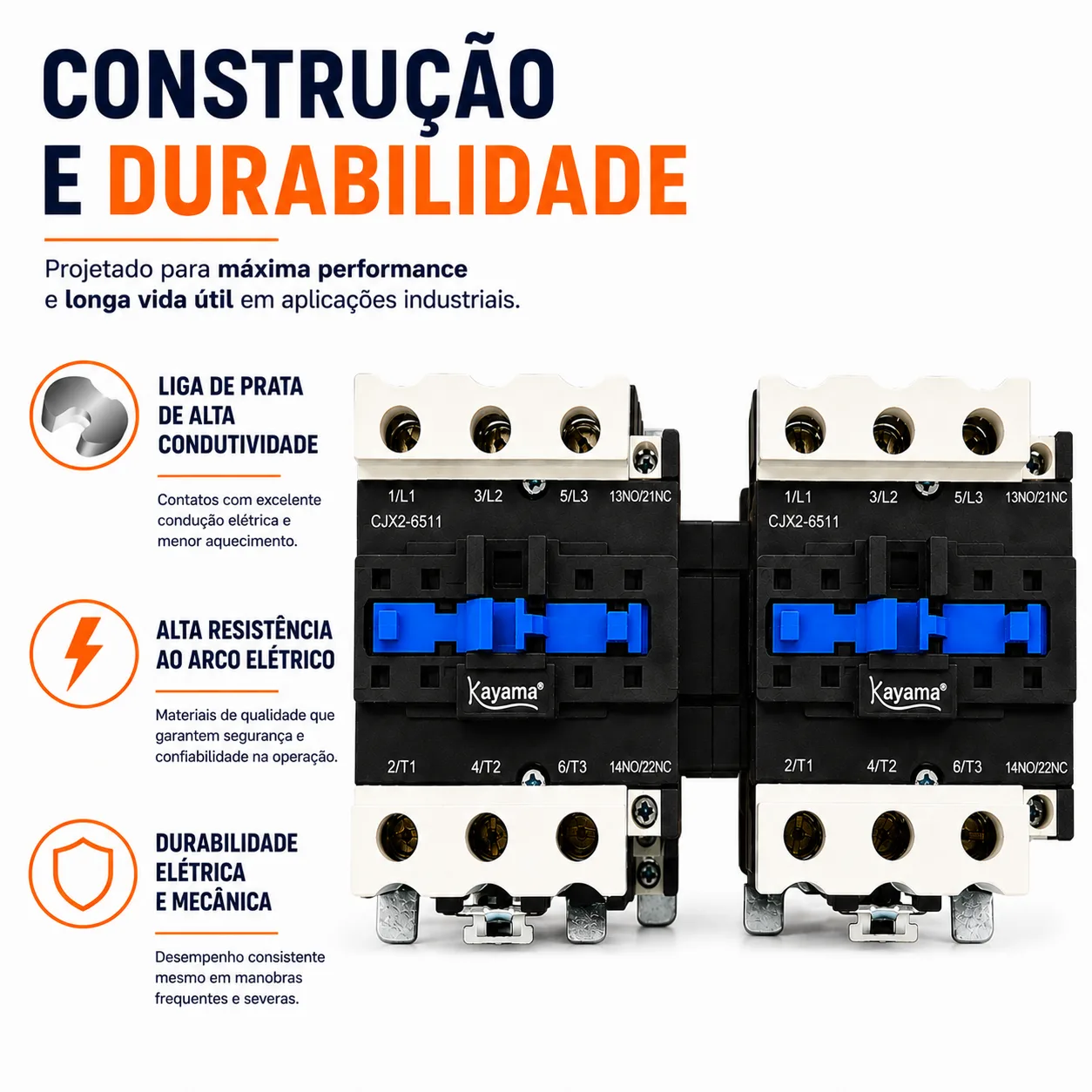

O Conjunto de Contatores Tripolares Kayama CJX2-6511B com Intertravamento foi desenvolvido para aplicações profissionais de comando reversor, automação e controle de motores trifásicos.

O conjunto utiliza dois contatores tripolares CJX2-6511B, associados a um sistema de intertravamento destinado a impedir o acionamento simultâneo das duas unidades quando corretamente instalado e configurado.

Cada contator possui 3 polos principais e contatos auxiliares 1NA + 1NF, permitindo sua integração a circuitos de retenção, sinalização, bloqueio, intertravamento e outras lógicas de comando.

A configuração é especialmente adequada para circuitos de reversão do sentido de rotação de motores trifásicos, nos quais os dois contatores são acionados de forma alternada para realizar a alteração apropriada da sequência de fases aplicada à carga.

Características Técnicas

• Modelo dos contatores: CJX2-6511B
• Configuração: conjunto duplo
• Quantidade: 2 contatores
• Tipo: contatores tripolares
• Polos principais: 3P por unidade

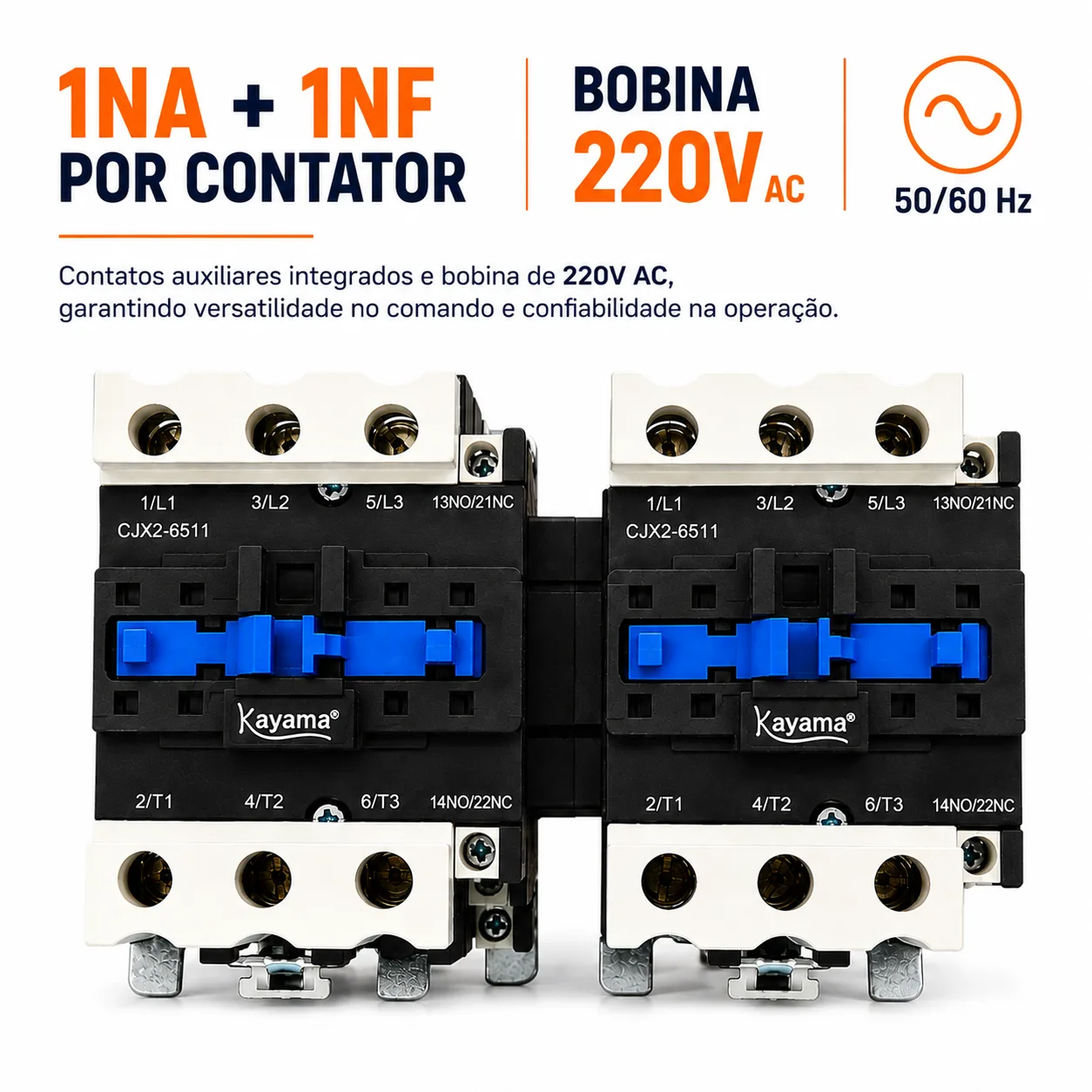

• Contatos auxiliares: 1NA + 1NF por unidade

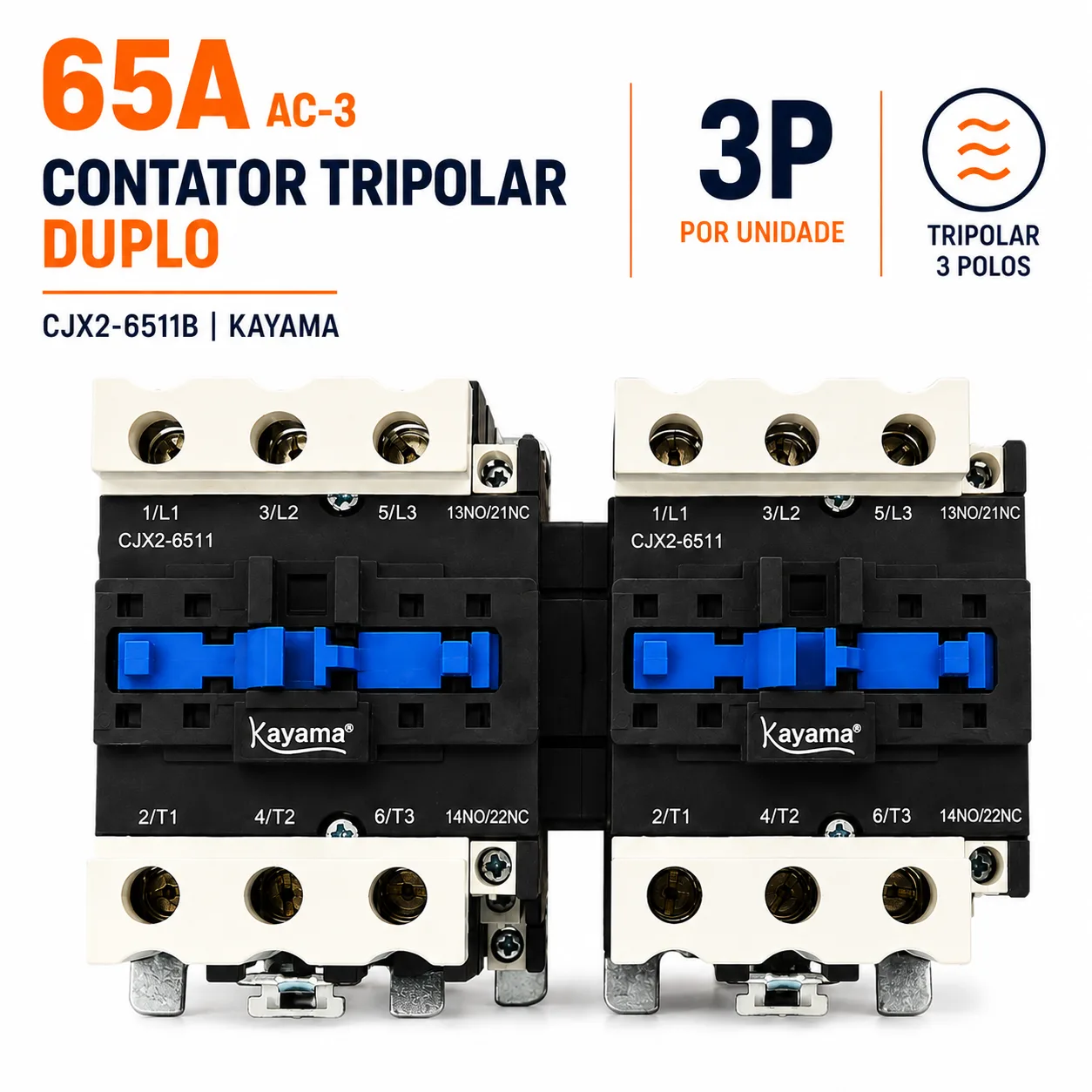

• Corrente nominal: 65 A em categoria AC-3 por contator
• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Sistema de intertravamento: integrado ao conjunto, conforme configuração

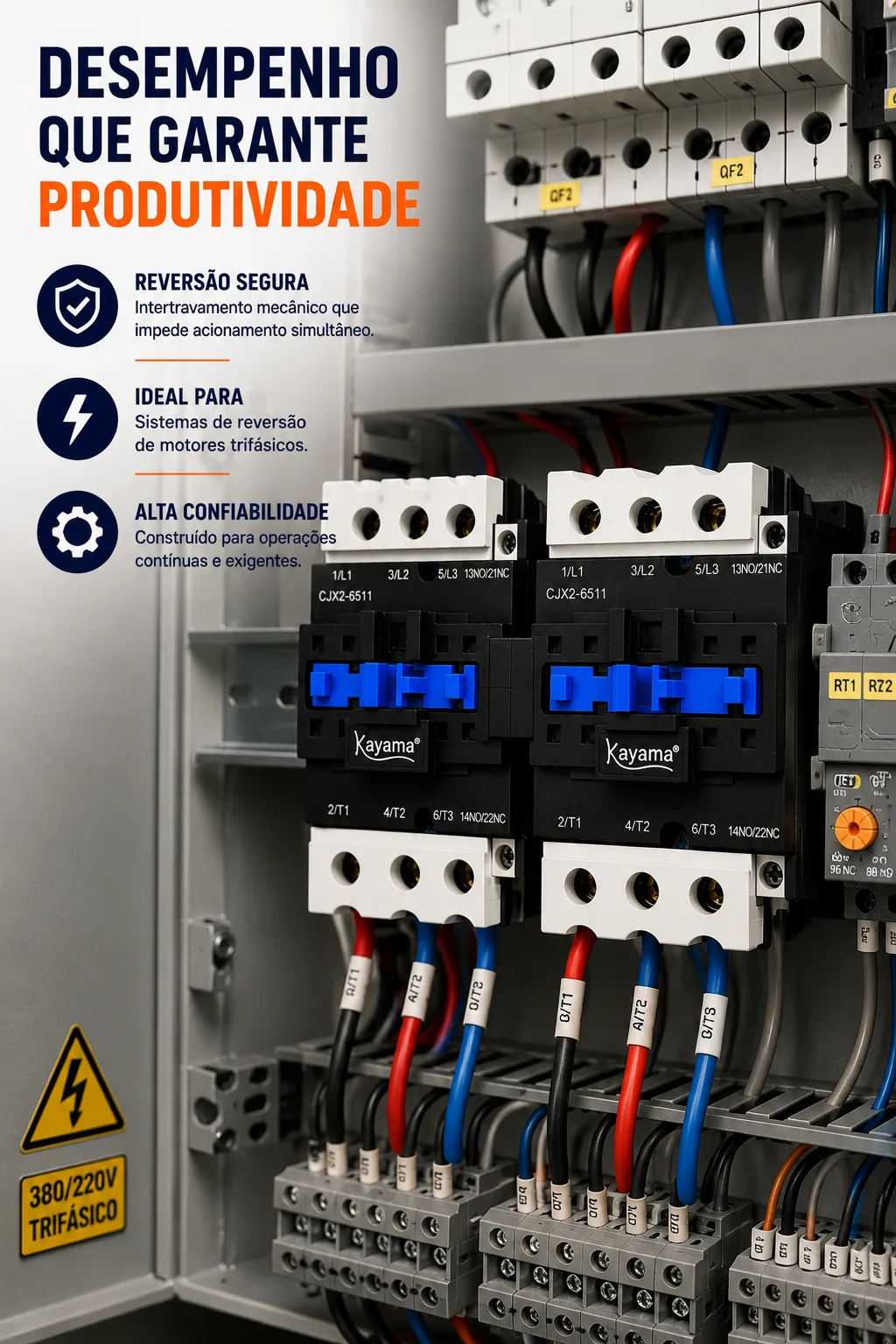

• Aplicação principal: circuitos reversores de motores trifásicos

Funcionamento do Intertravamento

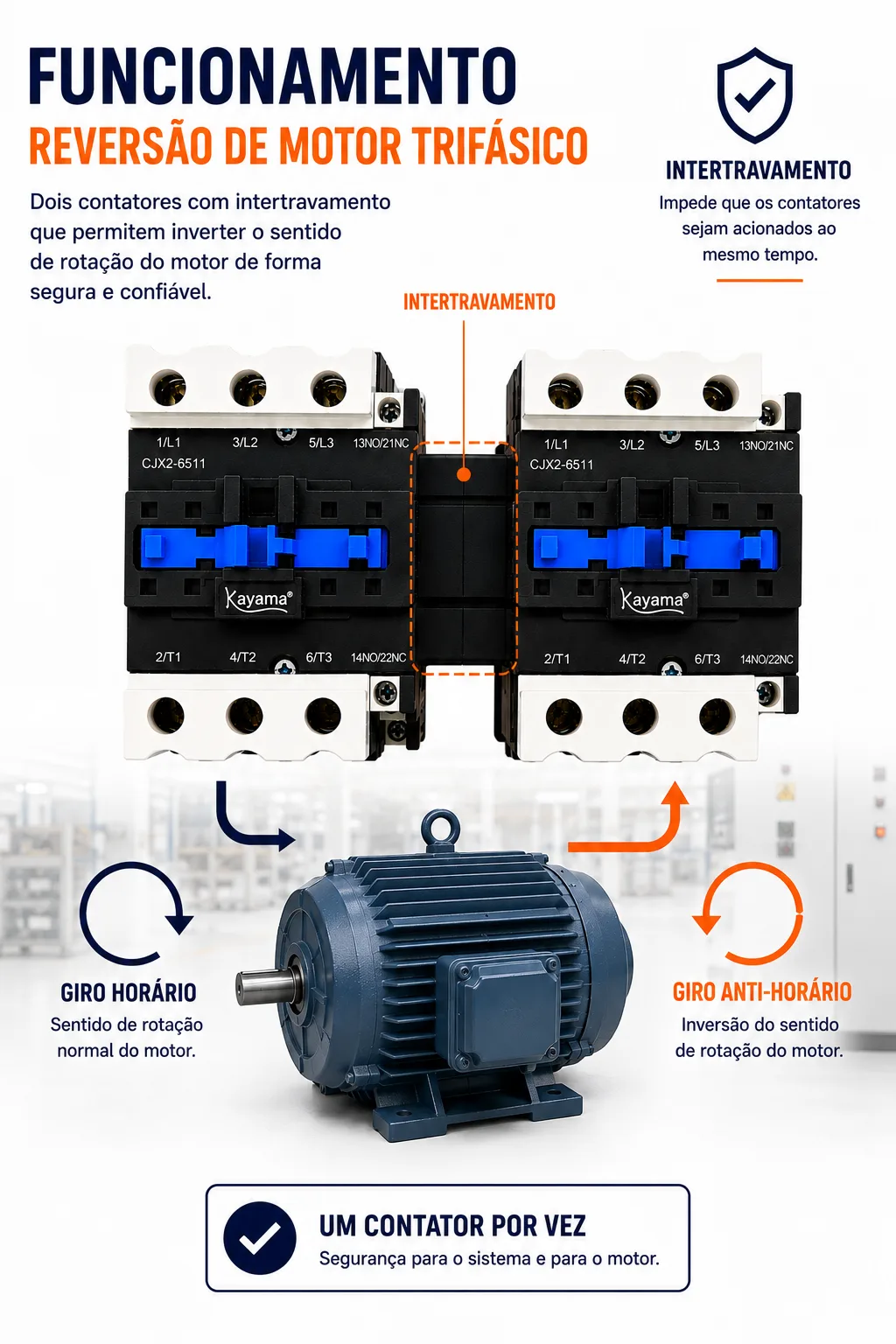

Em uma aplicação reversora, um dos contatores realiza o acionamento correspondente a um sentido de rotação do motor, enquanto o segundo realiza o acionamento do sentido oposto por meio da alteração apropriada da sequência de fases.

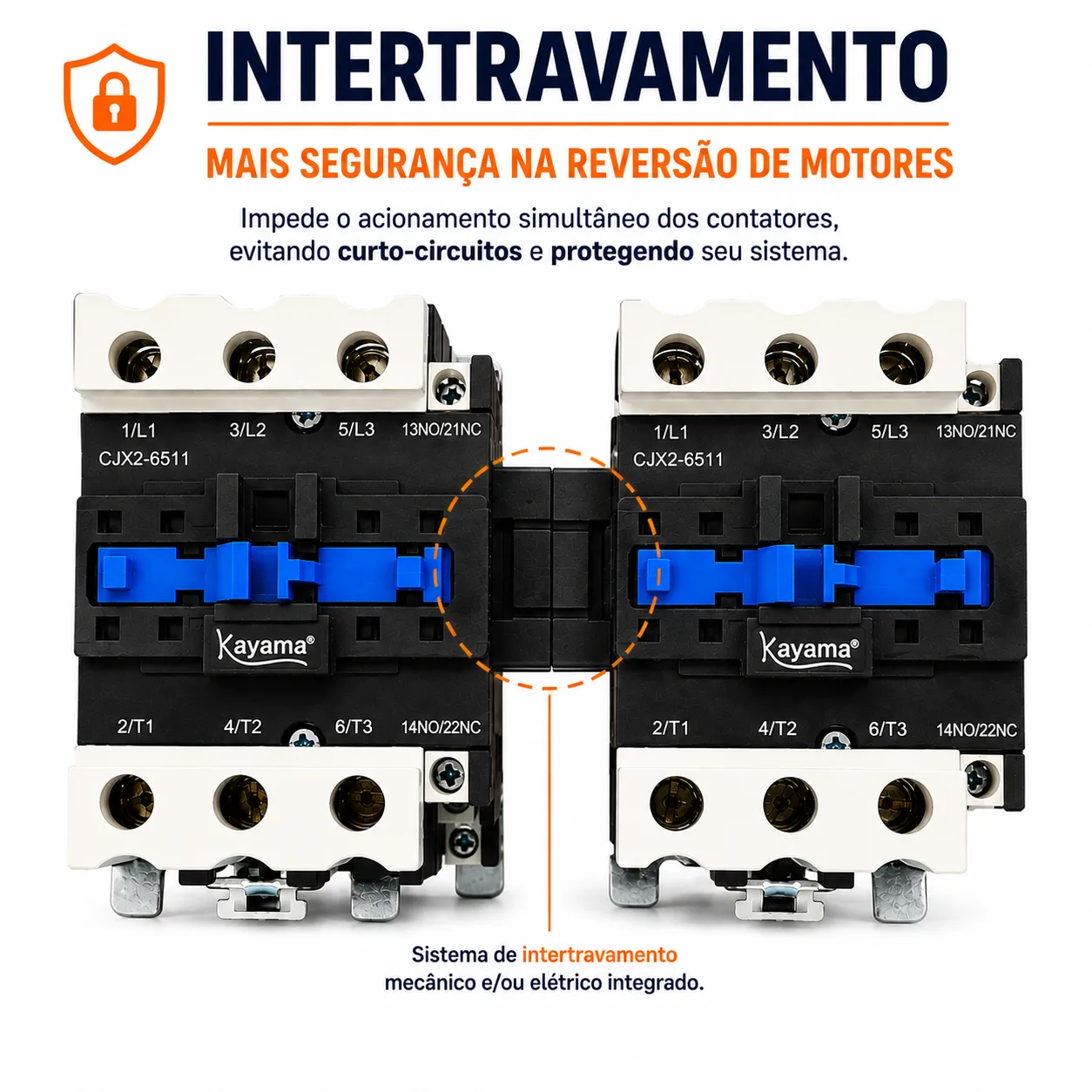

O sistema de intertravamento atua para impedir o fechamento simultâneo dos dois contatores, condição fundamental para o funcionamento adequado do circuito reversor.

Os contatos auxiliares 1NA + 1NF de cada unidade podem ser empregados na lógica de intertravamento elétrico, sinalização, retenção e confirmação do estado do circuito.

Quando a configuração utiliza intertravamento mecânico associado ao elétrico, os dois sistemas podem atuar de forma complementar, contribuindo para evitar acionamentos simultâneos indevidos.

Especificações

• Marca: Kayama
• Modelo: CJX2-6511B
• Quantidade: 2 contatores
• Tipo: conjunto reversor com intertravamento
• Corrente nominal: 65 A – AC-3 por contator
• Polos: 3P por unidade
• Contatos auxiliares: 1NA + 1NF por unidade
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Intertravamento: mecânico/elétrico, conforme configuração do conjunto

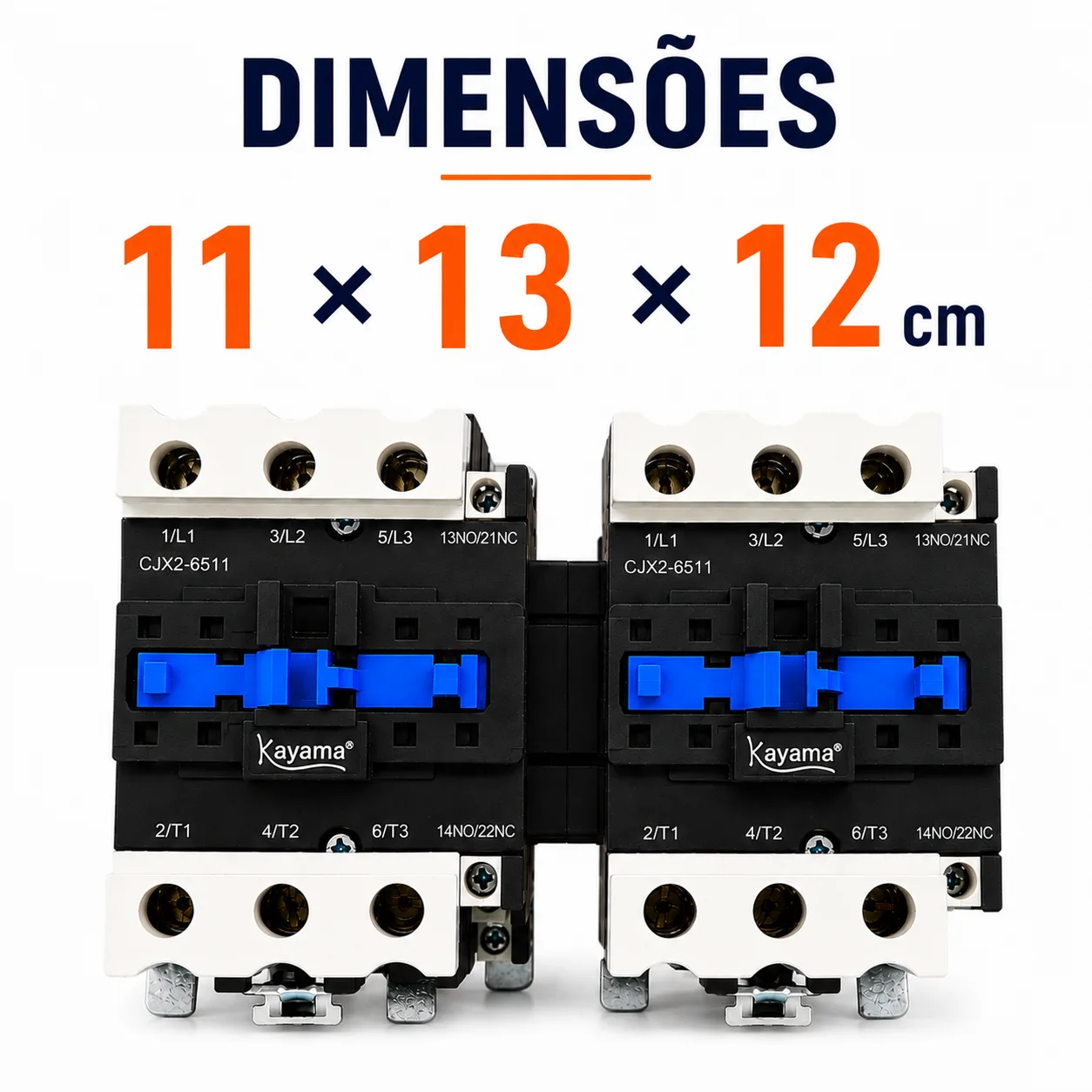

Dimensões

9 × 13 × 9 cm (largura × altura × profundidade).

Instalação

A utilização em circuitos reversores exige a ligação adequada dos contatores, incluindo a correta inversão da sequência de fases e a implementação do sistema de intertravamento.

O conjunto deve ser dimensionado de acordo com a corrente nominal do motor, categoria de utilização, tensão do circuito, regime de serviço, características de partida e frequência de manobras.

O sistema de intertravamento não substitui os dispositivos de proteção previstos no projeto elétrico, como proteção contra curto-circuito e sobrecarga.

A instalação e a manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Identificação do Produto

• NCM: 8536.49.00
• GTIN/EAN: 7900370001122

Produto Kayama

O Conjunto CJX2-6511B com Intertravamento é um produto exclusivo Kayama, destinado a aplicações profissionais de reversão de motores trifásicos, comando elétrico e automação.
