Contator Tripolar duplo CJX2-8011B - 220V- 50/60 HZ - com intertravamento - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

Essa configuração é especialmente indicada para circuitos de reversão do sentido de rotação de motores trifásicos, nos quais os contatores atuam alternadamente para modificar a sequência de fases aplicada à carga.

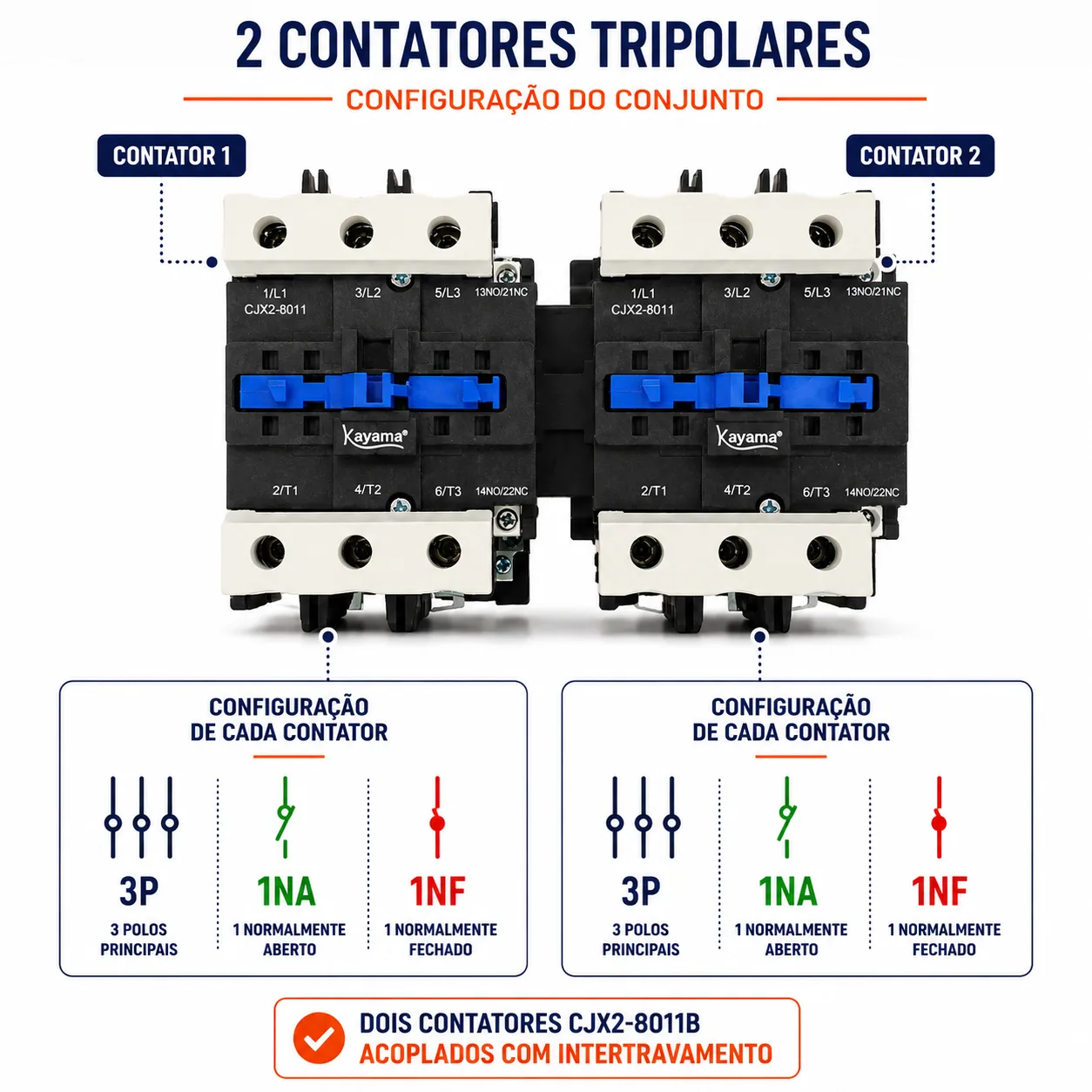

Cada contator possui 3 polos principais e contatos auxiliares 1NA + 1NF, permitindo integração a circuitos de retenção, sinalização, bloqueio, intertravamento e outras lógicas de comando.

O conjunto utiliza dois contatores tripolares CJX2-8011B, associados a um sistema de intertravamento destinado a impedir o acionamento simultâneo das duas unidades quando corretamente instalado e configurado.

O Conjunto de Contatores Tripolares Kayama CJX2-8011B com Intertravamento é desenvolvido para aplicações profissionais de comando reversor, automação e controle de motores trifásicos.

Características Técnicas

• Modelo dos contatores: CJX2-8011B
• Configuração: Conjunto duplo
• Quantidade: 2 contatores
• Tipo: Contatores tripolares
• Polos principais: 3P por unidade
• Contatos auxiliares: 1NA + 1NF por unidade
• Corrente nominal: 80 A em categoria AC-3 por contator

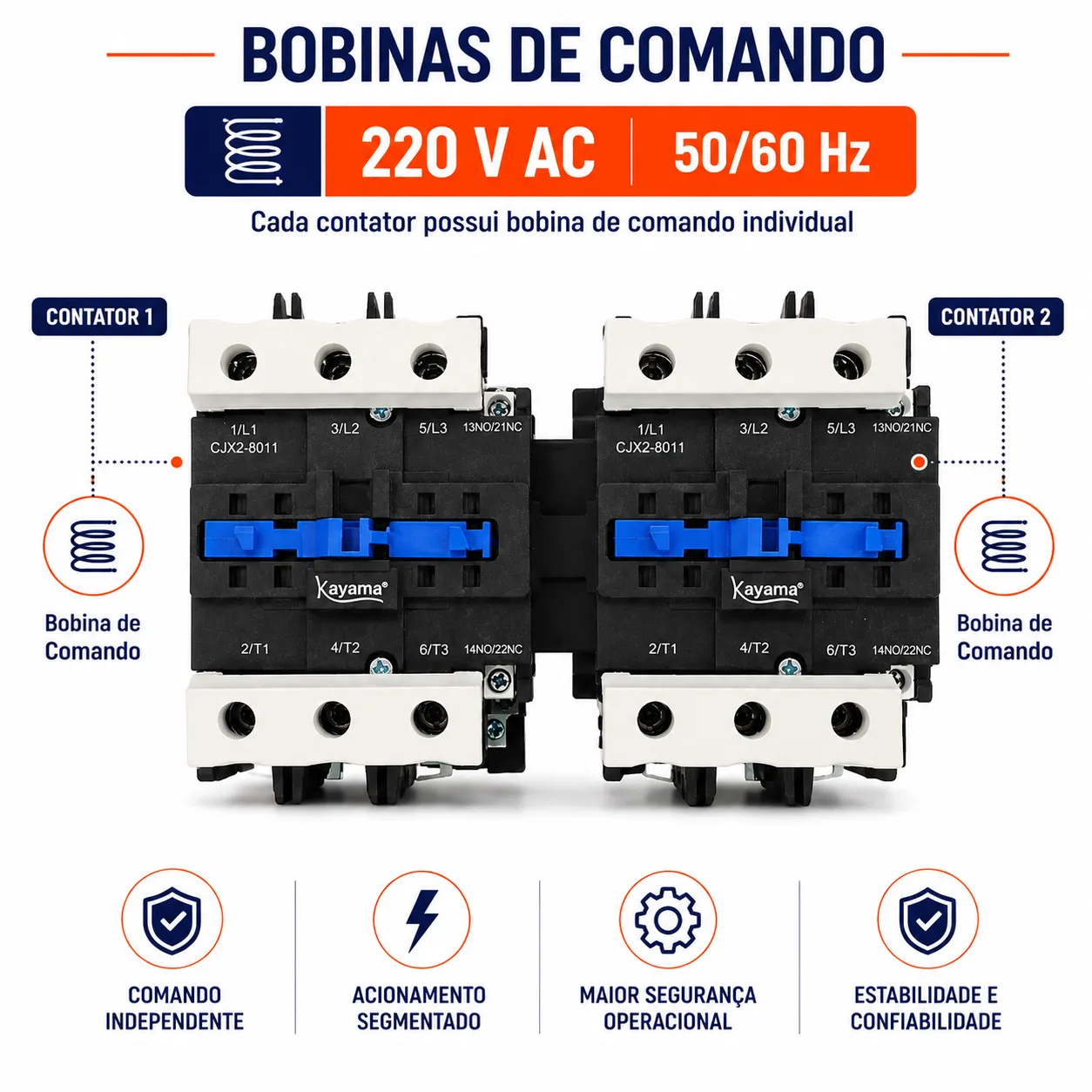

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Sistema de intertravamento: Integrado ao conjunto, conforme configuração
• Aplicação principal: Circuitos reversores de motores trifásicos

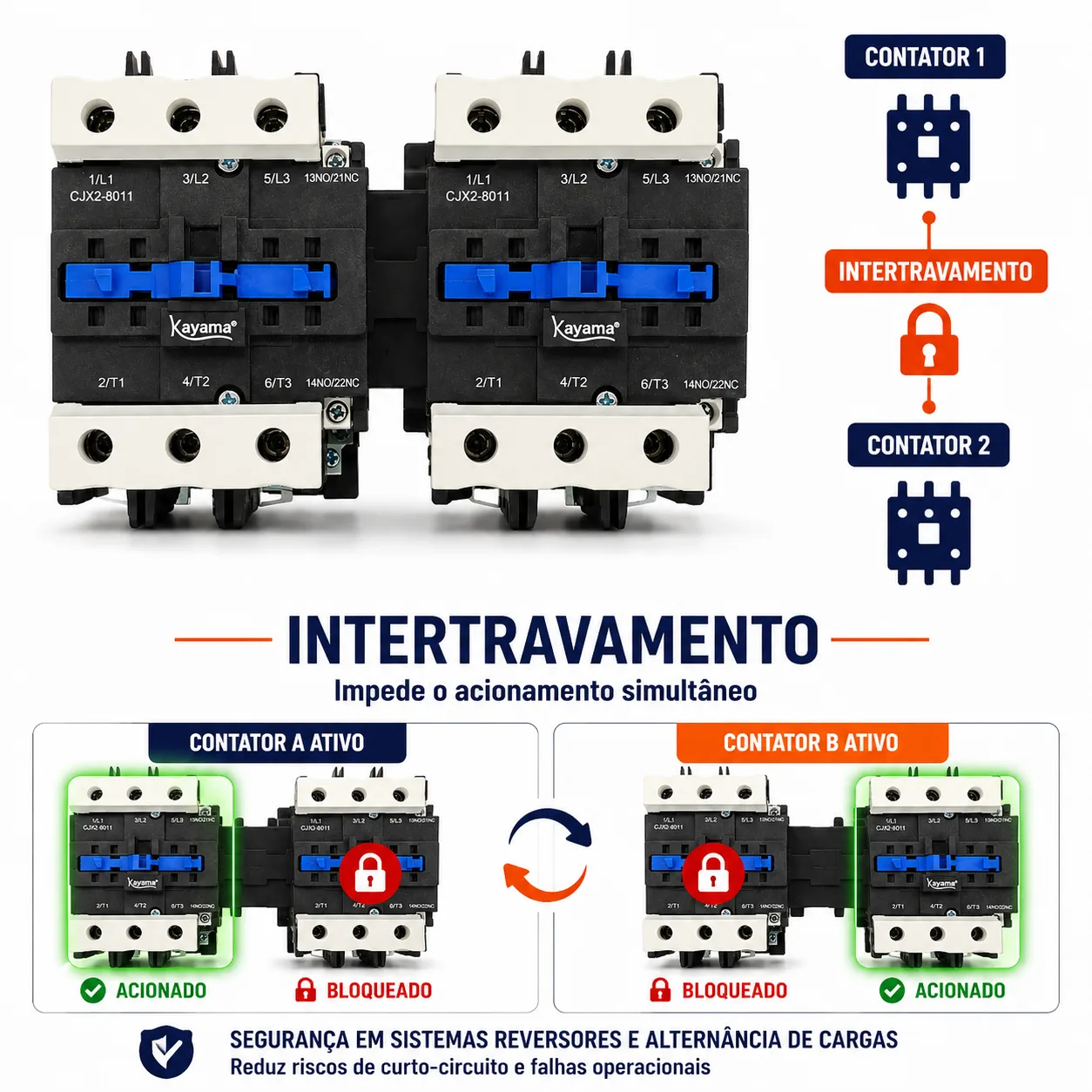

Funcionamento do Intertravamento

Quando o conjunto possui intertravamento mecânico associado ao elétrico, os dois sistemas podem atuar de forma complementar para reduzir a possibilidade de acionamentos simultâneos indevidos.

Os contatos auxiliares 1NA + 1NF de cada unidade podem participar da lógica de intertravamento elétrico, sinalização, retenção e confirmação de estado do circuito.

O sistema de intertravamento atua para impedir o fechamento simultâneo dos dois contatores, condição fundamental para a operação adequada de um circuito reversor.

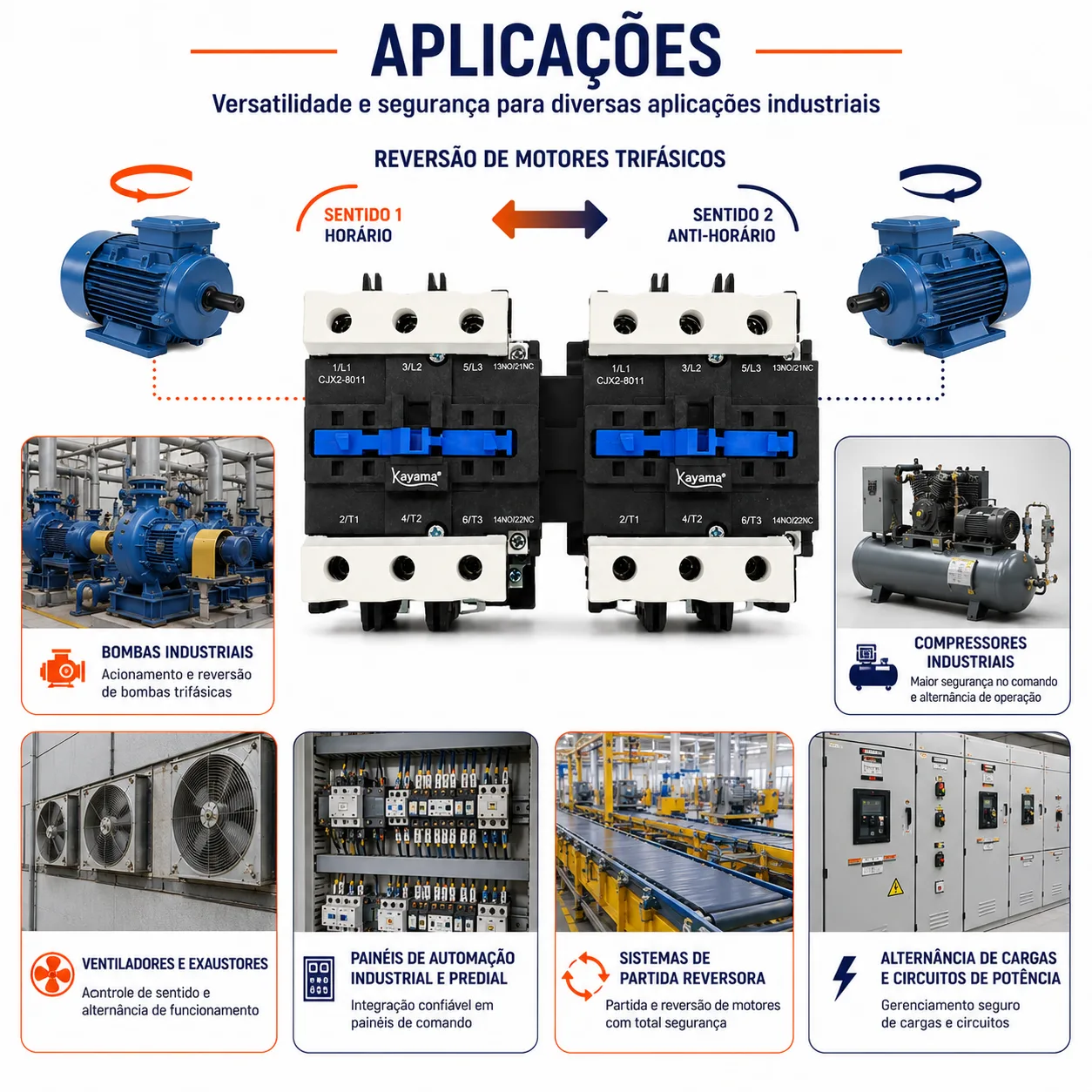

Em uma aplicação reversora, um dos contatores realiza o acionamento correspondente a um sentido de rotação do motor, enquanto o segundo realiza o acionamento no sentido oposto por meio da alteração apropriada da sequência de fases.

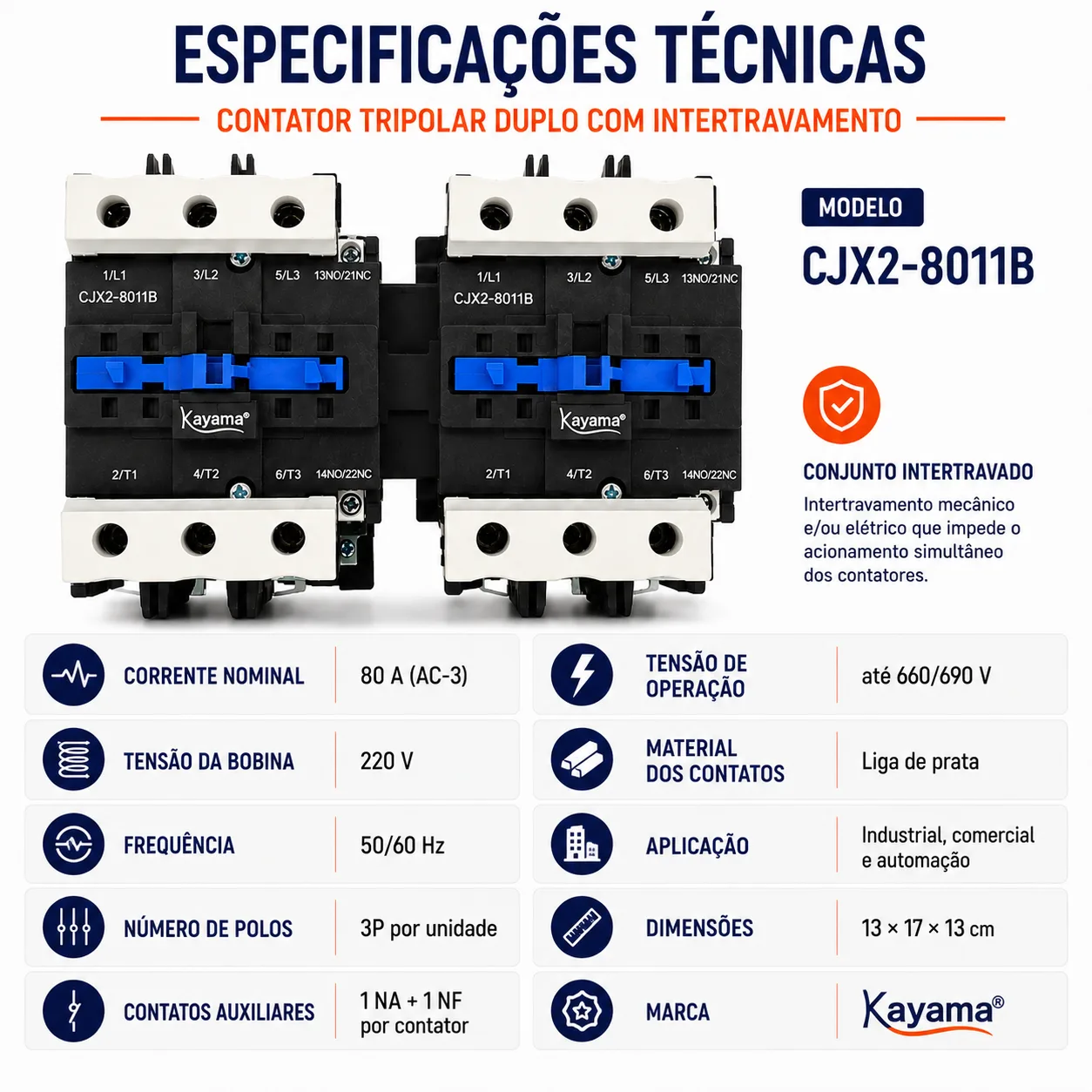

Especificações

• Marca: Kayama
• Modelo: CJX2-8011B
• Quantidade: 2 contatores
• Tipo: Conjunto reversor com intertravamento
• Corrente nominal: 80 A – AC-3 por contator
• Polos principais: 3P por unidade
• Contatos auxiliares: 1NA + 1NF por unidade
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Intertravamento: Mecânico/elétrico, conforme configuração do conjunto

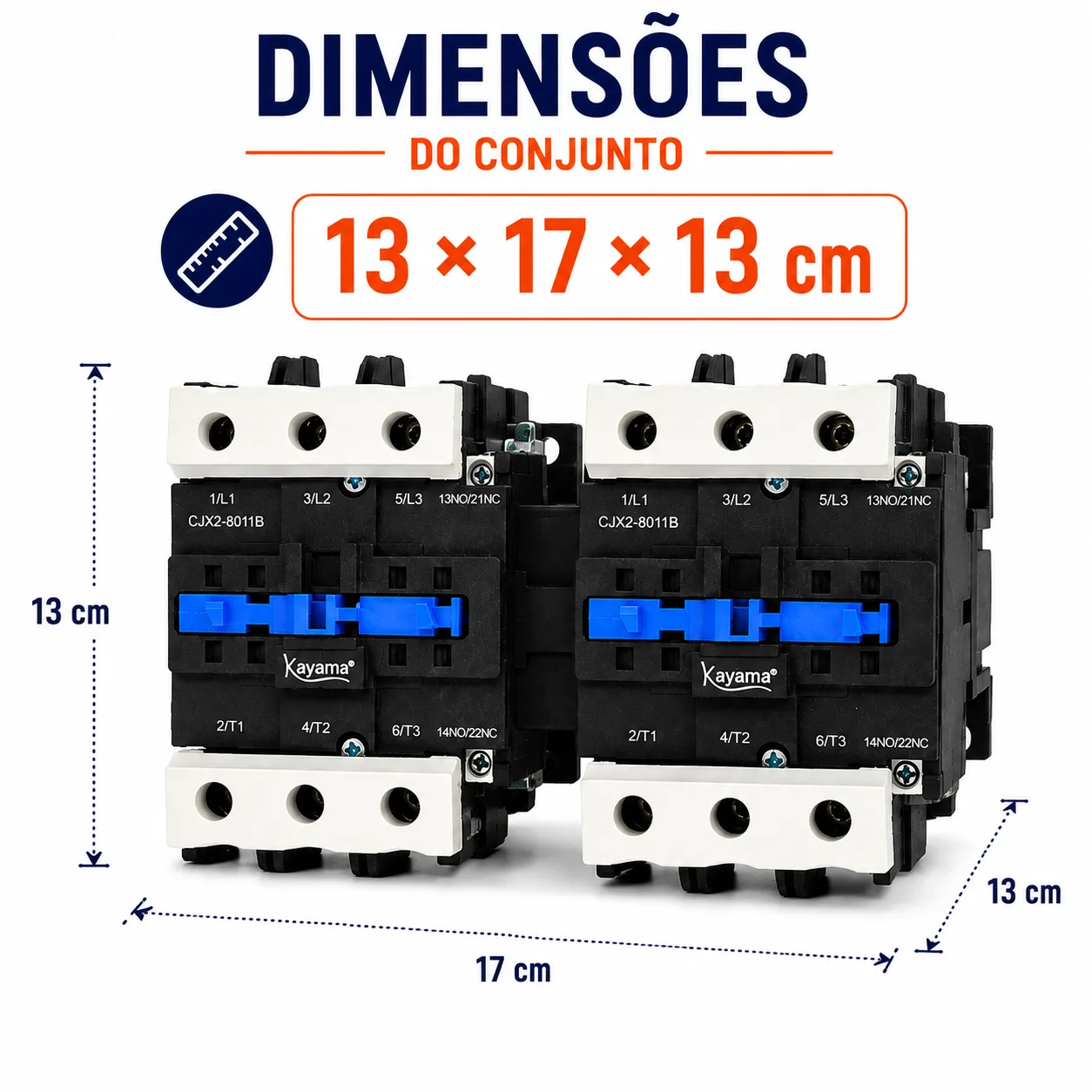

Dimensões

• Largura: 9 cm
• Altura: 13 cm
• Profundidade: 13 cm

Conforme registro do produto CJX2-8011B nas planilhas Kayama:

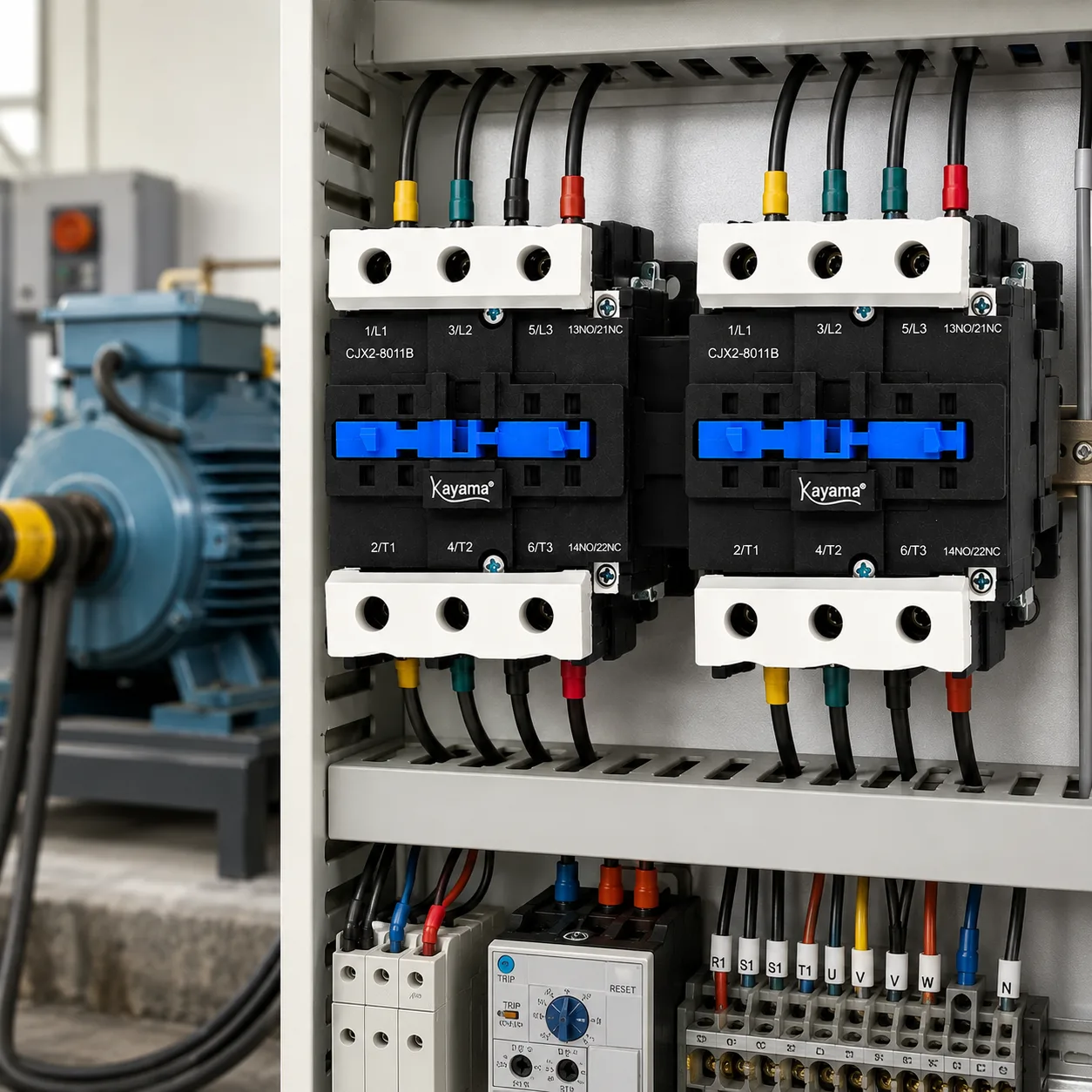

Instalação

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto, os dispositivos de proteção e as normas técnicas aplicáveis.

O sistema de intertravamento não substitui os dispositivos de proteção previstos no projeto elétrico, como proteção contra curto-circuito e sobrecarga.

O conjunto deve ser dimensionado conforme a corrente nominal do motor, categoria de utilização, tensão do circuito, regime de serviço, características de partida e frequência de manobras.

A utilização em circuitos reversores exige ligação adequada dos contatores, incluindo a correta inversão da sequência de fases e implementação do sistema de intertravamento.

Produto Kayama

O Conjunto CJX2-8011B com Intertravamento é um produto exclusivo Kayama, desenvolvido para aplicações de reversão de motores trifásicos e integração em sistemas profissionais de comando e automação elétrica.
