Disjuntor Caixa Moldada MCCB-KD630 -03225 - Tripolar 225A - KAYAMA

Descrição Técnica

O produto possui acionamento manual, indicação visual de posição liga/desliga e construção em caixa moldada, com fixação em painel ou base por parafusos.

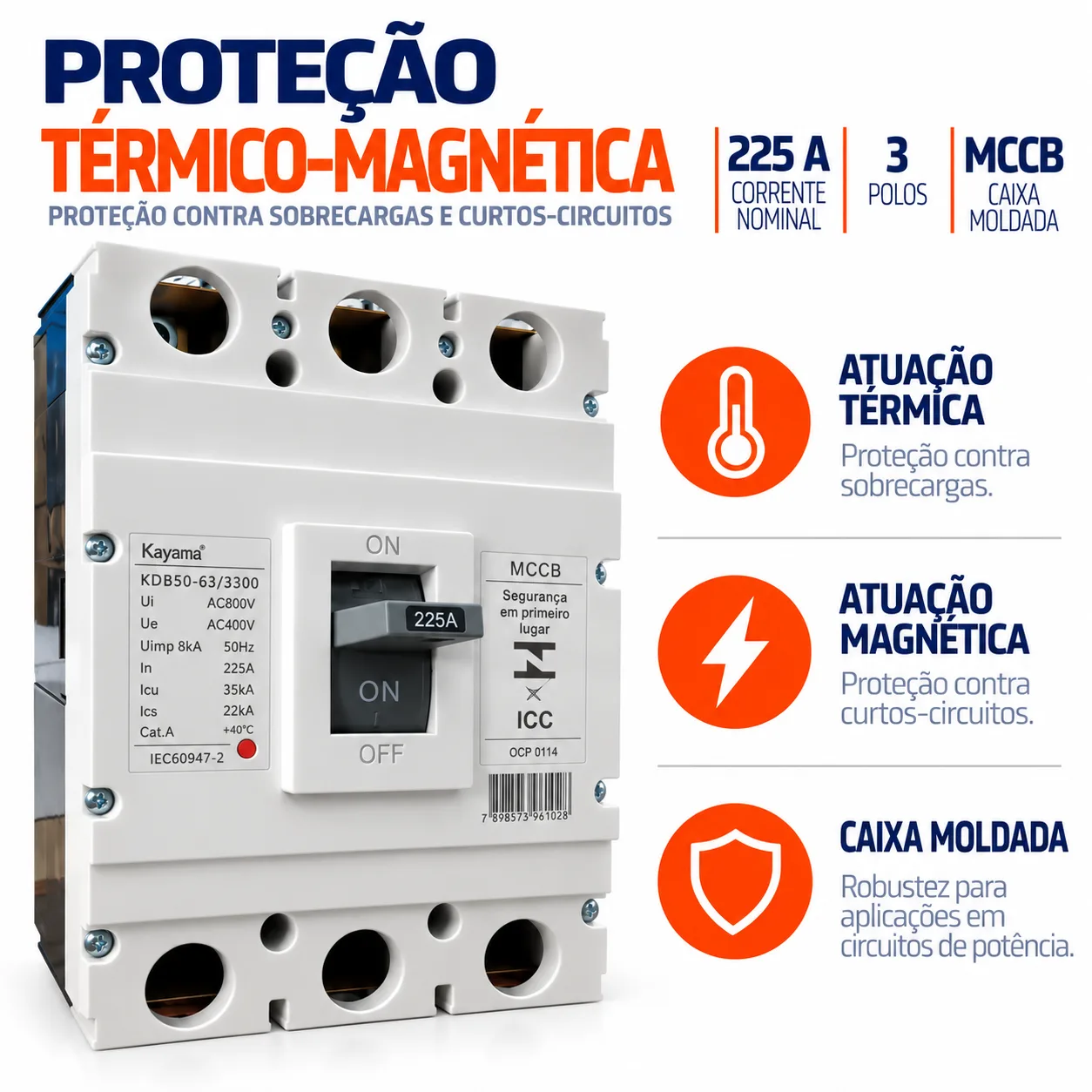

O sistema de disparo térmico-magnético, conforme a configuração do modelo, permite atuação diante de condições de sobrecarga e correntes elevadas associadas a curtos-circuitos, contribuindo para a proteção dos condutores e equipamentos associados ao circuito.

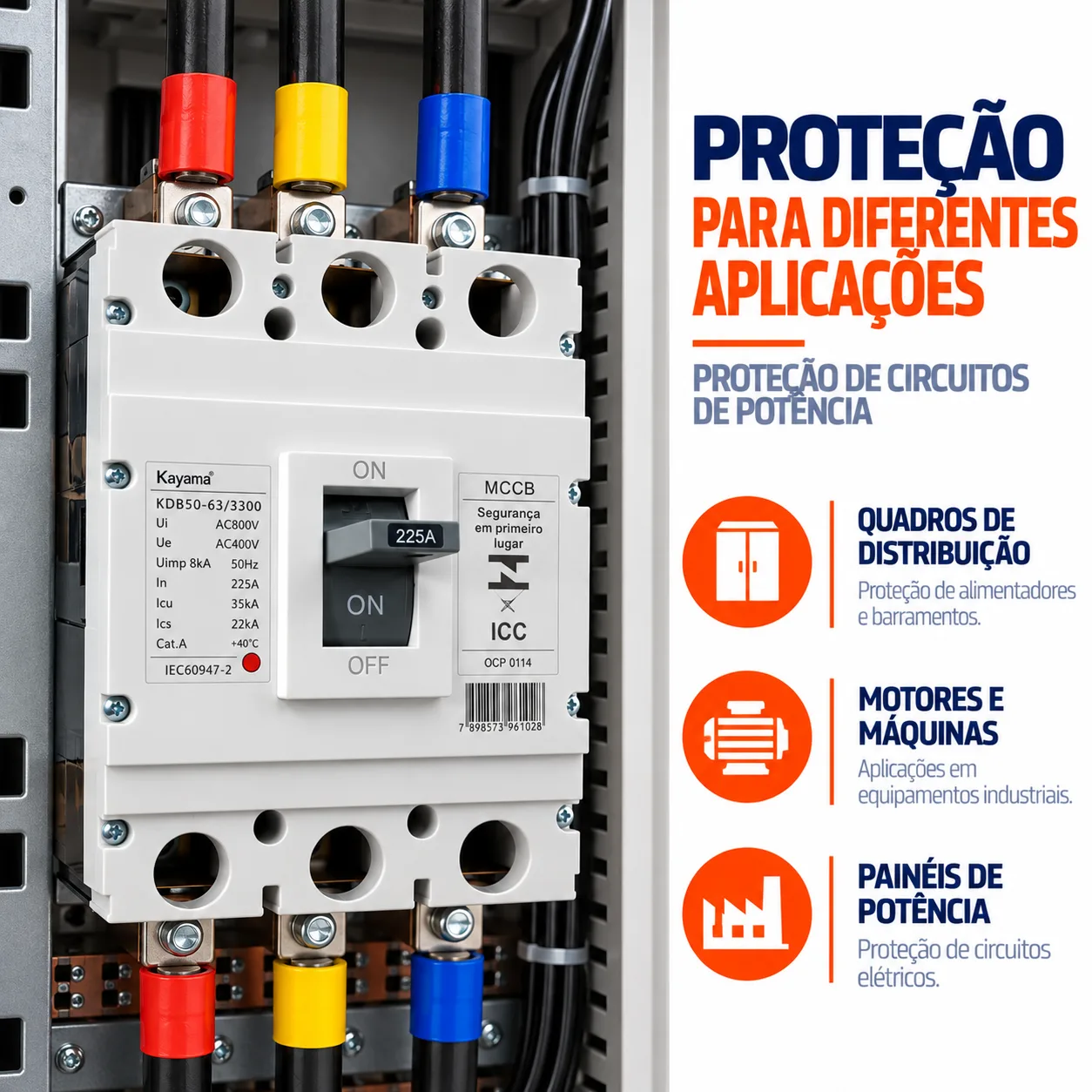

Com configuração tripolar (3P) e corrente nominal de 225 A, é indicado para a proteção de alimentadores, subquadros, barramentos, circuitos trifásicos e cargas de potência, desde que corretamente dimensionado de acordo com as características elétricas da instalação.

O Disjuntor Tripolar Caixa Moldada Kayama 225 A é um dispositivo de proteção e manobra destinado a circuitos elétricos de baixa tensão, desenvolvido para aplicações industriais, comerciais e em painéis de distribuição.

Características Técnicas

• Tipo: Disjuntor em caixa moldada – MCCB
• Número de polos: 3P – tripolar
• Corrente nominal: 225 A
• Sistema de disparo: Térmico-magnético
• Proteção: Sobrecarga e curto-circuito, conforme características do modelo
• Montagem: Fixação em painel/base por parafusos
• Acionamento: Manual
• Indicação de posição: Liga/desliga visível no mecanismo de acionamento
• Construção: Corpo em caixa moldada
• Aplicação: Sistemas elétricos de baixa tensão
• Marca: Kayama

Funcionamento

Após uma atuação de proteção, a causa da falha deve ser identificada e corrigida antes do restabelecimento do circuito.

• Proteção térmica: destinada à atuação em condições de sobrecarga prolongada.
• Proteção magnética: destinada à atuação diante de correntes elevadas associadas a curtos-circuitos.

Em situações de sobrecorrente, o mecanismo de disparo atua conforme suas características construtivas:

Durante a operação normal, o disjuntor permanece fechado e permite a passagem da corrente elétrica dentro das condições previstas de utilização.

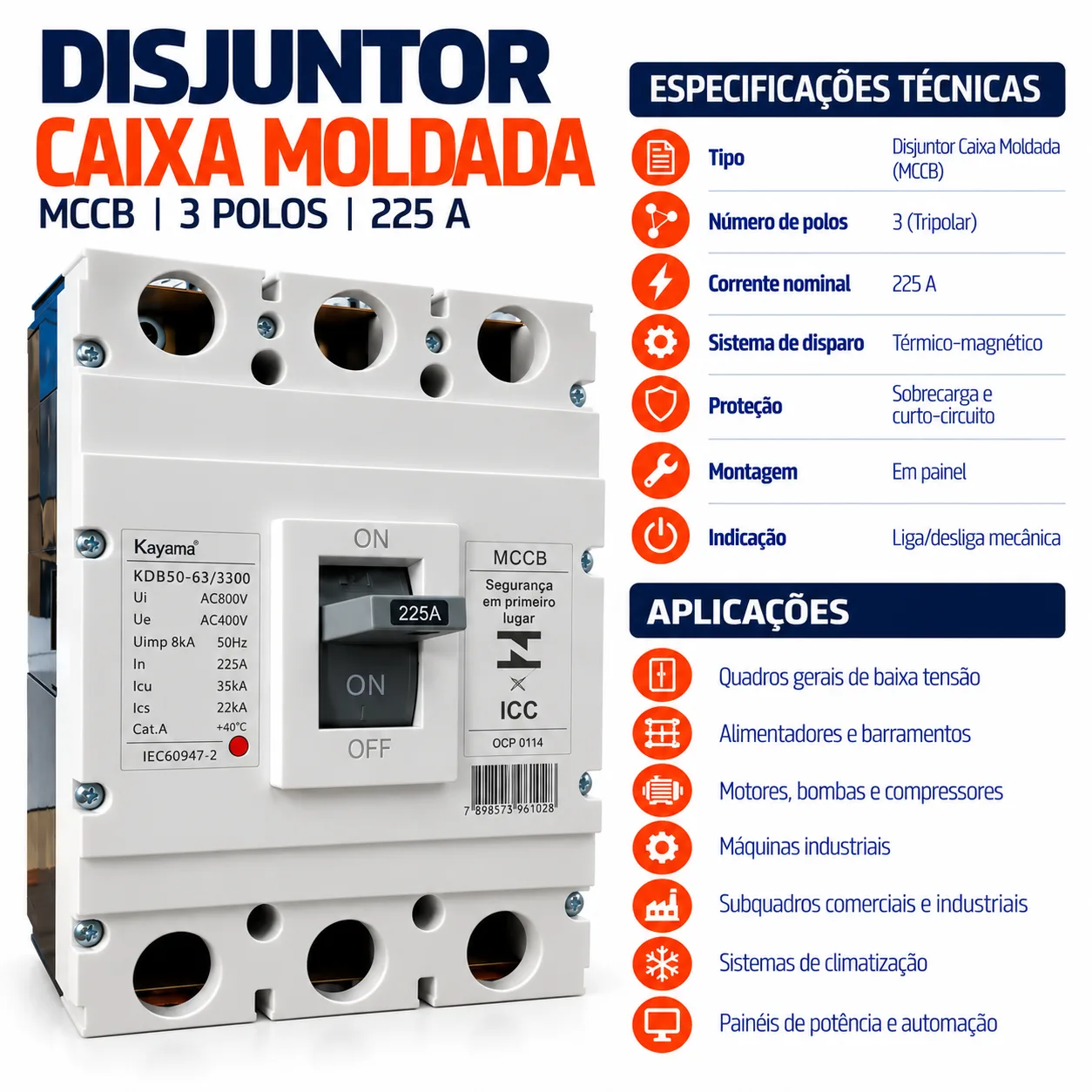

Especificações

Marca: Kayama
Tipo: Disjuntor caixa moldada – MCCB
Número de polos: 3P
Corrente nominal: 225 A
Disparo: Térmico-magnético
Montagem: Painel/base com fixação por parafusos
Acionamento: Manual
Aplicação: Sistemas elétricos de baixa tensão
NCM: 8536.20.00
GTIN: 7900370019431

Dimensionamento

• Corrente de projeto do circuito;
• Capacidade de condução dos cabos;
• Tensão de operação;
• Tipo e características da carga;
• Corrente de partida, quando aplicável;
• Corrente de curto-circuito presumida no ponto de instalação;
• Capacidade de interrupção do disjuntor;
• Coordenação e seletividade com os demais dispositivos de proteção;
• Condições de instalação e operação.

O dimensionamento do disjuntor deve considerar:

A corrente nominal de 225 A não deve ser utilizada isoladamente como critério de seleção.

Instalação

O disjuntor deve operar em conjunto com os demais dispositivos de proteção e controle previstos no sistema elétrico.

Os condutores devem ser corretamente dimensionados e os terminais apertados conforme o torque recomendado para o produto.

A instalação deve ser realizada por profissional tecnicamente habilitado, com o circuito desenergizado e de acordo com o projeto elétrico da instalação.

Conteúdo da Embalagem

• 01 Disjuntor Tripolar Caixa Moldada Kayama 225 A

Produto Kayama

O Disjuntor Tripolar Caixa Moldada 225 A é um produto exclusivo Kayama, desenvolvido para proteção e manobra de circuitos de baixa tensão em instalações profissionais, comerciais e industriais.
