Disjuntor Caixa Moldada MCCB-KD630 -03400 - Tripolar 400A - KAYAMA

Descrição Técnica

O produto possui acionamento manual, indicação visual de posição liga/desliga e construção em caixa moldada, com montagem por fixação em painel ou base utilizando parafusos.

O sistema de disparo térmico-magnético permite atuação diante de condições de sobrecarga e correntes elevadas associadas a curtos-circuitos, conforme as características construtivas do modelo.

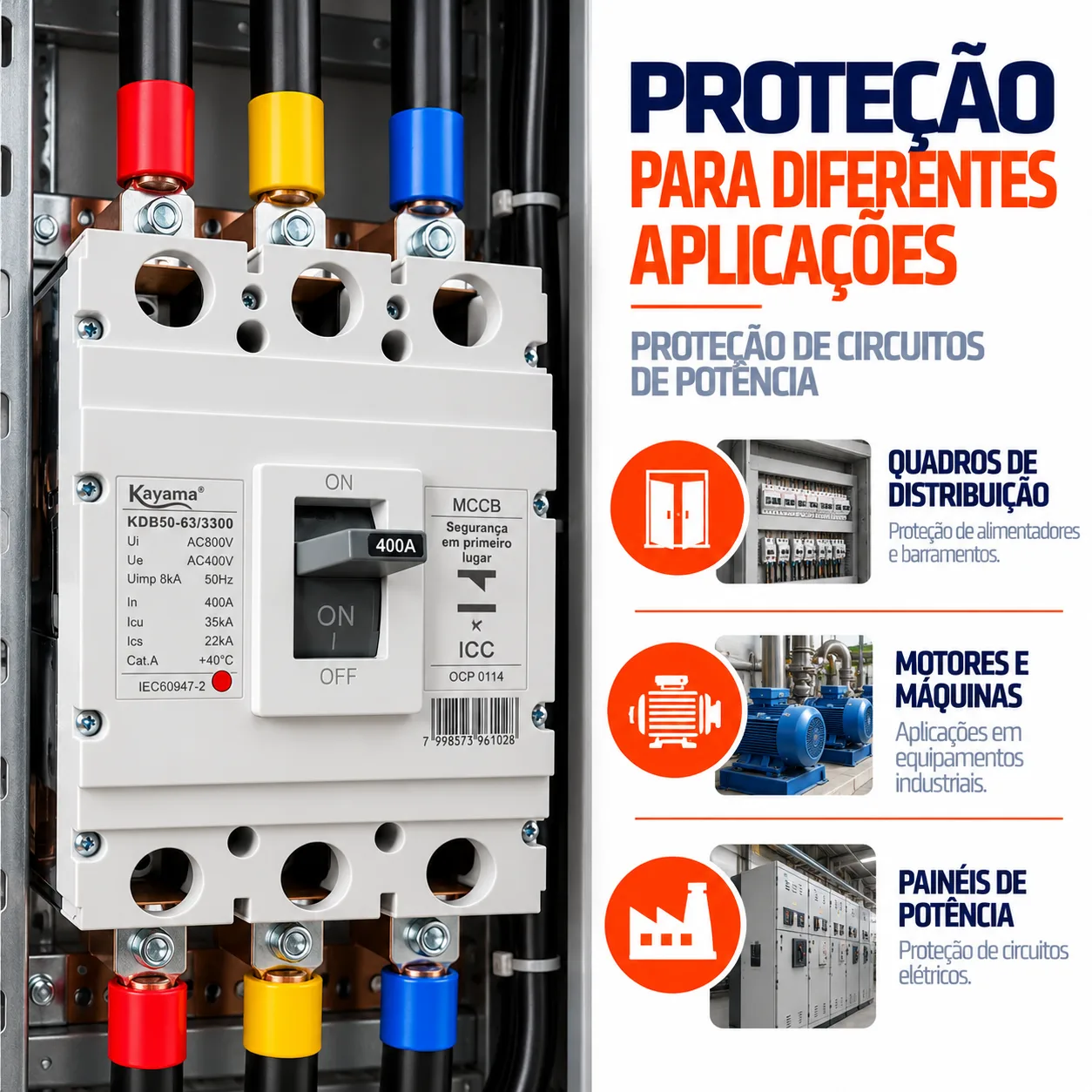

Com configuração tripolar (3P) e corrente nominal de 400 A, o disjuntor é destinado a circuitos trifásicos de maior corrente, podendo ser utilizado na proteção de alimentadores, barramentos, subquadros e circuitos de potência, desde que corretamente dimensionado de acordo com as características elétricas da instalação.

O Disjuntor Tripolar Caixa Moldada Kayama 400 A é um dispositivo destinado à proteção e manobra de circuitos elétricos de baixa tensão em aplicações industriais, comerciais e em painéis de distribuição.

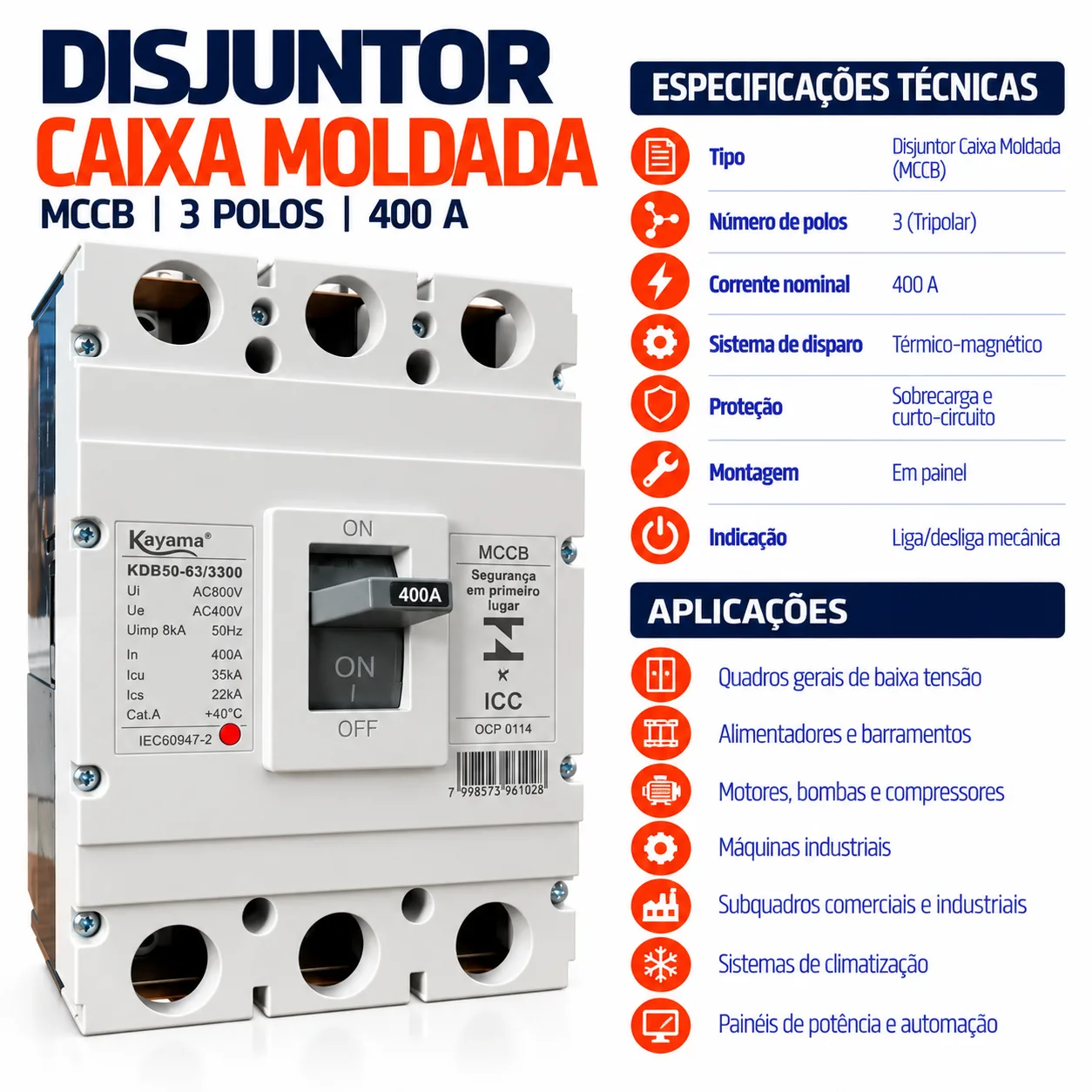

Características Técnicas

• Tipo: Disjuntor em caixa moldada – MCCB
• Número de polos: 3P – tripolar
• Corrente nominal: 400 A
• Sistema de disparo: Térmico-magnético
• Proteção: Sobrecarga e curto-circuito, conforme características do modelo
• Montagem: Fixação em painel/base por parafusos
• Acionamento: Manual
• Indicação de posição: Liga/desliga visível no mecanismo de acionamento
• Construção: Corpo em caixa moldada
• Aplicação elétrica: Sistemas de baixa tensão e circuitos de potência
• Marca: Kayama

Funcionamento

Após uma atuação de proteção, a causa da falha deve ser identificada e corrigida antes do restabelecimento do circuito.

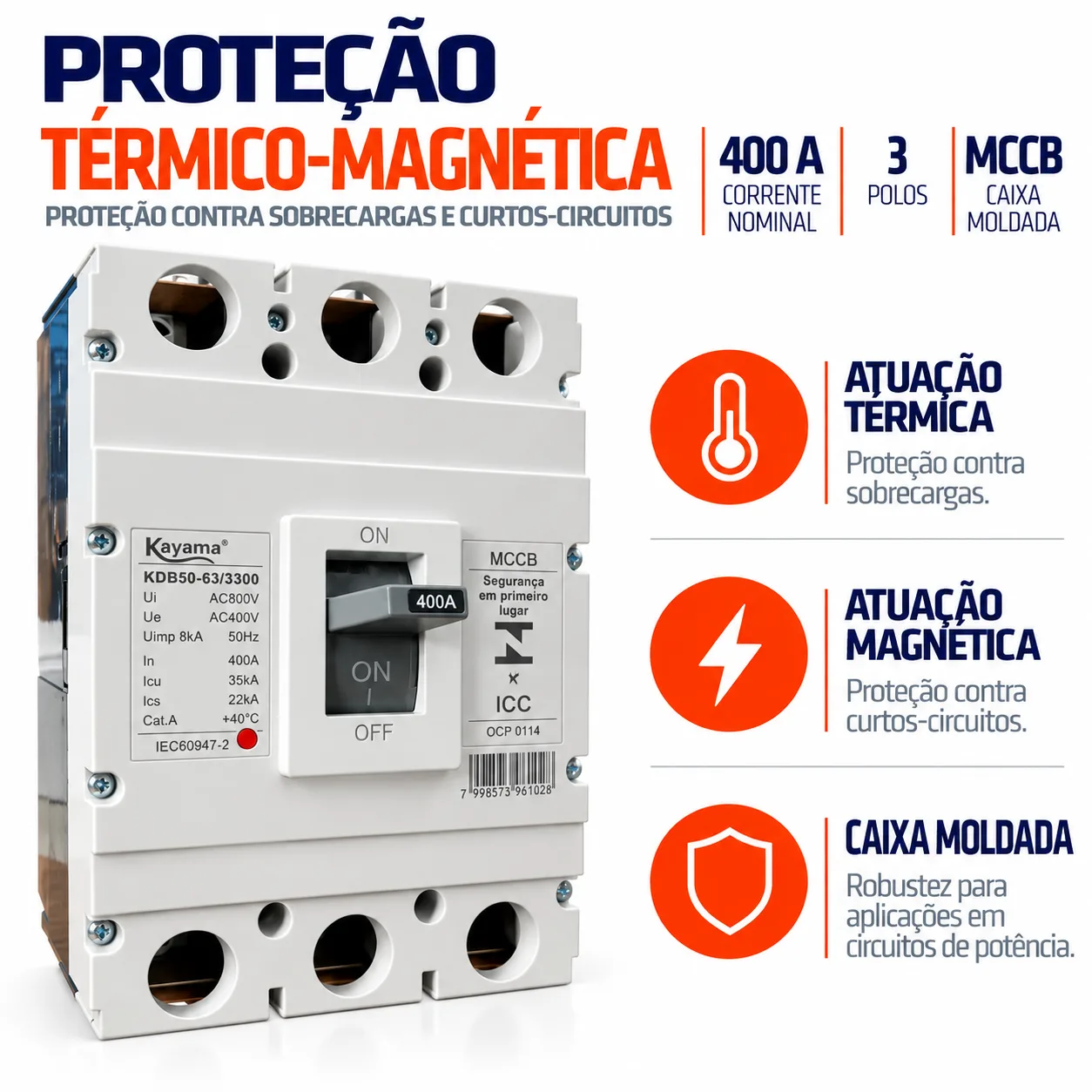

• Proteção térmica: destinada à atuação diante de condições de sobrecarga prolongada.
• Proteção magnética: destinada à atuação diante de correntes elevadas associadas a curtos-circuitos.

Em situações de sobrecorrente, o mecanismo de proteção atua de acordo com suas características construtivas:

Durante a operação normal, o disjuntor permanece fechado e permite a passagem da corrente elétrica dentro das condições previstas para o circuito.

Especificações

Marca: Kayama
Tipo: Disjuntor caixa moldada – MCCB
Número de polos: 3P
Corrente nominal: 400 A
Disparo: Térmico-magnético
Montagem: Painel/base com fixação por parafusos
Acionamento: Manual
Aplicação: Sistemas elétricos de baixa tensão
NCM: 8536.20.00
GTIN: 7900370001993

Dimensionamento

• Corrente de projeto do circuito;
• Capacidade de condução dos cabos ou barramentos;
• Tensão de operação;
• Tipo e características da carga;
• Corrente de partida, quando aplicável;
• Corrente de curto-circuito presumida no ponto de instalação;
• Capacidade de interrupção do disjuntor;
• Coordenação e seletividade com os demais dispositivos de proteção;
• Condições de instalação;
• Temperatura de operação.

O dimensionamento deve considerar, entre outros fatores:

A corrente nominal de 400 A não deve ser utilizada isoladamente como critério de seleção do dispositivo.

Instalação

O disjuntor deve operar em conjunto com os demais dispositivos de proteção, comando e seccionamento previstos no sistema elétrico.

Os condutores ou barramentos devem ser corretamente dimensionados, e as conexões devem respeitar as especificações de instalação e o torque de aperto indicado para os terminais do produto.

A instalação deve ser realizada por profissional tecnicamente habilitado, com o circuito devidamente desenergizado e de acordo com o projeto elétrico da instalação.

Conteúdo da Embalagem

• 01 Disjuntor Tripolar Caixa Moldada Kayama 400 A

Produto Kayama

O Disjuntor Tripolar Caixa Moldada Kayama 400 A é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção e manobra de circuitos elétricos de baixa tensão, especialmente em instalações comerciais, industriais e painéis de distribuição.
