Disjuntor Motorizado ACB-ST45-2000 - 1000A Fixo - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de distribuição, proteção, manobra e automação elétrica.

Sua execução fixa é destinada à montagem permanente no painel, com conexão direta aos barramentos ou condutores previstos no projeto elétrico.

Com configuração tripolar (3P), corrente nominal de 1000 A e mecanismo de acionamento motorizado com comando em 24 V, é indicado para utilização em QGBTs, painéis principais de distribuição, centros de carga e sistemas industriais que necessitam de operação local ou remota do disjuntor.

O Disjuntor Tripolar Fixo Motorizado Kayama 1000 A é desenvolvido para proteção, manobra e integração a sistemas de comando em circuitos elétricos de baixa tensão de elevada corrente.

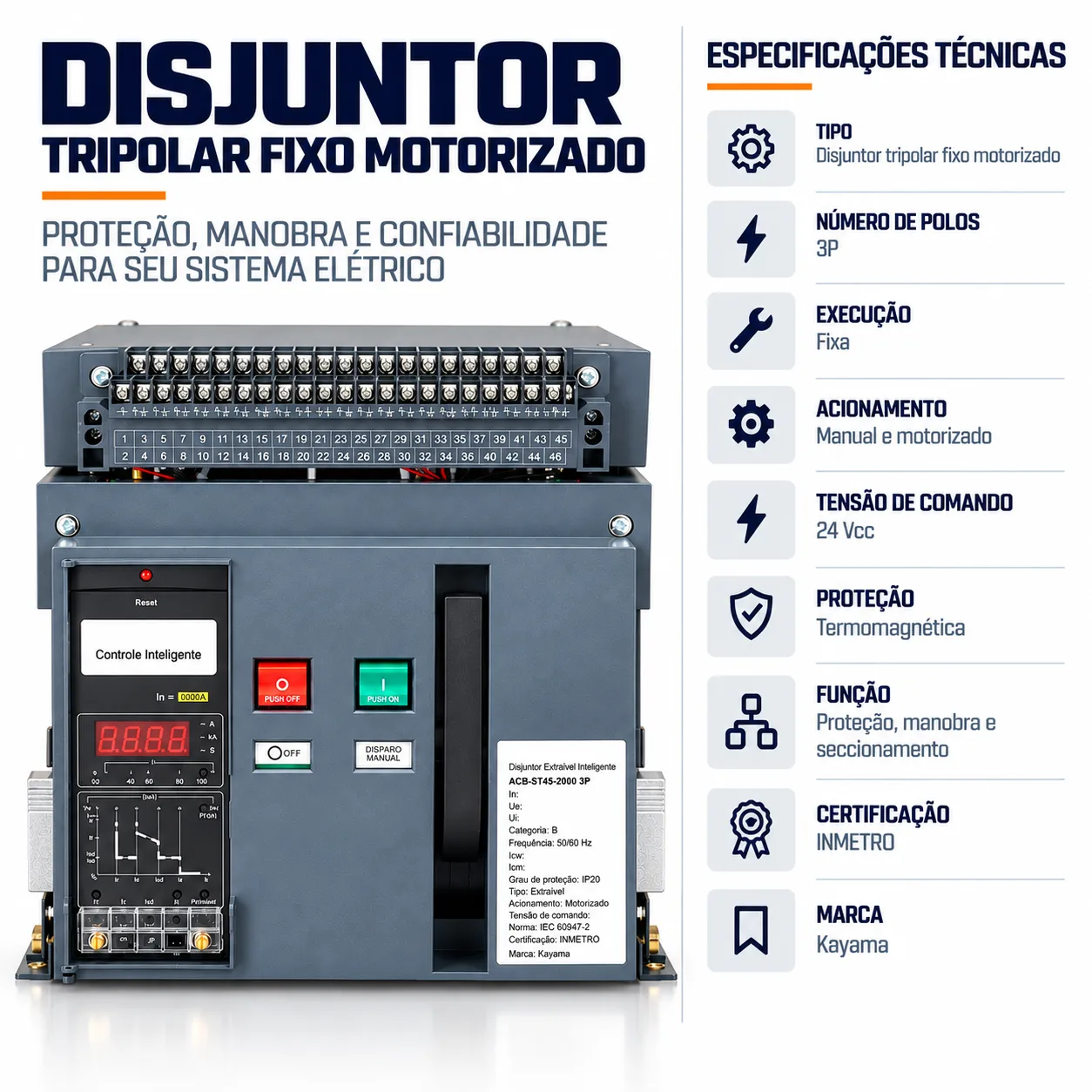

Características Técnicas

• Tipo: Disjuntor tripolar fixo
• Número de polos: 3P
• Corrente nominal: 1000 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Tensão de comando do mecanismo motorizado: 24 V
• Operação: Local e/ou remota, conforme configuração do circuito
• Montagem: Fixa em painel
• Aplicação: Sistemas elétricos de baixa tensão
• Integração: Sistemas de comando e automação, conforme projeto

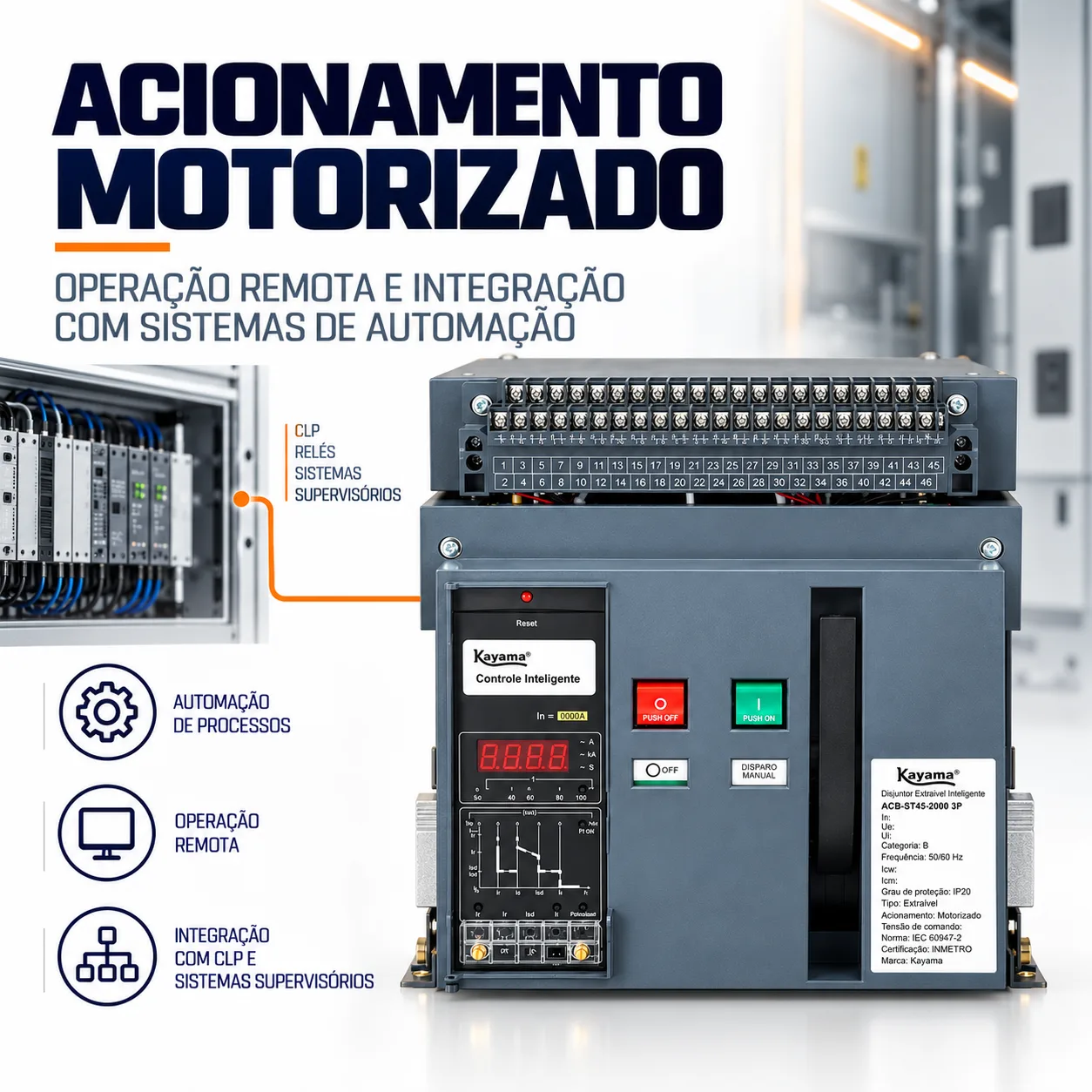

Sistema Motorizado

A tensão de 24 V informada refere-se ao circuito de comando do mecanismo motorizado e deve ser compatível com a alimentação e os demais componentes utilizados no sistema de controle.

• Botoeiras remotas
• Relés de comando
• CLPs
• Sistemas supervisórios
• Lógicas automáticas de manobra
• Sistemas de gerenciamento de energia

Dependendo da configuração do painel, o comando pode ser realizado através de:

O mecanismo motorizado permite executar operações de abertura e fechamento do disjuntor por meio de comando elétrico, possibilitando sua integração a sistemas de automação e supervisão.

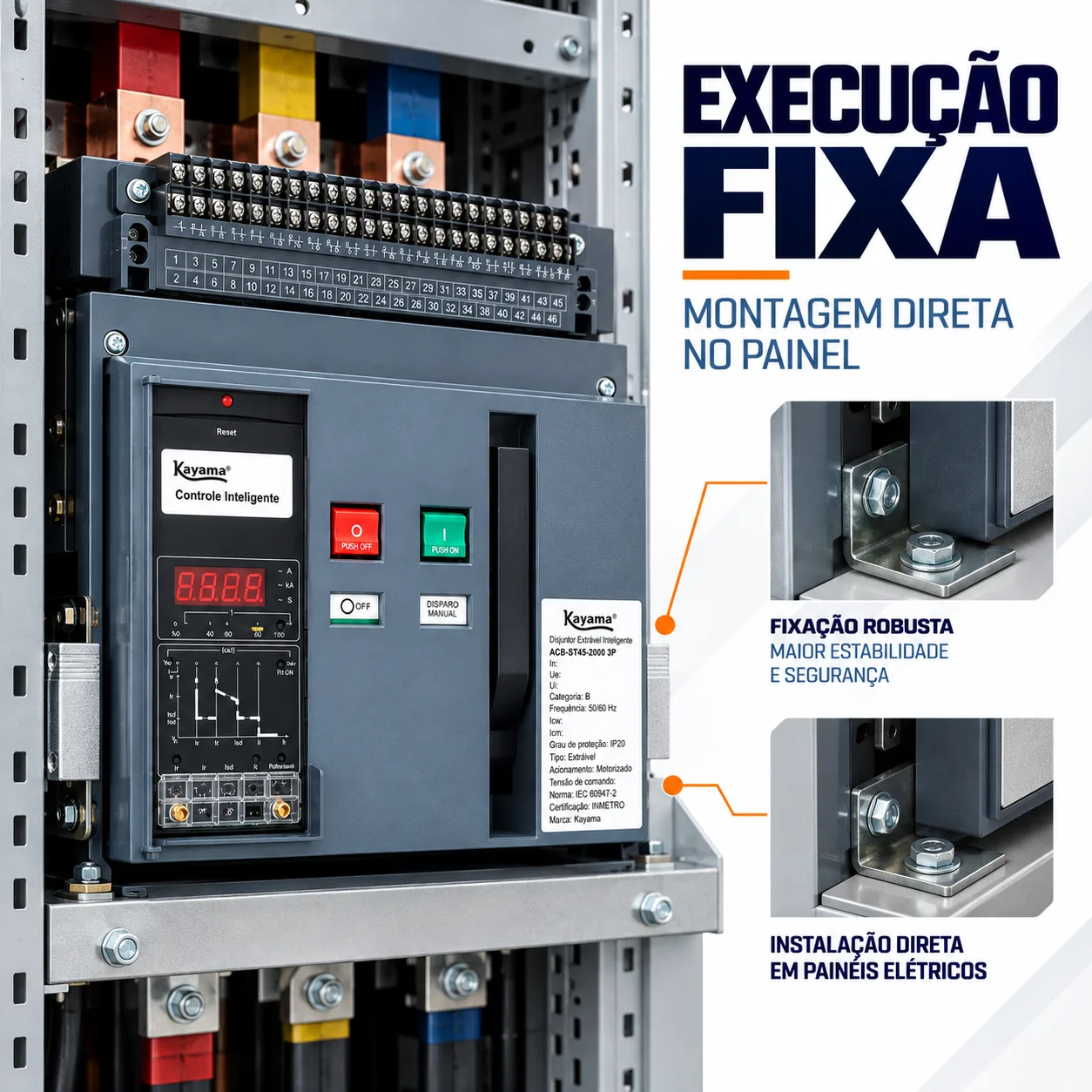

Execução Fixa

A estrutura de fixação, os barramentos, terminais e distâncias elétricas devem ser dimensionados de acordo com as características do equipamento e do projeto.

Essa execução é indicada para aplicações nas quais não há necessidade de retirada frequente do corpo do disjuntor para procedimentos de manutenção ou substituição.

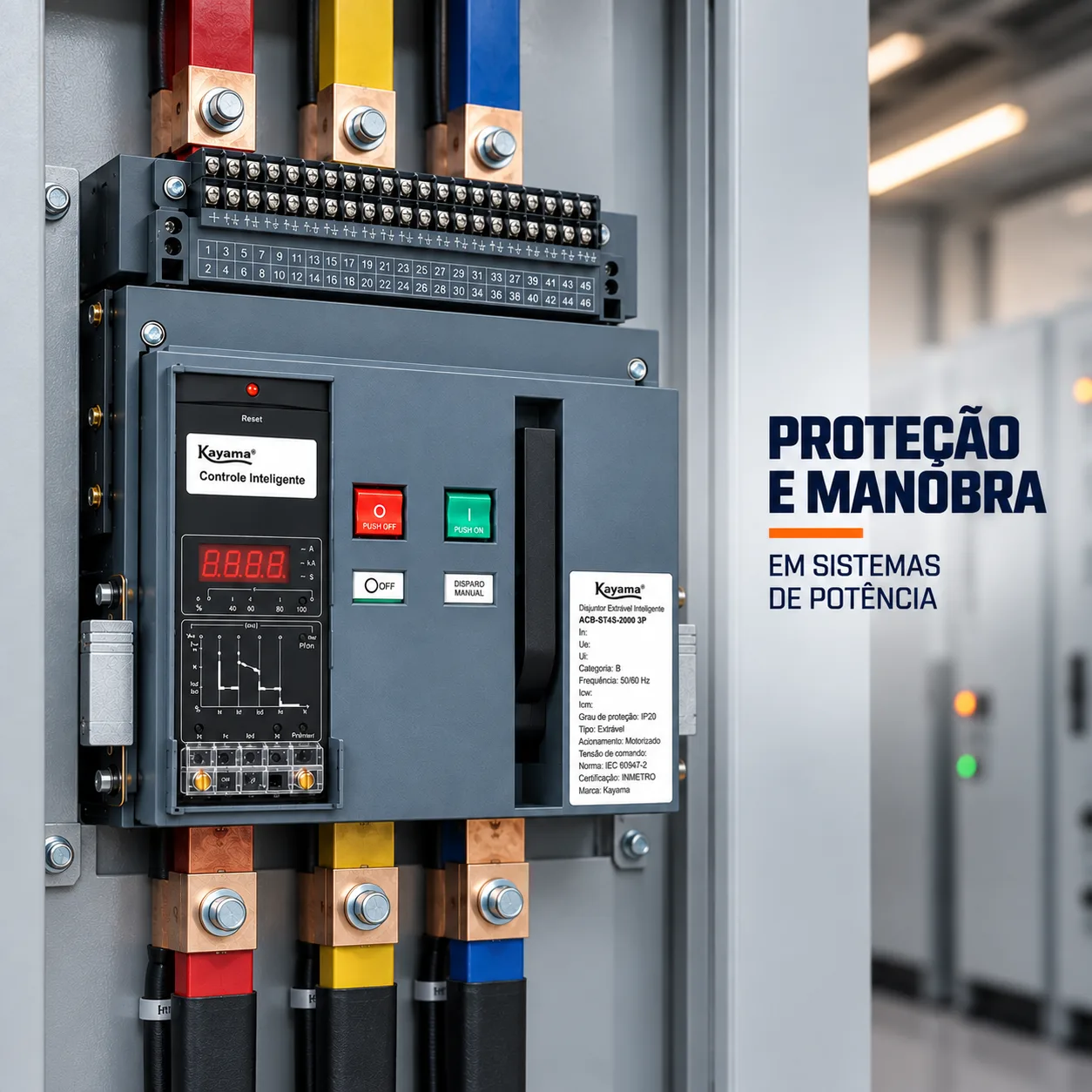

Na configuração fixa, o disjuntor é instalado diretamente na estrutura do painel e permanece conectado aos barramentos ou condutores principais durante sua utilização.

Proteção do Circuito

• Corrente nominal do circuito
• Corrente de curto-circuito presumida
• Capacidade de interrupção do disjuntor
• Características dos cabos e barramentos
• Coordenação e seletividade
• Ajustes da unidade de disparo
• Tensão de operação
• Regime de utilização

O correto dimensionamento deve considerar:

A atuação e seus respectivos limites dependem do tipo de disparador, das regulagens disponíveis e das características elétricas definidas para o equipamento.

O disjuntor é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo incorporada ao modelo.

Especificações

Marca: Kayama
Tipo: Disjuntor tripolar fixo motorizado
Número de polos: 3P
Corrente nominal: 1000 A
Execução: Fixa – não extraível
Acionamento: Motorizado
Tensão de comando informada: 24 V
Aplicação: Distribuição, proteção e manobra em baixa tensão
NCM: 8536.20.00
GTIN: 7900370002136

Compatibilidade com Painéis Existentes

A equivalência de corrente nominal ou semelhança construtiva não garante substituição direta ou intercambiabilidade.

• Dimensões externas
• Pontos de fixação
• Posição e dimensões dos terminais
• Espaçamento dos barramentos
• Conectores auxiliares
• Circuitos de comando
• Tensões dos acessórios
• Intertravamentos
• Capacidade de interrupção
• Unidade de disparo e respectivos ajustes

Quando houver referência a equipamentos ou padrões utilizados por outros fabricantes, incluindo Schneider Electric, devem ser verificadas previamente:

O equipamento pode ser utilizado em projetos de substituição ou retrofit quando houver compatibilidade entre suas características e o sistema existente.

Dimensionamento

• Tensão nominal de operação
• Corrente de projeto
• Corrente de curto-circuito no ponto de instalação
• Capacidade de interrupção Icu/Ics
• Características da unidade de disparo
• Seção e capacidade dos barramentos
• Coordenação com dispositivos a montante e a jusante
• Seletividade das proteções
• Temperatura e ventilação do painel
• Características dos terminais e conexões

Para a correta especificação devem ser avaliados:

A corrente nominal de 1000 A não deve ser utilizada isoladamente como critério para seleção do equipamento.

Instalação

O disjuntor deve operar em conjunto com os demais dispositivos de proteção, comando e seccionamento previstos no projeto elétrico.

Devido à corrente nominal de 1000 A, devem ser observados cuidadosamente o dimensionamento dos barramentos, terminais, torque de aperto das conexões, dissipação térmica, distâncias de isolação e características estruturais do painel.

A instalação, parametrização e manutenção devem ser realizadas por profissional tecnicamente habilitado e de acordo com o projeto elétrico da instalação.

Produto Kayama

O Disjuntor Tripolar Fixo Motorizado 1000 A é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada corrente.
