Disjuntor Motorizado ACB-ST45-2000 - 630A Fixo - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de distribuição, proteção e automação elétrica.

Sua execução fixa é destinada à montagem permanente no painel, com conexão direta aos cabos ou barramentos dimensionados para a instalação.

Com configuração tripolar (3P), corrente nominal de 630 A e mecanismo de acionamento motorizado com comando em 24 V, é indicado para utilização em quadros gerais de baixa tensão, painéis principais de distribuição, centros de carga e sistemas que necessitam de operação local ou remota do disjuntor.

O Disjuntor Tripolar Fixo Motorizado Kayama 630 A é desenvolvido para proteção, manobra e integração a sistemas de comando em circuitos elétricos de baixa tensão.

Características Técnicas

• Tipo: Disjuntor tripolar fixo motorizado
• Número de polos: 3P
• Corrente nominal: 630 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Tensão de comando do mecanismo motorizado: 24 V
• Operação: Local e/ou remota, conforme configuração do sistema
• Montagem: Fixa em painel
• Aplicação: Sistemas elétricos de baixa tensão
• Integração: Sistemas de comando e automação, conforme projeto

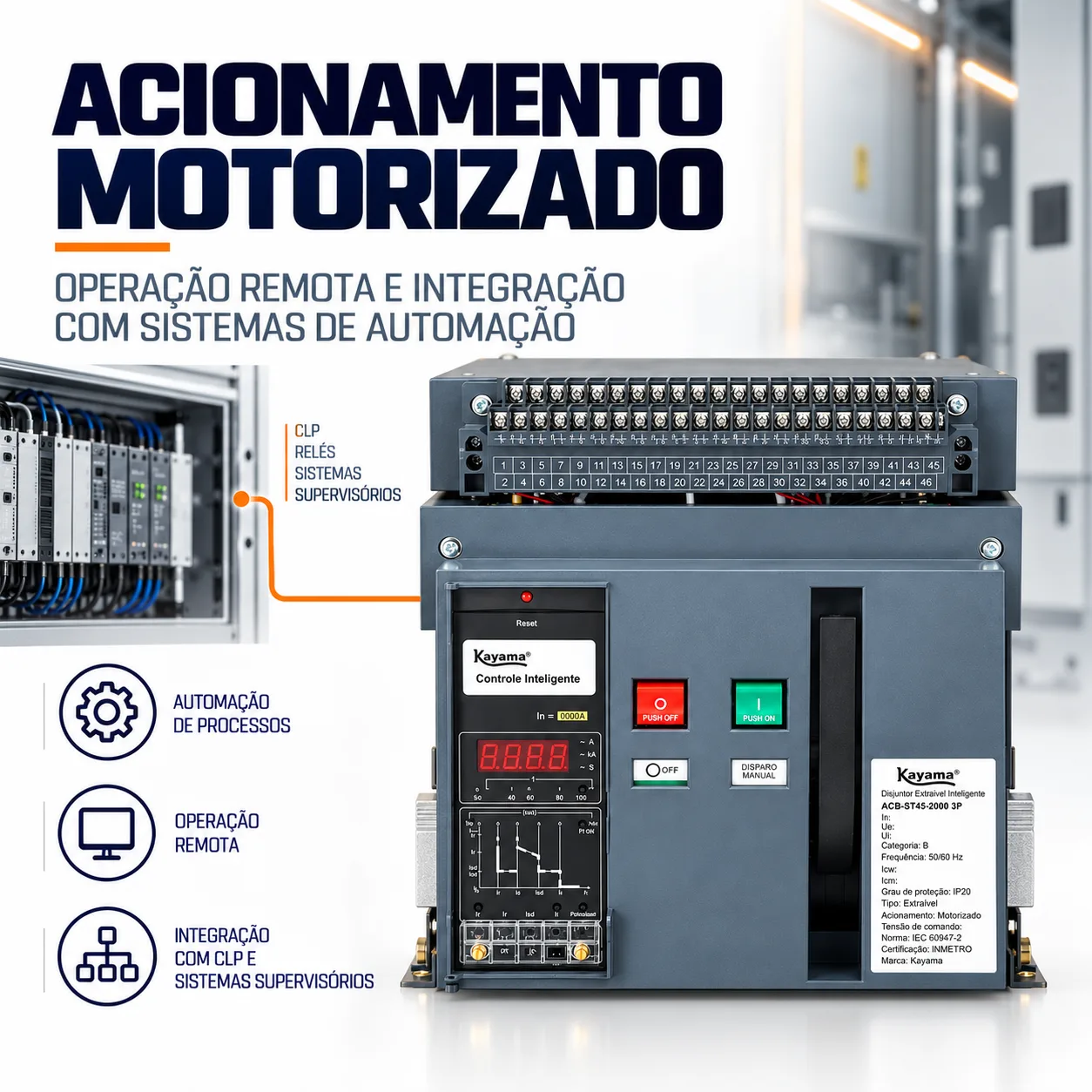

Sistema Motorizado

A tensão de 24 V refere-se ao circuito de comando do mecanismo motorizado e deve ser compatível com a fonte e com os demais componentes utilizados no sistema de controle.

• Botoeiras remotas
• Relés auxiliares
• CLPs
• Sistemas supervisórios
• Sistemas de gerenciamento de energia
• Lógicas automáticas de manobra
• Sistemas de transferência, quando previstos no projeto

Dependendo da configuração do painel, o comando pode ser realizado por:

O mecanismo motorizado permite realizar operações de abertura e fechamento do disjuntor por meio de comando elétrico, possibilitando integração a sistemas de automação e supervisão.

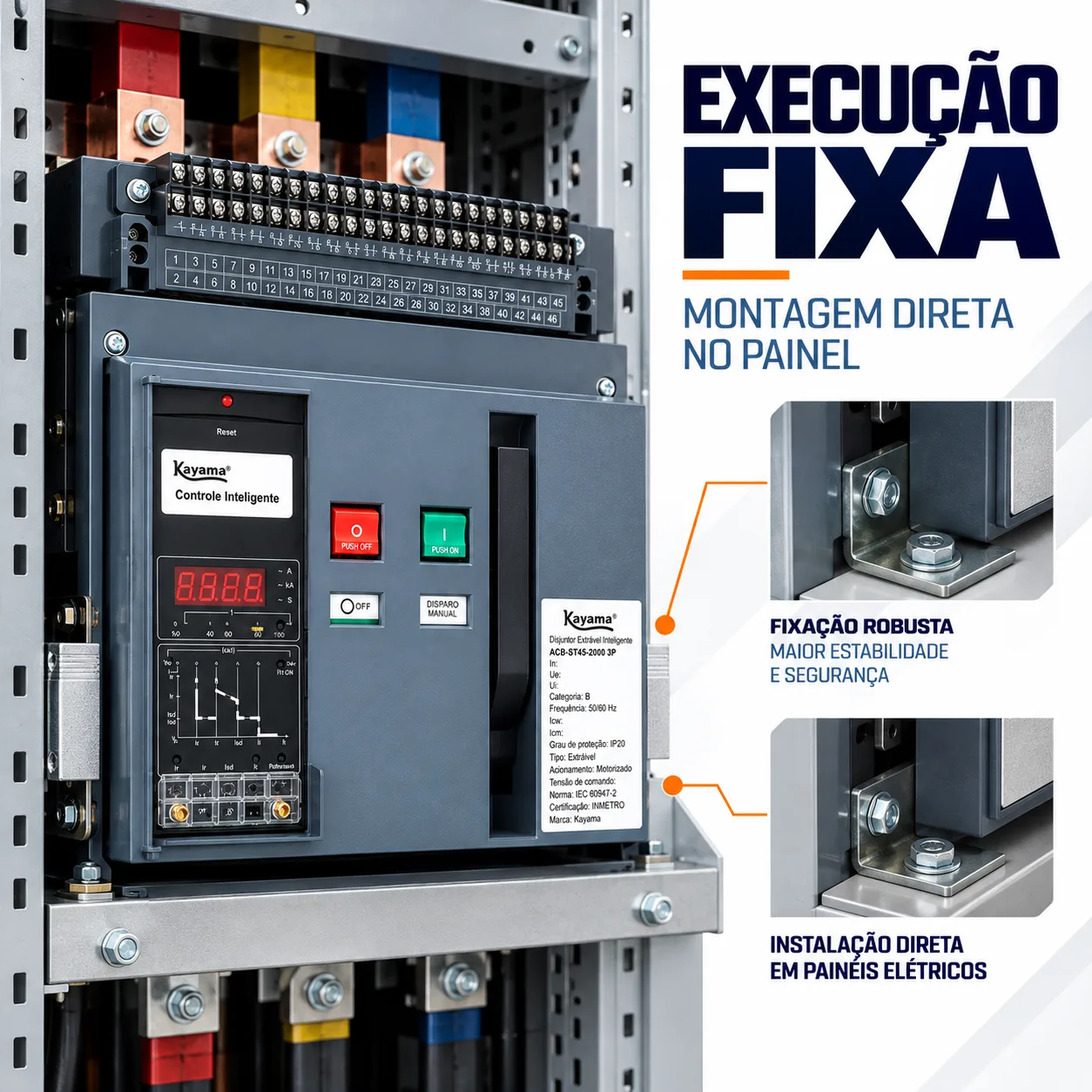

Execução Fixa

A estrutura de montagem, os terminais, barramentos, distâncias de isolação e condições de ventilação devem ser dimensionados de acordo com as características do equipamento e do projeto elétrico.

Essa construção é indicada para aplicações nas quais não há necessidade de retirada frequente do corpo do disjuntor para manutenção ou substituição.

Na configuração fixa, o disjuntor é instalado diretamente na estrutura do painel e permanece conectado aos condutores ou barramentos principais durante sua operação.

Proteção do Circuito

• Corrente nominal do circuito
• Correntes de sobrecarga
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Características dos cabos e barramentos
• Coordenação e seletividade
• Tensão de operação
• Ajustes da unidade de disparo
• Regime de utilização da instalação

Para a correta especificação devem ser considerados:

A atuação e os respectivos limites de proteção dependem do tipo de disparador, dos ajustes disponíveis e das características elétricas do sistema.

O disjuntor é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo incorporada ao equipamento.

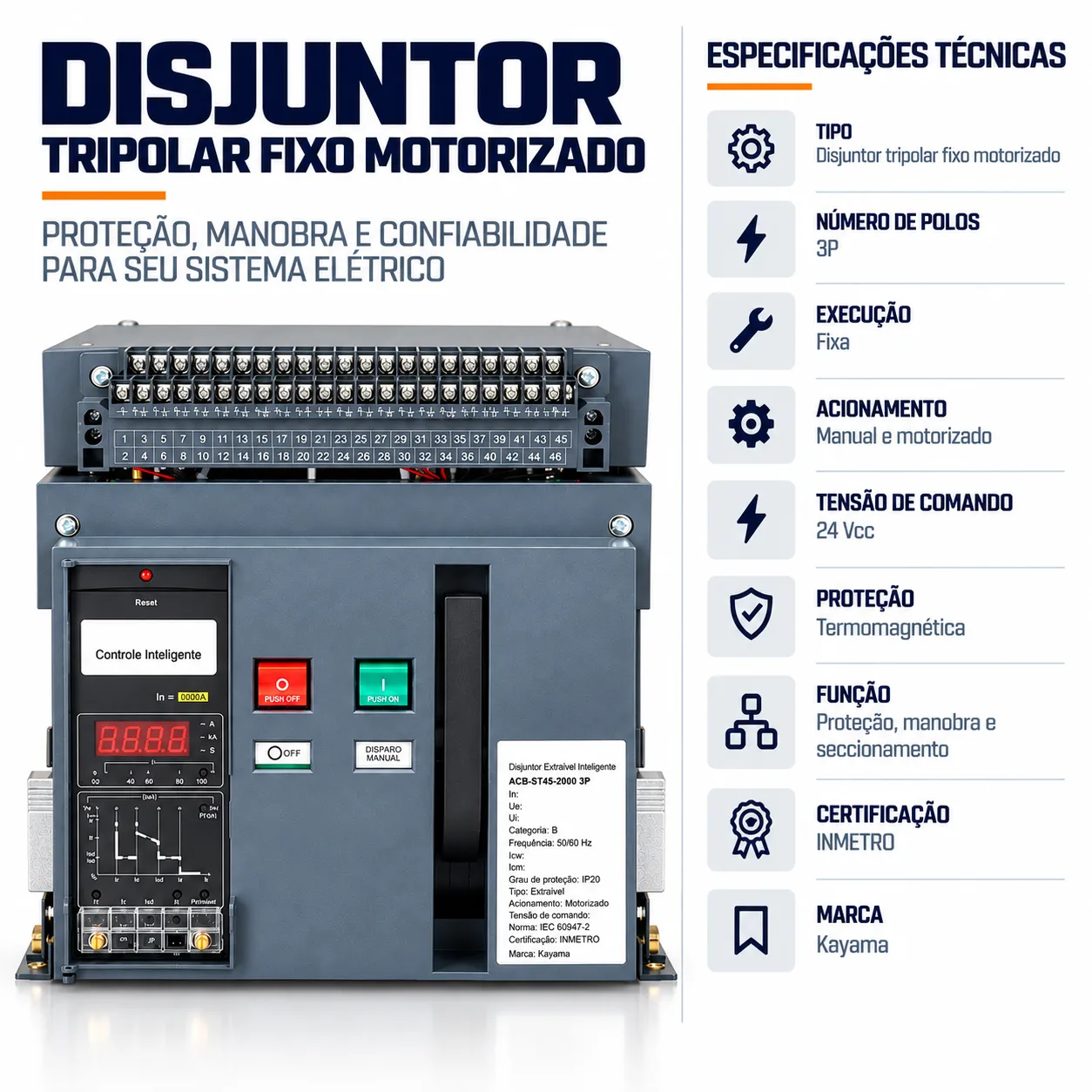

Especificações

• Marca: Kayama
• Tipo: Disjuntor tripolar fixo motorizado
• Número de polos: 3P
• Corrente nominal: 630 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Tensão de comando: 24 V
• Aplicação: Distribuição, proteção e manobra em baixa tensão
• NCM: 8536.20.00
• GTIN: 7900370002129

Compatibilidade com Painéis Existentes

A equivalência de corrente nominal ou semelhança construtiva não garante substituição direta ou intercambiabilidade.

• Dimensões externas
• Pontos de fixação
• Posição e dimensões dos terminais
• Espaçamento e configuração dos barramentos
• Conectores auxiliares
• Circuitos de comando
• Tensões dos acessórios
• Intertravamentos
• Capacidade de interrupção
• Unidade de disparo
• Parâmetros de proteção e respectivos ajustes

Quando houver referência a equipamentos ou padrões utilizados por outros fabricantes, incluindo Schneider Electric, devem ser previamente verificados:

O equipamento pode ser utilizado em projetos de modernização ou substituição quando houver compatibilidade entre suas características e as do sistema existente.

Dimensionamento

• Tensão nominal de operação
• Corrente de projeto
• Corrente de curto-circuito no ponto de instalação
• Capacidade de interrupção Icu/Ics
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Seção e capacidade dos cabos ou barramentos
• Coordenação e seletividade
• Temperatura interna do painel
• Ventilação e dissipação térmica
• Características dos terminais e conexões

Para especificação adequada devem ser analisados:

A corrente nominal de 630 A não deve ser utilizada isoladamente como critério para seleção do equipamento.

Instalação

O equipamento deve operar em conjunto com os demais dispositivos de proteção, comando e seccionamento previstos no sistema elétrico.

Devem ser observados o dimensionamento dos cabos ou barramentos, torque das conexões, ventilação, dissipação térmica, distâncias de isolação e características mecânicas da estrutura de montagem.

A instalação, parametrização e manutenção devem ser realizadas por profissional tecnicamente habilitado e conforme o projeto elétrico da instalação.

Produto Kayama

O Disjuntor Tripolar Fixo Motorizado 630 A é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão.
