Disjuntor Motorizado ACB-ST45-3200 - 2000A Extraível- KAYAMA

Com configuração tripolar (3P), corrente nominal de 2000 A, execução extraível e mecanismo de acionamento motorizado, o equipamento é indicado para aplicações profissionais em QGBTs, painéis de distribuição, centros de carga e sistemas industriais.

O Disjuntor Motorizado Kayama ACB-ST45-3200 de 2000 A é um disjuntor de potência em ar do tipo ACB – Air Circuit Breaker, desenvolvido para aplicações de proteção, distribuição e manobra em sistemas elétricos de baixa tensão de elevada capacidade.

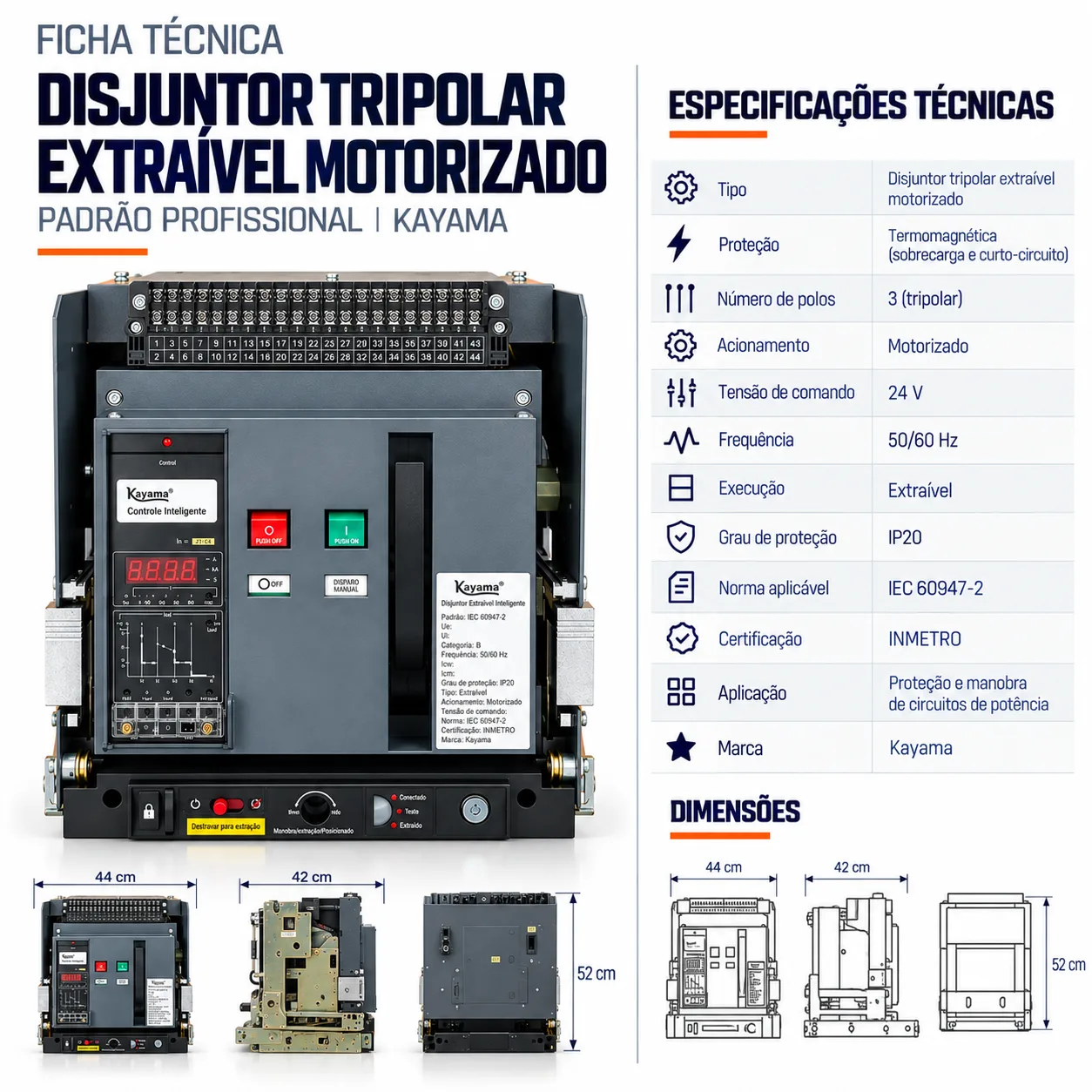

Características Técnicas

• Modelo: ACB-ST45-3200
• Marca: Kayama
• Tipo: Disjuntor de potência em ar – ACB
• Número de polos: 3P – tripolar
• Corrente nominal: 2000 A
• Execução: Extraível
• Acionamento: Motorizado
• Operação: local e/ou remota, conforme configuração
• Aplicação: sistemas elétricos de baixa tensão
• Instalação: painel compatível com base ou berço extraível
• Integração: sistemas de comando e automação, conforme projeto

Tecnologia ACB

A capacidade efetiva de interrupção, tensão de operação e demais limites elétricos dependem das especificações próprias da configuração fornecida e devem ser confirmados na documentação técnica correspondente.

Essa tecnologia é empregada em disjuntores de maior capacidade utilizados em sistemas de distribuição de baixa tensão, principalmente como dispositivos gerais ou de alimentadores principais.

O ACB – Air Circuit Breaker utiliza o ar como meio de extinção do arco elétrico formado durante determinadas operações de abertura do circuito.

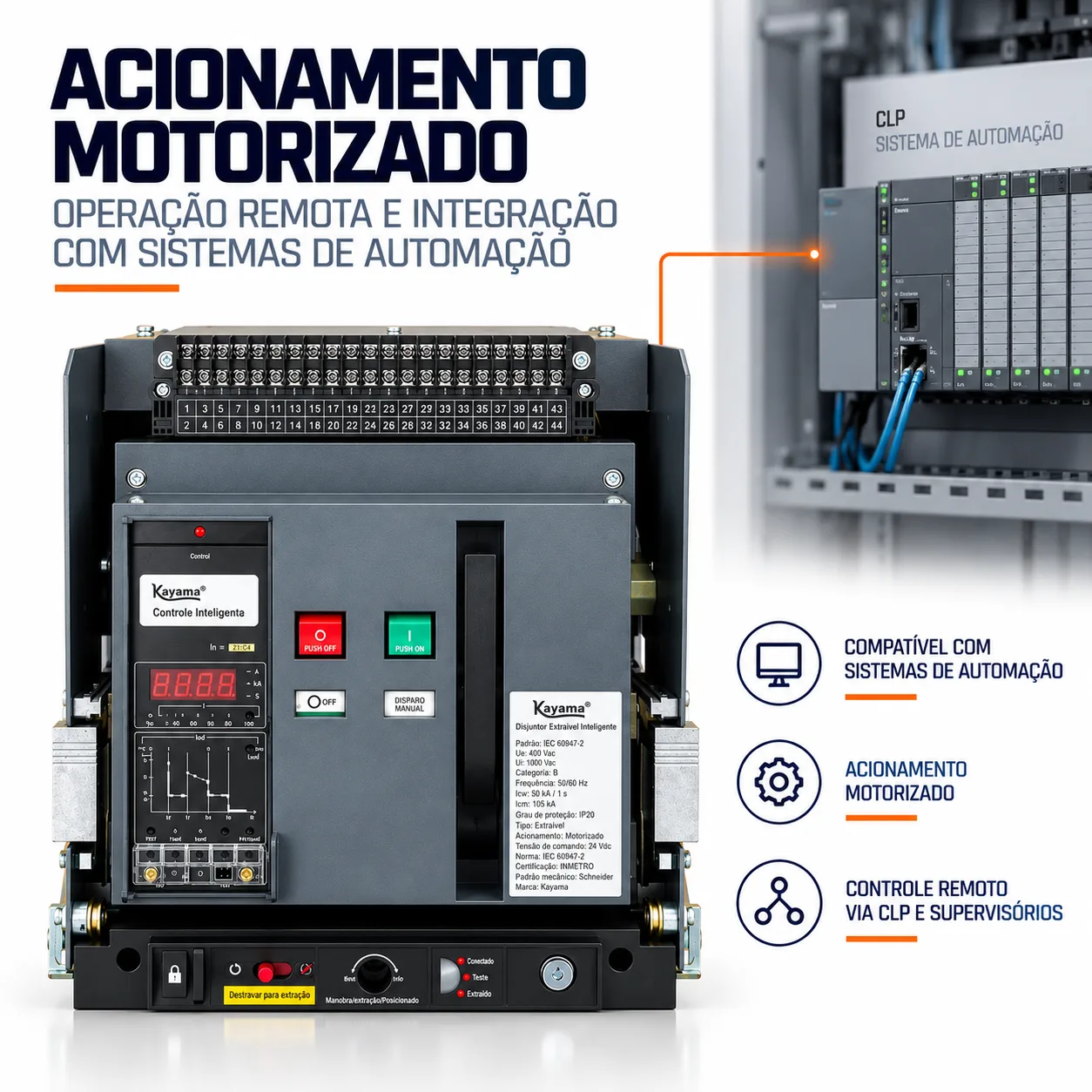

Sistema Motorizado

A tensão e as características elétricas do mecanismo motorizado devem ser verificadas na ficha técnica correspondente ao modelo fornecido.

Conforme o circuito de comando adotado, o equipamento pode ser integrado a botoeiras remotas, relés auxiliares, CLPs, sistemas supervisórios, sistemas de gerenciamento de energia, lógicas automáticas de transferência e manobra e sistemas de telecomando.

O mecanismo motorizado permite realizar operações de abertura e fechamento por comando elétrico, possibilitando a integração do equipamento a sistemas de automação e supervisão.

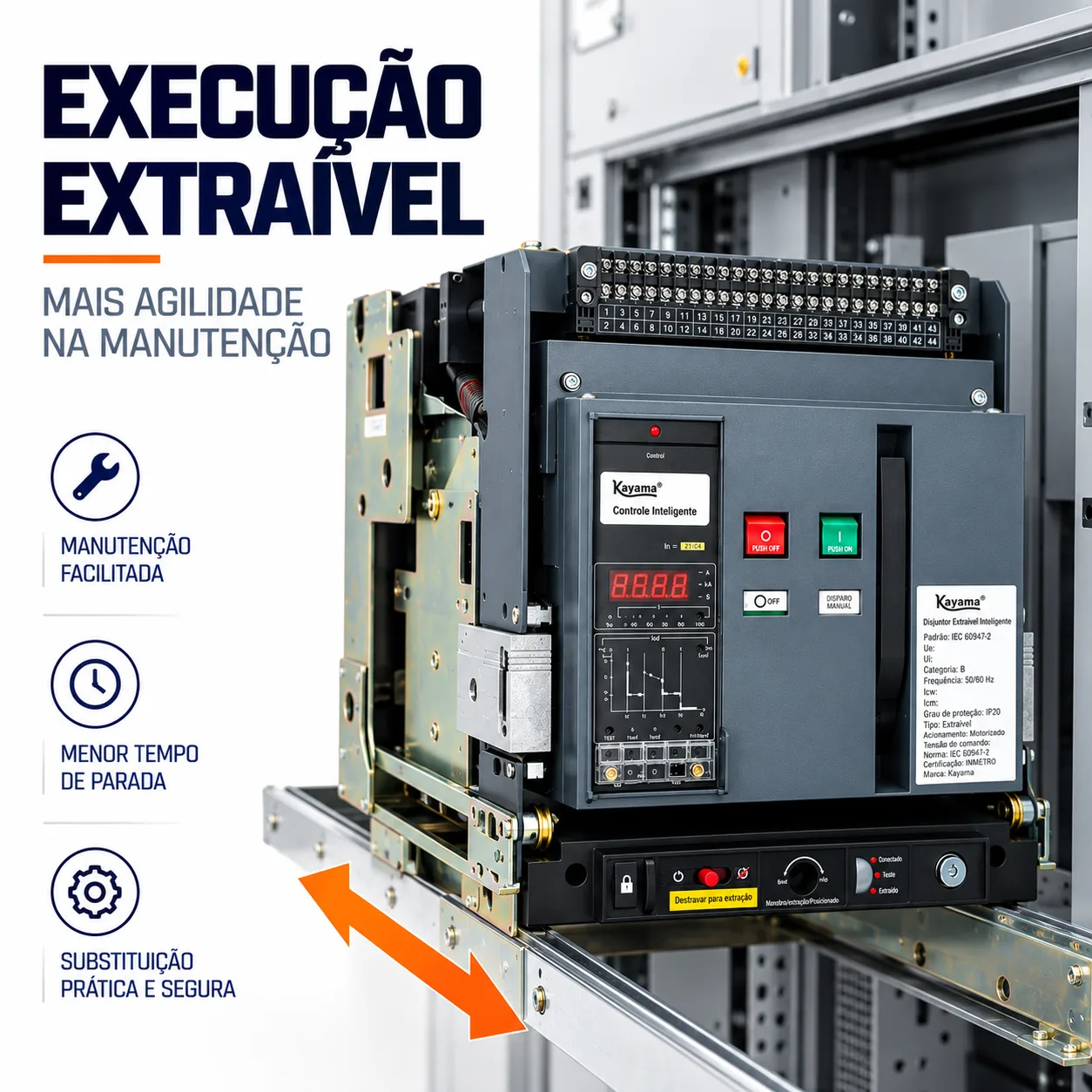

Execução Extraível

Os procedimentos de inserção, extração, bloqueio e manutenção devem seguir as instruções técnicas específicas do equipamento.

Essa construção facilita determinadas intervenções técnicas e pode permitir posições funcionais distintas, dependendo da configuração do conjunto.

Na configuração extraível, o disjuntor opera associado a uma base, gaveta ou berço específico.

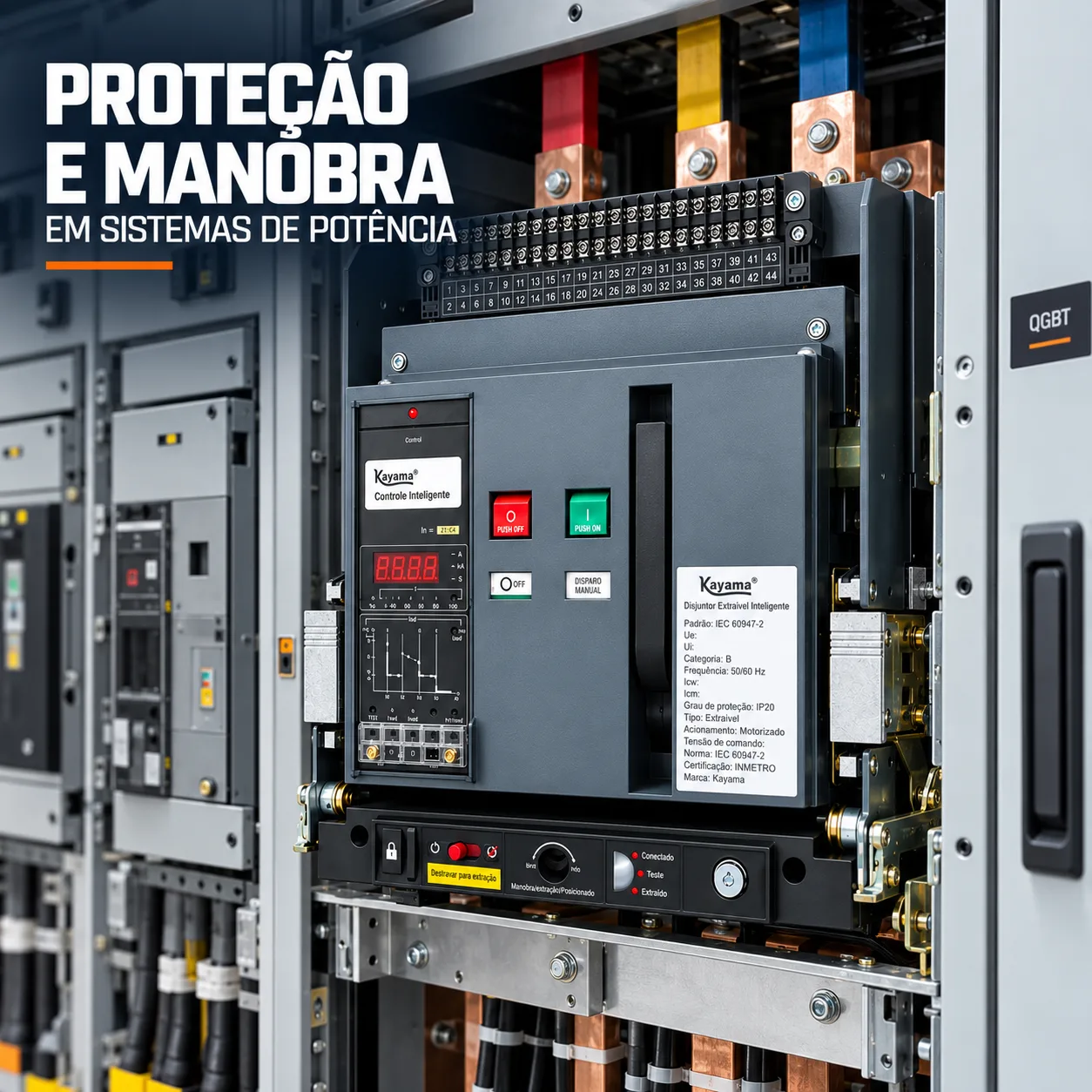

Proteção do Circuito

• Corrente nominal do circuito
• Sobrecargas previstas
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Tensão de operação
• Características dos barramentos
• Coordenação e seletividade
• Ajustes da unidade de disparo
• Regime de serviço da instalação

Para a correta especificação devem ser considerados:

A atuação do sistema de proteção depende do tipo de unidade eletrônica ou eletromecânica incorporada, de seus ajustes e dos parâmetros definidos para a instalação.

O ACB-ST45-3200 é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características de sua unidade de disparo.

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente nominal
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Coordenação e seletividade
• Capacidade e seção dos barramentos
• Condições de ventilação e dissipação térmica
• Características dos terminais e conexões

Para especificação adequada devem ser analisados:

A corrente nominal de 2000 A não deve ser utilizada isoladamente como critério de seleção.

Instalação

Em aplicações de 2000 A, devem ser observados cuidadosamente o dimensionamento dos barramentos, torque das conexões, dissipação térmica, ventilação do painel, distâncias de isolação e características mecânicas da estrutura de montagem.

A instalação, parametrização, inserção, extração e manutenção devem ser realizadas por profissional tecnicamente habilitado, de acordo com o projeto elétrico da instalação.

Informações de Cadastro

• NCM: 8536.20.00
• GTIN: 7900370002303

Produto Kayama

O ACB-ST45-3200 2000 A Extraível e Motorizado é um produto Kayama desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada capacidade.
