Disjuntor Motorizado ACB-ST45-3200 - 2000A Fixo - KAYAMA

Na execução fixa, o equipamento permanece instalado diretamente na estrutura do painel e conectado aos barramentos ou condutores principais conforme o projeto elétrico.

Com configuração tripolar (3P), corrente nominal de 2000 A, execução fixa e mecanismo de acionamento motorizado, o equipamento é destinado a aplicações profissionais como disjuntor geral ou de alimentadores principais em QGBTs, painéis de distribuição, centros de carga e sistemas industriais.

O Disjuntor Motorizado Kayama ACB-ST45-3200 de 2000 A é um disjuntor de potência em ar do tipo ACB – Air Circuit Breaker, desenvolvido para proteção, manobra e distribuição de energia elétrica em sistemas de baixa tensão de elevada capacidade.

Características Técnicas

• Modelo: ACB-ST45-3200
• Tipo: Disjuntor de potência em ar – ACB
• Número de polos: 3P – tripolar
• Corrente nominal: 2000 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Operação: Local e/ou remota, conforme configuração
• Montagem: Fixa em painel
• Aplicação: Sistemas elétricos de baixa tensão
• Integração: Sistemas de comando e automação, conforme projeto

Tecnologia ACB

A capacidade efetiva de interrupção, tensão de operação, corrente suportável de curta duração e demais limites elétricos dependem das especificações próprias do modelo.

Esse tipo de construção é empregado em sistemas de distribuição de baixa tensão de maior capacidade, principalmente em aplicações como disjuntores gerais e alimentadores principais.

O ACB utiliza o ar como meio de extinção do arco elétrico formado durante determinadas operações de abertura do circuito.

Sistema Motorizado

A tensão e as características elétricas do mecanismo motorizado devem ser verificadas na ficha técnica correspondente à configuração fornecida.

• Botoeiras remotas
• Relés auxiliares
• CLPs
• Sistemas supervisórios
• Sistemas de gerenciamento de energia
• Lógicas automáticas de manobra
• Sistemas de transferência e telecomando, quando previstos no projeto

Conforme a arquitetura do painel, o equipamento pode ser integrado a:

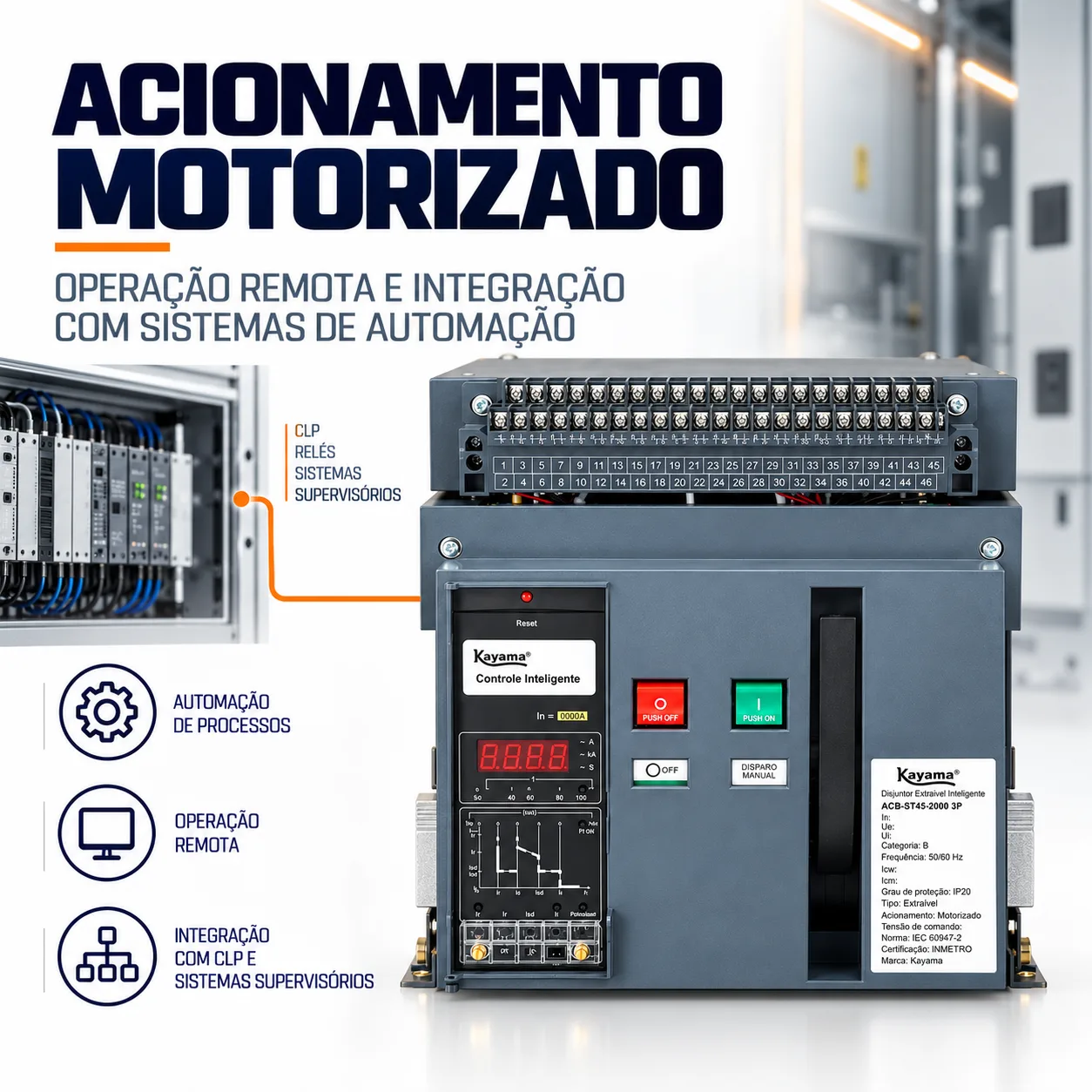

O mecanismo motorizado permite executar operações de abertura e fechamento por comando elétrico, possibilitando a integração do disjuntor a sistemas de automação e supervisão.

Execução Fixa

A estrutura de fixação, os barramentos, terminais, distâncias de isolação e condições de ventilação devem ser dimensionados de acordo com as características do equipamento e do projeto elétrico.

Essa execução é indicada para instalações permanentes nas quais não há necessidade de retirada frequente do corpo do disjuntor.

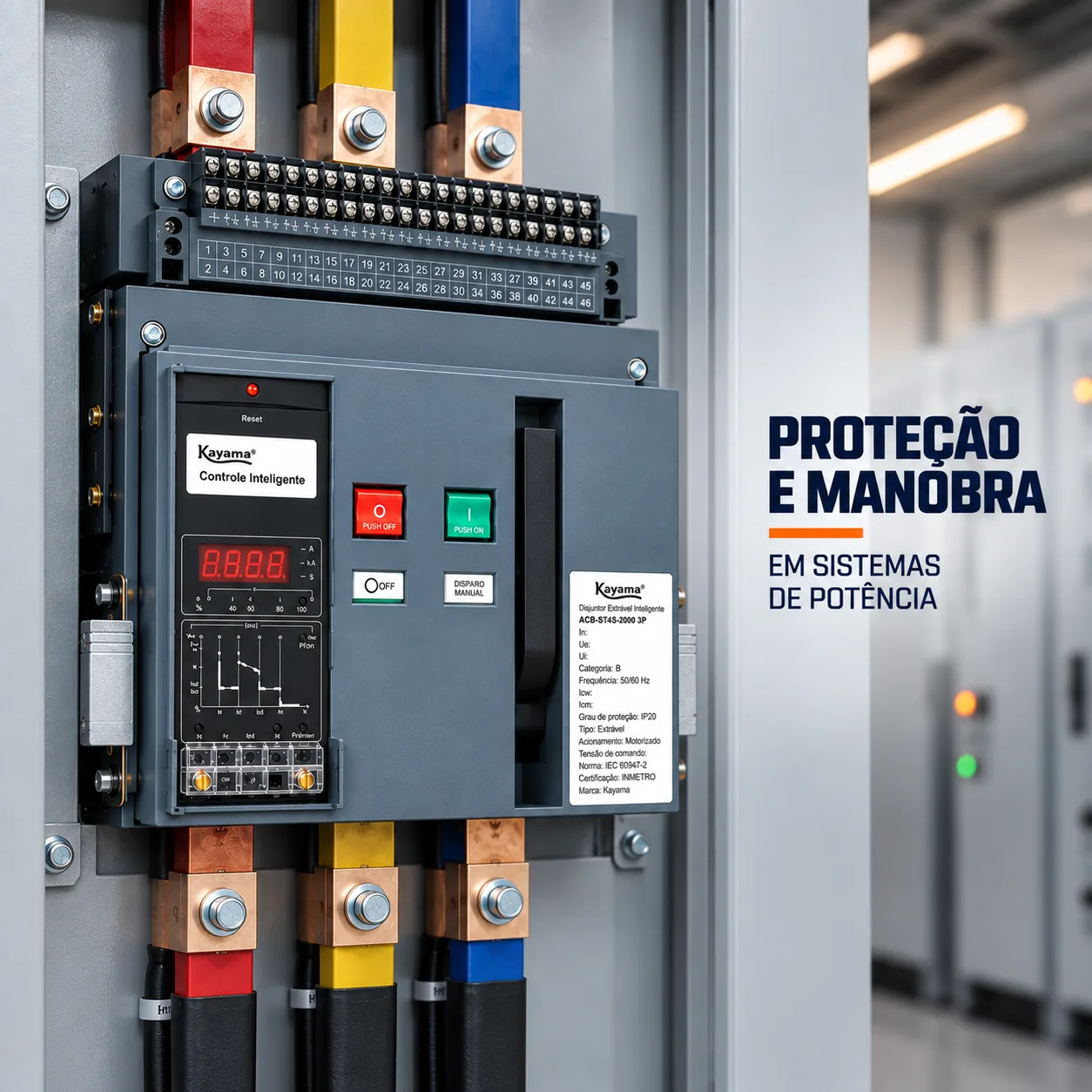

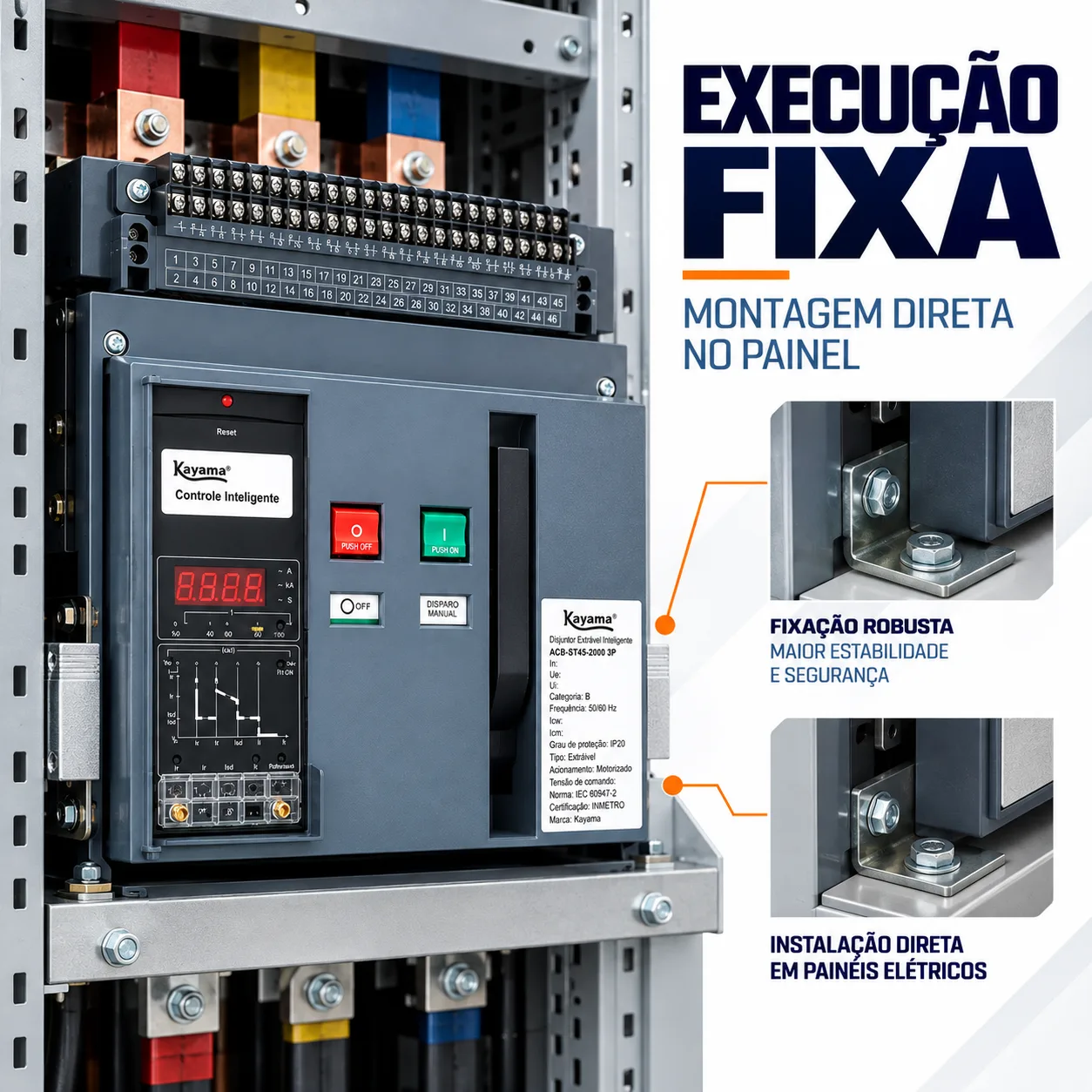

Na configuração fixa, o disjuntor é instalado diretamente na estrutura do painel, permanecendo conectado aos barramentos ou condutores principais durante sua operação.

Proteção do Circuito

• Corrente nominal do circuito
• Sobrecargas previstas
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração
• Tensão de operação
• Características dos barramentos
• Coordenação e seletividade
• Ajustes da unidade de disparo
• Regime de serviço da instalação

Para correta especificação devem ser considerados:

A atuação do sistema de proteção depende do tipo de unidade instalada, dos ajustes disponíveis e dos parâmetros definidos para a instalação.

O ACB-ST45-3200 é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo incorporada ao equipamento.

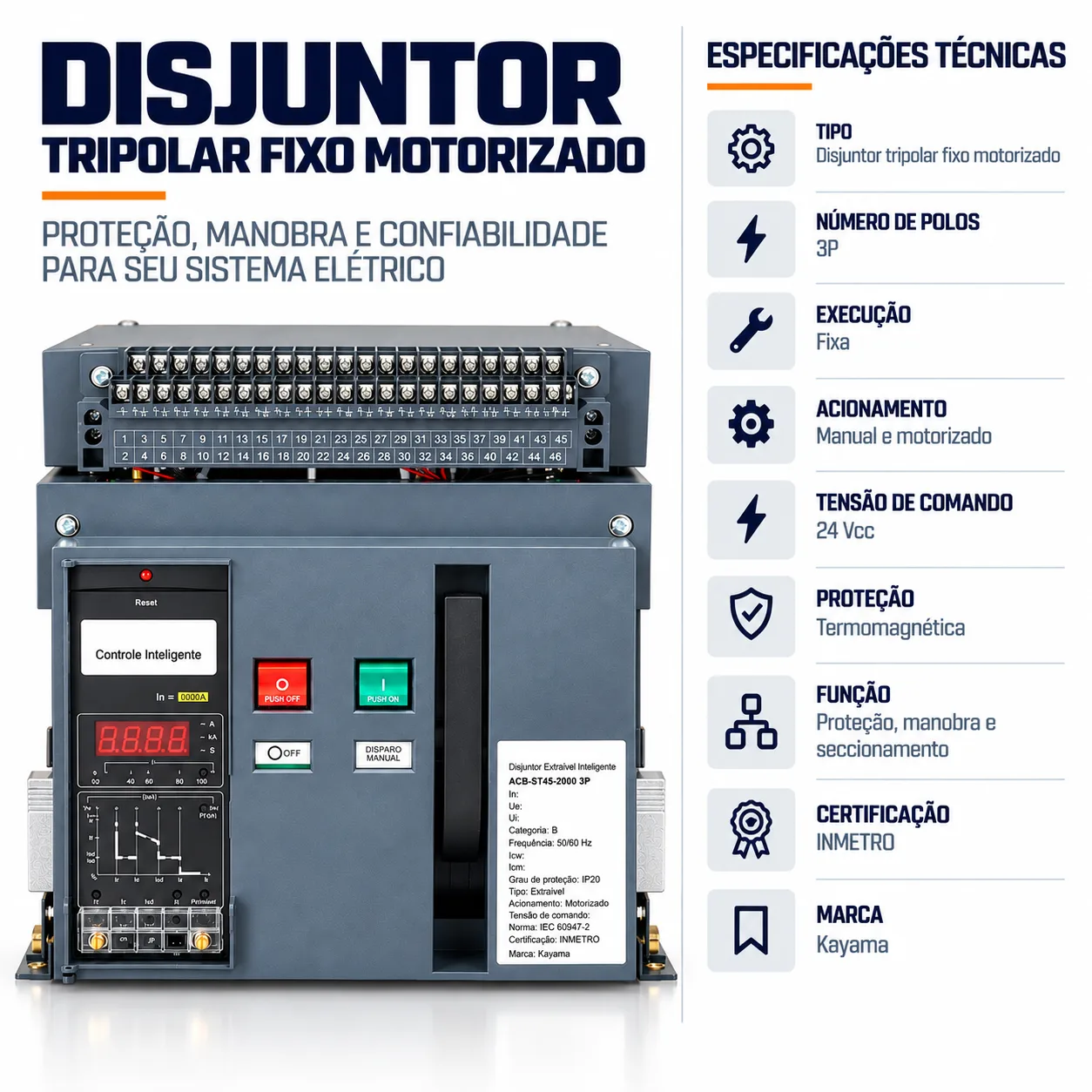

Especificações

• Marca: Kayama
• Modelo: ACB-ST45-3200
• Tipo: Air Circuit Breaker – ACB
• Número de polos: 3P
• Corrente nominal: 2000 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Aplicação: Proteção, distribuição e manobra em baixa tensão

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente nominal
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração – Icw
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Coordenação e seletividade
• Capacidade e seção dos barramentos
• Condições de ventilação e dissipação térmica
• Características dos terminais e conexões

Para especificação adequada devem ser analisados:

A corrente nominal de 2000 A não deve ser utilizada isoladamente como critério de seleção.

Instalação

Em aplicações de 2000 A, devem ser observados cuidadosamente o dimensionamento dos barramentos, torque das conexões, dissipação térmica, ventilação do painel, distâncias de isolação e características mecânicas da estrutura de montagem.

A instalação, parametrização e manutenção devem ser realizadas por profissional tecnicamente habilitado e de acordo com o projeto elétrico da instalação.

Produto Kayama

GTIN: 7900370002167

NCM: 8536.20.00

O ACB-ST45-3200 2000 A Fixo é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada capacidade.
