Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de proteção, distribuição, manobra e automação elétrica.

Sua execução extraível permite movimentar o corpo do disjuntor em relação à base ou berço de instalação, conforme a configuração construtiva do equipamento, facilitando determinados procedimentos de inspeção, manutenção e substituição.

Com configuração tripolar (3P), corrente nominal de 3200 A e mecanismo de acionamento motorizado com comando em 24 V, é destinado à utilização como disjuntor geral ou de alimentadores principais em quadros gerais de baixa tensão, painéis principais de distribuição e centros de carga de elevada capacidade.

O Disjuntor Tripolar Extraível Motorizado Kayama 3200 A é desenvolvido para proteção, manobra e integração a sistemas de comando em circuitos elétricos de baixa tensão de elevada corrente.

Características Técnicas

• Tipo: Disjuntor tripolar extraível motorizado
• Número de polos: 3P
• Corrente nominal: 3200 A
• Execução: Extraível
• Acionamento: Motorizado
• Tensão de comando do mecanismo motorizado: 24 V
• Operação: Local e/ou remota, conforme configuração
• Aplicação: Sistemas elétricos de baixa tensão
• Instalação: Em painel compatível com execução extraível
• Integração: Sistemas de comando e automação, conforme projeto

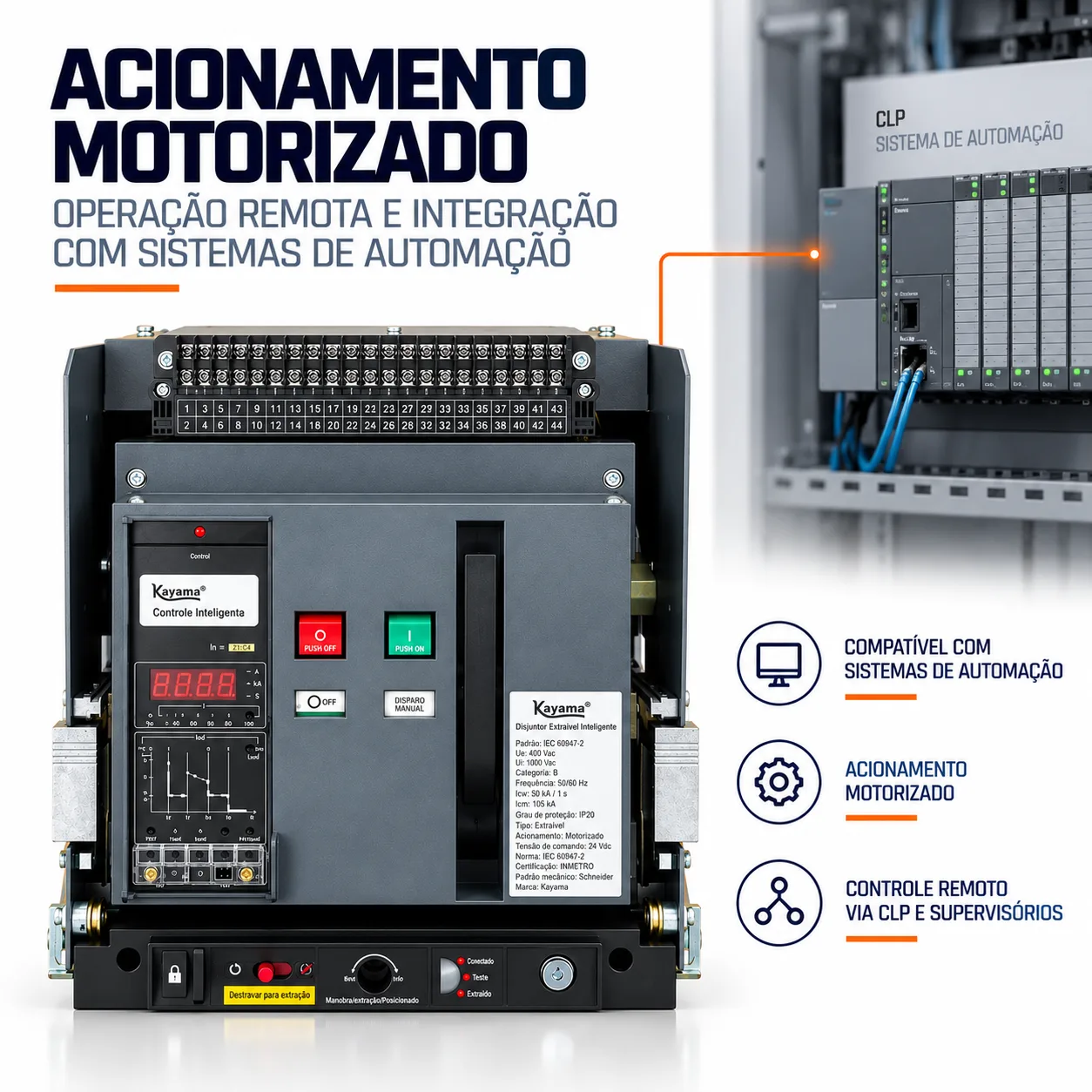

Sistema Motorizado

A tensão de 24 V refere-se ao circuito de comando do mecanismo motorizado e deve ser compatível com a alimentação e os demais componentes utilizados no sistema de controle.

• Botoeiras remotas
• Relés auxiliares
• CLPs
• Sistemas supervisórios
• Sistemas de gerenciamento de energia
• Lógicas automáticas de manobra
• Sistemas de transferência e telecomando, quando previstos no projeto

Conforme a arquitetura do painel, o equipamento pode ser integrado a:

O mecanismo motorizado permite realizar operações de abertura e fechamento do disjuntor por meio de comando elétrico, possibilitando sua integração a sistemas de automação e supervisão.

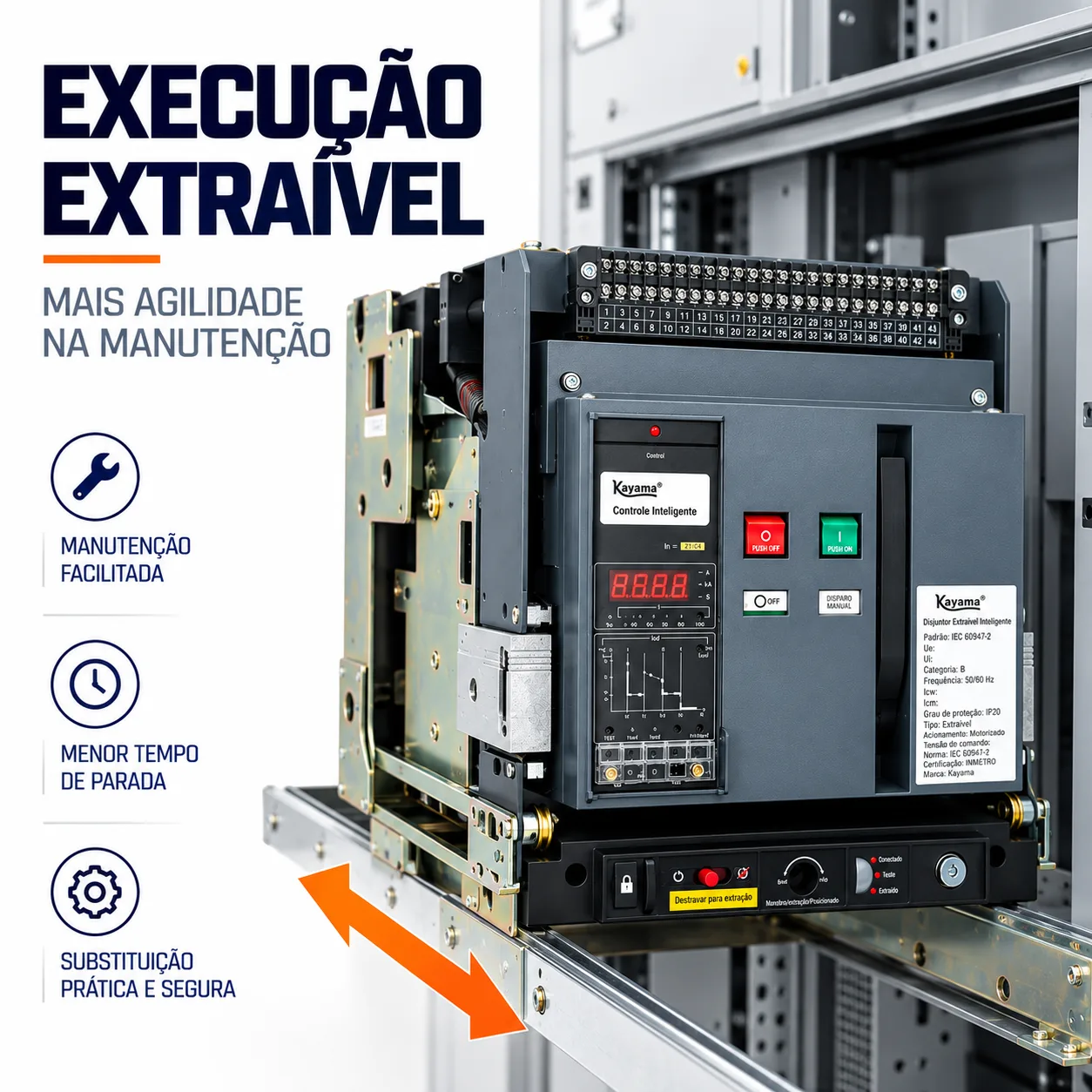

Execução Extraível

Os procedimentos de inserção, extração, bloqueio e manutenção devem seguir as instruções técnicas específicas do modelo.

Essa construção pode facilitar procedimentos de manutenção, inspeção e substituição, além de permitir diferentes posições funcionais quando previstas na configuração do equipamento.

Na configuração extraível, o disjuntor trabalha associado a uma base, berço ou mecanismo próprio de inserção.

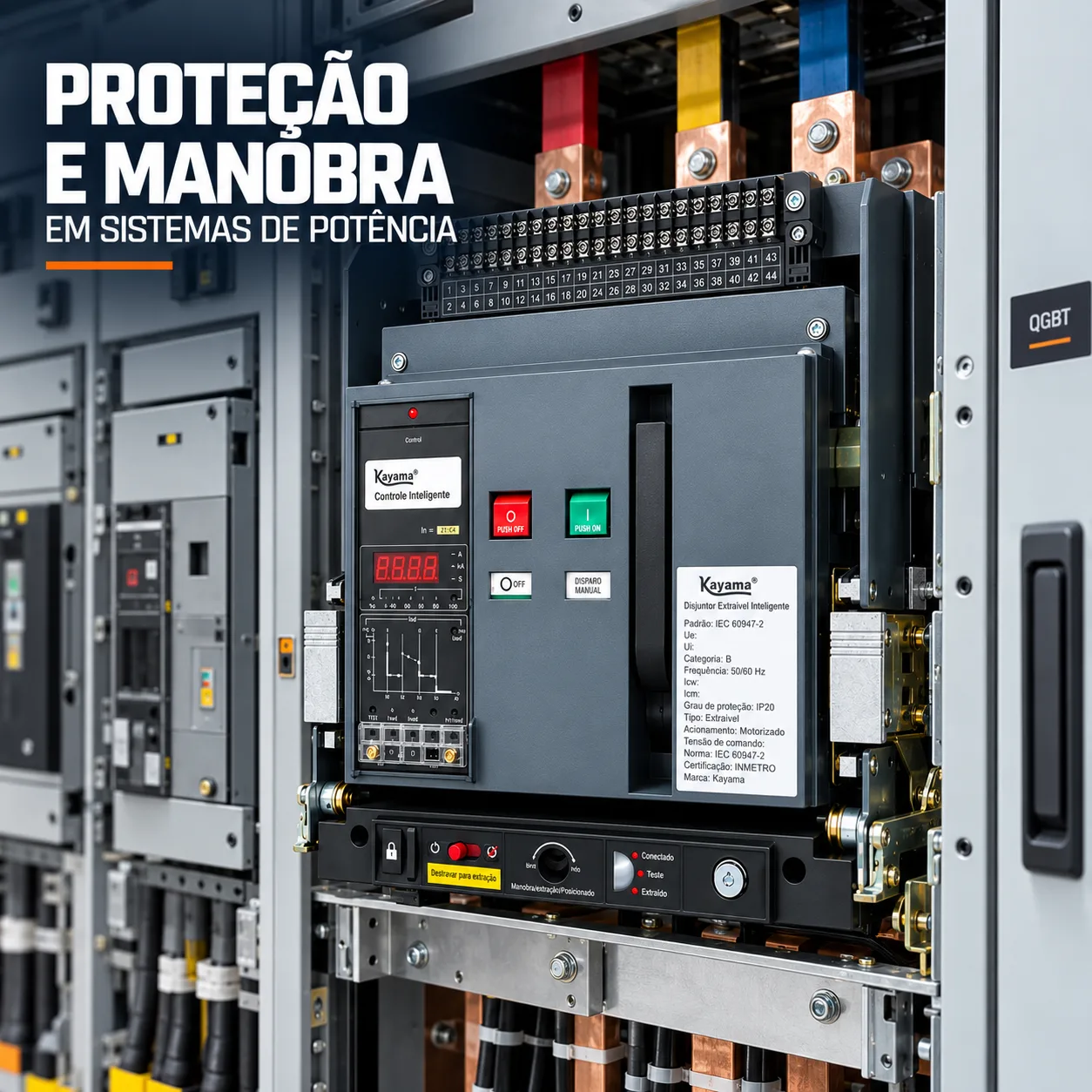

Proteção do Circuito

• Corrente nominal do circuito
• Correntes de sobrecarga
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração, quando aplicável
• Características dos barramentos
• Coordenação e seletividade
• Tensão de operação
• Ajustes da unidade de disparo
• Regime de utilização da instalação

Para a correta especificação devem ser considerados:

A atuação e os respectivos limites dependem do tipo de disparador, dos ajustes disponíveis e das características elétricas do sistema.

O disjuntor é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo incorporada ao equipamento.

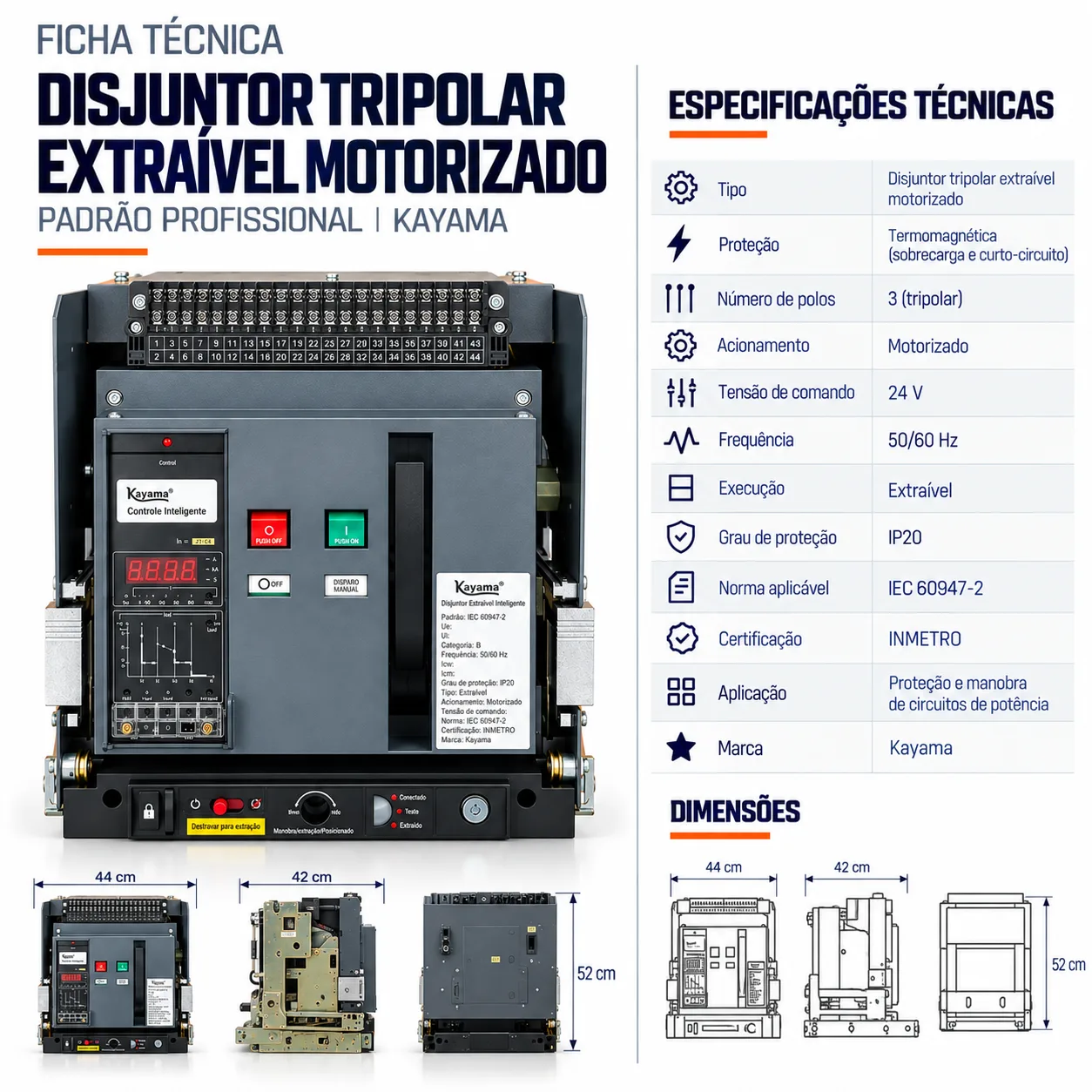

Especificações

• Marca: Kayama
• Tipo: Disjuntor tripolar extraível motorizado
• Número de polos: 3P
• Corrente nominal: 3200 A
• Execução: Extraível
• Acionamento: Motorizado
• Tensão de comando: 24 V
• Aplicação: Proteção, distribuição e manobra em baixa tensão
• NCM: 8536.20.00
• GTIN: 7900370002327

Compatibilidade com Painéis Existentes

A equivalência de corrente nominal ou semelhança construtiva não garante intercambiabilidade ou substituição direta.

• Dimensões do equipamento
• Geometria da base ou berço
• Pontos de fixação
• Posição e dimensões dos terminais de potência
• Espaçamento e configuração dos barramentos
• Conectores auxiliares
• Circuitos de comando
• Tensões dos acessórios
• Mecanismos de inserção e extração
• Intertravamentos mecânicos e elétricos
• Capacidade de interrupção
• Unidade de disparo
• Parâmetros e faixas de ajuste das proteções

Quando houver referência a equipamentos ou padrões utilizados por outros fabricantes, incluindo Schneider Electric, devem ser previamente verificados:

O equipamento pode ser utilizado em projetos de modernização ou substituição quando houver compatibilidade entre suas características e as do sistema existente.

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente de projeto
• Corrente de curto-circuito no ponto de instalação
• Capacidade de interrupção
• Corrente suportável de curta duração – Icw, quando aplicável
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Seção e capacidade dos barramentos
• Coordenação e seletividade
• Temperatura interna do painel
• Ventilação e dissipação térmica
• Características dos terminais e conexões

Para especificação adequada devem ser analisados:

A corrente nominal de 3200 A não deve ser utilizada isoladamente como critério para seleção do equipamento.

Instalação

O equipamento deve operar em conjunto com os demais dispositivos de proteção, comando e seccionamento previstos no sistema elétrico.

Em aplicações de 3200 A, devem ser observados cuidadosamente o dimensionamento e a disposição dos barramentos, torque das conexões, dissipação térmica, ventilação do painel, distâncias de isolação e características mecânicas da estrutura.

A instalação, parametrização, inserção, extração e manutenção devem ser realizadas por profissional tecnicamente habilitado e de acordo com o projeto elétrico da instalação.

Produto Kayama

O Disjuntor Tripolar Extraível Motorizado 3200 A é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada corrente.
