Disjuntor Motorizado ACB-ST45-3200 - 3200A Fixo - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de proteção, distribuição, manobra e automação elétrica.

Sua execução fixa – não extraível é destinada à montagem permanente no painel, com conexão aos barramentos ou condutores previstos no projeto elétrico.

Com configuração tripolar (3P), corrente nominal de 3200 A e mecanismo de acionamento motorizado com comando em 24 V, é destinado à utilização como disjuntor geral ou de alimentadores principais em quadros gerais de baixa tensão, painéis principais de distribuição e centros de carga de elevada capacidade.

O Disjuntor Tripolar Fixo Motorizado Kayama 3200 A é desenvolvido para proteção, manobra e integração a sistemas de comando em circuitos elétricos de baixa tensão de elevada corrente.

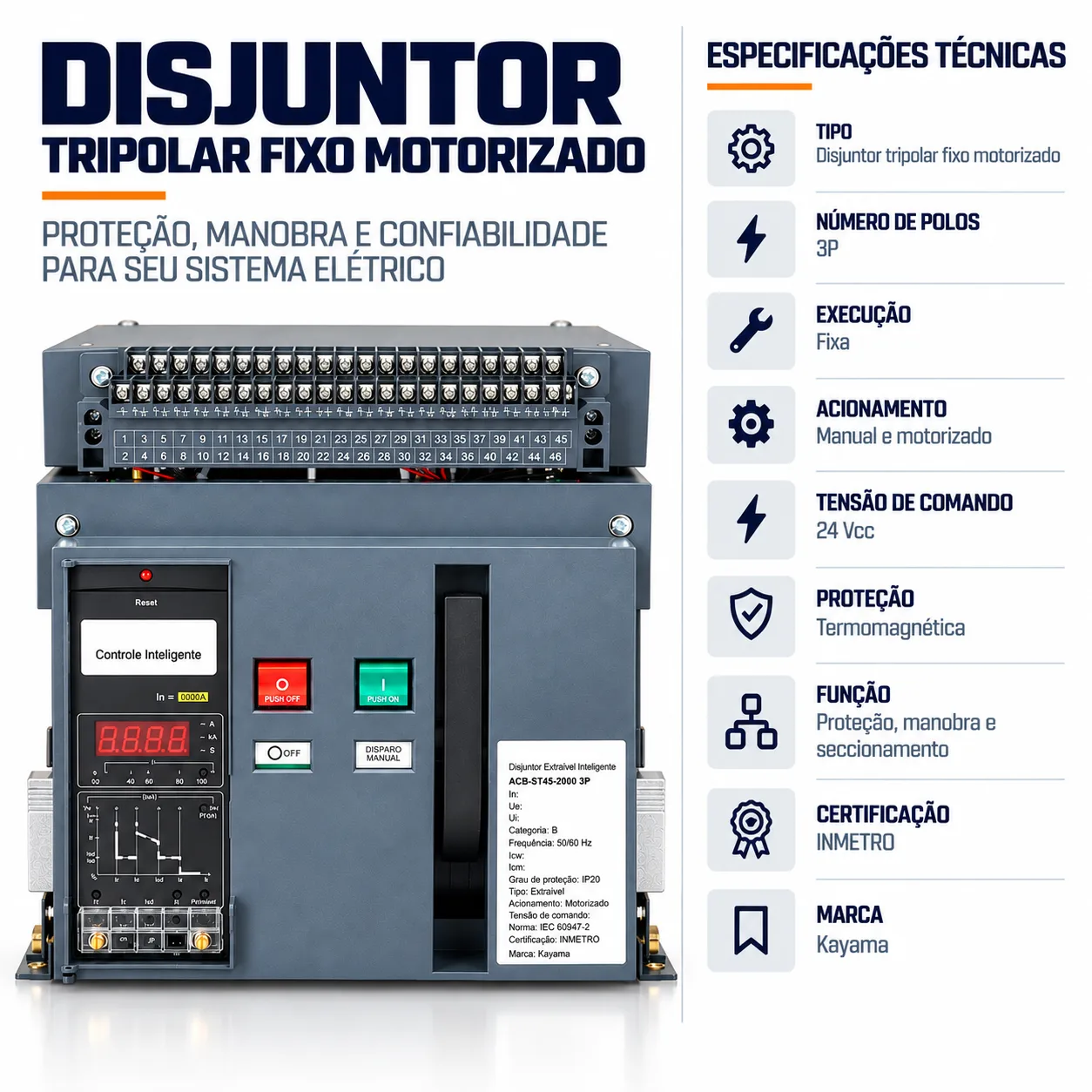

Características Técnicas

• Tipo: Disjuntor tripolar fixo motorizado
• Número de polos: 3P
• Corrente nominal: 3200 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Tensão de comando do mecanismo motorizado: 24 V
• Operação: Local e/ou remota, conforme configuração
• Montagem: Fixa em painel
• Aplicação: Sistemas elétricos de baixa tensão
• Integração: Sistemas de comando e automação, conforme projeto

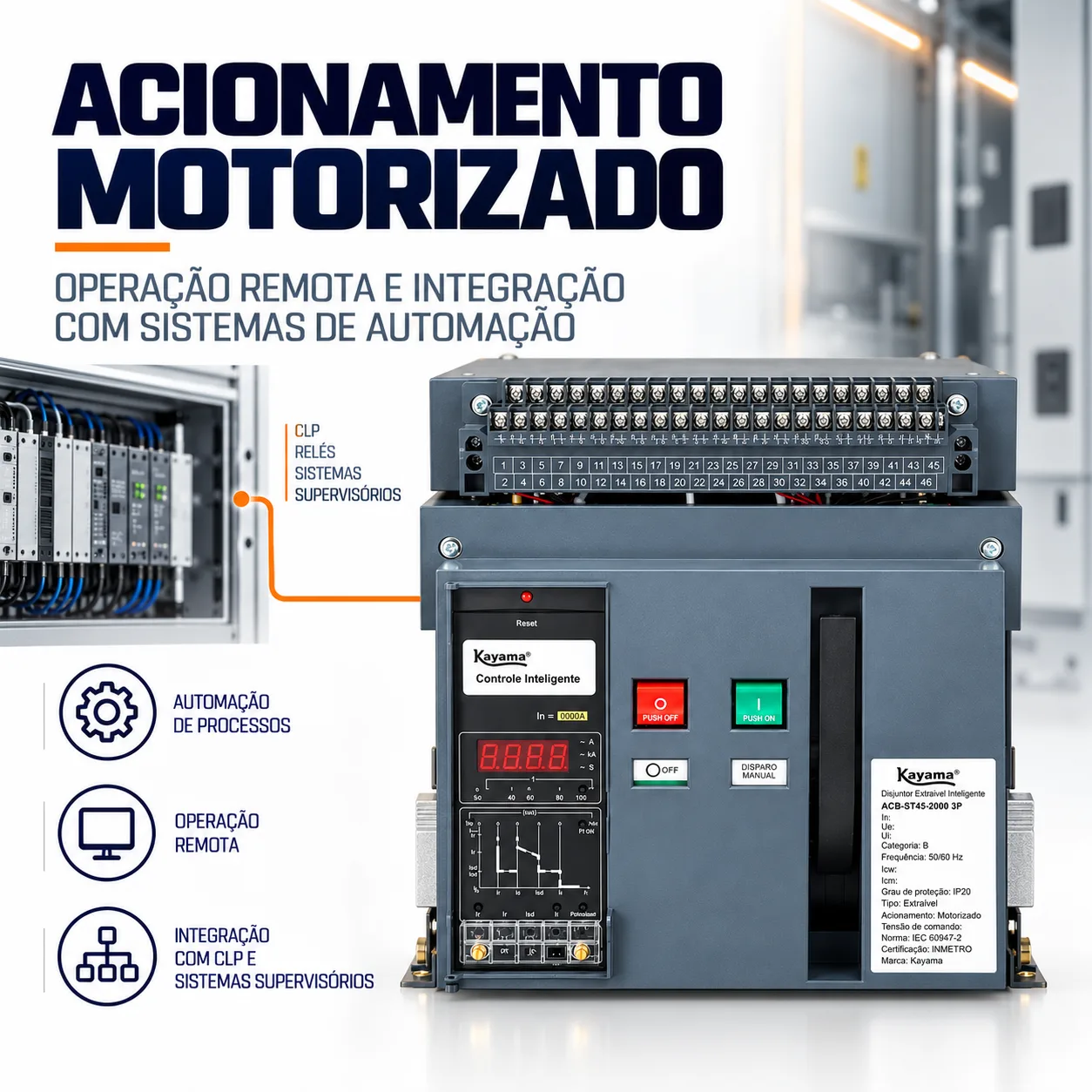

Sistema Motorizado

A tensão de 24 V refere-se ao circuito de comando do mecanismo motorizado e deve ser compatível com a alimentação e os demais componentes do sistema de controle.

• Botoeiras remotas
• Relés auxiliares
• CLPs
• Sistemas supervisórios
• Sistemas de gerenciamento de energia
• Lógicas automáticas de manobra
• Sistemas de transferência e telecomando, quando previstos no projeto

Conforme a arquitetura do painel, o equipamento pode ser integrado a:

O mecanismo motorizado permite executar operações de abertura e fechamento do disjuntor por meio de comando elétrico, possibilitando sua integração com sistemas de automação e supervisão.

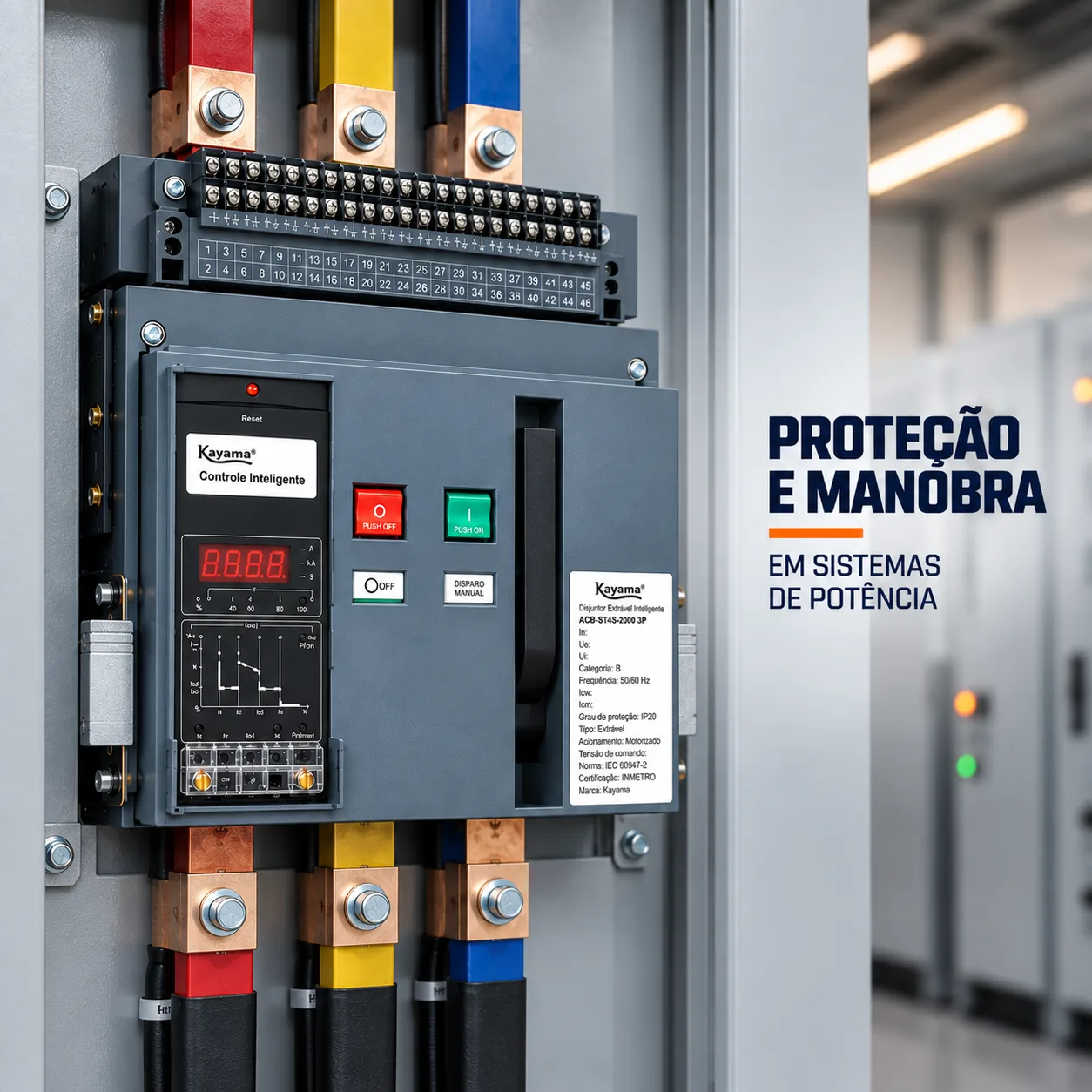

Execução Fixa

A estrutura de montagem, os barramentos, terminais, distâncias de isolação, ventilação e dissipação térmica devem ser dimensionados de acordo com as características do equipamento e do projeto elétrico.

Essa execução é destinada a instalações permanentes nas quais não há necessidade de retirada frequente do corpo do disjuntor para inspeção ou substituição.

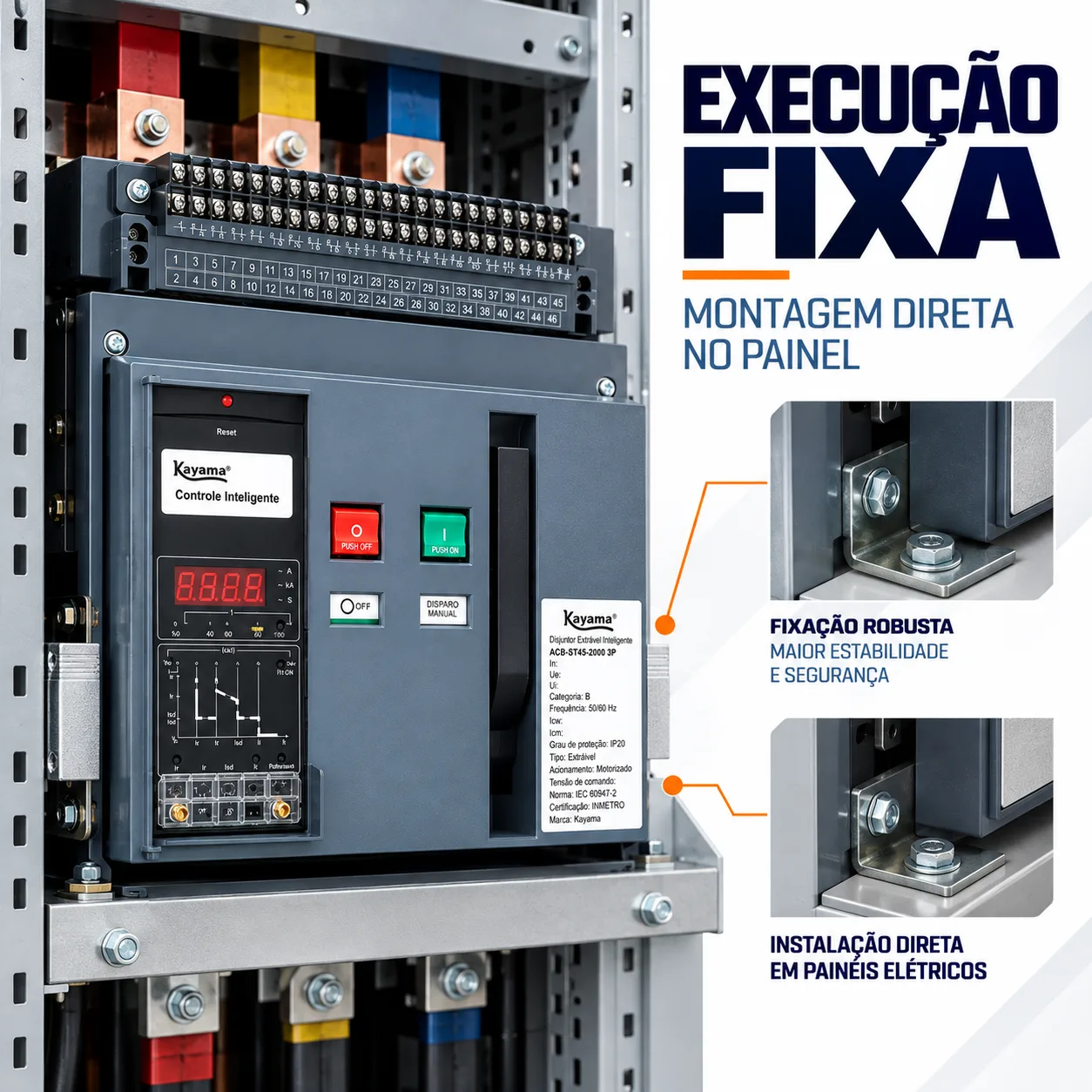

Na configuração fixa, o disjuntor é instalado diretamente na estrutura do painel e permanece conectado aos barramentos ou condutores principais durante sua operação.

Proteção do Circuito

• Corrente nominal do circuito
• Correntes de sobrecarga
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração, quando aplicável
• Características dos barramentos
• Coordenação e seletividade
• Tensão de operação
• Ajustes da unidade de disparo
• Regime de utilização da instalação

Para a correta especificação devem ser considerados:

A atuação e os respectivos limites dependem do tipo de disparador, dos ajustes disponíveis e das características elétricas do sistema.

O disjuntor é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo incorporada ao equipamento.

Especificações

• Marca: Kayama
• Tipo: Disjuntor tripolar fixo motorizado
• Número de polos: 3P
• Corrente nominal: 3200 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Tensão de comando: 24 V
• Aplicação: Proteção, distribuição e manobra em baixa tensão
• NCM: 8536.20.00
• GTIN: 7900370002181

Compatibilidade com Painéis Existentes

A equivalência de corrente nominal ou semelhança construtiva não garante substituição direta ou intercambiabilidade.

• Dimensões externas
• Pontos de fixação
• Posição e dimensões dos terminais de potência
• Espaçamento e configuração dos barramentos
• Conectores auxiliares
• Circuitos de comando
• Tensões dos acessórios
• Intertravamentos
• Capacidade de interrupção
• Unidade de disparo
• Parâmetros e faixas de ajuste das proteções

Quando houver referência a equipamentos ou padrões utilizados por outros fabricantes, incluindo Schneider Electric, devem ser previamente verificados:

O equipamento pode ser utilizado em projetos de modernização ou substituição quando houver compatibilidade entre suas características e as do sistema existente.

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente de projeto
• Corrente de curto-circuito no ponto de instalação
• Capacidade de interrupção
• Corrente suportável de curta duração – Icw, quando aplicável
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Seção e capacidade dos barramentos
• Coordenação e seletividade
• Temperatura interna do painel
• Ventilação e dissipação térmica
• Características dos terminais e conexões

Para especificação adequada devem ser analisados:

A corrente nominal de 3200 A não deve ser utilizada isoladamente como critério para seleção do equipamento.

Instalação

O equipamento deve operar em conjunto com os demais dispositivos de proteção, comando e seccionamento previstos no sistema elétrico.

Em aplicações de 3200 A, devem ser observados cuidadosamente o dimensionamento e a disposição dos barramentos, torque das conexões, dissipação térmica, ventilação do painel, distâncias de isolação e características mecânicas da estrutura de montagem.

A instalação, parametrização e manutenção devem ser realizadas por profissional tecnicamente habilitado e conforme o projeto elétrico da instalação.

Produto Kayama

O Disjuntor Tripolar Fixo Motorizado 3200 A é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada corrente.
