Disjuntor Motorizado ACB-ST45-6300 - 4000A Extraível- KAYAMA

Com configuração tripolar (3P), corrente nominal de 4000 A, execução extraível e mecanismo de acionamento motorizado, o equipamento é destinado a aplicações profissionais em QGBTs, painéis principais de distribuição, alimentadores, centros de distribuição e instalações elétricas de grande porte.

O Disjuntor Motorizado Kayama ACB-ST45-6300 de 4000 A é um disjuntor de potência em ar do tipo ACB – Air Circuit Breaker, desenvolvido para proteção, manobra e distribuição de energia elétrica em sistemas de baixa tensão de elevada capacidade.

Características Técnicas

• Modelo: ACB-ST45-6300
• Tipo: Disjuntor de potência em ar – ACB
• Número de polos: 3P – tripolar
• Corrente nominal: 4000 A
• Execução: Extraível
• Acionamento: Motorizado
• Operação: Local e/ou remota, conforme configuração
• Aplicação: Sistemas elétricos de baixa tensão
• Instalação: Painel compatível com base, gaveta ou berço extraível
• Integração: Sistemas de comando e automação, conforme projeto

Tecnologia ACB

A capacidade de interrupção, tensão de operação, corrente suportável de curta duração e demais limites elétricos devem ser verificados na documentação técnica específica do equipamento.

O ACB utiliza o ar como meio de extinção do arco elétrico durante determinadas operações de abertura do circuito. Essa tecnologia é empregada em sistemas de distribuição de baixa tensão de elevada corrente, principalmente em aplicações envolvendo disjuntores gerais, entradas de painéis e alimentadores principais.

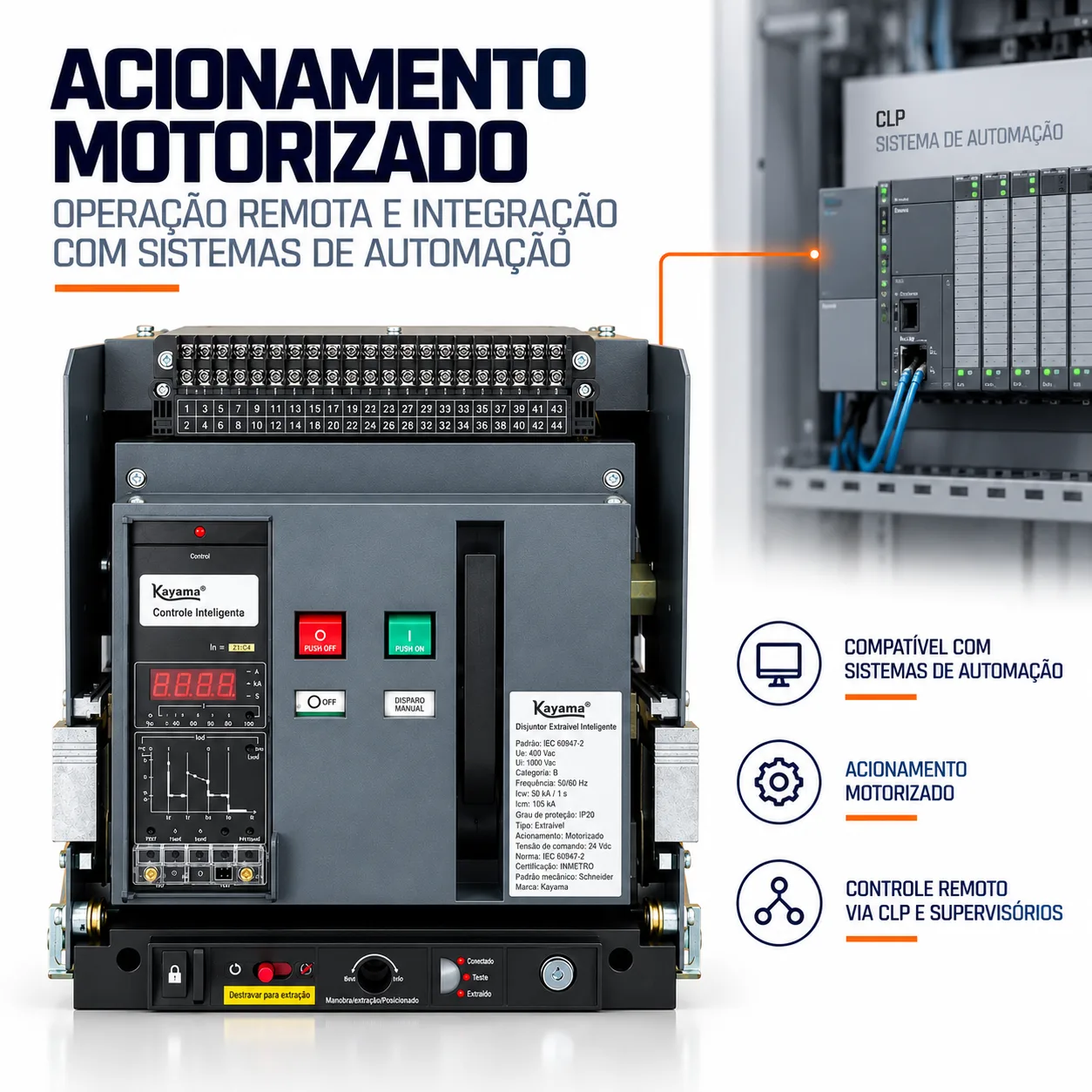

Sistema Motorizado

A tensão e as características elétricas do mecanismo motorizado devem ser verificadas conforme a configuração efetivamente fornecida.

• Botoeiras remotas
• Relés auxiliares
• CLPs
• Sistemas supervisórios
• Sistemas de gerenciamento de energia
• Sistemas de telecomando
• Lógicas automáticas de manobra e transferência, quando previstas no projeto

Conforme a arquitetura do painel, o equipamento pode ser integrado a:

O mecanismo motorizado permite realizar operações de abertura e fechamento por meio de comando elétrico, possibilitando a integração do disjuntor a sistemas de automação e supervisão.

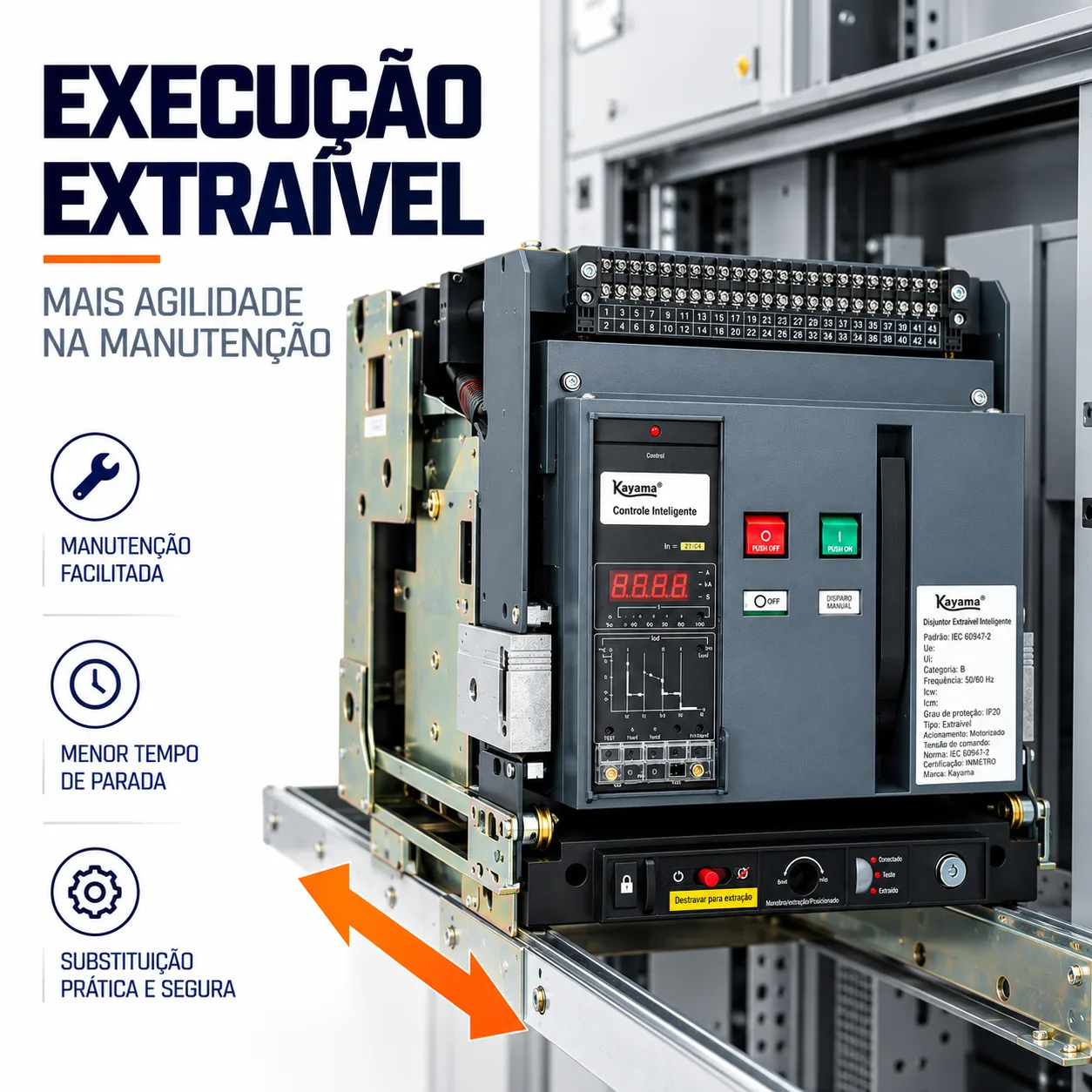

Execução Extraível

Dependendo da configuração do conjunto, podem existir diferentes posições funcionais, mecanismos de bloqueio e sistemas de intertravamento, que devem ser confirmados na documentação técnica do equipamento.

Na configuração extraível, o disjuntor opera associado a uma base, gaveta ou berço específico. Essa construção permite movimentar o corpo do equipamento em relação às conexões principais e pode facilitar procedimentos de inspeção, manutenção e substituição.

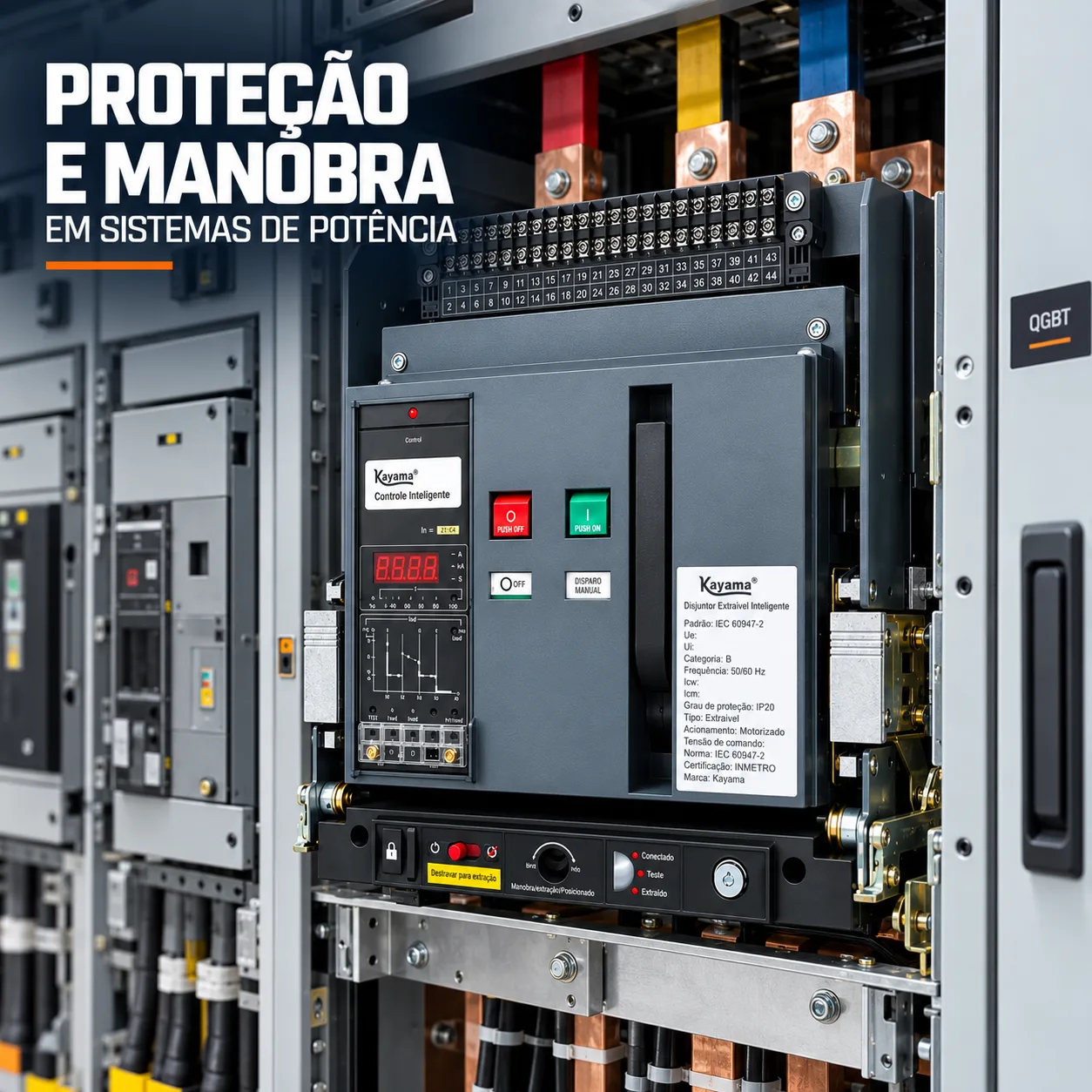

Proteção do Circuito

• Corrente nominal do circuito
• Sobrecargas previstas
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração
• Tensão de operação
• Características dos barramentos
• Coordenação e seletividade
• Ajustes da unidade de disparo
• Regime de serviço da instalação

Para a correta especificação, devem ser considerados:

A atuação do sistema de proteção depende do tipo de unidade incorporada, dos ajustes disponíveis e dos parâmetros definidos para a instalação.

O ACB-ST45-6300 é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo instalada.

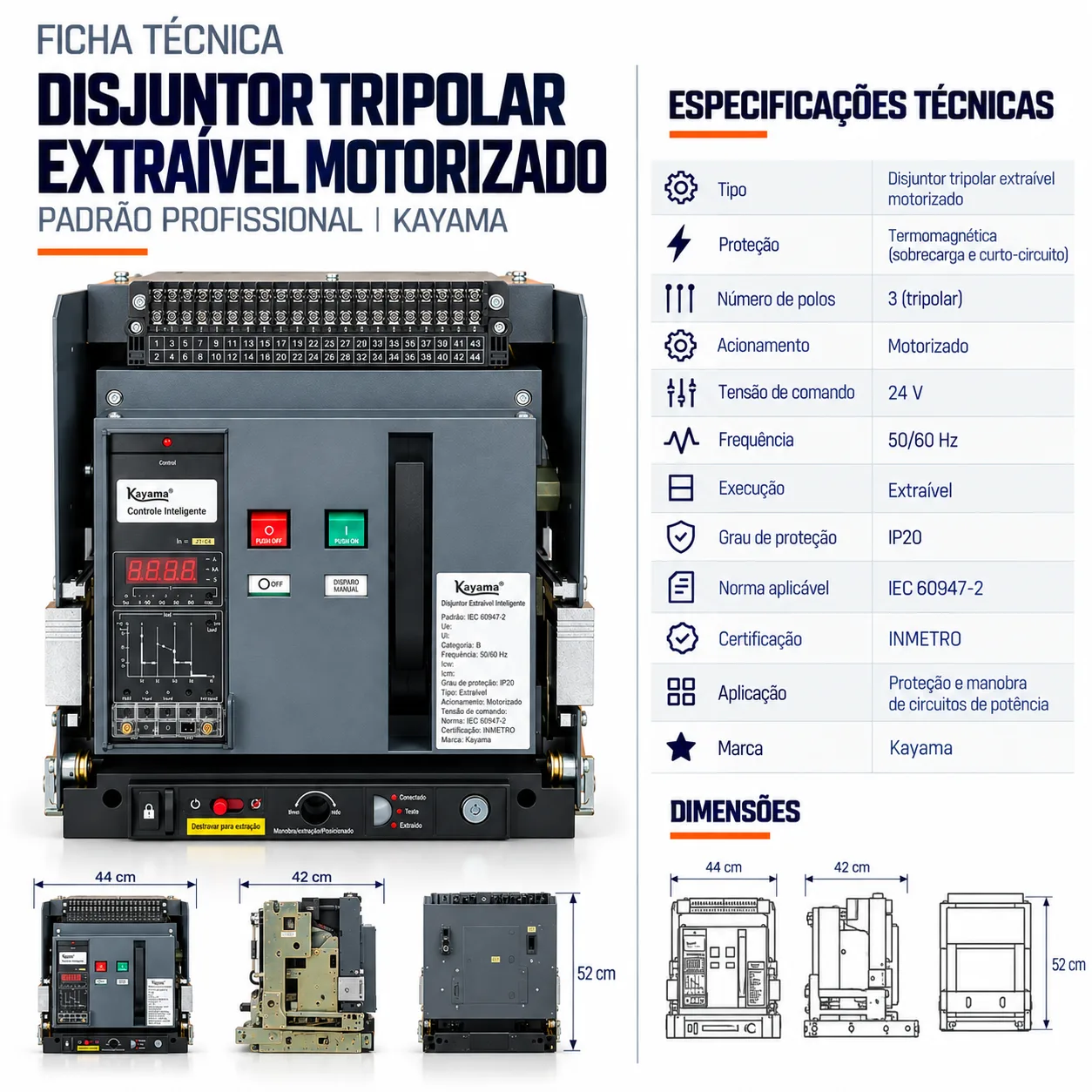

Especificações

• Marca: Kayama
• Modelo: ACB-ST45-6300
• Tipo: Air Circuit Breaker – ACB
• Número de polos: 3P
• Corrente nominal: 4000 A
• Execução: Extraível
• Acionamento: Motorizado
• Aplicação: Proteção, distribuição e manobra em baixa tensão

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente nominal
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração – Icw
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Coordenação e seletividade
• Capacidade e seção dos barramentos
• Temperatura interna do painel
• Ventilação e dissipação térmica
• Características dos terminais e conexões

Para a especificação adequada devem ser analisados:

A corrente nominal de 4000 A não deve ser utilizada isoladamente como critério de seleção.

Instalação

Os procedimentos de inserção e extração devem seguir as instruções específicas do fabricante.

Em aplicações de 4000 A, devem ser observados cuidadosamente o dimensionamento e a disposição dos barramentos, torque das conexões, ventilação, dissipação térmica, distâncias de isolação e características mecânicas da estrutura do painel.

A instalação, parametrização, inserção, extração e manutenção devem ser realizadas por profissional tecnicamente habilitado, de acordo com o projeto elétrico da instalação.

Produto Kayama

GTIN: 7900370002365

NCM: 8536.20.00

O ACB-ST45-6300 4000 A Extraível é um produto exclusivo Kayama, destinado a aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada capacidade.
