Disjuntor Motorizado ACB-ST45-6300 - 6300A Fixo - KAYAMA

Com configuração tripolar (3P), corrente nominal de 6300 A, execução fixa e mecanismo de acionamento motorizado, o equipamento é indicado para utilização como disjuntor geral ou de alimentadores principais em QGBTs, painéis de distribuição, centros de carga e sistemas industriais de grande porte.

O Disjuntor Motorizado Kayama ACB-ST45-6300 de 6300 A é um disjuntor de potência em ar, do tipo ACB – Air Circuit Breaker, desenvolvido para aplicações profissionais de proteção, manobra, distribuição e automação elétrica em instalações de baixa tensão de elevada capacidade.

Características Técnicas

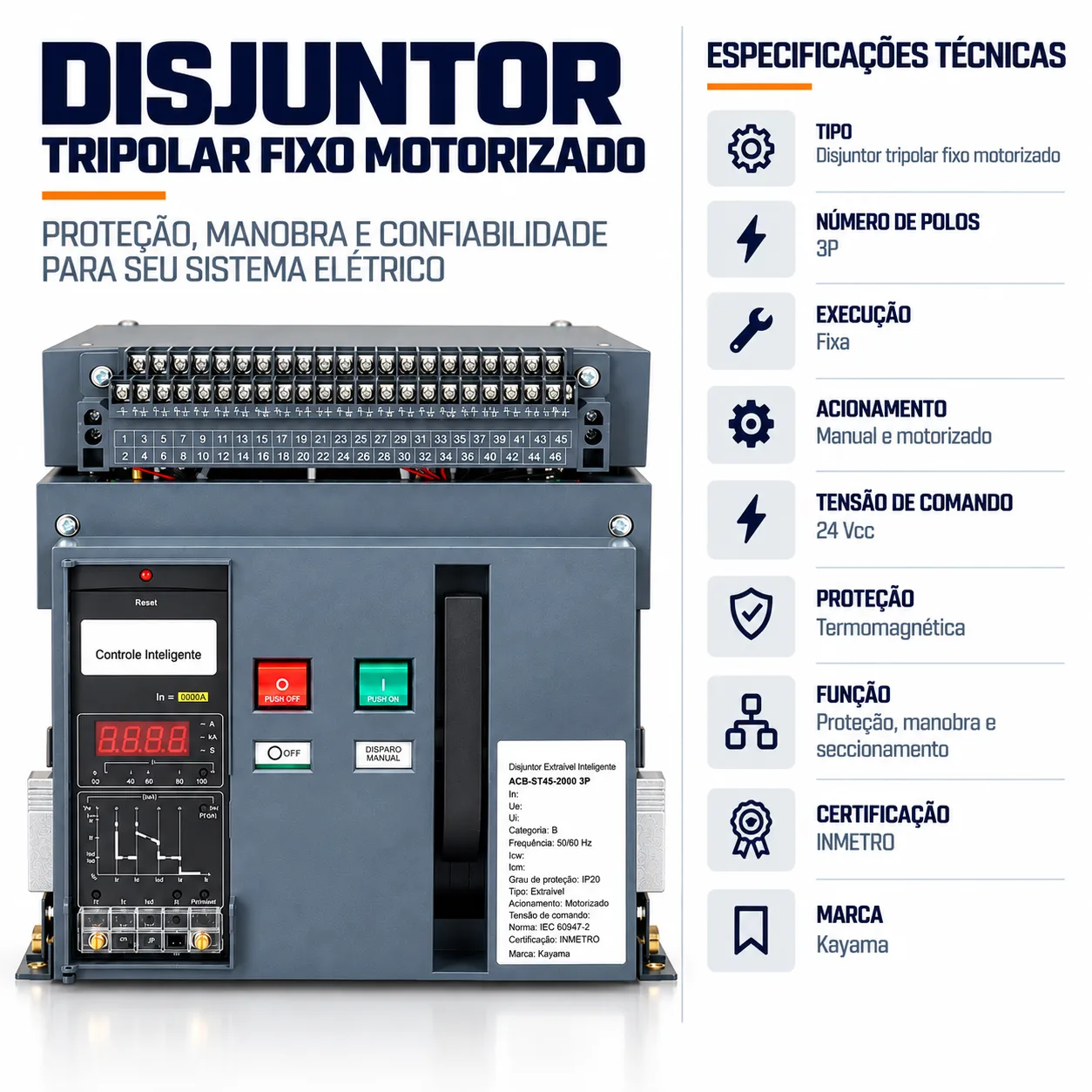

• Modelo: ACB-ST45-6300
• Tipo: Disjuntor de potência em ar – ACB
• Número de polos: 3P – tripolar
• Corrente nominal: 6300 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• Operação: Local e/ou remota, conforme configuração
• Montagem: Fixa em painel
• Aplicação: Sistemas elétricos de baixa tensão
• Integração: Sistemas de comando e automação, conforme projeto

Tecnologia ACB

A capacidade efetiva de interrupção, tensão de operação, corrente suportável de curta duração e demais limites elétricos devem ser verificados na documentação técnica específica da configuração do modelo.

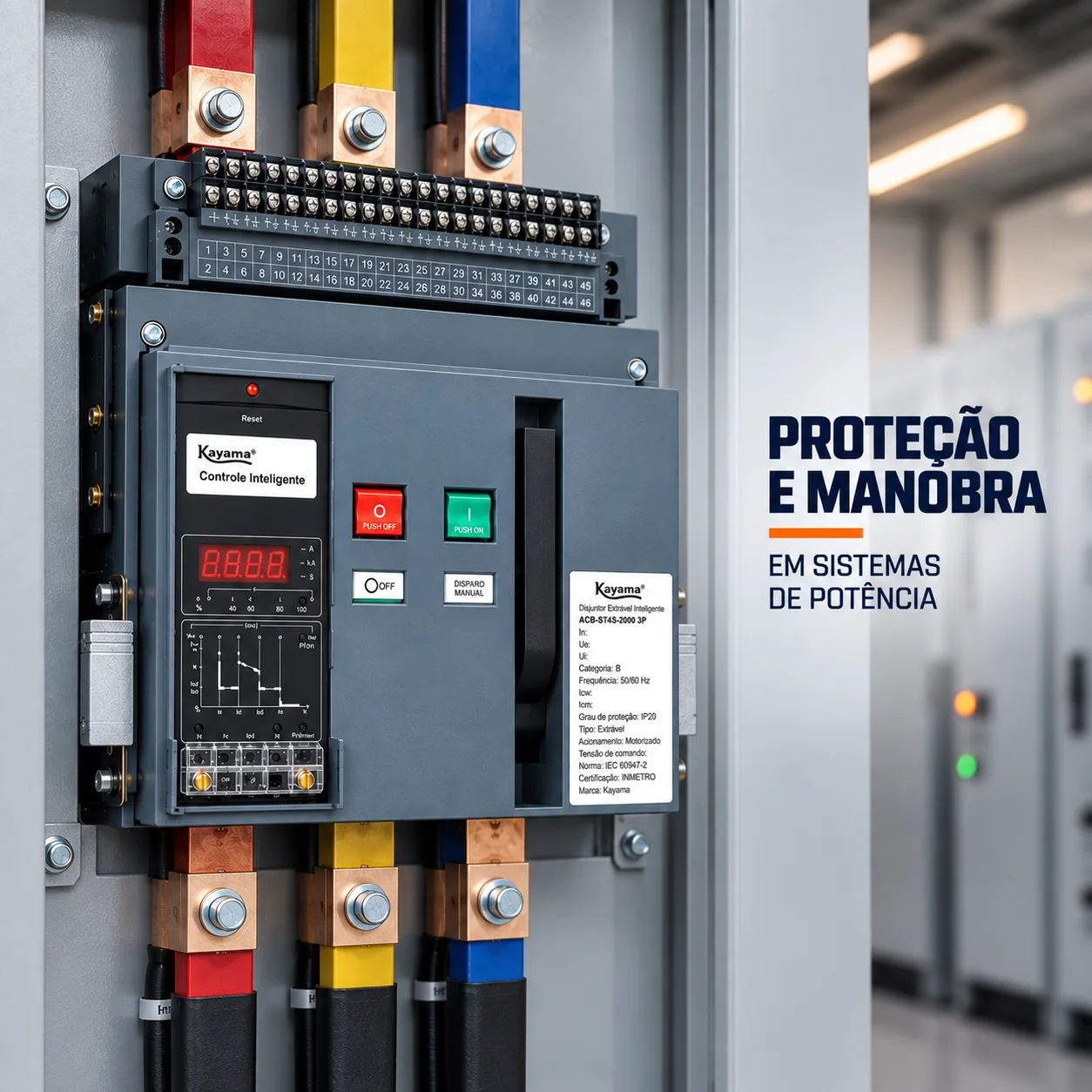

Essa tecnologia é empregada em sistemas de distribuição de baixa tensão de elevada corrente, especialmente em aplicações envolvendo disjuntores gerais, entradas de painéis e alimentadores principais.

O ACB – Air Circuit Breaker utiliza o ar como meio de extinção do arco elétrico formado durante determinadas operações de abertura do circuito.

Sistema Motorizado

A tensão e as características elétricas do mecanismo motorizado devem ser verificadas conforme a configuração efetivamente fornecida.

Conforme a arquitetura do painel, o equipamento pode ser integrado a botoeiras remotas, relés auxiliares, CLPs, sistemas supervisórios, sistemas de gerenciamento de energia e lógicas automáticas de manobra e transferência, quando previstas no projeto.

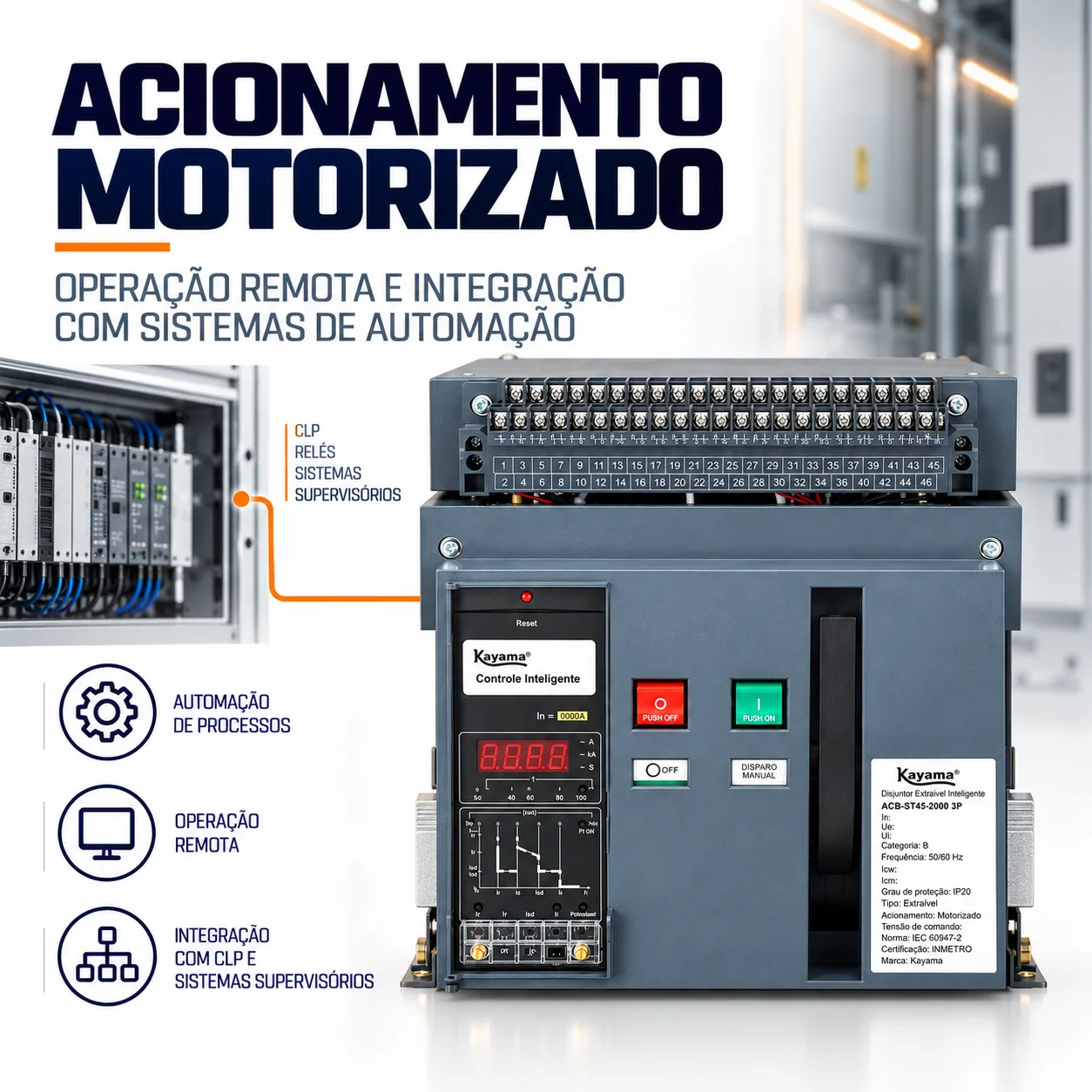

O mecanismo motorizado permite realizar operações de abertura e fechamento por comando elétrico, possibilitando a integração do disjuntor a sistemas de automação, supervisão e telecomando.

Execução Fixa

A estrutura de montagem, os barramentos, terminais, distâncias de isolação, ventilação e dissipação térmica devem ser dimensionados de acordo com as características do equipamento e do projeto elétrico.

Essa execução é destinada a instalações permanentes nas quais não há necessidade de retirada frequente do corpo do disjuntor.

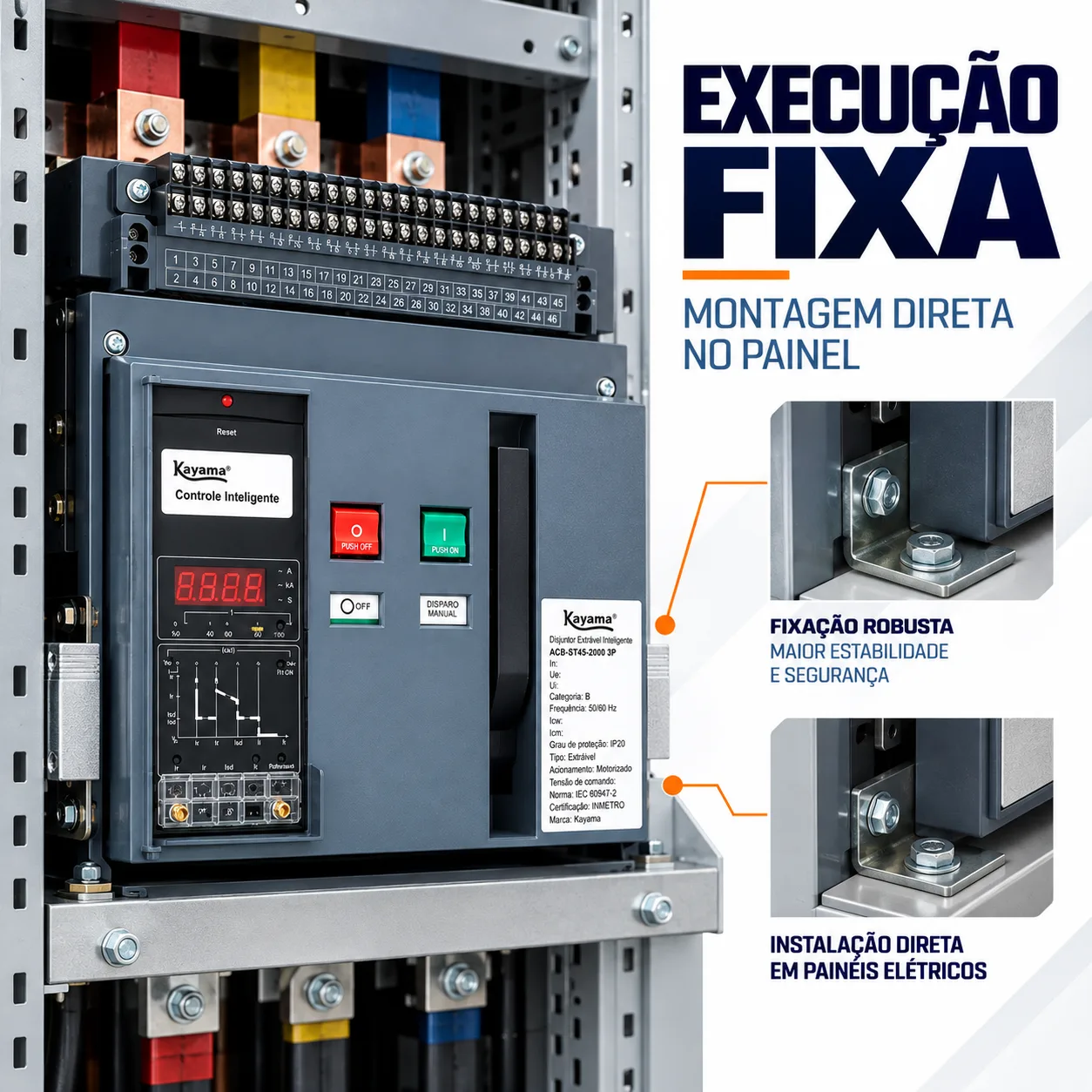

Na configuração fixa, o disjuntor é instalado diretamente na estrutura do painel e permanece conectado aos barramentos ou condutores principais durante sua operação.

Proteção do Circuito

Para a correta especificação devem ser considerados corrente nominal do circuito, sobrecargas previstas, corrente de curto-circuito presumida, capacidade de interrupção, corrente suportável de curta duração, tensão de operação, características dos barramentos, coordenação e seletividade, ajustes da unidade de disparo e regime de serviço da instalação.

A atuação do sistema de proteção depende do tipo de unidade incorporada, dos ajustes disponíveis e dos parâmetros definidos para a instalação.

O ACB-ST45-6300 é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo instalada.

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente nominal
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração – Icw
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Coordenação e seletividade
• Capacidade e seção dos barramentos
• Temperatura interna do painel
• Ventilação e dissipação térmica
• Características dos terminais e conexões

Para a especificação adequada devem ser analisados:

A corrente nominal de 6300 A não deve ser utilizada isoladamente como critério de seleção.

Instalação

O equipamento deve operar em conjunto com os demais dispositivos de proteção, comando e seccionamento previstos no sistema elétrico.

Em aplicações de 6300 A, devem ser observados cuidadosamente o dimensionamento e a disposição dos barramentos, torque das conexões, ventilação, dissipação térmica, distâncias de isolação e características mecânicas da estrutura de montagem.

A instalação, parametrização e manutenção devem ser realizadas por profissional tecnicamente habilitado, de acordo com o projeto elétrico da instalação.

Informações de Cadastro

• Marca: Kayama
• Modelo: ACB-ST45-6300
• Tipo: Air Circuit Breaker – ACB
• Número de polos: 3P
• Corrente nominal: 6300 A
• Execução: Fixa – não extraível
• Acionamento: Motorizado
• NCM: 8536.20.00
• GTIN: 7900370002242

Produto Kayama

O ACB-ST45-6300 6300 A Fixo é um produto Kayama destinado a aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada capacidade.
