Disjuntor RCCB-KDR63 -0432 - Diferencial Residual 4P 32A - KAYAMA

Descrição Técnica

O Disjuntor Diferencial Residual DR Kayama RCCB-KDR63-0432 é um dispositivo de proteção destinado à detecção de correntes diferenciais residuais e fugas de corrente à terra em instalações elétricas.

Com configuração 4 polos (4P) e corrente nominal de 32 A, o dispositivo é destinado à proteção diferencial de circuitos elétricos de uso geral, podendo ser empregado em instalações residenciais, comerciais e pequenas instalações profissionais, conforme o projeto elétrico.

A proteção diferencial residual atua quando é identificada uma diferença de corrente entre os condutores monitorados, característica associada a uma fuga de corrente. Essa função contribui para a proteção contra choques elétricos e para a redução de riscos relacionados a determinadas falhas de isolamento.

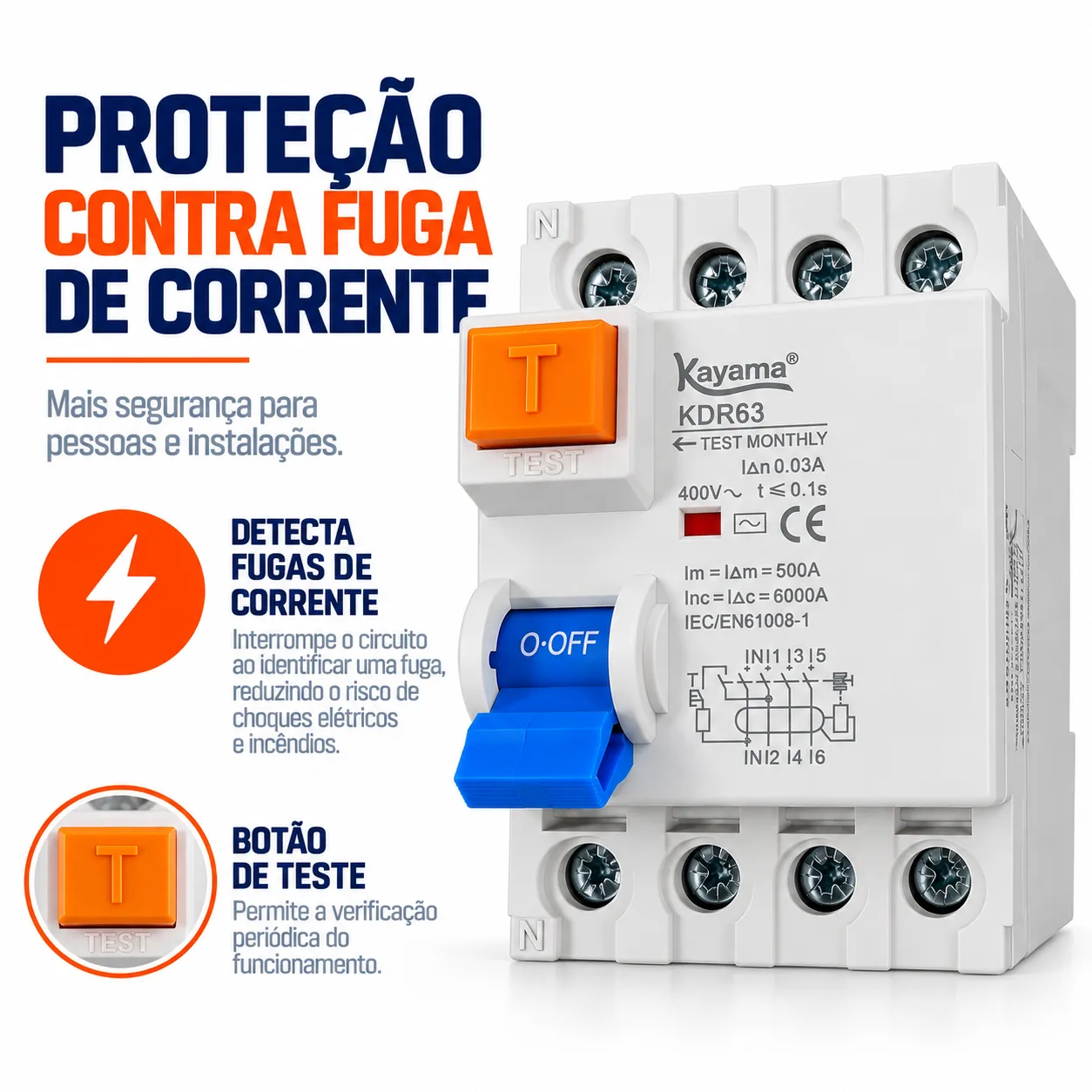

O produto possui montagem em trilho DIN, alavanca de operação manual e botão de teste (T) para verificação periódica do funcionamento do mecanismo diferencial.

Importante: o DR/RCCB é destinado à proteção diferencial residual e deve ser utilizado em conjunto com dispositivos de proteção contra sobrecorrente adequadamente dimensionados, quando aplicável. A corrente nominal de 32 A não substitui o dimensionamento dos demais dispositivos de proteção do circuito.

Características Técnicas

• Tipo: Disjuntor Diferencial Residual – DR / RCCB
• Modelo: RCCB-KDR63-0432
• Marca: Kayama

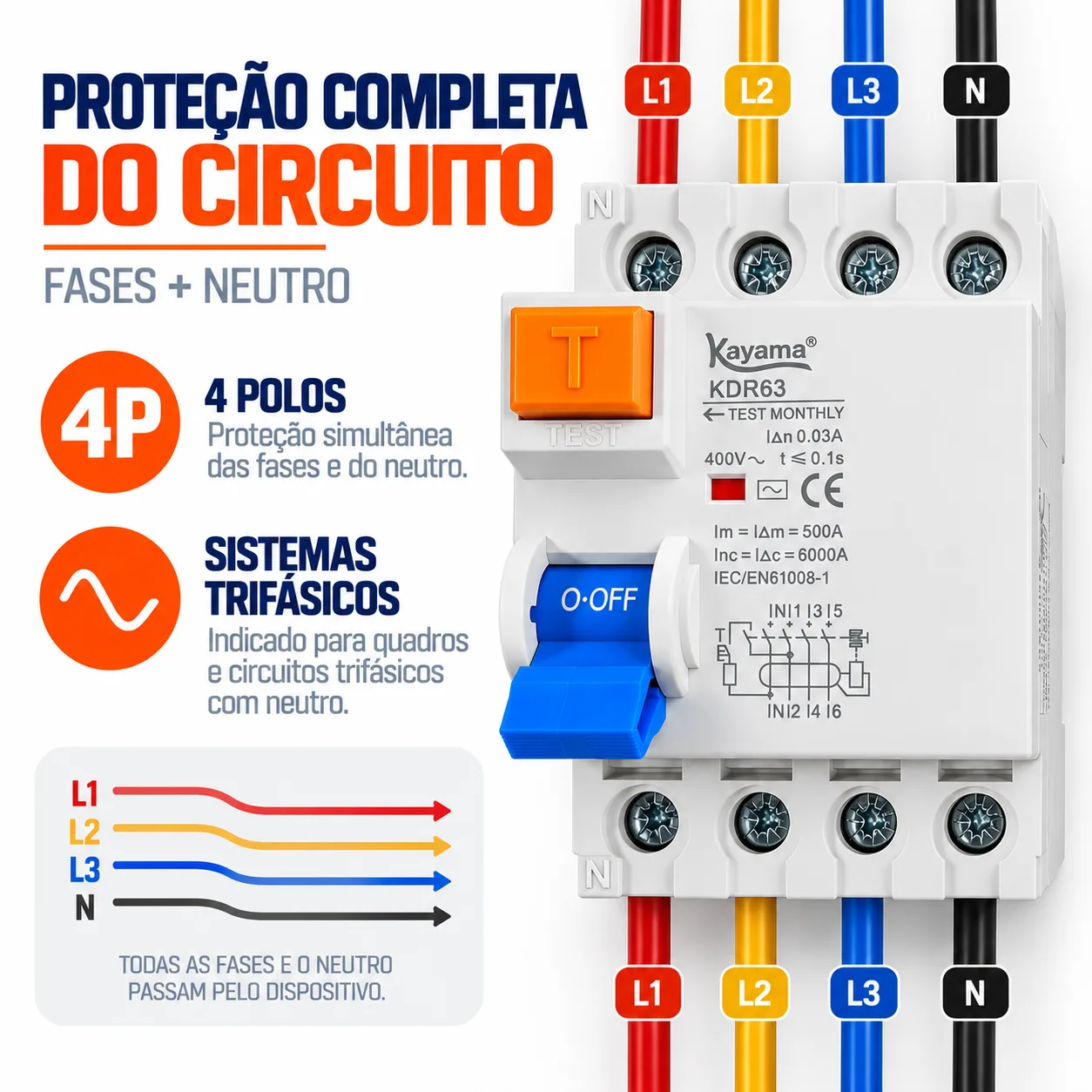

• Número de polos: 4P – 4 polos
• Corrente nominal: 32 A
• Função: Proteção diferencial residual contra fugas de corrente à terra
• Proteção: Choques elétricos associados a correntes diferenciais residuais, conforme aplicação e instalação
• Montagem: Trilho DIN
• Acionamento: Manual
• Teste: Botão de teste (T)
• Indicação de posição: Liga/desliga por meio da alavanca de operação

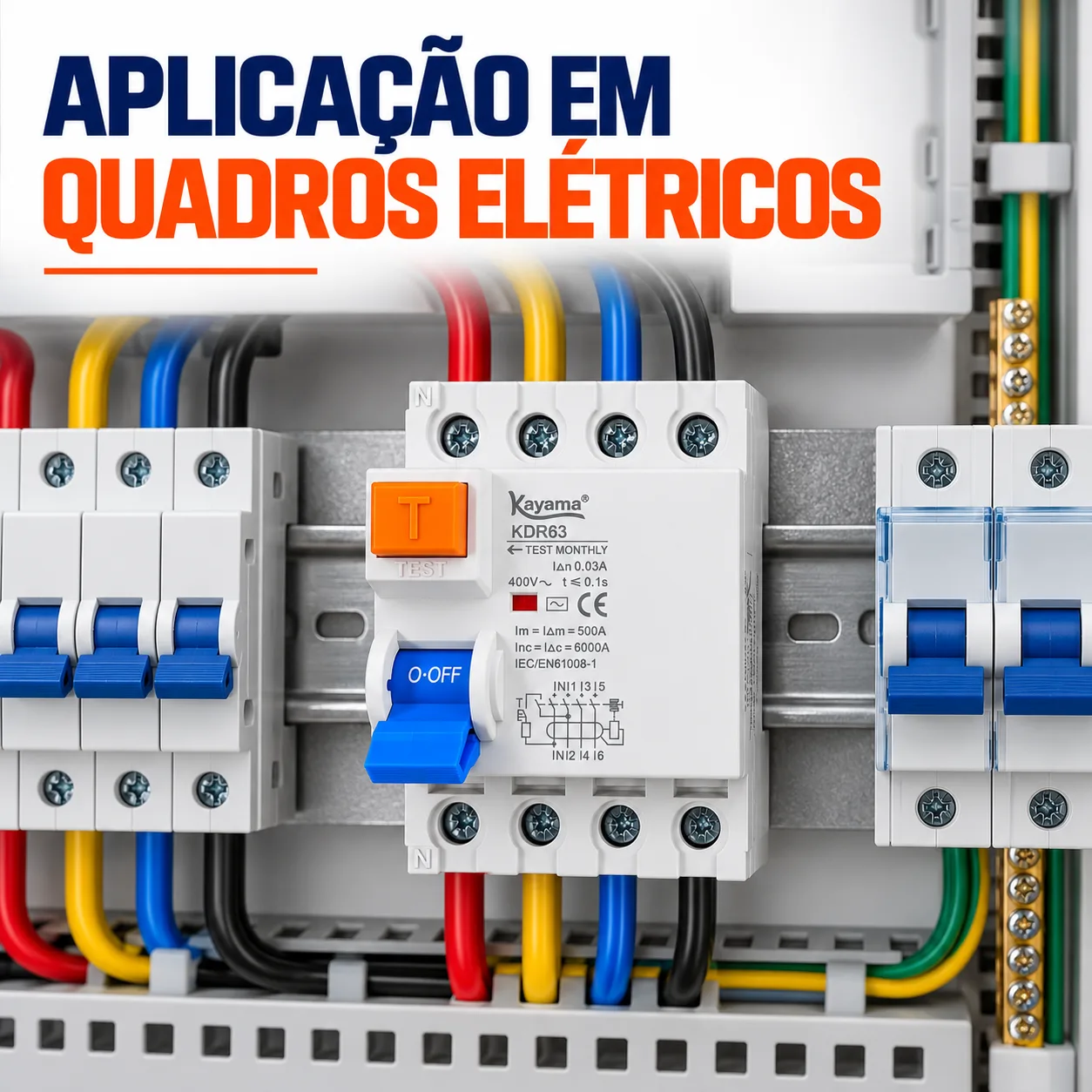

• Construção: Dispositivo modular para instalação em quadro elétrico
• Aplicação: Circuitos elétricos de uso geral

Funcionamento

Durante a operação normal, o DR monitora a corrente que circula pelos condutores abrangidos pelo dispositivo.

Quando ocorre uma diferença de corrente entre os condutores monitorados, característica de uma corrente residual ou fuga à terra, o mecanismo diferencial pode atuar e interromper o circuito de acordo com as características do dispositivo.

Essa atuação contribui para reduzir a exposição a choques elétricos e os riscos relacionados a determinadas falhas de isolamento.

O botão de teste (T) permite realizar uma verificação funcional periódica do mecanismo diferencial. O teste deve ser realizado conforme as orientações aplicáveis ao produto e à instalação.

Especificações

Marca: Kayama
Produto: Disjuntor Diferencial Residual – DR / RCCB
Modelo: RCCB-KDR63-0432
Número de polos: 4P
Corrente nominal: 32 A
Fixação: Trilho DIN
Acionamento: Manual
Teste: Botão T
Função: Proteção diferencial residual contra fugas de corrente à terra
Aplicação: Circuitos elétricos de uso geral
NCM: 8536.20.00
GTIN: 7900370002082

Compatibilidade e Dimensionamento

A corrente nominal de 32 A deve ser compatível com o circuito no qual o dispositivo será instalado.

A seleção do DR deve considerar, entre outros fatores:

• Corrente de projeto do circuito;
• Características dos condutores;
• Sistema de alimentação;
• Quantidade de polos necessária;
• Características dos dispositivos de proteção contra sobrecorrente;
• Tipo de instalação;
• Esquema de aterramento;
• Características das cargas conectadas;
• Coordenação com os demais dispositivos de proteção.

O DR/RCCB não deve ser considerado substituto de um disjuntor termomagnético destinado à proteção contra sobrecarga e curto-circuito, quando essa proteção for necessária no circuito.

Instalação

A instalação deve ser realizada por eletricista ou profissional tecnicamente habilitado, com o circuito desenergizado e de acordo com o projeto elétrico e as normas técnicas aplicáveis.

O dispositivo deve ser instalado em trilho DIN, respeitando a configuração do circuito e a correta conexão dos condutores.

Após a instalação, o botão de teste (T) pode ser utilizado para verificar o funcionamento do mecanismo diferencial, conforme as orientações aplicáveis ao produto.

Conteúdo da Embalagem

• 01 Disjuntor Diferencial Residual DR Kayama RCCB-KDR63-0432 32 A – 4P

Produto Kayama

O Disjuntor Diferencial Residual DR Kayama RCCB-KDR63-0432 foi desenvolvido para aplicações de proteção diferencial residual em instalações elétricas residenciais, comerciais e profissionais, oferecendo uma solução para detecção de fugas de corrente à terra em circuitos compatíveis.
