Quadro de Distribuição Aparente para 18 disjuntores QDA18D Kayama

Descrição Técnica

O Quadro de Distribuição Aparente Kayama QDA18D é destinado à organização e acomodação de dispositivos de proteção em instalações elétricas que necessitem de espaço para até 18 disjuntores.

Sua configuração aparente permite instalação sobre a superfície da parede ou estrutura de fixação, sem necessidade de embutimento.

O QDA18D pode ser utilizado como ponto de concentração dos dispositivos destinados à proteção e ao seccionamento dos circuitos previstos no projeto elétrico.

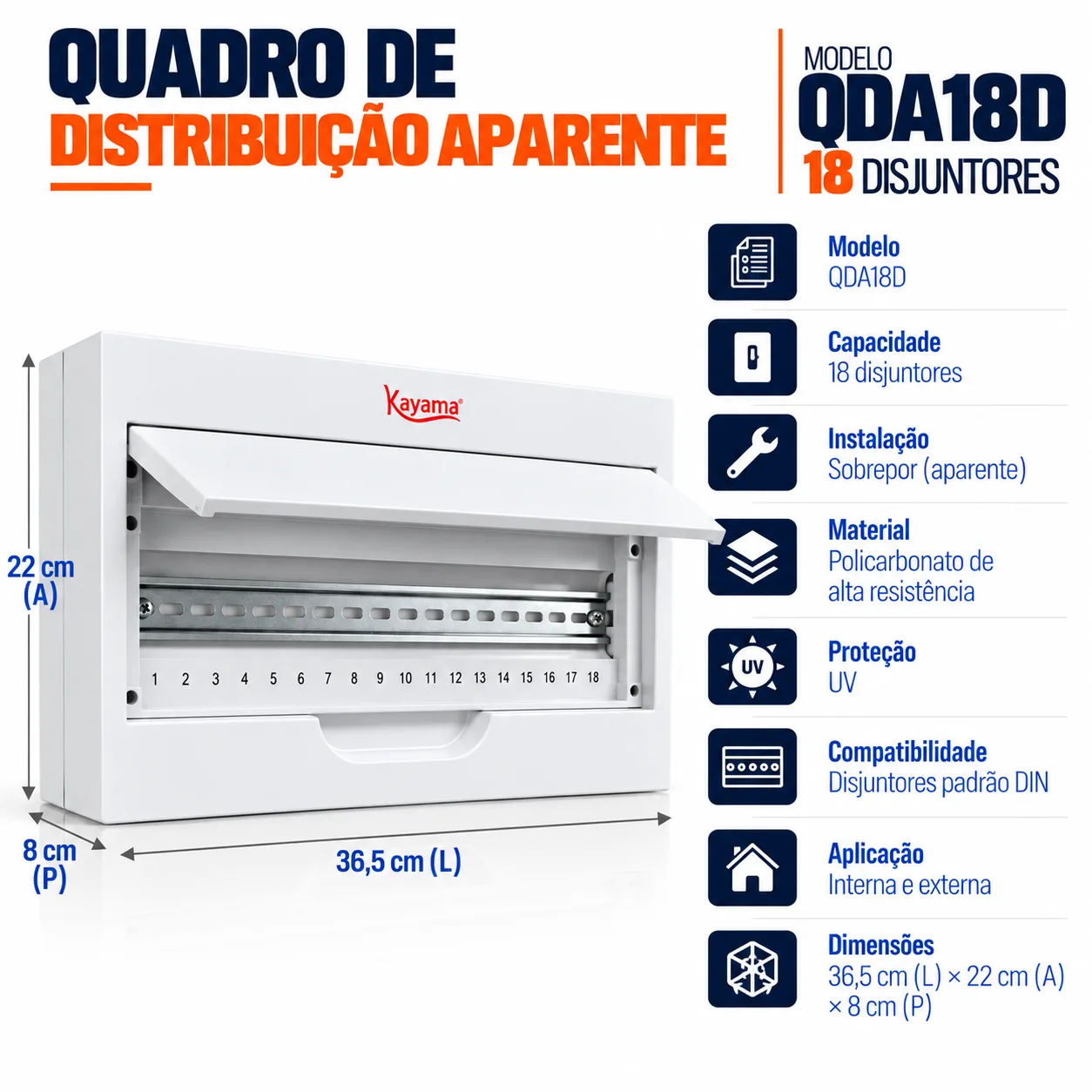

Características Técnicas Confirmadas

• Marca: Kayama
• Modelo: QDA18D
• Tipo: Quadro de distribuição aparente
• Capacidade informada: até 18 disjuntores
• Forma de instalação: aparente
• Finalidade: organização de dispositivos de proteção de circuitos elétricos

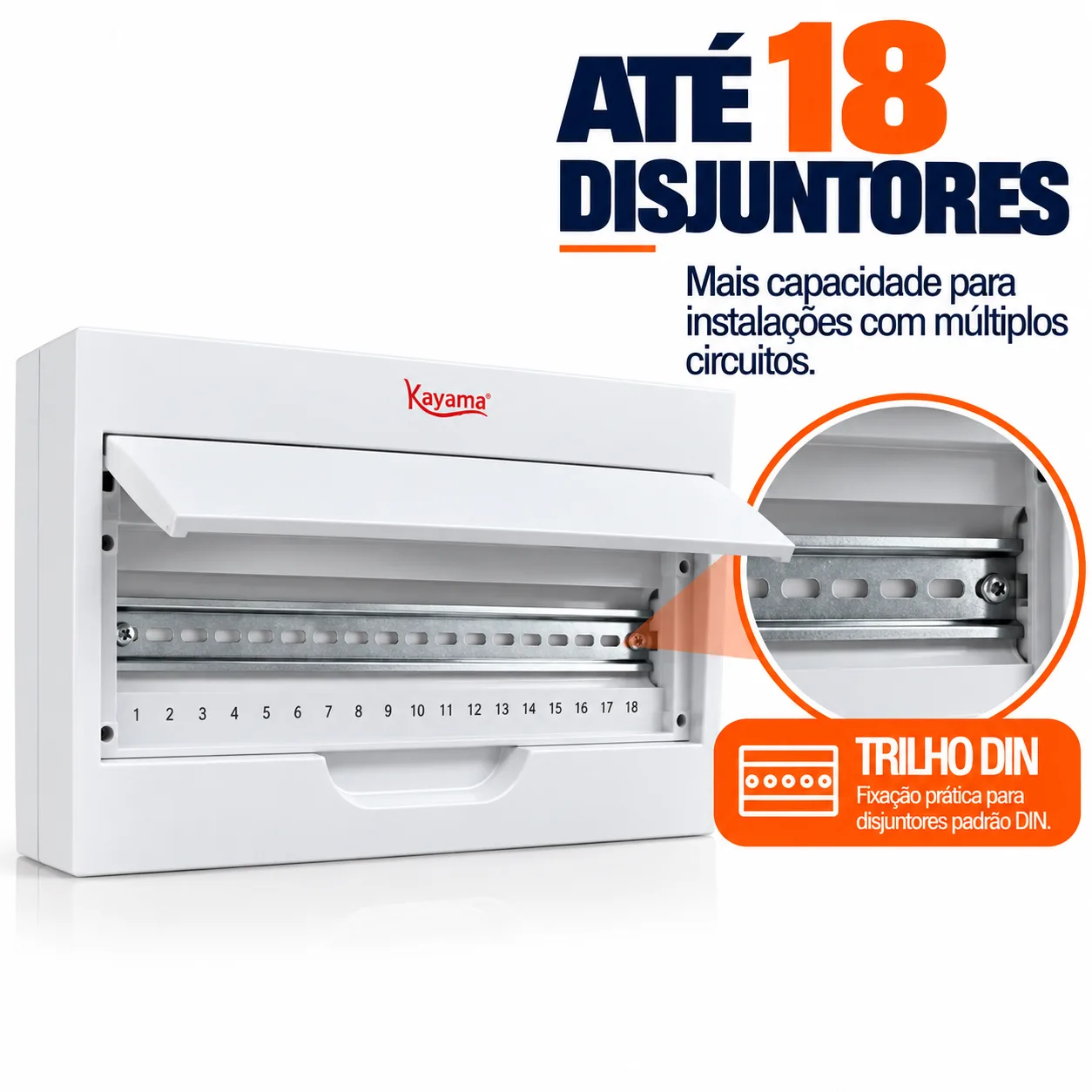

Capacidade para 18 Disjuntores

O modelo QDA18D é identificado como quadro de distribuição destinado a 18 disjuntores.

A quantidade efetivamente instalada deve considerar:

• dimensões dos dispositivos;
• espaço ocupado por cada componente;
• configuração dos circuitos;
• espaço interno disponível;
• projeto elétrico.

A indicação de dezoito disjuntores deve ser considerada de acordo com a configuração prevista para o produto.

Instalação Aparente

A configuração aparente indica que o quadro é destinado à instalação sobre a superfície da parede ou estrutura correspondente.

Esse tipo de montagem pode ser utilizado em instalações nas quais o quadro não será embutido.

O local escolhido deve permitir acesso adequado para operação, inspeção e manutenção.

Organização dos Circuitos

O quadro de distribuição permite concentrar os dispositivos de proteção associados aos diferentes circuitos da instalação.

A divisão dos circuitos deve ser definida de acordo com o projeto elétrico e com as necessidades da instalação.

Disjuntores

O QDA18D é informado para utilização com até 18 disjuntores.

Não foram confirmados nas fontes disponíveis:

• padrão dimensional específico dos disjuntores;
• quantidade exata de módulos DIN;
• marcas ou séries específicas compatíveis;
• corrente máxima admissível do conjunto;
• configuração elétrica interna.

A compatibilidade deve ser verificada antes da instalação.

Dimensionamento dos Dispositivos

O quadro é destinado a acomodar dispositivos de proteção, mas não determina automaticamente a corrente nominal dos disjuntores instalados.

A seleção dos dispositivos deve considerar:

• corrente de projeto;
• seção dos condutores;
• tipo de carga;
• características de cada circuito;
• demais dispositivos de proteção existentes.

Compatibilidade

Antes da instalação, deve ser confirmada a compatibilidade entre o QDA18D e os dispositivos que serão utilizados.

Não devem ser presumidas compatibilidades específicas apenas com base na capacidade informada para dezoito disjuntores.

Instalação

A instalação deve considerar:

1. quantidade de circuitos;
2. tipo e dimensões dos disjuntores;
3. características dos condutores;
4. esquema elétrico;
5. entrada e saída dos cabos;
6. condições de fixação;
7. acesso para operação;
8. acesso para manutenção.

A instalação deve ser realizada por profissional qualificado.

Segurança

Antes de qualquer instalação ou manutenção:

• desenergize o circuito;
• confirme a ausência de tensão;
• utilize ferramentas adequadas;
• utilize os EPIs correspondentes;
• siga o projeto elétrico;
• respeite os procedimentos de segurança aplicáveis.

Informações de Cadastro

• Marca: Kayama
• Modelo: QDA18D
• Produto: Quadro de distribuição aparente
• Capacidade informada: 18 disjuntores
• Tipo de instalação: aparente

Qualidade Kayama

O Quadro de Distribuição Aparente Kayama QDA18D integra a linha Kayama de componentes destinados à organização de instalações elétricas, oferecendo uma solução para acomodação de até dezoito dispositivos de proteção compatíveis.
