Quadro de Distribuição Embutir para 12 disjuntores QDE12D Kayama

Descrição Técnica

O Quadro de Distribuição de Embutir Kayama QDE12D é destinado à organização e acomodação de dispositivos de proteção em instalações elétricas que necessitem de espaço para até 12 disjuntores.

Sua configuração de embutir permite que o quadro seja instalado integrado à parede ou à estrutura preparada para recebê-lo.

O QDE12D pode ser utilizado como ponto de concentração dos dispositivos destinados à proteção e ao seccionamento dos circuitos previstos no projeto elétrico.

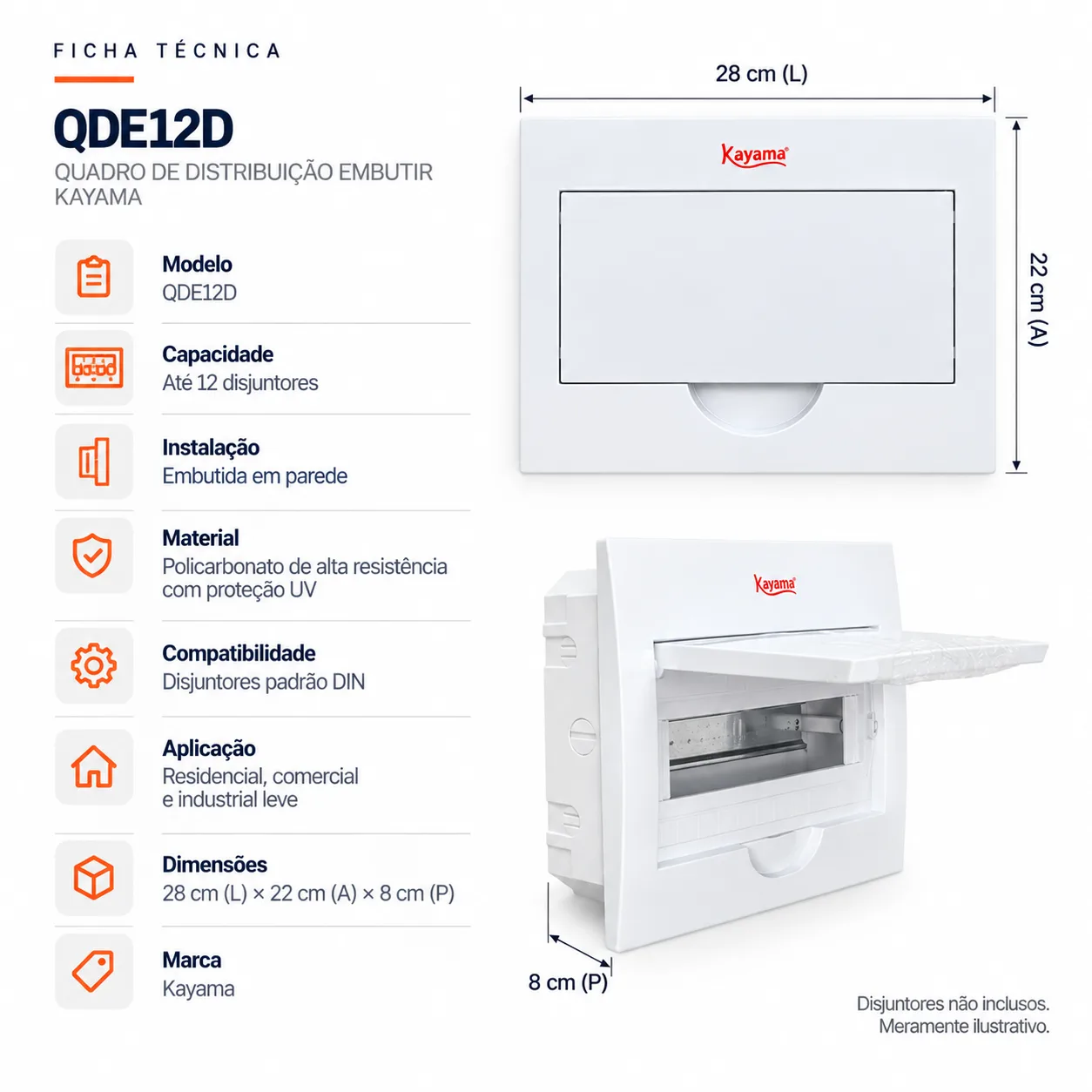

Características Técnicas Confirmadas

• Marca: Kayama
• Modelo: QDE12D
• Tipo: Quadro de distribuição de embutir
• Capacidade informada: até 12 disjuntores
• Forma de instalação: embutida
• Finalidade: organização de dispositivos de proteção de circuitos elétricos

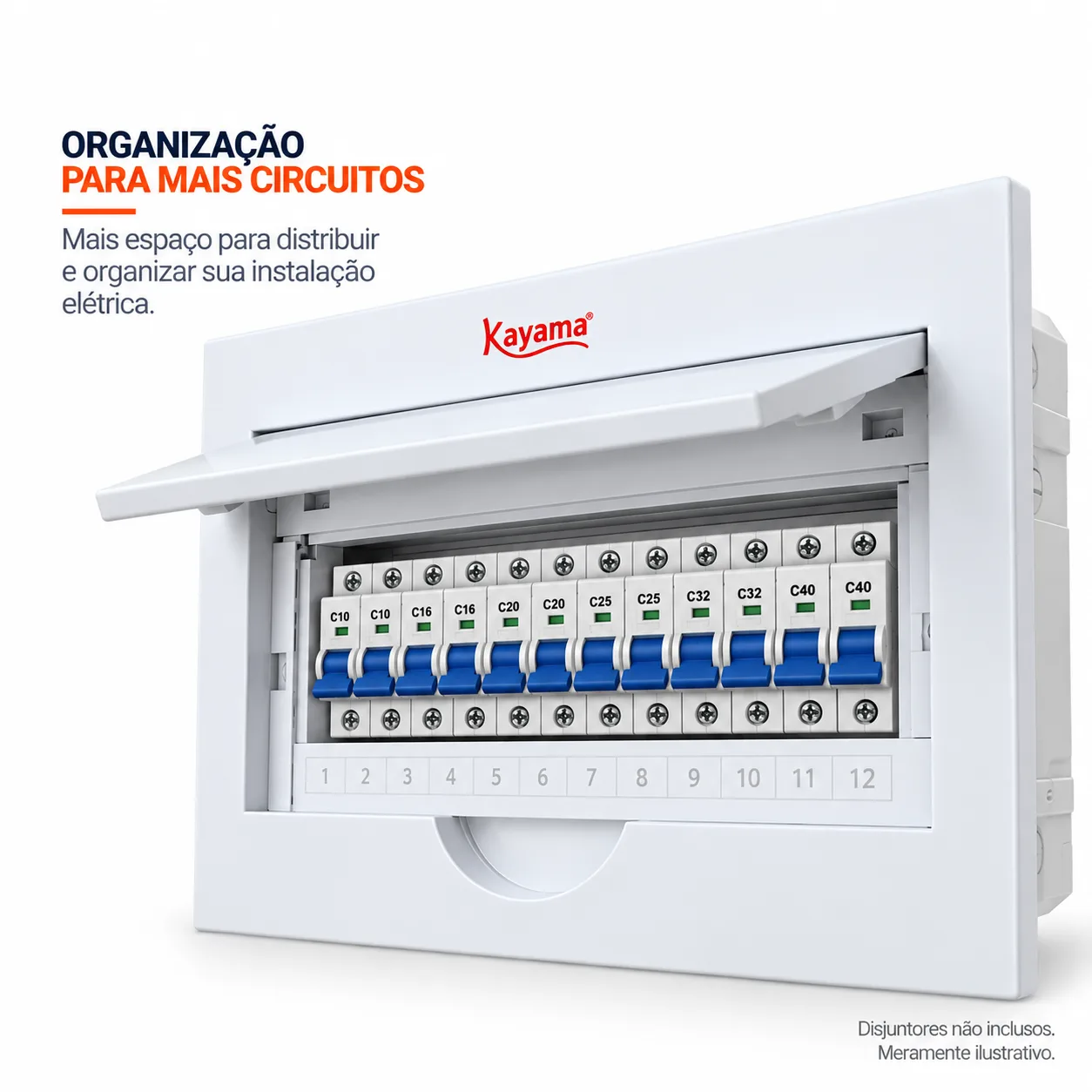

Capacidade para 12 Disjuntores

O modelo QDE12D é identificado como quadro de distribuição destinado a 12 disjuntores.

A quantidade efetivamente instalada deve considerar:

• dimensões dos dispositivos;
• espaço ocupado por cada componente;
• configuração dos circuitos;
• espaço interno disponível;
• projeto elétrico.

A indicação de doze disjuntores deve ser considerada de acordo com a configuração prevista para o produto.

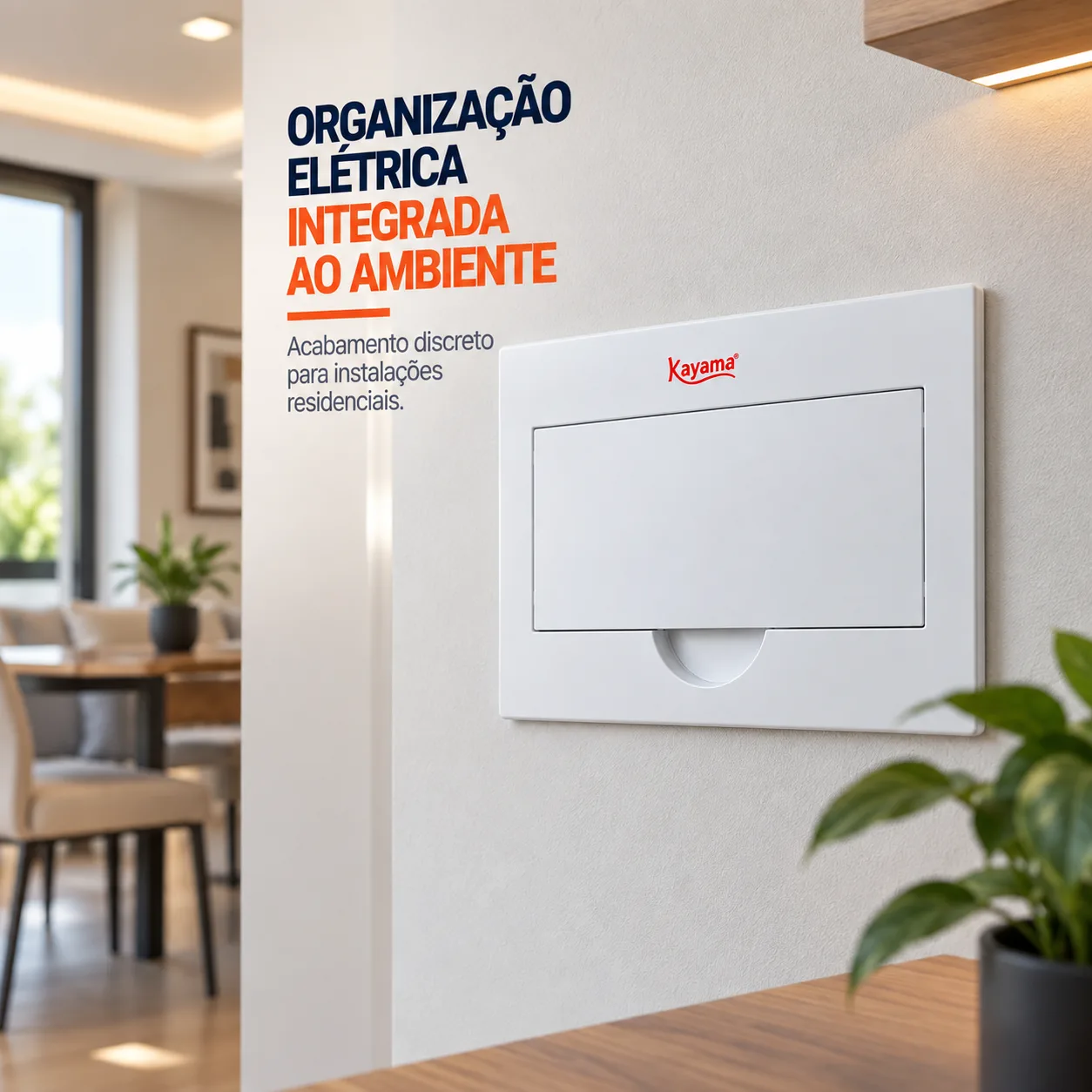

Instalação de Embutir

A configuração de embutir indica que o quadro é destinado à instalação integrada à parede ou estrutura preparada para recebê-lo.

A execução deve considerar:

• espaço disponível;
• acabamento da instalação;
• acesso para operação;
• acesso para manutenção;
• percurso dos condutores;
• condições de fixação.

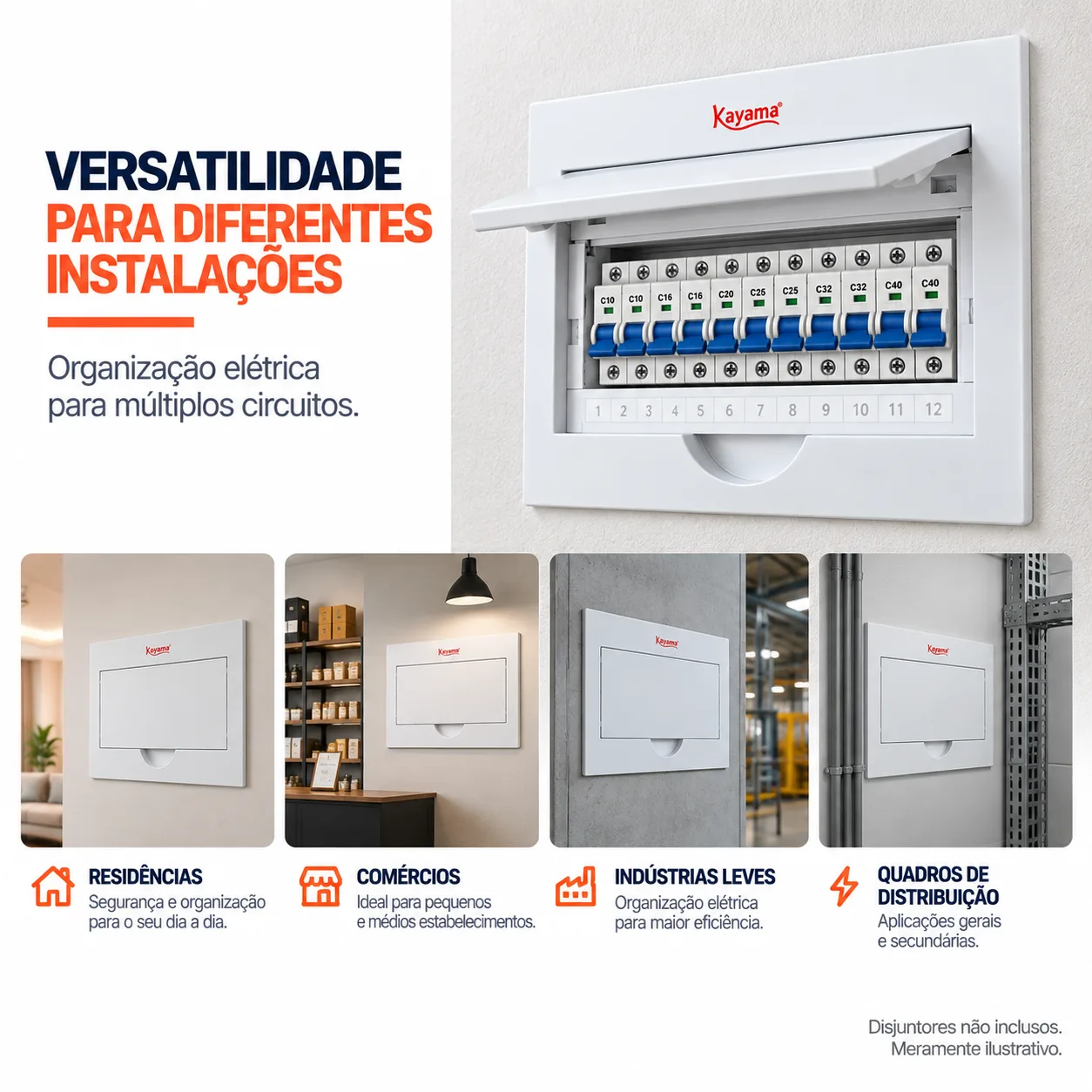

Organização dos Circuitos

O quadro de distribuição permite concentrar dispositivos de proteção associados a diferentes circuitos elétricos.

A divisão e o dimensionamento dos circuitos devem ser definidos conforme o projeto elétrico e as características da instalação.

Disjuntores

O QDE12D é informado para utilização com até 12 disjuntores.

Não foram confirmados nas fontes disponíveis:

• padrão dimensional específico dos disjuntores;
• quantidade exata de módulos DIN;
• marcas ou séries específicas compatíveis;
• corrente máxima admissível do conjunto;
• configuração elétrica interna.

A compatibilidade deve ser verificada antes da instalação.

Dimensionamento dos Dispositivos

O quadro é destinado a acomodar dispositivos de proteção, mas não determina automaticamente a corrente nominal dos disjuntores instalados.

A seleção deve considerar:

• corrente de projeto;
• seção dos condutores;
• tipo de carga;
• características do circuito;
• demais dispositivos de proteção previstos.

Compatibilidade

Antes da instalação, deve ser confirmada a compatibilidade entre o QDE12D e os dispositivos que serão utilizados.

Não devem ser presumidas compatibilidades específicas apenas com base na capacidade indicada para doze disjuntores.

Instalação

A instalação deve considerar:

1. quantidade de circuitos;
2. tipo e dimensões dos disjuntores;
3. características dos condutores;
4. esquema elétrico;
5. entrada e saída dos cabos;
6. espaço de embutimento disponível;
7. condições de fixação;
8. acesso para operação e manutenção.

A instalação deve ser realizada por profissional qualificado.

Segurança

Antes de qualquer instalação ou manutenção:

• desenergize o circuito;
• confirme a ausência de tensão;
• utilize ferramentas adequadas;
• utilize os EPIs correspondentes;
• siga o projeto elétrico;
• respeite os procedimentos de segurança aplicáveis.

Informações de Cadastro

• Marca: Kayama
• Modelo: QDE12D
• Produto: Quadro de distribuição de embutir
• Capacidade informada: 12 disjuntores
• Tipo de instalação: embutida

Qualidade Kayama

O Quadro de Distribuição de Embutir Kayama QDE12D integra a linha Kayama de componentes destinados à organização de instalações elétricas, oferecendo uma solução para acomodação de até doze dispositivos de proteção compatíveis.
