Relé Térmico de Sobrecarga JR28-93(LR2-D33)30-40A - KAYAMA

Descrição Técnica

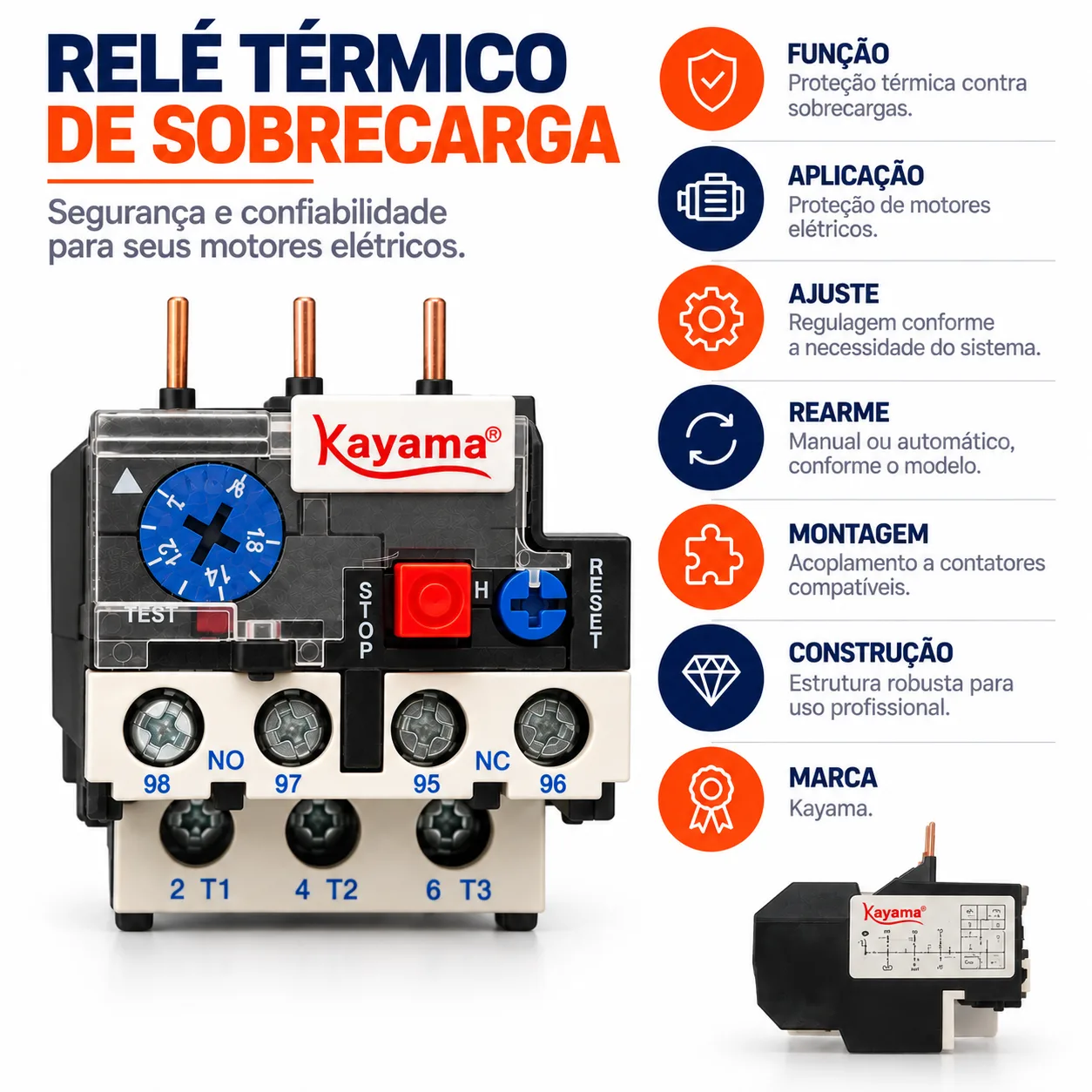

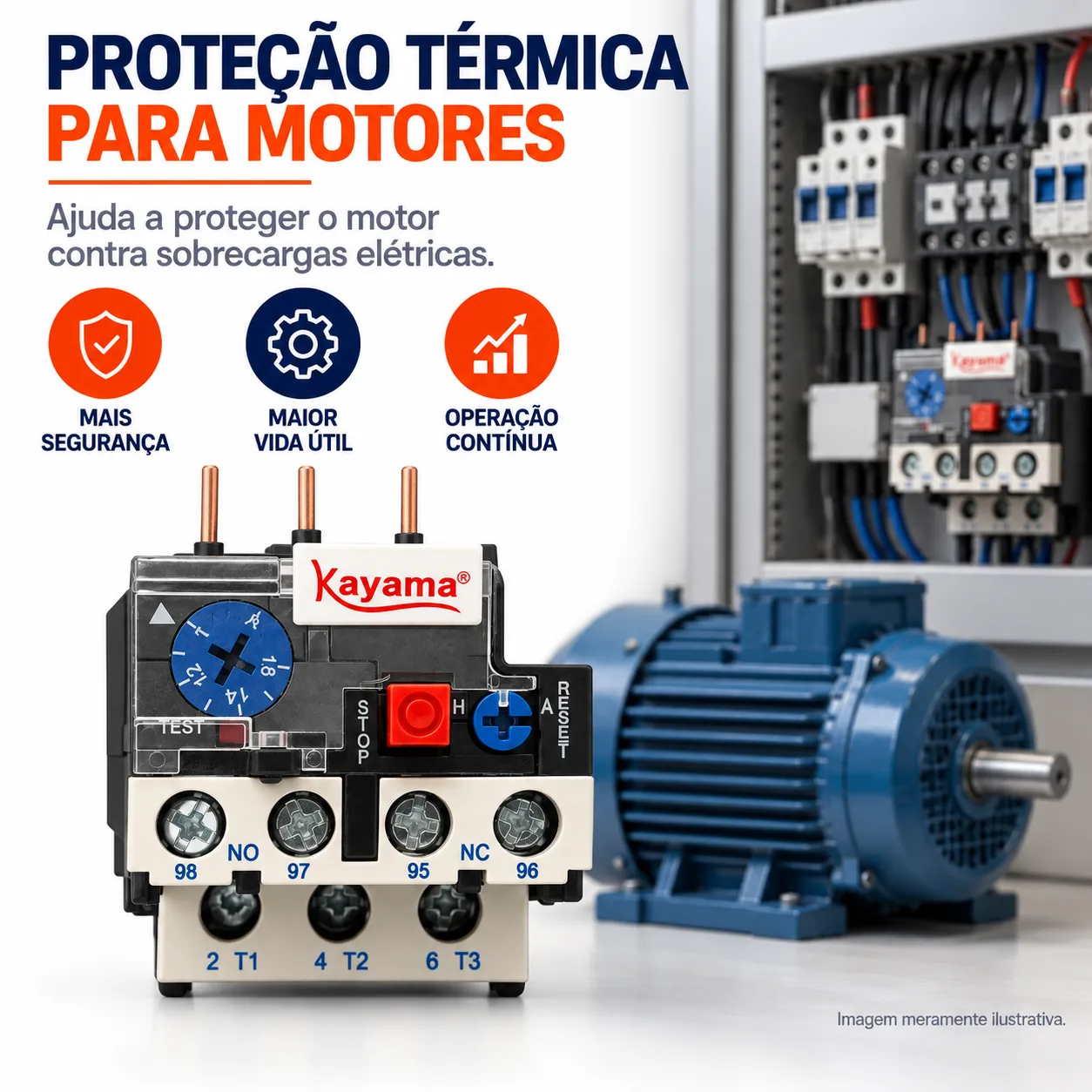

O Relé Térmico de Sobrecarga Kayama JR28-93 (LR2-D33) é um dispositivo destinado à proteção de motores elétricos contra sobrecargas prolongadas, atuando quando a corrente permanece acima do valor ajustado por tempo suficiente para provocar aquecimento incompatível com a condição normal de operação.

Com faixa ajustável de 30 a 40 A, o relé deve ser selecionado principalmente com base na corrente nominal indicada na placa do motor.

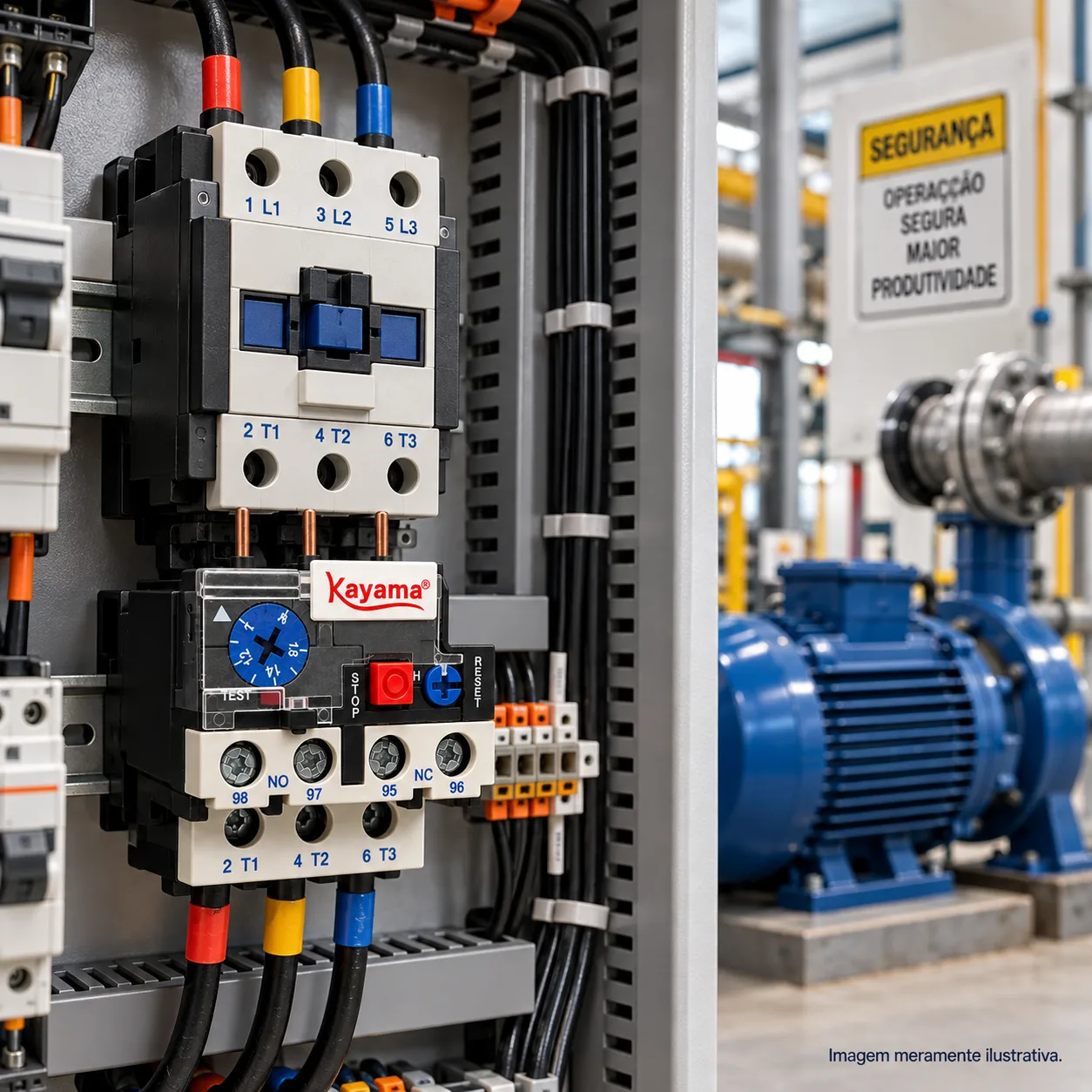

O JR28-93 normalmente trabalha em conjunto com contator e dispositivo de proteção contra curto-circuito, compondo o sistema de comando e proteção do motor.

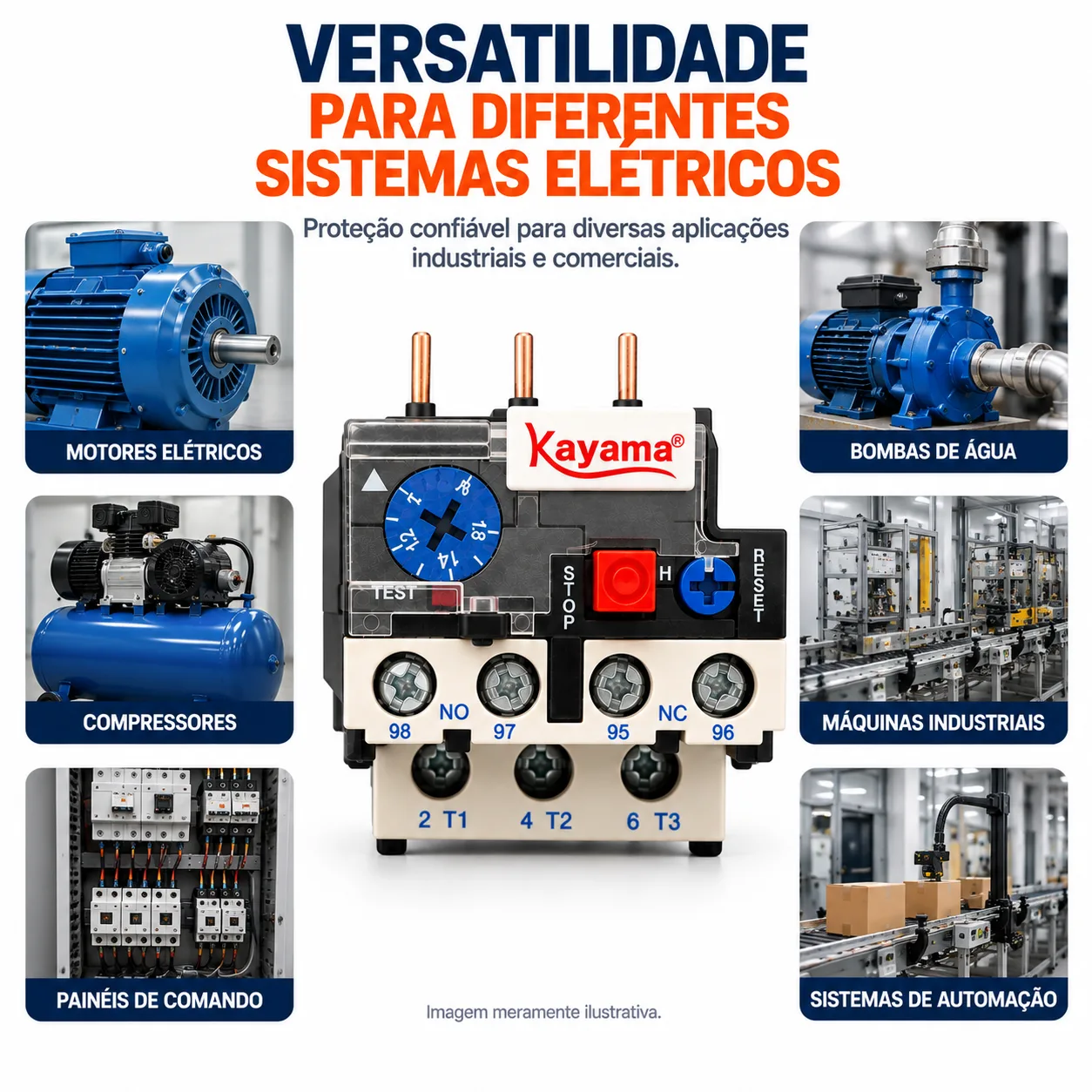

Produto Kayama, indicado para integração em painéis elétricos, sistemas de bombeamento, compressores, ventiladores, máquinas e outras aplicações motorizadas compatíveis.

Características Técnicas Informadas

• Marca: Kayama
• Modelo: JR28-93
• Referência: LR2-D33
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 30 a 40 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Rearme: manual e automático
• Montagem: acoplável a contator ou instalação em trilho DIN conforme versão/acessório
• Material: termoplástico
• Dimensões aproximadas: 95 × 65 × 90 mm
• Peso aproximado: 400 g

Proteção Contra Sobrecarga

O JR28-93 é destinado a detectar condições em que o motor permanece conduzindo corrente superior ao valor ajustado durante determinado período.

Quando a sobrecarga persiste, o mecanismo térmico atua e modifica o estado dos contatos auxiliares do relé, permitindo sua integração ao circuito de comando do motor.

Faixa Ajustável de 30 a 40 A

A faixa de ajuste informada para esta versão é de 30 a 40 A.

A seleção deve considerar principalmente a corrente nominal indicada na placa do motor.

Como referência de enquadramento:

• 30 A: dentro da faixa;
• 32 A: dentro da faixa;
• 35 A: dentro da faixa;
• 38 A: dentro da faixa;
• 40 A: dentro da faixa.

Para motores cuja corrente nominal esteja fora desse intervalo, deve ser avaliada outra faixa de relé.

Integração com Contator

A informação do produto indica montagem acoplável a contator ou instalação em trilho DIN conforme versão/acessório.

A compatibilidade deve ser confirmada considerando o modelo exato do contator e a configuração mecânica utilizada.

A referência LR2-D33 não deve ser utilizada isoladamente como garantia de compatibilidade universal com qualquer contator.

Rearme Manual e Automático

A informação disponível para o JR28-93 LR2-D33 indica possibilidade de rearme manual e automático.

A escolha da configuração deve considerar a lógica do circuito e as condições de segurança da aplicação.

Proteção Contra Curto-Circuito

O JR28-93 é destinado à proteção contra sobrecarga prolongada e não substitui o dispositivo específico de proteção contra curto-circuito.

O sistema deve possuir os demais componentes de proteção previstos no projeto elétrico.

Classe de Disparo

A informação associada ao produto apresenta a expressão “classe de disparo: padrão industrial”.

Essa expressão não define tecnicamente uma classe específica.

Por esse motivo, não devem ser atribuídas automaticamente classes como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30.

A classe efetiva deve ser confirmada em documentação técnica específica.

Material do Invólucro

O material informado para o produto é termoplástico.

Não foram confirmados na fonte:

• tipo específico do polímero;
• classe de inflamabilidade;
• resistência térmica específica;
• norma do material.

Dimensões

As dimensões aproximadas informadas para o produto são:

95 × 65 × 90 mm

A fonte consultada apresenta essas medidas como dimensões gerais, mas não identifica de forma inequívoca qual valor corresponde individualmente à largura, altura e profundidade.

Por esse motivo, a ordem das três medidas foi preservada exatamente como encontrada, sem atribuição dimensional adicional.

Peso

O peso aproximado informado é de 400 g.

Aplicação em Sistemas Motorizados

O produto pode integrar sistemas de proteção de motores cuja corrente nominal esteja dentro da faixa de 30 a 40 A, respeitando a compatibilidade com o restante do circuito.

Instalação

A instalação deve considerar:

1. modelo JR28-93 LR2-D33;
2. faixa de corrente de 30 a 40 A;
3. corrente nominal do motor;
4. compatibilidade com o contator;
5. sistema de montagem;
6. proteção contra curto-circuito;
7. configuração de rearme;
8. conexões elétricas;
9. condições do circuito de comando.

A instalação deve ser realizada com o sistema desenergizado e por profissional qualificado.

Segurança

Antes de qualquer intervenção:

• desenergize o circuito;
• confirme a ausência de tensão;
• utilize ferramentas adequadas;
• utilize os EPIs aplicáveis;
• siga o projeto elétrico da instalação.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-93
• Referência: LR2-D33
• Faixa de corrente: 30 a 40 A
• Tipo: Relé térmico de sobrecarga
• Rearme: manual e automático
• Material: termoplástico
• Dimensões aproximadas: 95 × 65 × 90 mm
• Peso aproximado: 400 g

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-93 LR2-D33 30–40 A integra a linha Kayama de componentes para comando e proteção de motores elétricos.
