Relé Térmico de Sobrecarga JR28-93(LR2-D33)63-80A - KAYAMA

Descrição Técnica

O Relé Térmico de Sobrecarga Kayama JR28-93 (LR2-D33) é um dispositivo destinado à proteção de motores elétricos contra sobrecargas prolongadas, atuando quando a corrente permanece acima do valor ajustado por tempo suficiente para provocar aquecimento incompatível com a condição normal de operação.

Com faixa ajustável de 63 a 80 A, o relé deve ser selecionado principalmente com base na corrente nominal indicada na placa do motor, considerando também regime de serviço, método de partida, tempo de aceleração, temperatura ambiente e característica de disparo.

O JR28-93 normalmente trabalha em conjunto com contator e dispositivo de proteção contra curto-circuito, compondo o sistema de comando e proteção do motor.

Produto Kayama, indicado para integração em painéis elétricos, sistemas de bombeamento, compressores, ventiladores, máquinas e outras aplicações motorizadas compatíveis.

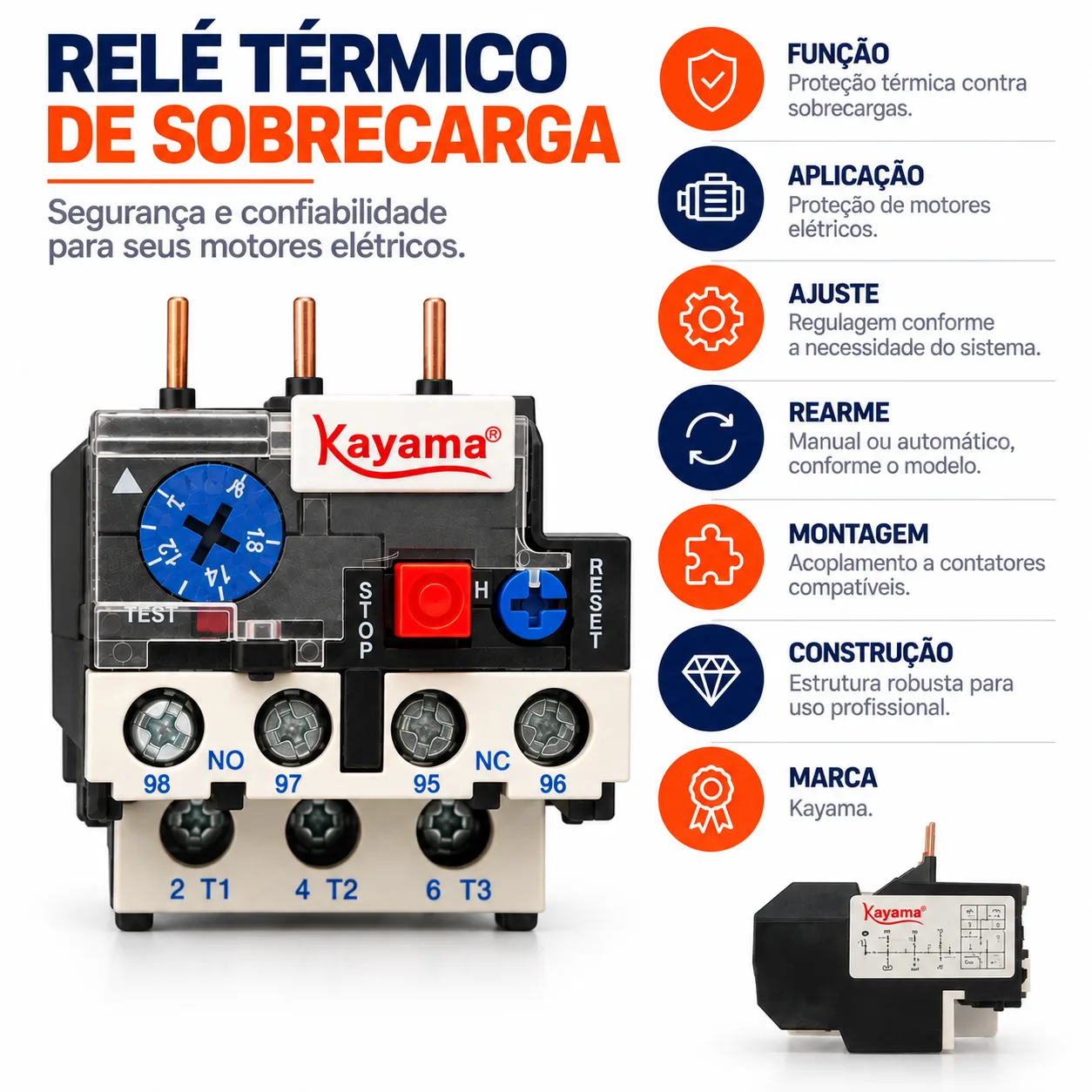

Características Técnicas Informadas

• Marca: Kayama
• Modelo: JR28-93
• Referência: LR2-D33
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 63 a 80 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Rearme: manual e automático
• Montagem: acoplável a contator ou instalação em trilho DIN conforme versão/acessório
• Material informado: termoplástico
• Dimensões aproximadas: 95 × 65 × 90 mm
• Peso aproximado: 400 g

Função de Proteção Contra Sobrecarga

O JR28-93 é destinado a detectar condições em que o motor permanece conduzindo corrente superior ao valor ajustado durante determinado período.

Quando a sobrecarga persiste, o mecanismo térmico atua e modifica o estado dos contatos auxiliares.

Esses contatos podem ser utilizados no circuito de comando para contribuir com o desligamento do motor.

Uma configuração típica utiliza:

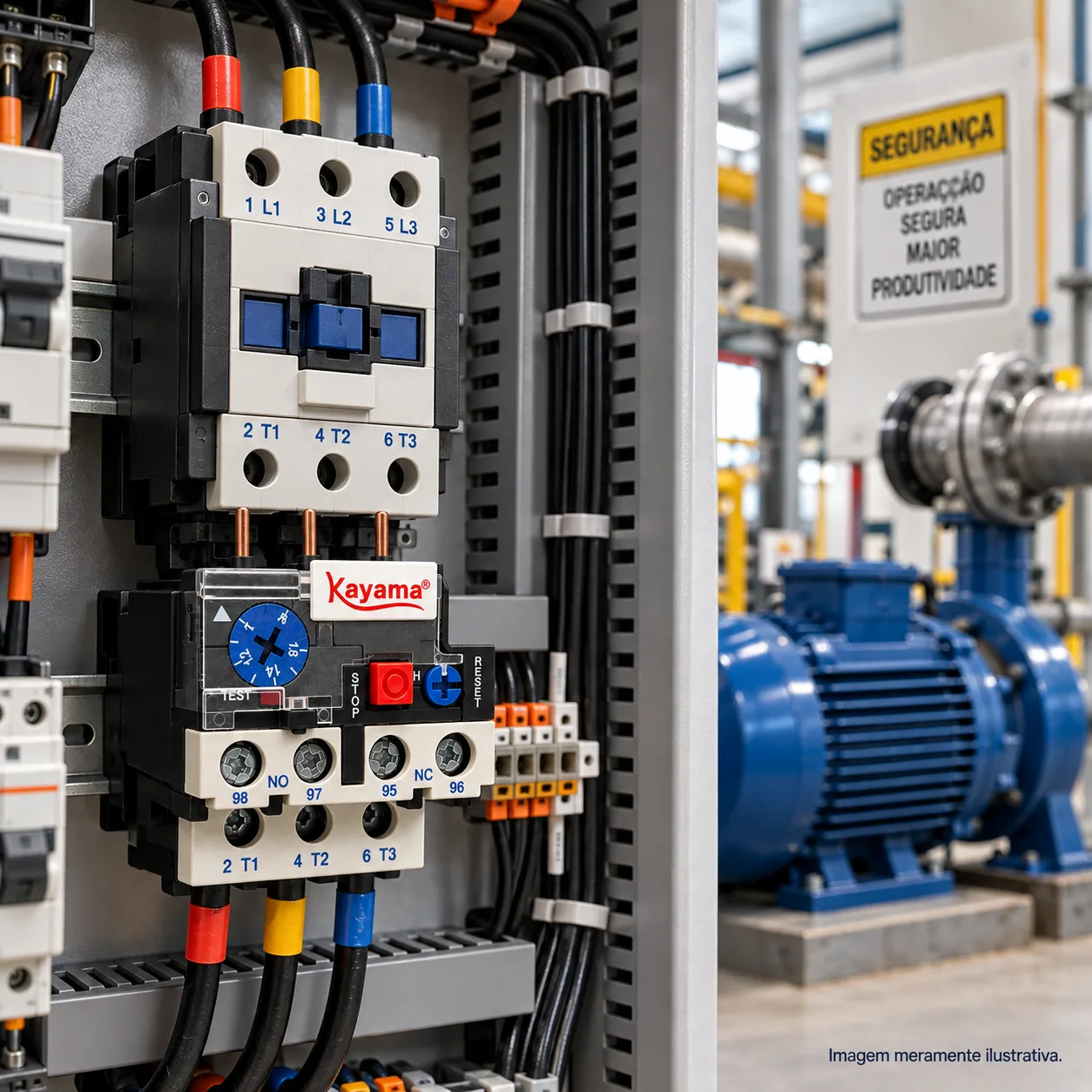

Rede → proteção contra curto-circuito → contator → relé térmico → motor

O relé térmico deve ser considerado parte de um sistema completo de proteção, e não como dispositivo isolado de proteção total.

Princípio de Funcionamento

Relés térmicos convencionais utilizam elementos sensíveis ao aquecimento provocado pela corrente elétrica.

Em condições normais, o mecanismo permanece armado.

Quando ocorre uma sobrecorrente prolongada, o aquecimento acumulado provoca o disparo.

O tempo de atuação depende de fatores como:

• intensidade da sobrecorrente;
• tempo de permanência;
• valor ajustado;
• característica de disparo;
• temperatura ambiente;
• condições de instalação.

Faixa de Ajuste de 63 a 80 A

Esta versão do JR28-93 possui faixa ajustável entre 63 e 80 A.

A seleção deve ser realizada principalmente com base na corrente nominal do motor.

Como referência:

• motor com corrente nominal de 63 A: dentro da faixa;
• motor com corrente nominal de 68 A: dentro da faixa;
• motor com corrente nominal de 75 A: dentro da faixa;
• motor com corrente nominal de 80 A: no limite superior informado.

Motores acima de 80 A exigem avaliação de outra faixa ou família de relé.

Ajuste da Corrente

O ajuste deve considerar:

• corrente nominal indicada na placa do motor;
• regime de serviço;
• fator de serviço, quando aplicável;
• método de partida;
• tempo de aceleração;
• temperatura ambiente;
• característica de disparo;
• recomendações do fabricante do motor.

Caso o motor opere continuamente acima da corrente prevista, a causa deve ser investigada antes de elevar a regulagem.

Corrente Nominal e Potência do Motor

A faixa de 63 a 80 A não determina, isoladamente, a potência exata do motor compatível.

A potência correspondente depende de fatores como:

• tensão de alimentação;
• número de fases;
• rendimento;
• fator de potência;
• regime de serviço;
• características construtivas do motor.

Por esse motivo, a seleção deve priorizar os dados elétricos reais do equipamento.

Sobrecarga Prolongada

A função principal do JR28-93 é proteger contra sobrecarga prolongada.

Essa condição pode ocorrer em situações como:

• sobrecarga mecânica;
• travamento parcial;
• problemas em rolamentos;
• ventilação inadequada;
• funcionamento acima da condição prevista;
• corrente persistentemente elevada;
• determinadas anomalias elétricas.

Proteção Contra Curto-Circuito

O JR28-93 não substitui o dispositivo de proteção contra curto-circuito.

O circuito deve utilizar proteção adequada, que pode envolver:

• disjuntores;
• fusíveis;
• disjuntores-motor;
• outros dispositivos devidamente coordenados.

Classe de Disparo

A fonte do produto apresenta a indicação “classe de disparo: padrão industrial”.

Essa expressão não define tecnicamente uma classe específica.

Portanto, não devem ser atribuídas automaticamente classificações como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30.

A classe efetiva deve ser confirmada em documentação técnica específica.

Rearme Manual

No modo manual, após a atuação do relé é necessária intervenção para restabelecer a condição de operação.

Antes do rearme, recomenda-se verificar a causa da sobrecarga.

Rearme Automático

O produto possui informação de rearme automático.

Esse modo deve ser utilizado somente quando a lógica do circuito impedir uma partida inesperada que possa representar risco.

Compatibilidade com Contatores

O JR28-93 LR2-D33 pode ser integrado a contatores compatíveis.

A compatibilidade deve considerar:

• geometria dos terminais;
• espaçamento entre polos;
• sistema de acoplamento;
• forma de fixação;
• dimensões;
• características elétricas.

A referência LR2-D33 não deve ser utilizada isoladamente como garantia de compatibilidade universal.

Montagem

A informação disponível indica:

• acoplamento a contator; ou
• instalação em trilho DIN conforme versão/acessório.

A configuração física utilizada deve ser confirmada antes da instalação.

Dimensões

As dimensões aproximadas informadas são:

95 × 65 × 90 mm

A fonte apresenta essas medidas como dimensões gerais do produto, porém não identifica de forma inequívoca qual dos três valores corresponde individualmente à largura, altura e profundidade.

Por esse motivo, a sequência foi preservada exatamente como encontrada, sem atribuição individual não confirmada.

Peso

O peso aproximado informado é de 400 g.

Material

O material informado para o invólucro é termoplástico.

Não foram confirmados:

• tipo específico do polímero;
• classe de inflamabilidade;
• resistência térmica específica;
• norma específica do material.

Aplicação em Motores

O JR28-93 pode ser utilizado em motores cuja corrente nominal esteja dentro da faixa de 63 a 80 A, desde que as demais características da aplicação sejam compatíveis.

Aplicação em Bombas

Pode integrar a proteção de motores utilizados em sistemas de bombeamento.

Não substitui dispositivos específicos destinados a outras condições de proteção do processo.

Aplicação em Compressores

Pode integrar o circuito de proteção de motores de compressores quando a corrente nominal estiver dentro da faixa informada e a aplicação for compatível.

Aplicação em Ventilação e Exaustão

O JR28-93 pode integrar sistemas de proteção de motores utilizados em ventiladores e exaustores com corrente nominal compatível.

Aplicação em Máquinas Industriais

Pode integrar o sistema de comando e proteção dos motores utilizados em máquinas industriais, respeitando a correta coordenação com os demais componentes.

Instalação

Antes da instalação:

1. confirme a corrente nominal do motor;
2. verifique se está dentro da faixa de 63 a 80 A;
3. confirme a referência JR28-93 / LR2-D33;
4. confirme a característica de disparo necessária;
5. verifique a compatibilidade com o contator;
6. dimensione a proteção contra curto-circuito;
7. dimensione corretamente os condutores;
8. confirme a capacidade dos terminais;
9. desenergize o circuito;
10. instale corretamente o relé;
11. execute as conexões;
12. ajuste a corrente;
13. selecione o modo de rearme;
14. energize e teste o conjunto.

Segurança

Antes de qualquer intervenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• realize bloqueio quando aplicável;
• utilize ferramentas apropriadas;
• utilize EPIs compatíveis;
• siga os procedimentos de segurança do projeto.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-93
• Referência: LR2-D33
• Faixa de corrente: 63 a 80 A
• Tipo: Relé térmico de sobrecarga
• Rearme: manual e automático
• Material: termoplástico
• Dimensões aproximadas: 95 × 65 × 90 mm
• Peso aproximado: 400 g

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-93 LR2-D33 63–80 A integra a linha Kayama de componentes destinados ao comando e proteção de motores elétricos.
