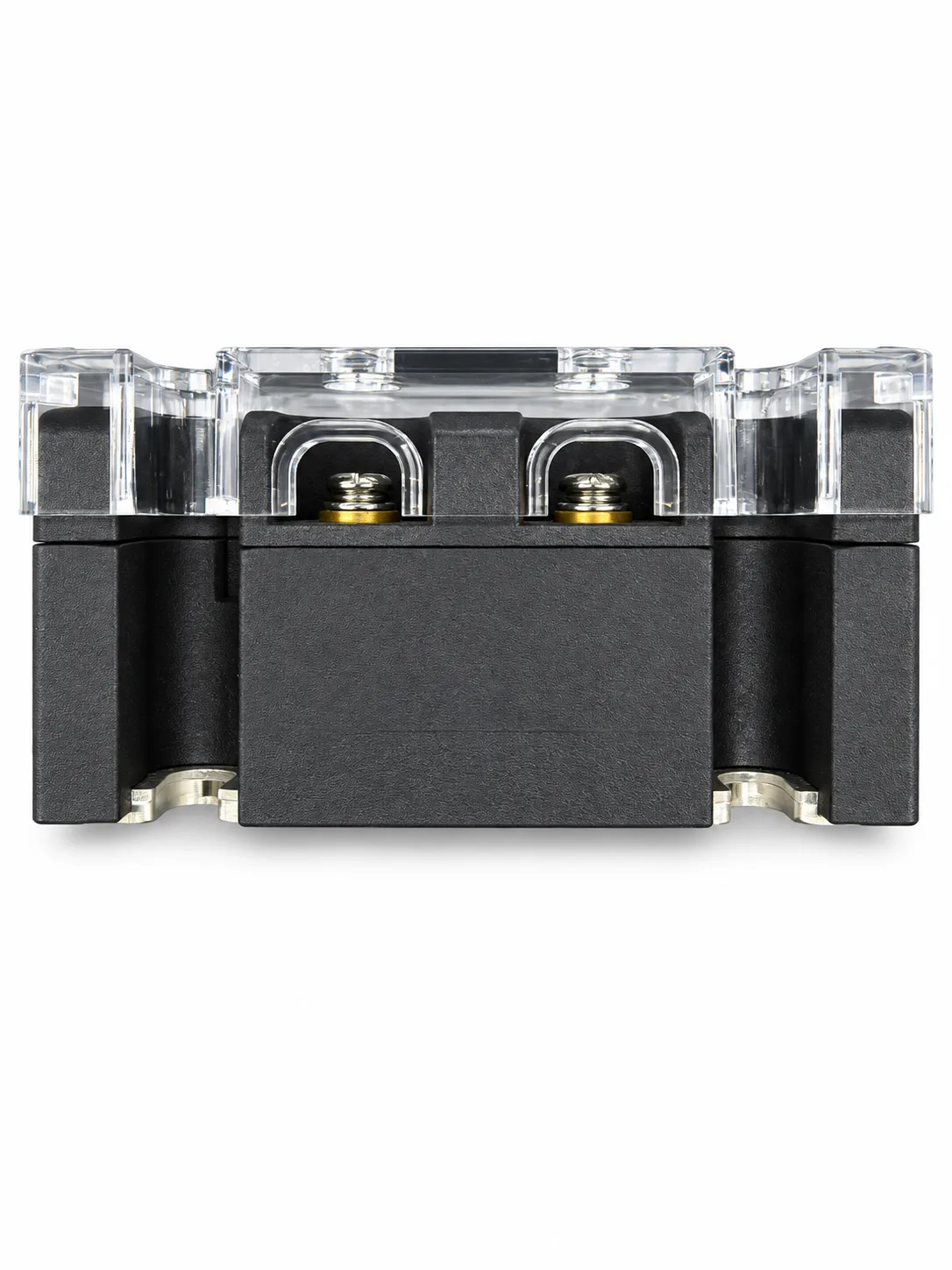

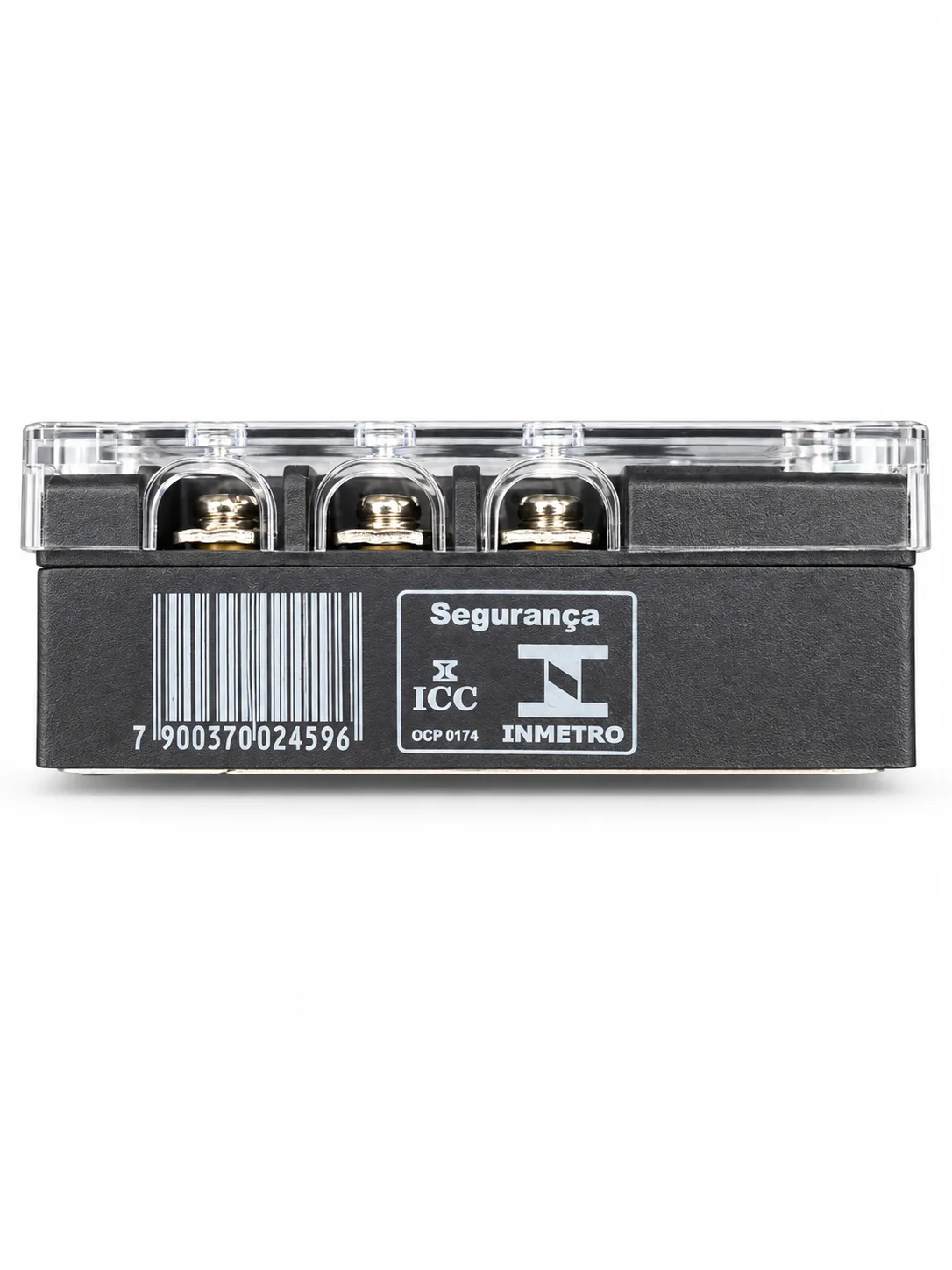

Relé de Estado Sólido Trifásico 120A- KREST120C -Kayama

Descrição Técnica

O Relé de Estado Sólido Trifásico Kayama KREST120C é um componente eletrônico desenvolvido para realizar o chaveamento de cargas em sistemas elétricos trifásicos, utilizando tecnologia de estado sólido.

O modelo KREST120C possui corrente nominal informada de 120 A e pode ser integrado a sistemas de comando, controle e automação quando as características elétricas da instalação e da carga forem compatíveis com o relé.

Por utilizar componentes semicondutores para realizar o chaveamento, o relé de estado sólido não depende da abertura e fechamento de contatos mecânicos convencionais durante sua operação normal.

Características Técnicas

• Marca: Kayama
• Modelo: KREST120C
• Tipo: Relé de Estado Sólido Trifásico — SSR
• Número de fases: 3
• Corrente nominal informada: 120 A
• Tecnologia de chaveamento: estado sólido
• Finalidade: chaveamento eletrônico de cargas trifásicas
• Aplicação geral: comando, controle e automação elétrica

Tecnologia de Estado Sólido

O KREST120C utiliza componentes eletrônicos semicondutores para realizar o acionamento da carga.

Essa tecnologia diferencia o SSR de dispositivos eletromecânicos que dependem do movimento físico de contatos para abrir ou fechar o circuito.

Entre as características associadas à tecnologia de estado sólido estão:

• chaveamento eletrônico;
• ausência de desgaste mecânico de contatos de potência;
• possibilidade de utilização em processos com acionamentos repetitivos;
• integração a sistemas eletrônicos de comando compatíveis.

O desempenho do conjunto depende diretamente do correto dimensionamento elétrico e térmico.

Configuração Trifásica

O KREST120C é destinado a sistemas trifásicos.

Antes da instalação, devem ser verificadas as características completas do circuito, incluindo:

• tensão da rede;
• corrente da carga;
• tipo de ligação da carga;
• características elétricas das três fases;
• comportamento da carga;
• corrente de partida ou surto;
• sistema de comando;
• dispositivos de proteção;
• condições térmicas da instalação.

Corrente Nominal de 120 A

A corrente nominal informada para o produto é de 120 A.

Esse valor não deve ser utilizado isoladamente para determinar a corrente efetivamente admissível em qualquer instalação.

O dimensionamento deve considerar:

• tipo de carga;
• corrente em funcionamento;
• corrente de partida;
• corrente de surto;
• temperatura ambiente;
• ventilação;
• dissipação térmica;
• frequência de acionamento;
• ciclo de trabalho;
• condições de montagem.

Em aplicações de alta corrente, a avaliação térmica assume importância especial.

Dissipação Térmica

Relés de estado sólido produzem calor durante a condução de corrente devido às perdas presentes nos componentes semicondutores.

Por esse motivo, o KREST120C deve ser instalado considerando um correto gerenciamento térmico, principalmente quando utilizado em aplicações de elevada corrente.

Dependendo das condições reais de utilização, pode ser necessário empregar um sistema apropriado de dissipação térmica.

O dimensionamento deve considerar:

• corrente efetiva;
• temperatura ambiente;
• ventilação;
• tempo de funcionamento;
• ciclo de operação;
• espaço disponível no painel;
• características da montagem.

Não se deve selecionar um dissipador apenas com base na indicação de 120 A.

Derating — Redução da Corrente

Em determinadas condições de operação, pode ser necessário utilizar o relé abaixo de sua corrente nominal.

Essa redução é conhecida como derating.

Pode ser necessária em situações como:

• temperatura ambiente elevada;
• ventilação reduzida;
• painel fechado;
• utilização contínua;
• condições térmicas desfavoráveis.

A corrente efetivamente utilizável deve ser definida considerando as condições reais do projeto.

Tipo de Carga

A natureza da carga influencia diretamente no dimensionamento do relé.

Devem ser avaliadas separadamente cargas como:

• resistências trifásicas;
• sistemas de aquecimento;
• motores;
• transformadores;
• cargas indutivas;
• cargas capacitivas;
• equipamentos eletrônicos.

Diferentes tipos de carga podem apresentar correntes de partida e comportamentos elétricos significativamente diferentes.

Corrente de Partida

Equipamentos como motores e transformadores podem apresentar corrente de partida muito superior à corrente observada durante o funcionamento normal.

Por isso, o KREST120C não deve ser selecionado para essas aplicações considerando apenas a corrente nominal da carga.

A capacidade de suportar correntes de surto deve ser confirmada na documentação técnica correspondente ao produto.

Aplicações com Cargas Resistivas

O KREST120C pode ser considerado, mediante correto dimensionamento elétrico e térmico, para sistemas trifásicos que utilizem cargas resistivas, como:

• resistências elétricas;
• sistemas de aquecimento;
• fornos;
• estufas;
• processos térmicos automatizados.

A corrente total, a configuração do circuito e as condições térmicas devem ser previamente verificadas.

Aplicações com Motores

A utilização de um SSR no acionamento de motores exige análise específica.

Devem ser considerados:

• corrente nominal;
• corrente de partida;
• número de partidas;
• natureza indutiva da carga;
• proteção contra sobrecarga;
• proteção contra curto-circuito;
• proteção contra falta de fase.

O KREST120C não substitui os dispositivos específicos de proteção do motor.

Integração com Sistemas de Automação

O KREST120C pode integrar sistemas automatizados quando houver compatibilidade entre seu circuito de comando e o controlador utilizado.

Pode fazer parte de sistemas com:

• CLPs;
• controladores de processo;
• controladores de temperatura;
• sistemas eletrônicos de automação;
• painéis de comando;
• outras interfaces industriais compatíveis.

As características elétricas específicas do sinal de comando devem ser confirmadas antes da instalação.

Proteção Elétrica

O relé de estado sólido não substitui dispositivos necessários à proteção da instalação.

Conforme o projeto, podem ser necessários:

• disjuntores;
• fusíveis;
• dispositivos contra surtos;
• proteção contra curto-circuito;
• proteção contra sobrecarga;
• seccionamento elétrico;
• proteção específica da carga.

Todos os dispositivos devem ser dimensionados de acordo com as características reais do circuito.

Estado de Falha

Relés de estado sólido podem apresentar modos de falha diferentes dos dispositivos eletromecânicos.

Uma falha em um componente semicondutor pode, dependendo da condição, resultar em permanência da saída em condução.

Por isso, aplicações críticas devem possuir um meio independente para desligamento da carga.

O KREST120C não deve ser utilizado isoladamente como dispositivo de segurança funcional de máquinas ou processos.

Instalação

A instalação deve ser realizada por profissional tecnicamente qualificado.

Antes da energização, devem ser verificados:

• modelo correto;
• tensão da rede;
• corrente da carga;
• tipo de carga;
• corrente de partida;
• circuito de comando;
• dispositivos de proteção;
• condições de dissipação térmica;
• qualidade das conexões;
• condições de ventilação.

Segurança e Manutenção

Antes de instalar ou realizar manutenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• aguarde o resfriamento dos componentes;
• utilize equipamentos de proteção adequados;
• verifique periodicamente o aperto das conexões;
• observe sinais de aquecimento excessivo;
• mantenha o sistema de ventilação e dissipação limpo.

Compatibilidade

A compatibilidade deve ser analisada considerando:

• tensão da rede;
• corrente da carga;
• tipo de carga;
• corrente de partida;
• características do circuito de comando;
• frequência de acionamento;
• condições ambientais;
• dissipação térmica;
• dispositivos de proteção.

Uma carga com corrente nominal inferior a 120 A não deve ser considerada automaticamente compatível sem essa análise.

Limitações de Uso

O produto não deve ser aplicado:

• acima da corrente admissível nas condições reais de instalação;
• fora das características elétricas definidas pelo fabricante;
• sem gerenciamento térmico adequado quando necessário;
• como substituto de dispositivos de proteção;
• como único dispositivo de segurança;
• em cargas de elevada corrente de partida sem verificação técnica.

Qualidade Kayama

O Relé de Estado Sólido Trifásico Kayama KREST120C integra a linha Kayama de componentes profissionais para chaveamento eletrônico, comando, controle e automação de sistemas trifásicos.
