Relé de proteção contra sobretensão e subtensão Digital - KRPSS63 - 220V 50/60HZ - Kayama

Descrição Técnica

O Relé Digital de Proteção contra Sobretensão e Subtensão Kayama KRPSS63 é um dispositivo destinado ao monitoramento da tensão da rede elétrica, permitindo atuação automática quando os valores monitorados ficam fora dos limites configurados para a instalação.

O equipamento possui alimentação nominal informada de 220 Vca, frequência de 50/60 Hz e corrente máxima informada de até 63 A.

Seu display digital possibilita acompanhar a tensão monitorada e auxilia na configuração dos parâmetros disponíveis no equipamento.

O KRPSS63 também possui temporização informada de 2 a 600 segundos, possibilitando adequar o tempo de atuação ou retorno de acordo com a configuração disponível no dispositivo.

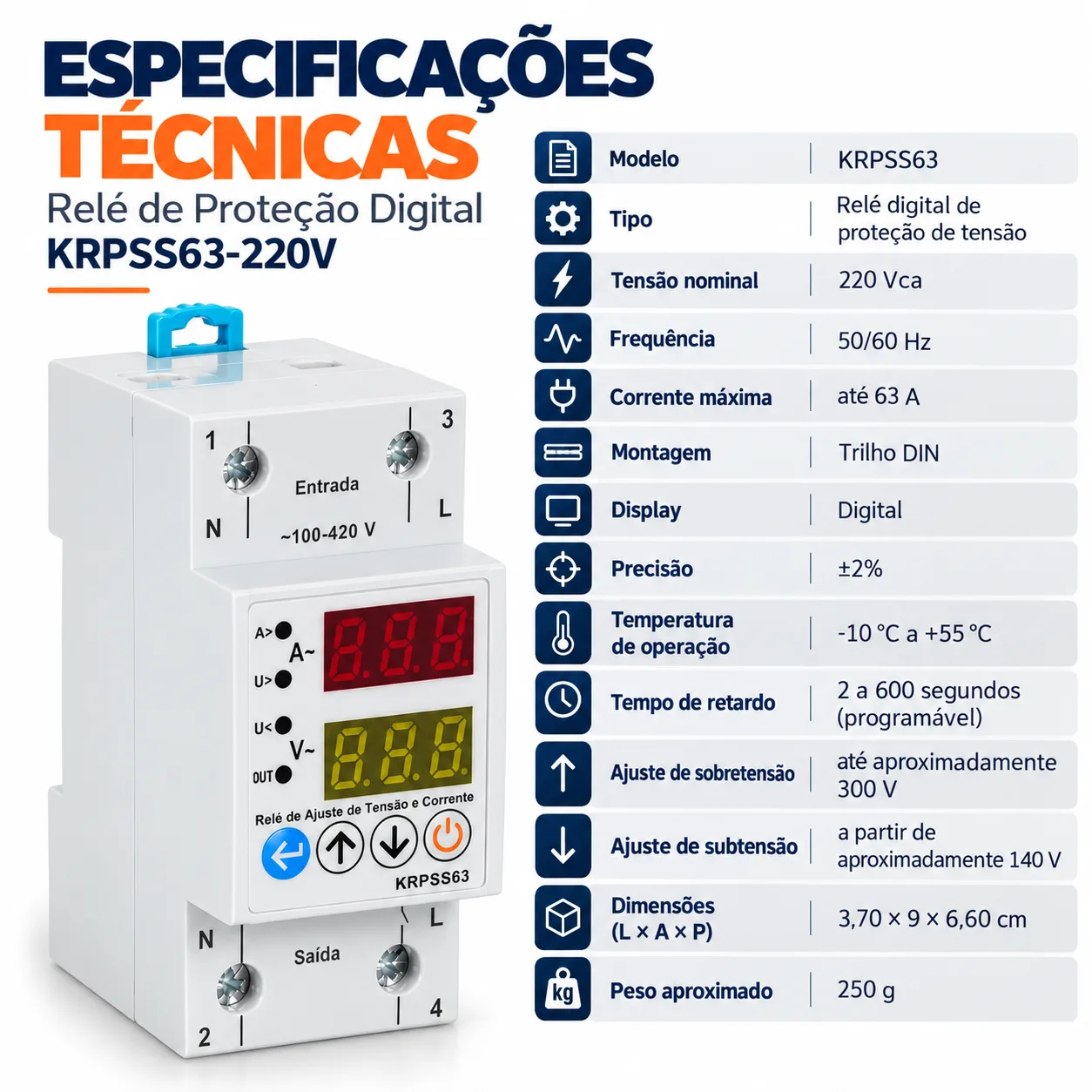

Características Técnicas

• Marca: Kayama
• Modelo: KRPSS63
• Tipo: Relé digital de proteção contra sobretensão e subtensão
• Tensão nominal: 220 Vca
• Frequência: 50/60 Hz
• Corrente máxima informada: até 63 A
• Display: digital
• Parâmetros: configuráveis
• Temporização informada: 2 a 600 segundos
• Montagem: trilho DIN
• Finalidade: monitoramento e proteção contra tensão fora da faixa configurada

Monitoramento de Tensão

O KRPSS63 monitora a tensão presente na instalação e permite que o circuito seja desligado quando forem identificadas condições de tensão fora dos parâmetros definidos.

O recurso auxilia na proteção de equipamentos conectados ao circuito contra condições anormais de alimentação.

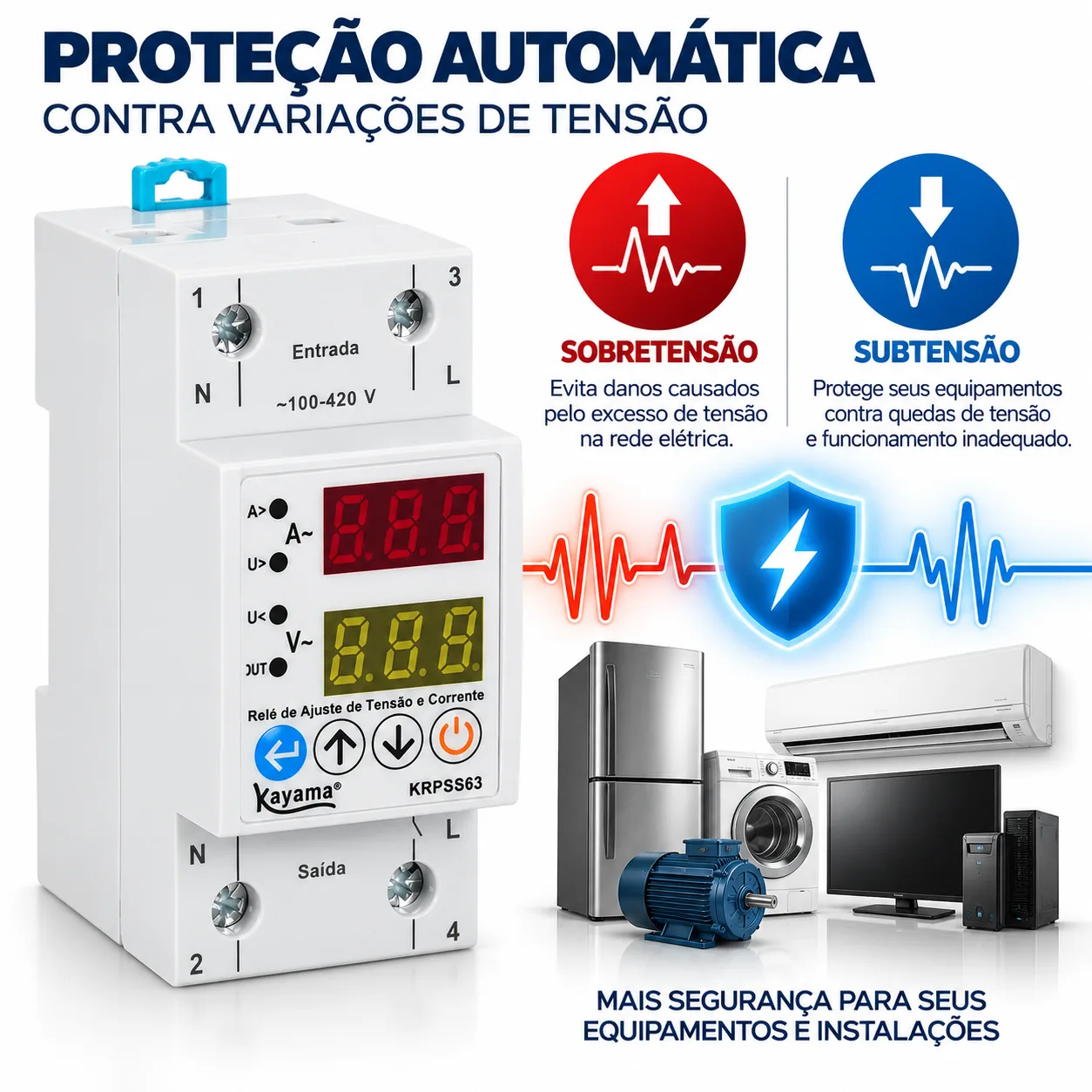

Proteção Contra Sobretensão

A função de sobretensão permite atuação quando a tensão monitorada ultrapassa o limite superior configurado no equipamento.

Quando essa condição ocorre, o KRPSS63 pode interromper o fornecimento para a carga de acordo com sua lógica de operação.

O valor exato do limite deve ser configurado considerando as características da instalação e dos equipamentos protegidos.

Proteção Contra Subtensão

O dispositivo também permite atuação quando a tensão fica abaixo do limite mínimo configurado.

A subtensão pode provocar funcionamento inadequado em determinados equipamentos, especialmente quando estes dependem de uma alimentação dentro de determinada faixa.

O valor de atuação deve ser definido de acordo com as necessidades reais da instalação.

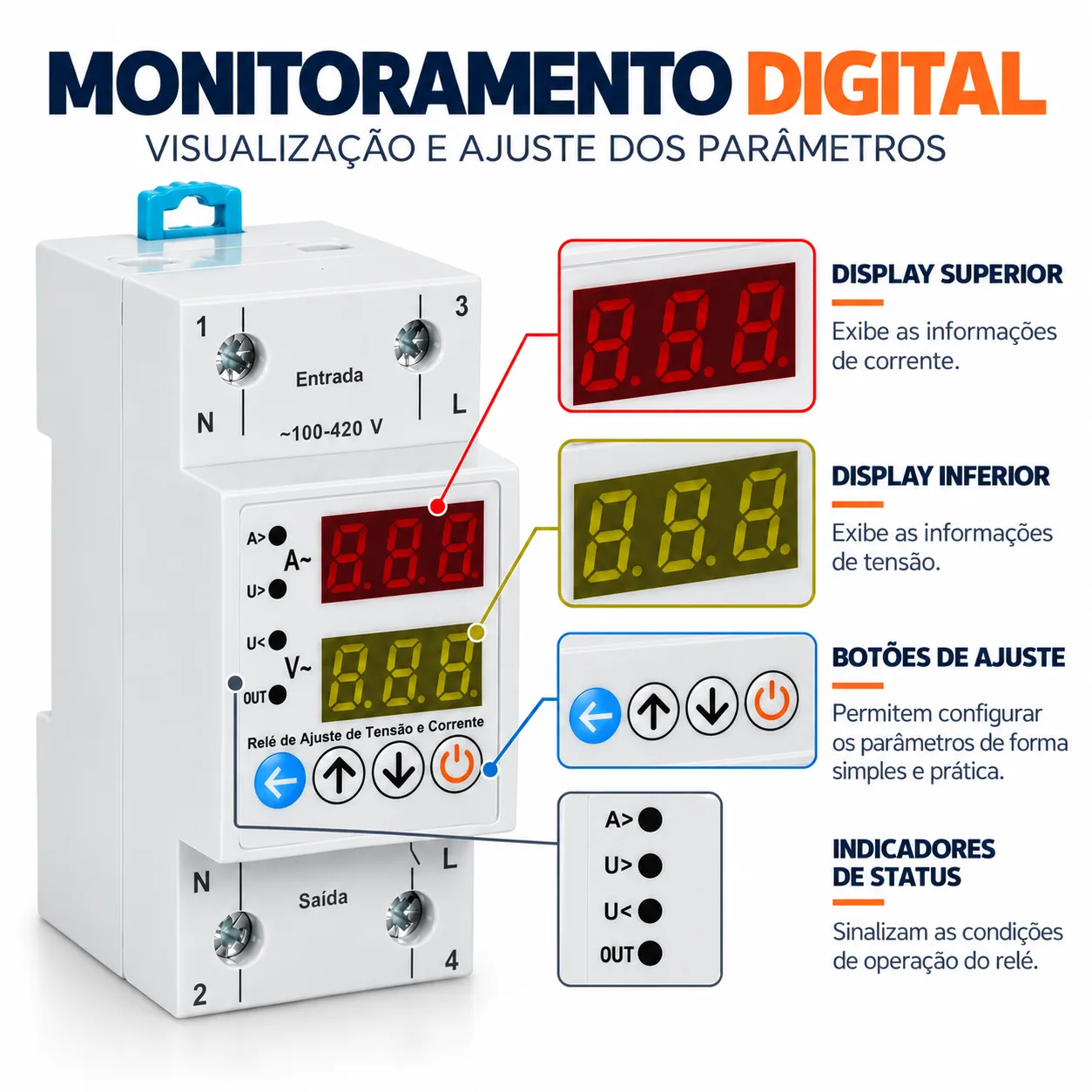

Display Digital

O display digital permite visualizar informações de funcionamento e acompanhar a tensão monitorada pelo equipamento.

Esse recurso facilita:

• acompanhamento da tensão;
• configuração dos parâmetros disponíveis;
• verificação do funcionamento;
• ajustes durante a instalação;
• inspeções periódicas.

Parâmetros Configuráveis

O KRPSS63 permite configuração de parâmetros relacionados à sua função de monitoramento e proteção.

Entre os ajustes relacionados à aplicação estão os limites de atuação e o tempo de retardo, conforme os recursos efetivamente disponibilizados pelo equipamento.

A configuração deve ser realizada de acordo com as características da instalação.

Temporização de 2 a 600 Segundos

A temporização informada para o produto é de 2 a 600 segundos.

O recurso permite estabelecer um intervalo de tempo associado à lógica de atuação do dispositivo.

Esse tipo de temporização é particularmente importante quando se deseja evitar acionamentos imediatos ou permitir um período antes do restabelecimento da carga, conforme a configuração utilizada.

Corrente Máxima de 63 A

A corrente máxima informada para o KRPSS63 é de até 63 A.

Esse valor não deve ser interpretado isoladamente para definir a utilização em qualquer tipo de carga.

Também devem ser consideradas:

• corrente nominal da carga;
• corrente de partida;
• natureza da carga;
• condições dos condutores;
• dispositivos de proteção;
• temperatura;
• características do circuito.

Em aplicações cuja corrente ou comportamento da carga não seja adequado ao chaveamento direto, pode ser necessária a utilização de um contator externo corretamente dimensionado.

Utilização com Contator

Em circuitos de maior potência ou em cargas com características especiais, o KRPSS63 pode fazer parte da lógica de comando de um contator.

Nesse tipo de instalação, o relé realiza o monitoramento da tensão e o contator fica responsável pelo chaveamento da carga, conforme o projeto elétrico.

A necessidade do contator deve ser determinada pelo responsável técnico considerando corrente, tipo de carga e condições de utilização.

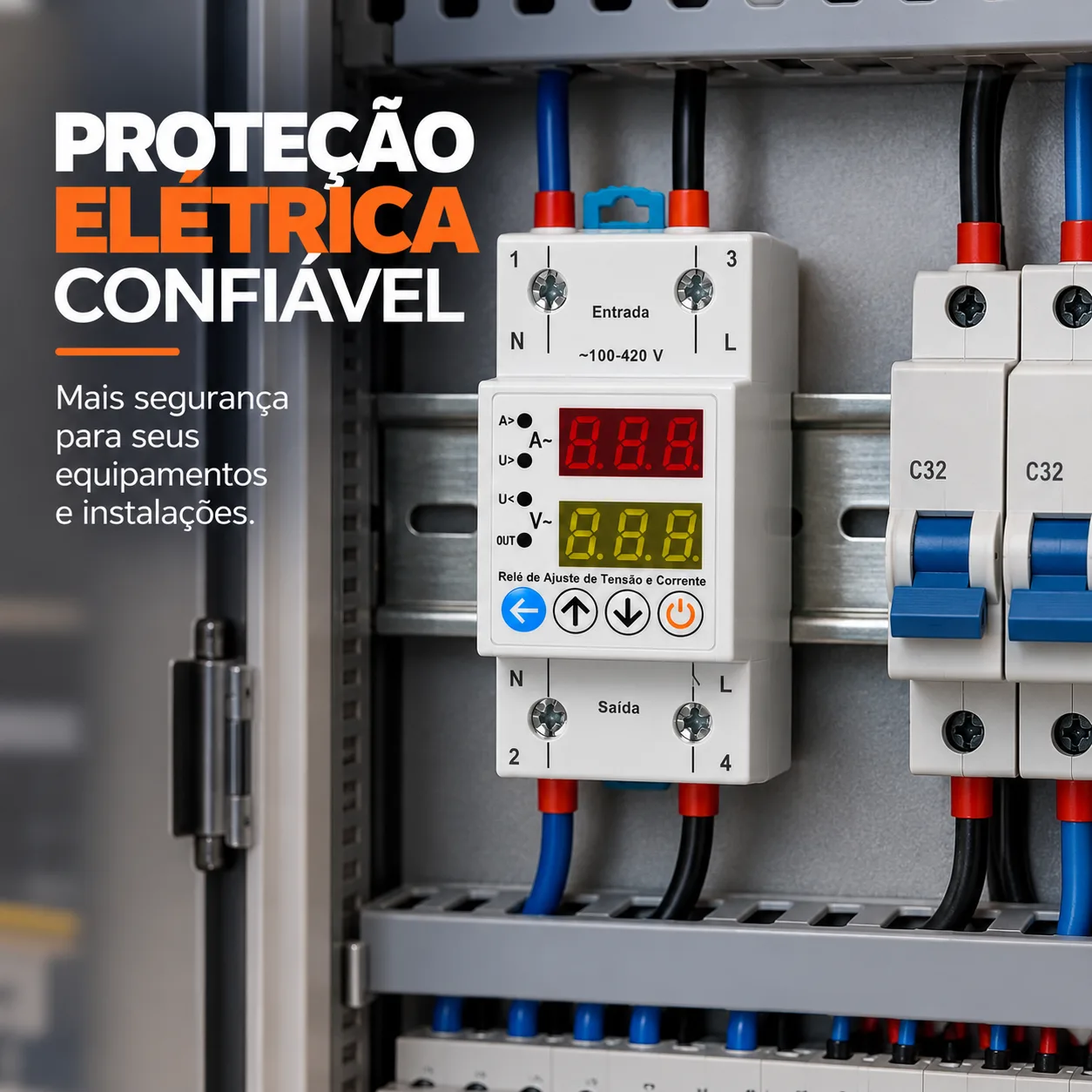

Montagem em Trilho DIN

O KRPSS63 possui montagem informada em trilho DIN, facilitando sua integração a quadros e painéis elétricos.

Essa forma de montagem permite posicionar o dispositivo junto a outros componentes de comando, proteção e distribuição.

Instalação Elétrica

Antes da instalação devem ser verificados:

1. tensão nominal da instalação;
2. compatibilidade com 220 Vca;
3. frequência da rede;
4. corrente da carga;
5. corrente de partida;
6. seção dos condutores;
7. dispositivos de proteção;
8. configuração dos limites de tensão;
9. ajuste da temporização;
10. identificação correta dos terminais.

Todas as conexões devem ser executadas com o circuito desenergizado.

Comportamento Após Falta de Energia

Em sistemas que podem retornar automaticamente após uma interrupção da alimentação, a lógica de religamento deve ser analisada de acordo com a aplicação.

Especialmente em máquinas e equipamentos, deve-se impedir que o retorno da energia provoque uma partida inesperada quando isso representar risco.

Quando necessário, o sistema pode exigir:

• intertravamentos;
• rearme manual;
• contatores;
• circuitos auxiliares;
• dispositivos de segurança apropriados.

Proteções Complementares

O KRPSS63 é destinado ao monitoramento e proteção relacionados à sobretensão e subtensão.

Ele não substitui outros dispositivos necessários à instalação, como:

• disjuntores;
• fusíveis;
• DPS;
• DR;
• aterramento;
• proteção específica de motores;
• demais dispositivos exigidos pelo projeto.

Diferença entre KRPSS63 e DPS

O KRPSS63 não deve ser confundido com um DPS — Dispositivo de Proteção contra Surtos.

O KRPSS63 monitora a tensão e atua quando ela permanece fora dos limites configurados segundo sua lógica de funcionamento.

O DPS possui outra finalidade: atuar na proteção contra surtos transitórios de tensão.

Em uma instalação, os dois dispositivos podem desempenhar funções diferentes e complementares.

Manutenção

Recomenda-se realizar verificações periódicas de:

• fixação no trilho DIN;
• terminais;
• aperto das conexões;
• sinais de aquecimento;
• estado do display;
• funcionamento dos ajustes;
• valores configurados;
• condições dos condutores.

Qualquer aquecimento anormal ou alteração no funcionamento deve ser investigado.

Segurança

A instalação e manutenção devem ser realizadas por profissional qualificado.

Antes de qualquer intervenção:

• desenergize o circuito;
• confirme a ausência de tensão;
• utilize ferramentas apropriadas;
• utilize EPIs compatíveis;
• verifique a seção dos condutores;
• não exceda a capacidade do circuito e dos terminais.

Compatibilidade

O KRPSS63 pode ser utilizado em sistemas com equipamentos Kayama ou de outros fabricantes, desde que exista compatibilidade elétrica e funcional.

Devem ser considerados:

• tensão nominal;
• corrente;
• tipo de carga;
• corrente de partida;
• limites configurados;
• temporização;
• dispositivos de proteção associados.

Informações de Cadastro

• Marca: Kayama
• Modelo: KRPSS63
• Tensão nominal: 220 Vca
• Frequência: 50/60 Hz
• Corrente máxima informada: 63 A
• GTIN/EAN: 7900370019172

Qualidade Kayama

O Relé Digital de Proteção contra Sobretensão e Subtensão KRPSS63 integra a linha Kayama de componentes para monitoramento, comando e proteção de instalações elétricas, oferecendo display digital, parâmetros configuráveis e temporização de 2 a 600 segundos.
