Relé Estrela-Triângulo - KRET - 220V 50/60HZ - Kayama

Descrição Técnica

O Relé Estrela-Triângulo Kayama KRET é um dispositivo desenvolvido para integração em circuitos de comando de partidas estrela-triângulo, operando com alimentação nominal informada de 220 Vca e frequência de 50/60 Hz.

Sua função no circuito é auxiliar na lógica temporizada utilizada durante a partida de motores configurados para esse método de acionamento, trabalhando em conjunto com contatores, dispositivos de proteção e demais componentes previstos no projeto elétrico.

O KRET deve ser utilizado somente em sistemas cuja configuração elétrica seja compatível com a partida estrela-triângulo e com as características do equipamento acionado.

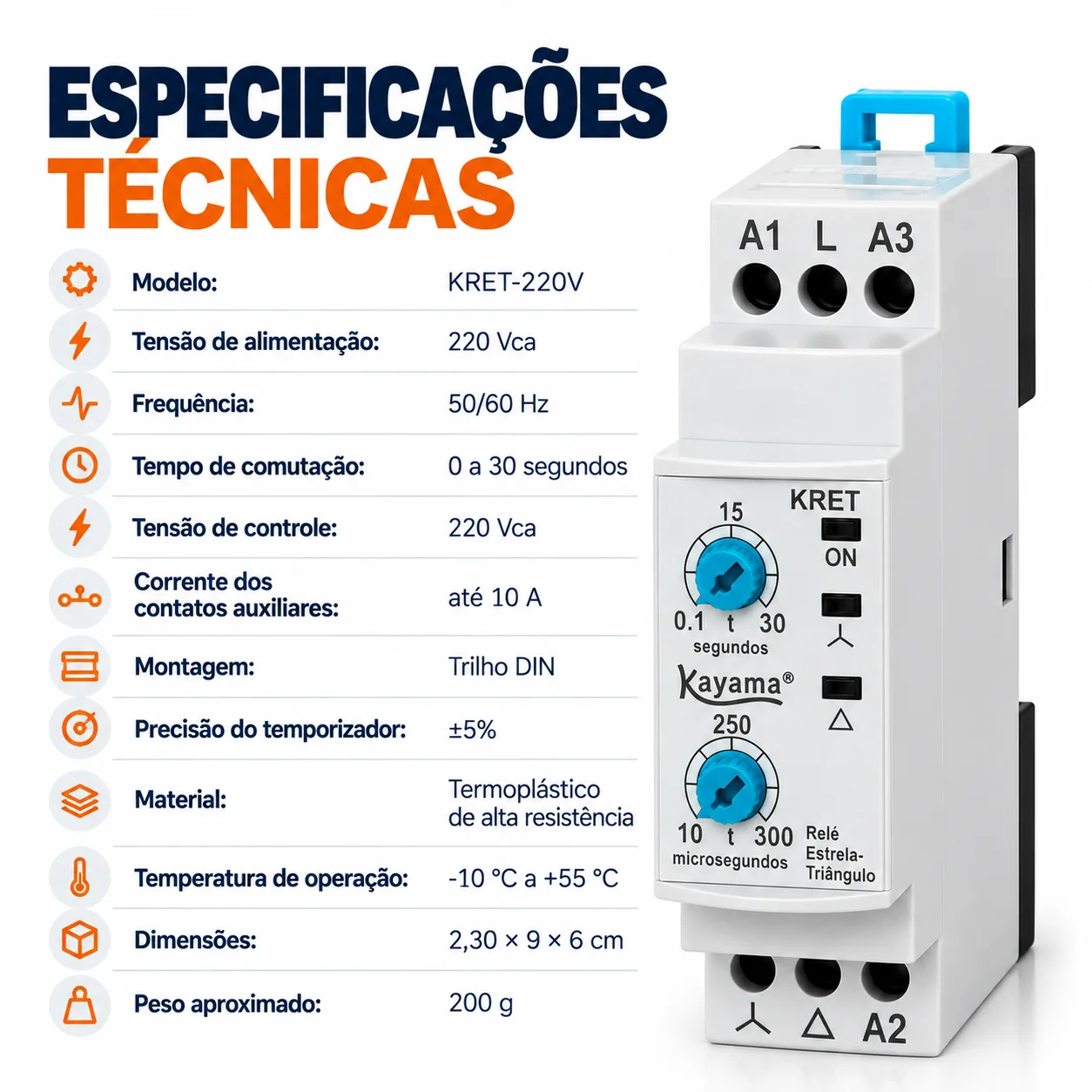

Características Técnicas

• Marca: Kayama
• Modelo: KRET
• Tipo: Relé Estrela-Triângulo
• Tensão nominal informada: 220 Vca
• Frequência: 50/60 Hz
• Finalidade: comando temporizado de circuitos de partida estrela-triângulo
• Aplicação geral: painéis de comando e acionamento de motores compatíveis

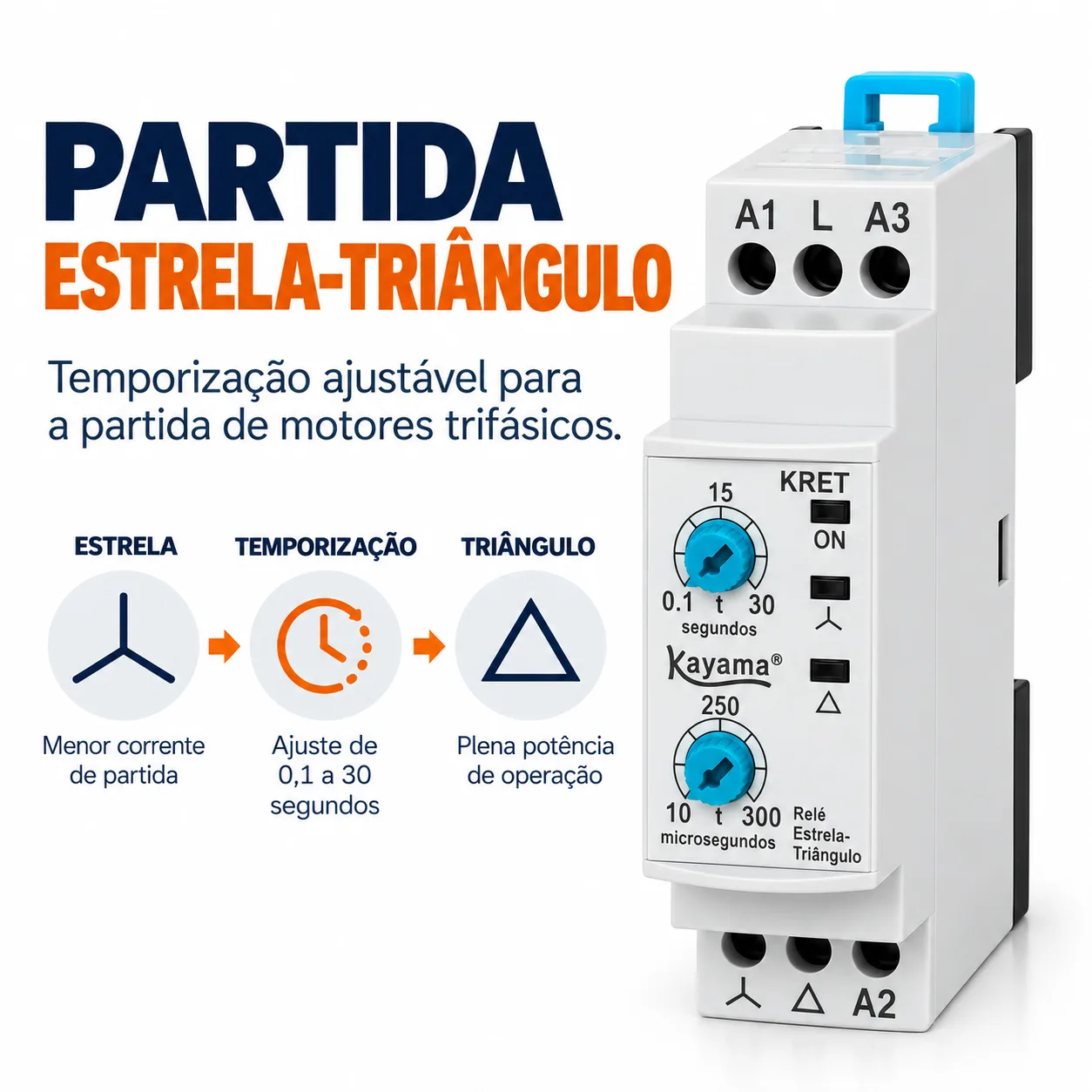

Princípio da Partida Estrela-Triângulo

A partida estrela-triângulo é uma configuração utilizada em determinados sistemas de acionamento de motores trifásicos.

Durante a etapa inicial, o circuito mantém o motor na configuração estrela. Após o intervalo definido pelo sistema de comando, ocorre a transição para a configuração triângulo, correspondente à condição normal de funcionamento prevista pelo projeto.

O KRET participa dessa lógica de temporização e transferência.

Função do Relé no Circuito

O relé estrela-triângulo não realiza sozinho o chaveamento de potência do motor.

Sua função está relacionada à lógica de comando, coordenando a sequência temporizada utilizada pelos contatores do circuito.

Em uma instalação típica, o conjunto pode envolver:

• relé estrela-triângulo;
• contator principal;
• contator estrela;
• contator triângulo;
• dispositivos de proteção;
• circuito de comando;
• motor compatível com esse tipo de partida.

A configuração definitiva deve seguir o projeto elétrico específico da instalação.

Etapa Estrela

Na etapa inicial da partida, o circuito de comando mantém a configuração correspondente ao modo estrela durante determinado intervalo.

O tempo necessário depende das características do motor, da carga acionada e do projeto.

Não deve ser utilizado um tempo arbitrário sem considerar as condições reais da aplicação.

Transição para Triângulo

Após o período previsto pelo circuito de comando, ocorre a mudança da configuração estrela para triângulo.

Essa transição deve ser corretamente coordenada para evitar acionamento simultâneo dos contatores estrela e triângulo.

O intertravamento elétrico e/ou mecânico entre os contatores deve ser previsto conforme o projeto do painel.

Intertravamento

O correto intertravamento dos contatores é essencial em circuitos estrela-triângulo.

Os contatores responsáveis pelas configurações estrela e triângulo não devem permanecer acionados simultaneamente quando essa condição puder provocar ligação elétrica inadequada.

O relé temporizador faz parte da lógica de comando, mas não substitui os recursos de intertravamento e segurança previstos no projeto.

Compatibilidade do Motor

Nem todo motor trifásico pode utilizar partida estrela-triângulo.

Antes de utilizar o KRET, devem ser verificadas:

• características da placa do motor;
• tensão da rede;
• tensão nominal dos enrolamentos;
• terminais disponíveis;
• esquema de ligação;
• corrente nominal;
• método de partida permitido pelo fabricante do motor.

A utilização deve ser definida pelo responsável pelo projeto elétrico.

Utilização com Contatores

O KRET deve trabalhar associado a contatores adequados às características elétricas do circuito.

Os contatores precisam ser dimensionados considerando:

• corrente nominal do motor;
• categoria de utilização;
• tensão da bobina;
• quantidade de manobras;
• condições de operação;
• esquema estrela-triângulo adotado.

O relé não substitui os contatores responsáveis pelo chaveamento de potência.

Proteção do Motor

O KRET atua na lógica de partida e não substitui dispositivos de proteção necessários ao motor.

O sistema pode exigir:

• disjuntor;
• fusíveis;
• relé de sobrecarga;
• proteção contra curto-circuito;
• proteção contra falta de fase;
• proteção térmica;
• aterramento;
• dispositivos adicionais previstos pelo projeto.

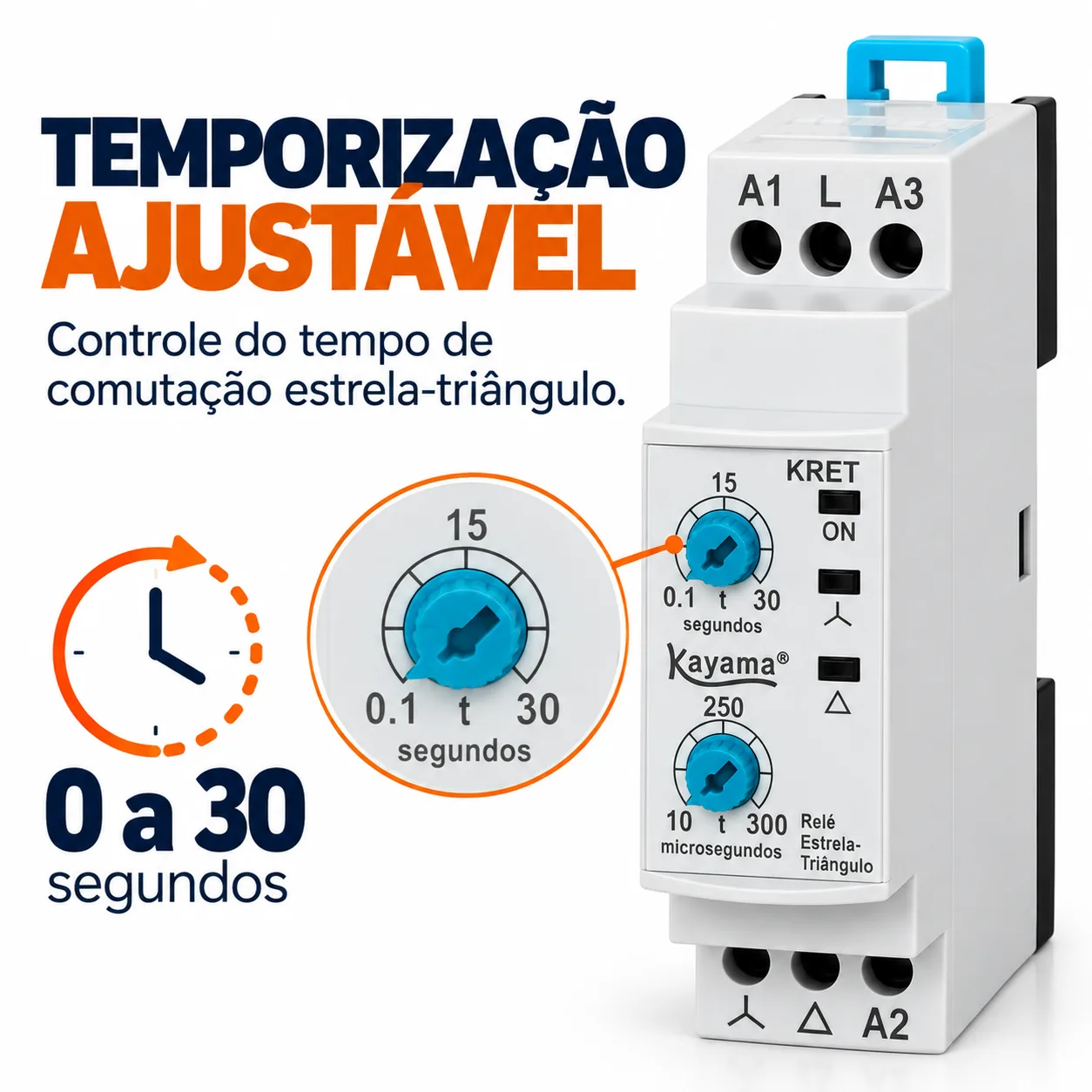

Tempo de Partida

O tempo utilizado na etapa estrela deve ser adequado às características da aplicação.

Uma transição muito antecipada ou muito tardia pode resultar em comportamento inadequado do sistema.

Por isso, o ajuste deve considerar:

• tempo de aceleração do motor;
• inércia da carga;
• potência do motor;
• condições mecânicas do equipamento;
• corrente durante a partida.

A faixa específica de ajuste do KRET não foi confirmada nas informações fornecidas e, portanto, não deve ser presumida.

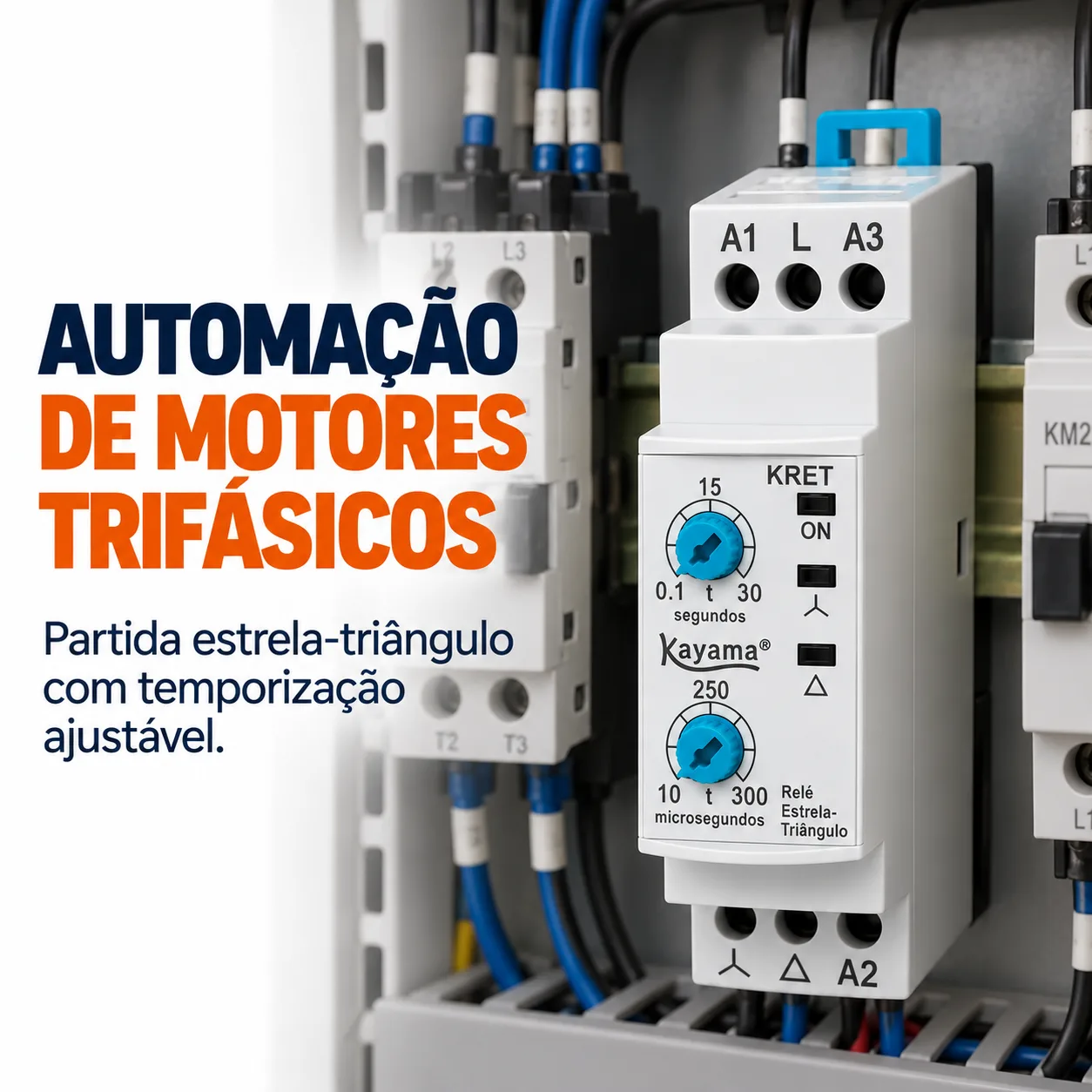

Aplicação em Painéis Elétricos

O KRET pode integrar painéis destinados ao comando de motores que utilizam partida estrela-triângulo.

Sua utilização pode contribuir para uma organização funcional do circuito de comando ao centralizar a sequência temporizada da partida.

Instalação

A instalação deve ser realizada por profissional qualificado.

Antes da energização, devem ser verificados:

1. tensão de alimentação do relé;
2. frequência da rede;
3. diagrama elétrico;
4. tensão das bobinas dos contatores;
5. intertravamentos;
6. características do motor;
7. dispositivos de proteção;
8. aperto dos terminais;
9. sequência de funcionamento;
10. condições gerais do painel.

Todas as conexões devem ser realizadas com a instalação desenergizada.

Teste de Funcionamento

Após a montagem, o sistema deve ser testado antes da liberação definitiva.

O teste deve confirmar:

• acionamento correto do contator principal;
• atuação correta do circuito estrela;
• realização da transição;
• atuação correta do circuito triângulo;
• inexistência de acionamento simultâneo indevido;
• funcionamento das proteções;
• sentido correto de rotação do motor.

Segurança

O KRET não deve ser utilizado isoladamente como dispositivo de segurança de máquinas.

O projeto deve prever todos os dispositivos de proteção, seccionamento e segurança necessários à instalação.

Antes de qualquer manutenção:

• desenergize o circuito;
• confirme a ausência de tensão;
• bloqueie o acionamento quando necessário;
• utilize ferramentas e EPIs apropriados.

Compatibilidade

A compatibilidade deve considerar:

• motor;
• tensão da rede;
• tensão das bobinas;
• contatores;
• dispositivos de proteção;
• circuito de comando;
• método de ligação estrela-triângulo.

O nome “relé estrela-triângulo” não garante, isoladamente, compatibilidade com qualquer motor ou painel.

Informações de Cadastro

• Marca: Kayama
• Modelo: KRET
• Tensão nominal: 220 Vca
• Frequência: 50/60 Hz
• Tipo: Relé Estrela-Triângulo

Qualidade Kayama

O Relé Estrela-Triângulo Kayama KRET integra a linha Kayama de componentes para comando, controle e automação elétrica, destinado à aplicação em circuitos de partida estrela-triângulo corretamente projetados.
