Relé Falta e Sequência de Fase - KRFSF14 - 220-380V 50/60HZ - Kayama

Descrição Técnica

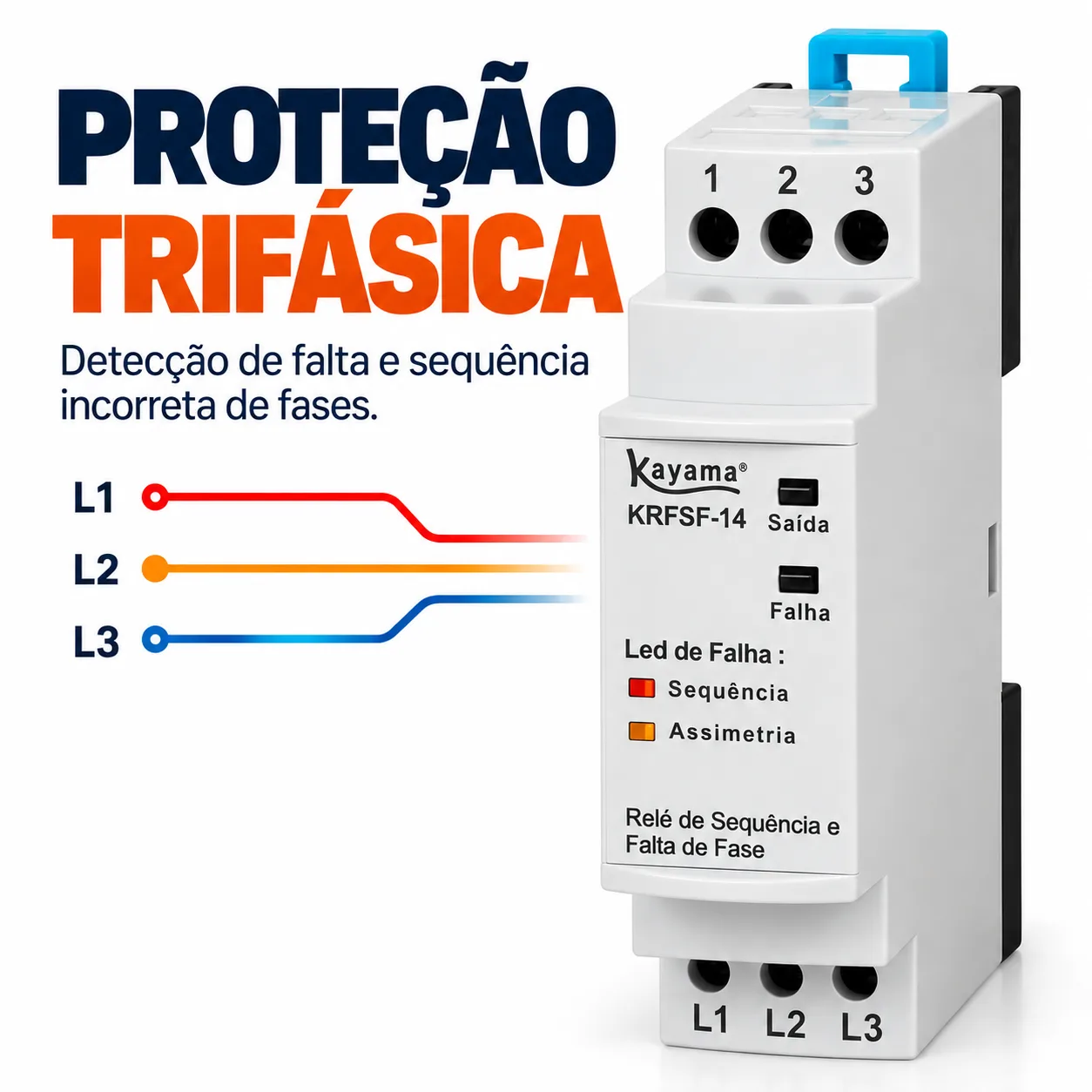

O Relé de Falta e Sequência de Fase Kayama KRFSF14 é um dispositivo eletrônico destinado ao monitoramento de redes trifásicas, com atuação voltada à identificação de condições inadequadas relacionadas à presença e à ordem das fases.

O modelo trabalha com tensão nominal informada de 220 a 380 Vca e frequência de 50/60 Hz.

Sua aplicação é indicada em sistemas nos quais a perda de uma das fases ou uma sequência incorreta possa comprometer o funcionamento adequado de motores, bombas, compressores, ventiladores, máquinas e outros equipamentos trifásicos.

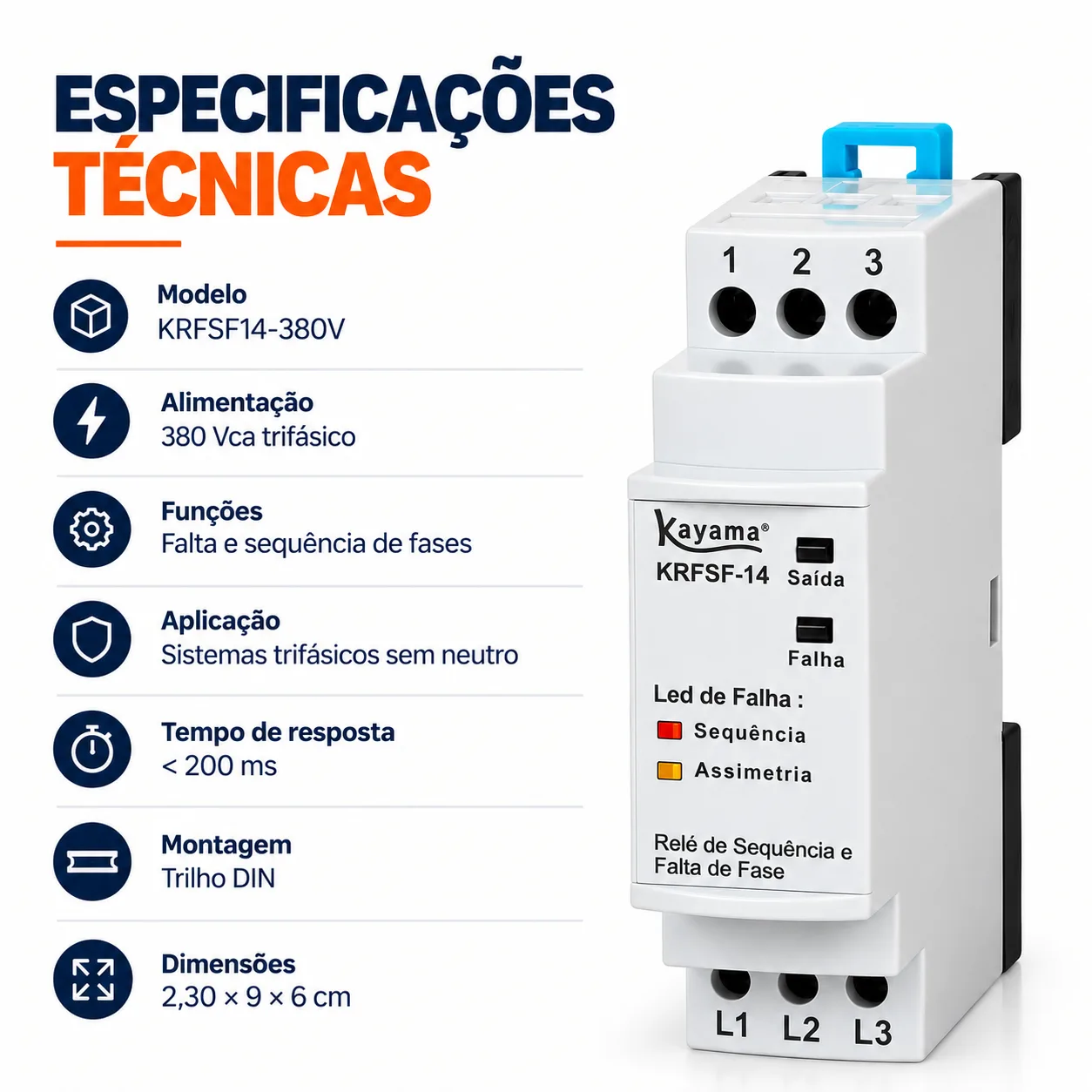

Características Técnicas

• Marca: Kayama
• Modelo: KRFSF14
• Tipo: Relé de falta e sequência de fase
• Tensão nominal: 220–380 Vca
• Frequência: 50/60 Hz
• Sistema monitorado: trifásico
• Funções principais informadas: falta de fase e sequência de fase
• Finalidade: monitoramento e proteção de sistemas elétricos trifásicos

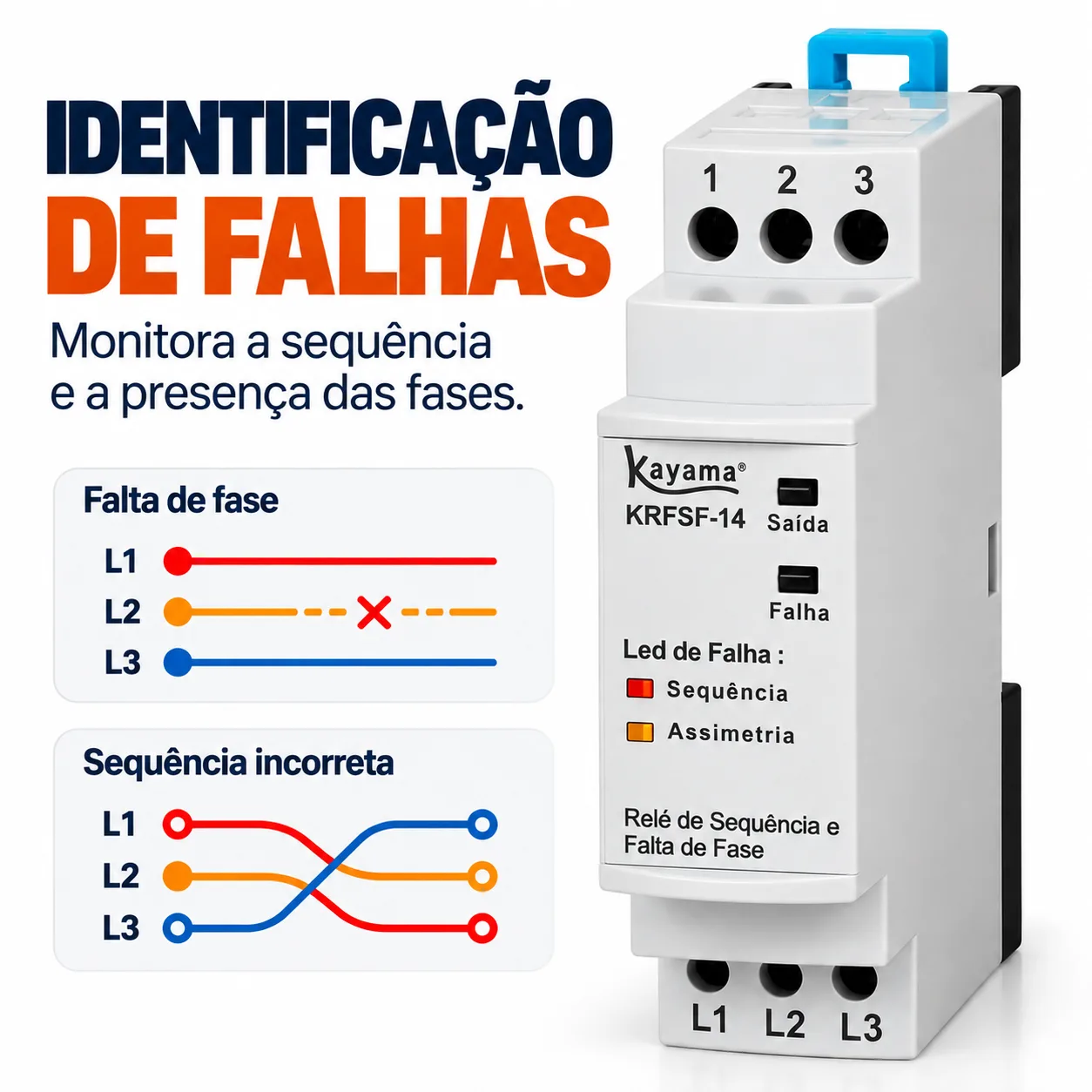

Monitoramento de Falta de Fase

A falta de fase ocorre quando uma das fases de um sistema trifásico deixa de estar disponível ou apresenta uma condição que impede o funcionamento normal do circuito.

Essa situação pode afetar principalmente cargas trifásicas, podendo provocar:

• funcionamento inadequado;
• perda de torque em motores;
• aquecimento;
• esforço excessivo sobre componentes;
• redução de desempenho;
• interrupção do processo.

O KRFSF14 pode integrar a lógica de comando para impedir ou interromper o funcionamento quando uma condição de falta de fase for identificada.

Monitoramento de Sequência de Fases

Em sistemas trifásicos, a ordem das fases influencia o sentido de rotação de determinados motores.

Uma alteração na sequência pode fazer o equipamento operar em sentido contrário ao previsto.

O KRFSF14 monitora essa condição para auxiliar na proteção de sistemas nos quais a sequência correta das fases seja necessária para a operação.

Aplicação em Motores Trifásicos

A utilização de um relé de falta e sequência de fase é especialmente relevante em circuitos com motores trifásicos.

Uma condição inadequada de alimentação pode provocar funcionamento incorreto ou danos ao processo.

O KRFSF14 pode participar da lógica de habilitação do motor, impedindo o acionamento quando as condições monitoradas não estiverem adequadas.

Aplicação em Bombas

Em sistemas de bombeamento, uma sequência incorreta de fases pode alterar o sentido de rotação do motor.

Isso pode reduzir o desempenho hidráulico ou provocar funcionamento incorreto do equipamento.

O relé pode ser integrado ao circuito de comando para contribuir com o monitoramento da alimentação antes da partida.

Aplicação em Compressores

Compressores trifásicos também podem exigir supervisão das fases.

O KRFSF14 pode fazer parte da lógica de proteção, contribuindo para impedir funcionamento em condições inadequadas de falta ou sequência de fase.

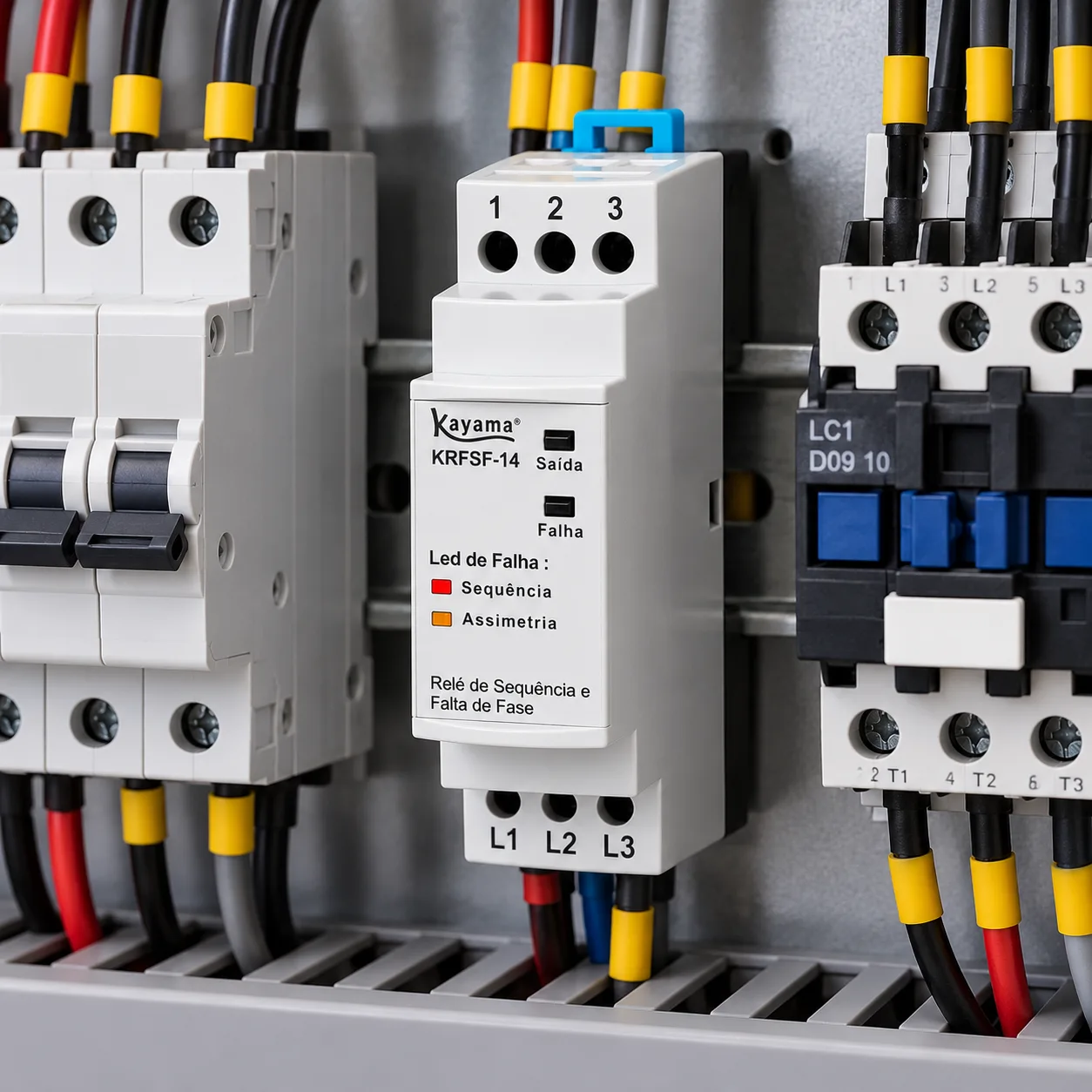

Utilização com Contator

Em uma instalação típica, o KRFSF14 pode atuar no circuito de comando de um contator devidamente dimensionado.

Nesse arranjo:

• o relé monitora as condições da rede;
• o circuito de comando interpreta o estado do relé;
• o contator realiza o chaveamento da carga.

O relé não deve ser considerado substituto do contator de potência.

Proteção Complementar

O KRFSF14 atua especificamente em funções relacionadas à supervisão das fases.

Ele não substitui:

• disjuntores;
• fusíveis;
• relés de sobrecarga;
• proteção contra curto-circuito;
• DPS;
• proteção térmica;
• aterramento;
• dispositivos de segurança;
• demais componentes exigidos pelo projeto.

Cada dispositivo possui função própria dentro do sistema elétrico.

Tensão de Operação

O produto é informado para utilização em sistemas de 220 a 380 Vca.

Antes da instalação deve ser confirmada a compatibilidade entre a tensão real da rede e a faixa especificada para o relé.

Também devem ser observadas as características do circuito trifásico e do equipamento protegido.

Frequência

O KRFSF14 é informado para redes de 50/60 Hz.

A instalação deve respeitar essa frequência e as demais características elétricas definidas para o produto.

Instalação

A instalação deve ser realizada por profissional qualificado.

Antes da energização, devem ser verificados:

1. tensão da rede;
2. frequência;
3. identificação das fases;
4. sequência correta das fases;
5. características da carga;
6. dispositivos de proteção;
7. circuito de comando;
8. contator associado, quando utilizado;
9. conexões elétricas;
10. esquema de ligação do produto.

Todas as conexões devem ser realizadas com o circuito desenergizado.

Teste de Funcionamento

Após a instalação, recomenda-se realizar testes para confirmar o funcionamento adequado da lógica de proteção.

Devem ser verificados:

• reconhecimento correto das fases;
• comportamento do circuito de comando;
• atuação do contator;
• resposta da instalação a condições anormais;
• sentido de rotação da carga quando aplicável.

Segurança

Antes de qualquer intervenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• utilize equipamentos de proteção adequados;
• identifique corretamente os condutores;
• siga o esquema elétrico da instalação.

O KRFSF14 não deve ser utilizado como único dispositivo de segurança funcional de máquinas.

Compatibilidade

A compatibilidade deve considerar:

• tensão da rede;
• frequência;
• configuração trifásica;
• características do motor ou carga;
• circuito de comando;
• contator;
• dispositivos de proteção;
• método de instalação.

O nome ou a faixa de tensão do produto não garantem, isoladamente, compatibilidade com qualquer equipamento trifásico.

Informações de Cadastro

• Marca: Kayama
• Modelo: KRFSF14
• Tensão nominal: 220–380 Vca
• Frequência: 50/60 Hz
• Tipo: Relé de falta e sequência de fase

Qualidade Kayama

O Relé de Falta e Sequência de Fase Kayama KRFSF14 integra a linha Kayama de componentes para monitoramento, comando, controle e proteção de sistemas elétricos trifásicos.
