Relé Falta e Sequência de Fase - KRFSF14N - 220-380V 50/60HZ c/neutro - Kayama

Descrição Técnica

O Relé de Falta e Sequência de Fase com Neutro Kayama KRFSF14N é um dispositivo eletrônico desenvolvido para o monitoramento de sistemas elétricos trifásicos com neutro, auxiliando na identificação de condições inadequadas relacionadas à presença e à sequência das fases.

O modelo possui faixa de tensão informada de 220 a 380 Vca, frequência de 50/60 Hz e conexão destinada a sistemas que utilizam condutor neutro.

Sua utilização é especialmente relevante em instalações nas quais a perda de uma fase ou a inversão da sequência possa comprometer o funcionamento adequado de motores, bombas, compressores, ventiladores, máquinas e demais equipamentos trifásicos.

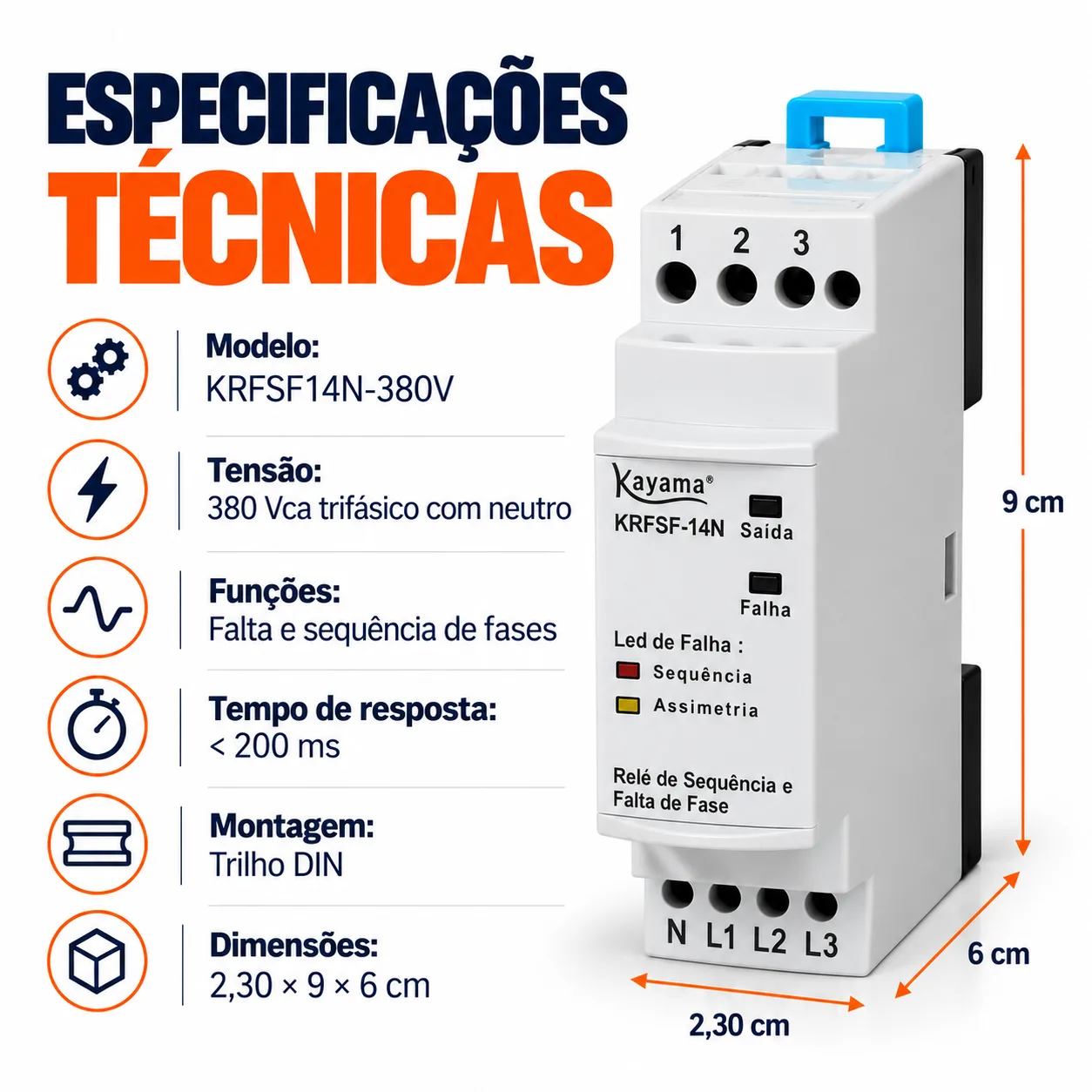

Características Técnicas

• Marca: Kayama
• Modelo: KRFSF14N
• Tipo: Relé de falta e sequência de fase
• Configuração: com neutro
• Tensão informada: 220–380 Vca
• Frequência: 50/60 Hz
• Sistema monitorado: trifásico com neutro
• Funções principais: monitoramento de falta de fase e sequência de fases
• Finalidade: monitoramento e proteção de sistemas elétricos trifásicos compatíveis

Versão com Neutro

O diferencial informado do KRFSF14N em relação à versão KRFSF14 é a configuração com neutro.

Essa característica deve ser considerada durante o projeto e a instalação, pois o equipamento deve ser conectado de acordo com o esquema correspondente ao modelo.

O condutor neutro não deve ser omitido quando sua utilização estiver prevista no diagrama elétrico do produto.

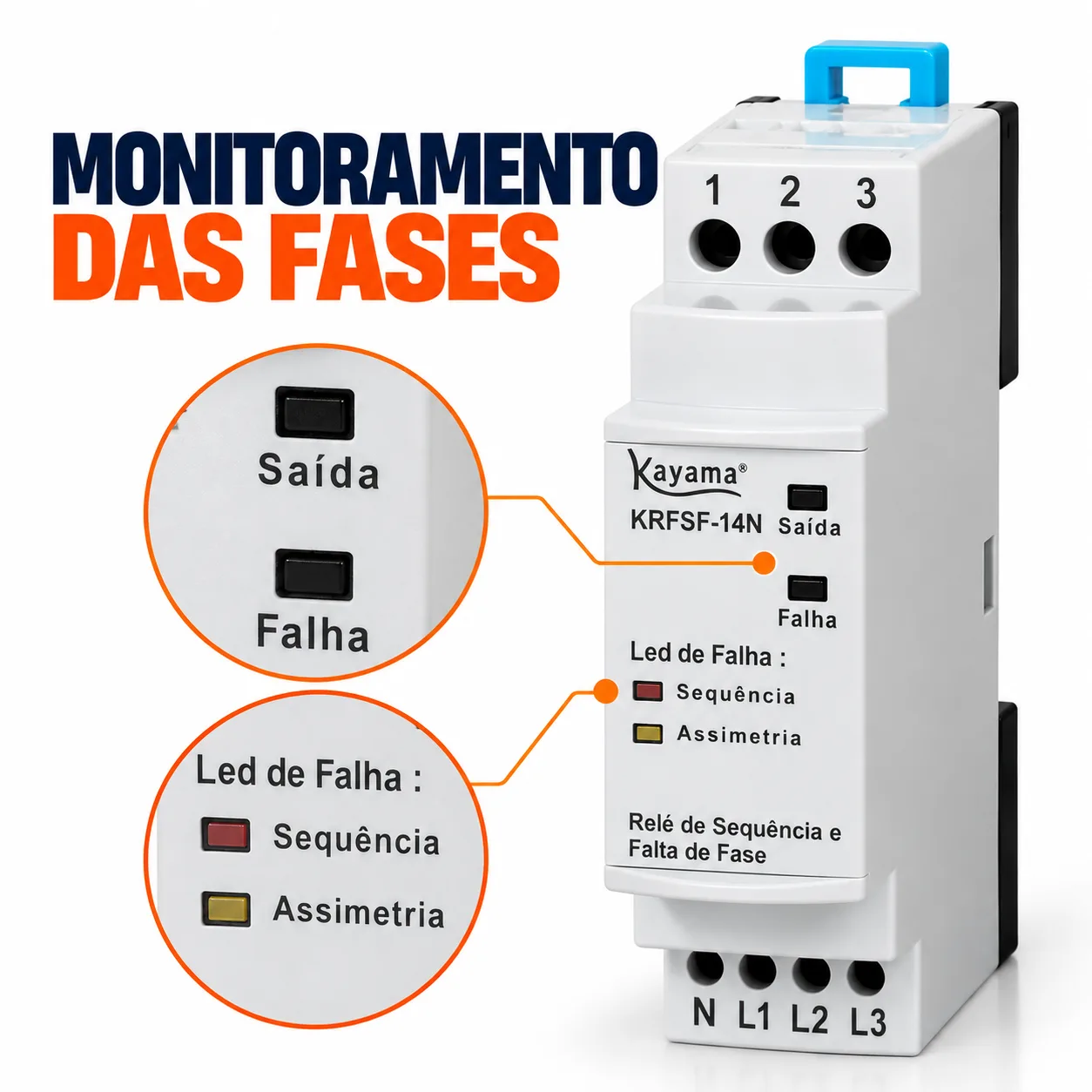

Monitoramento de Falta de Fase

A falta de fase ocorre quando uma das fases necessárias ao funcionamento de um sistema trifásico deixa de estar disponível ou apresenta uma condição inadequada.

Essa situação pode causar problemas como:

• perda de torque em motores;
• funcionamento irregular;
• aquecimento excessivo;
• redução de desempenho;
• interrupção de processos;
• operação inadequada de equipamentos trifásicos.

O KRFSF14N pode fazer parte da lógica destinada a impedir ou interromper a operação da carga quando uma condição de falta de fase for identificada.

Monitoramento da Sequência de Fases

A sequência das fases determina a ordem elétrica aplicada ao sistema trifásico.

Em motores, a alteração dessa ordem pode modificar o sentido de rotação.

Por isso, o monitoramento da sequência é importante em equipamentos nos quais uma rotação invertida possa gerar funcionamento inadequado.

O KRFSF14N pode integrar a lógica de comando para permitir a operação somente quando a condição monitorada estiver adequada.

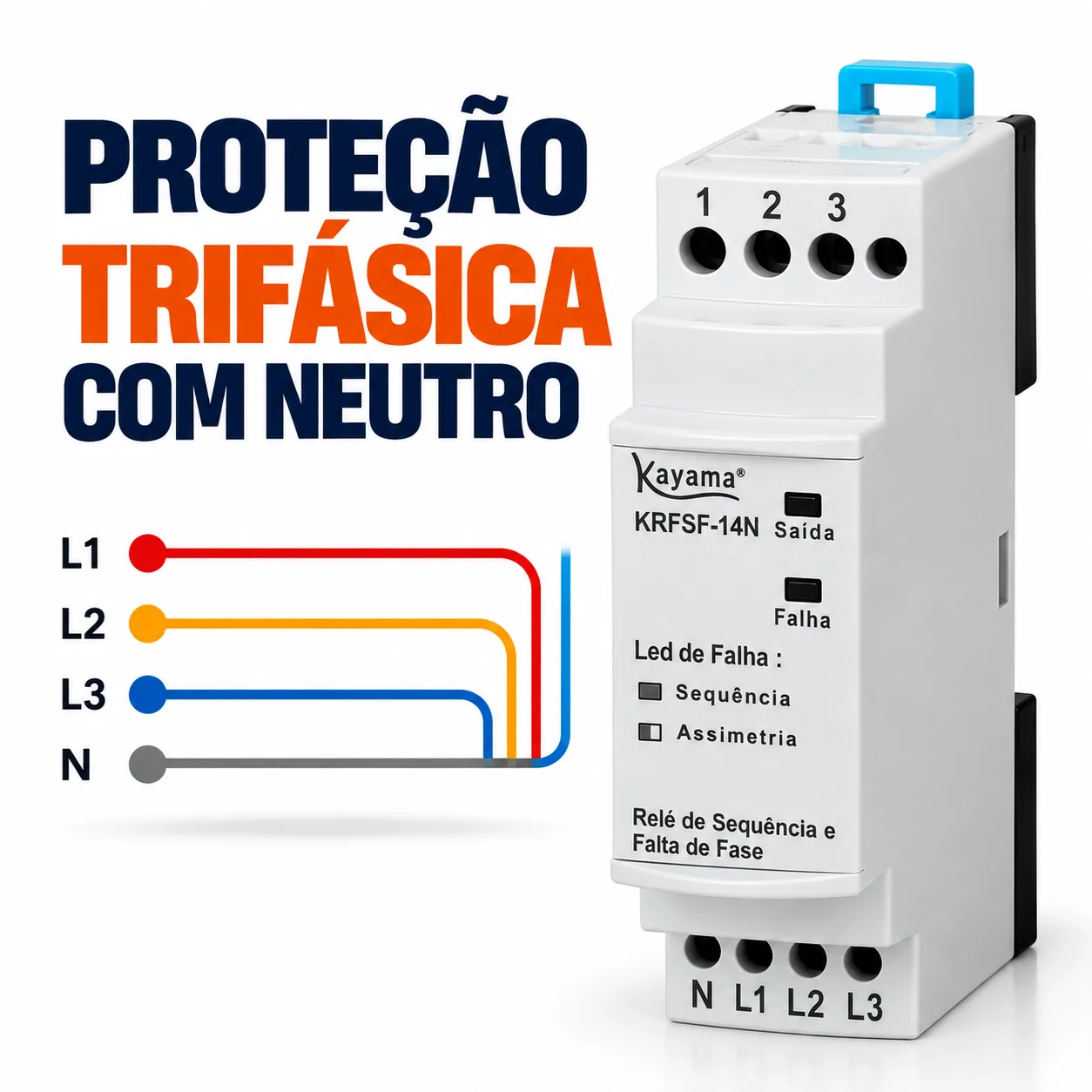

Importância do Neutro

Em sistemas trifásicos que utilizam neutro, esse condutor pode fazer parte da referência elétrica necessária ao circuito de monitoramento.

A ligação deve seguir rigorosamente:

• identificação dos terminais;
• esquema elétrico;
• tensão da instalação;
• configuração das fases;
• presença do neutro.

Não se deve utilizar o esquema de ligação de um modelo sem neutro como referência automática para o KRFSF14N.

Aplicação em Motores Trifásicos

Motores trifásicos podem ser afetados tanto pela falta de fase quanto pela inversão da sequência.

O KRFSF14N pode fazer parte do circuito de proteção e habilitação do motor, evitando seu acionamento quando as condições monitoradas não forem adequadas.

O equipamento não substitui, entretanto, as demais proteções específicas exigidas para o motor.

Aplicação em Bombas

A sequência correta das fases é particularmente importante em bombas acionadas por motores trifásicos.

Uma rotação em sentido contrário ao especificado pode provocar:

• redução de vazão;
• redução de pressão;
• funcionamento inadequado;
• alteração do desempenho do conjunto.

O KRFSF14N pode participar do circuito de supervisão antes da liberação da partida.

Aplicação em Compressores

Compressores trifásicos também podem exigir correta sequência das fases e presença adequada de todas as fases.

O relé pode integrar a lógica de comando para impedir o funcionamento quando uma condição inadequada for detectada.

Ventiladores e Exaustores

Em ventiladores e exaustores, a inversão da sequência das fases pode alterar o sentido de rotação do motor e comprometer o fluxo de ar.

O KRFSF14N pode auxiliar no monitoramento da rede antes da operação do equipamento.

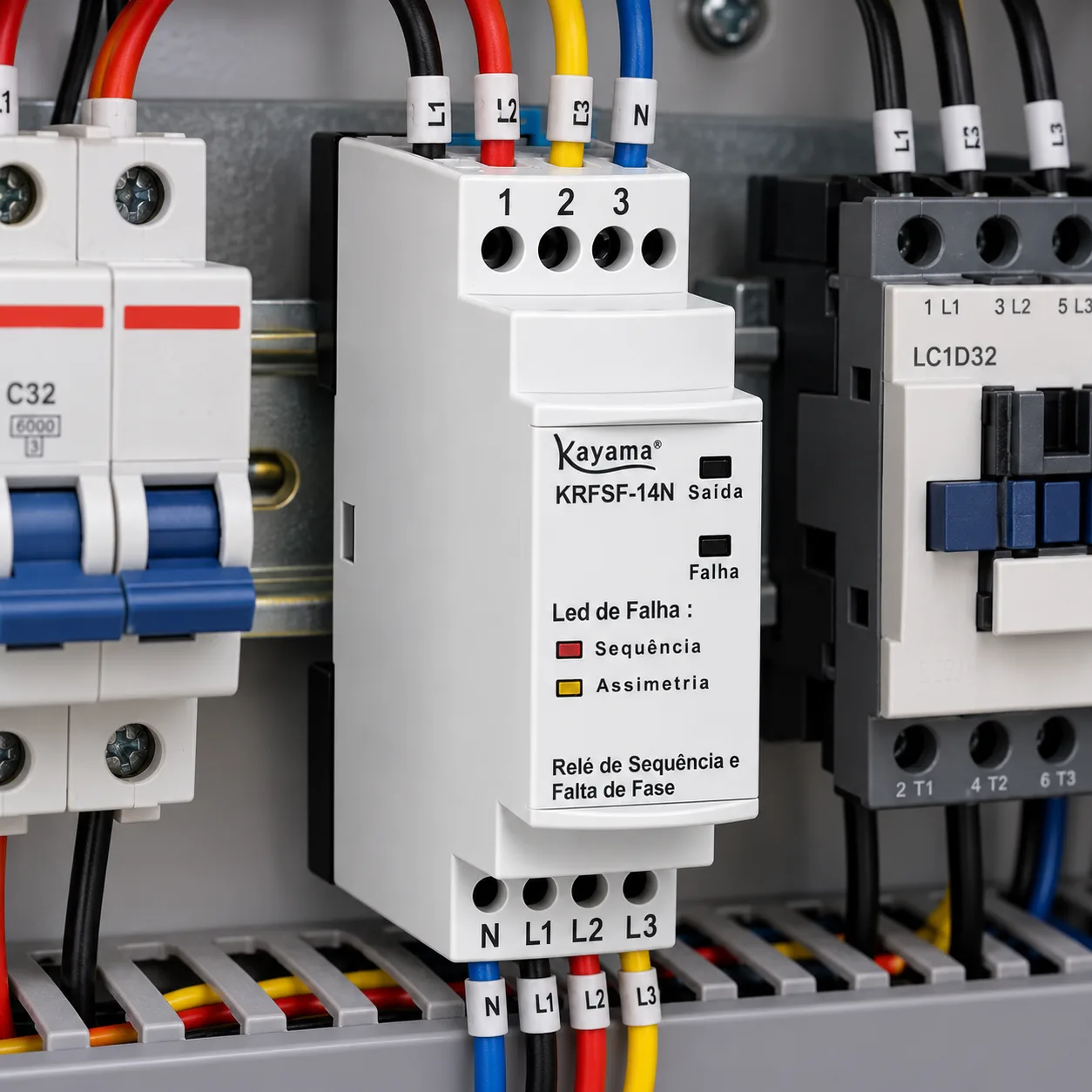

Utilização com Contator

O KRFSF14N pode ser utilizado no circuito de comando de um contator adequadamente dimensionado, quando essa configuração estiver prevista no projeto.

Nesse sistema:

• o relé monitora a alimentação;
• o circuito de comando utiliza o estado do relé;
• o contator realiza o chaveamento da carga de potência.

O KRFSF14N não substitui o contator quando a aplicação exigir chaveamento de potência por esse componente.

Proteções Complementares

O relé de falta e sequência de fase possui função específica de monitoramento.

Ele não substitui:

• disjuntores;
• fusíveis;
• relés de sobrecarga;
• proteção contra curto-circuito;
• DPS;
• DR, quando aplicável;
• proteção térmica de motores;
• aterramento;
• dispositivos de segurança de máquinas;
• demais proteções exigidas pelo projeto.

Faixa de Tensão 220–380 Vca

O modelo é informado para faixa de 220 a 380 Vca.

Antes da instalação deve ser confirmada a compatibilidade entre a tensão real do sistema e a configuração elétrica prevista para o relé.

A existência de uma faixa de tensão não elimina a necessidade de seguir o diagrama de ligação correspondente à instalação.

Frequência 50/60 Hz

O KRFSF14N é informado para utilização em sistemas de 50/60 Hz.

A frequência da rede deve ser compatível com essa especificação.

Instalação

A instalação deve ser realizada por profissional tecnicamente qualificado.

Antes da energização devem ser conferidos:

1. modelo correto do relé;
2. tensão da rede;
3. frequência;
4. identificação das três fases;
5. identificação do neutro;
6. sequência das fases;
7. características da carga;
8. dispositivos de proteção;
9. circuito de comando;
10. contator associado, quando utilizado;
11. esquema de ligação do KRFSF14N;
12. qualidade e aperto das conexões.

Todas as conexões devem ser executadas com o circuito devidamente desenergizado.

Identificação do Neutro

A identificação correta do condutor neutro é importante para evitar ligações inadequadas.

O neutro deve ser conectado exclusivamente ao terminal previsto para essa finalidade no esquema elétrico do produto.

Nunca se deve presumir a posição dos terminais sem consultar a identificação existente no equipamento.

Teste Após a Instalação

Após a montagem, recomenda-se testar o circuito antes de liberar definitivamente o sistema.

O teste deve verificar:

• presença correta das fases;
• ligação do neutro;
• sequência de fases;
• comportamento do circuito de comando;
• atuação do contator;
• funcionamento da carga;
• lógica de proteção em condições anormais.

Os testes devem ser realizados conforme procedimentos técnicos seguros.

Segurança

Antes de qualquer intervenção:

• desenergize completamente a instalação;
• confirme a ausência de tensão;
• identifique corretamente fases e neutro;
• utilize instrumentos de medição apropriados;
• utilize EPIs compatíveis;
• siga o projeto e as normas aplicáveis.

O KRFSF14N não deve ser utilizado isoladamente como dispositivo de segurança funcional de máquinas.

Compatibilidade

A compatibilidade do KRFSF14N deve considerar:

• tensão do sistema;
• frequência;
• configuração trifásica;
• existência de neutro;
• esquema de ligação;
• características da carga;
• circuito de comando;
• contator;
• demais dispositivos de proteção.

A compatibilidade não deve ser determinada somente pela faixa de tensão.

Diferença entre KRFSF14 e KRFSF14N

Dentro da identificação fornecida para a linha:

• KRFSF14: relé de falta e sequência de fase;
• KRFSF14N: relé de falta e sequência de fase com neutro.

A presença do neutro no KRFSF14N deve ser considerada durante o dimensionamento e a execução das conexões.

Informações de Cadastro

• Marca: Kayama
• Modelo: KRFSF14N
• Tensão: 220–380 Vca
• Frequência: 50/60 Hz
• Configuração: com neutro
• Tipo: Relé de falta e sequência de fase

Qualidade Kayama

O Relé de Falta e Sequência de Fase com Neutro Kayama KRFSF14N integra a linha Kayama de componentes para monitoramento, comando, controle e proteção de sistemas elétricos trifásicos, proporcionando uma solução destinada a instalações que utilizam configuração com neutro.
