Relé Térmico de Sobrecarga JR28-25(LR2-D13)23-32A - KAYAMA

Descrição Técnica

O Relé Térmico de Sobrecarga Kayama JR28-25 LR2-D13 é um dispositivo destinado à proteção de motores elétricos contra condições de sobrecarga prolongada.

Esta variante possui faixa de ajuste de corrente de 23 a 32 A, devendo ser selecionada e regulada de acordo com a corrente nominal do motor e as condições reais da aplicação.

O relé deve fazer parte de um sistema completo de comando e proteção, trabalhando em conjunto com contator, proteção contra curto-circuito e demais componentes previstos no projeto elétrico.

Características Técnicas

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 23 a 32 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Finalidade: comando e proteção de motores elétricos

Proteção Contra Sobrecarga

O relé térmico é destinado a identificar situações em que o motor permanece conduzindo corrente superior ao valor ajustado por um período suficiente para caracterizar uma condição de sobrecarga.

Uma sobrecarga prolongada pode provocar:

• aquecimento excessivo do motor;
• redução da vida útil da isolação;
• degradação de componentes;
• perda de desempenho;
• falhas decorrentes de esforço térmico;
• interrupção do processo.

Quando a condição persiste, o relé pode atuar sobre o circuito de comando para contribuir com o desligamento do motor.

Faixa Ajustável de 23 a 32 A

A variante informada possui faixa de regulagem entre 23 e 32 A.

A corrente nominal indicada na placa do motor deve ser considerada como uma das principais referências para o ajuste.

Exemplos de enquadramento:

• motor com corrente nominal de 23 A: dentro da faixa;
• motor com corrente nominal de 25 A: dentro da faixa;
• motor com corrente nominal de 28 A: dentro da faixa;
• motor com corrente nominal de 30 A: dentro da faixa;
• motor com corrente nominal de 32 A: dentro da faixa.

Motores com corrente fora desse intervalo exigem avaliação de outra faixa de relé.

Seleção pelo Valor de Corrente

A seleção do relé não deve ser realizada somente pela potência do motor em CV ou kW.

Motores de mesma potência podem apresentar correntes diferentes em função de:

• tensão;
• rendimento;
• fator de potência;
• projeto construtivo;
• regime de serviço;
• condições de carga.

A corrente nominal real do equipamento é fundamental para uma seleção adequada.

Princípio Térmico de Atuação

Relés térmicos utilizam o efeito térmico produzido pela corrente elétrica para identificar condições de sobrecarga persistente.

Quando a corrente permanece acima da regulagem por tempo suficiente, o mecanismo térmico pode atuar e alterar o estado dos contatos utilizados no circuito de comando.

O relé, portanto, não funciona como uma proteção instantânea contra qualquer aumento momentâneo de corrente.

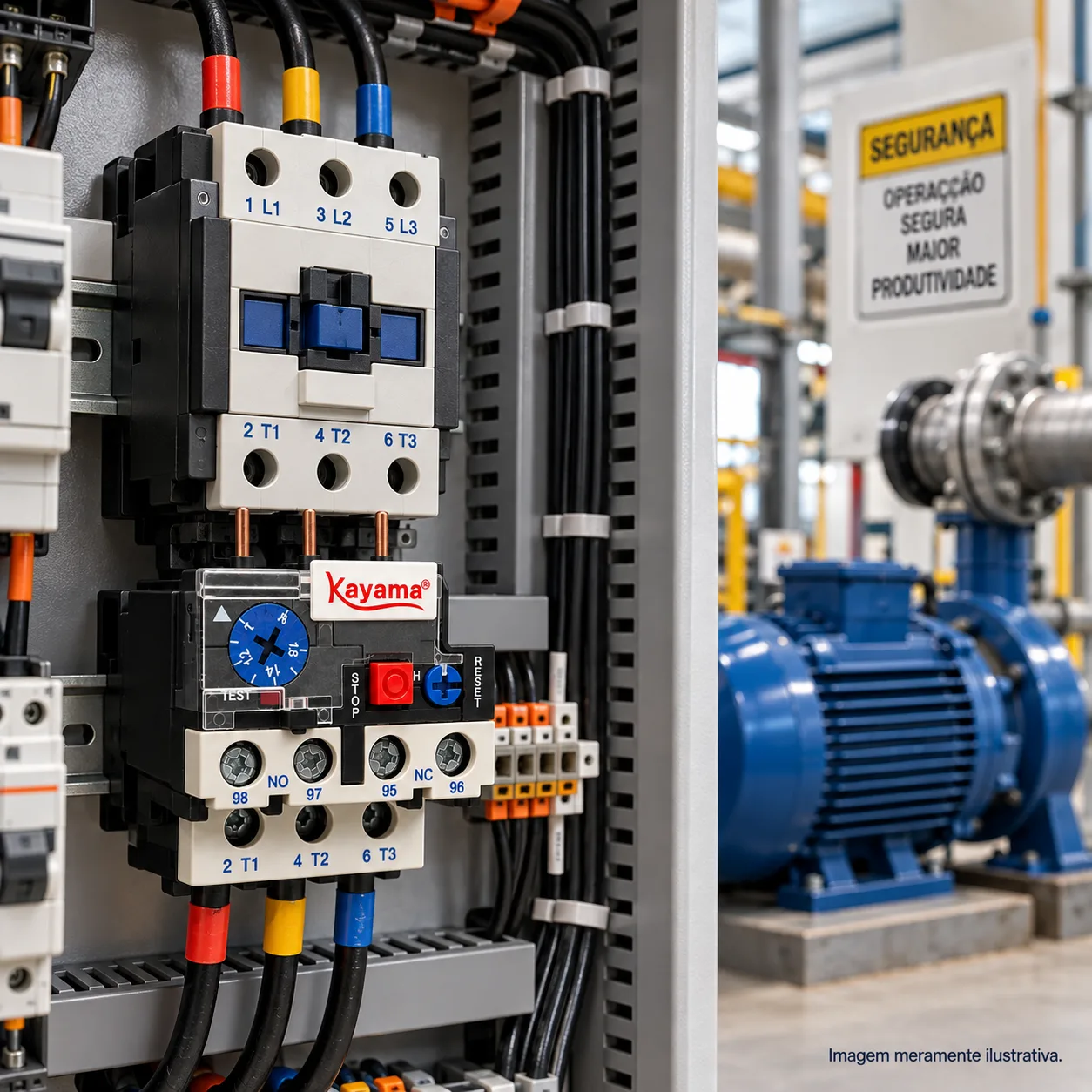

Atuação no Circuito do Motor

O relé térmico normalmente trabalha associado ao contator.

Uma configuração de potência pode utilizar a sequência:

Proteção contra curto-circuito → contator → relé térmico → motor

No circuito de comando, o relé pode atuar sobre a alimentação da bobina do contator para interromper o funcionamento após uma condição de sobrecarga.

O esquema definitivo deve seguir o projeto da instalação.

Proteção Contra Curto-Circuito

O JR28-25 não substitui a proteção contra curto-circuito.

O circuito deve dispor de proteção adequada por meio de dispositivos como:

• disjuntores;
• fusíveis;
• disjuntores-motor;
• outros dispositivos coordenados.

Sobrecarga e curto-circuito são condições diferentes e exigem funções de proteção complementares.

Corrente de Partida

Motores elétricos podem apresentar corrente de partida significativamente superior à corrente nominal.

Por isso, o dimensionamento deve considerar:

• corrente nominal;
• corrente de partida;
• duração da partida;
• tempo de aceleração;
• frequência de partidas;
• característica da carga;
• curva de atuação do relé.

A faixa de 23 a 32 A não representa, por si só, a corrente máxima de partida suportada pelo sistema.

Ajuste do Relé

O ajuste deve considerar:

• corrente nominal do motor;
• condições de carga;
• regime de operação;
• método de partida;
• condições ambientais;
• comportamento durante a aceleração;
• característica de disparo.

Aumentar o ajuste somente para impedir disparos não é recomendável.

Se o relé atuar repetidamente, a causa deve ser investigada.

Classe de Disparo

A classe de disparo exata não foi confirmada para esta variante.

Por isso, não devem ser atribuídas classes como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30;

sem documentação técnica específica do produto.

Curva Tempo × Corrente

A curva tempo × corrente é importante para determinar o comportamento do relé durante situações de sobrecarga e partida.

Essa curva específica não foi confirmada para a variante 23–32 A.

Portanto, aplicações que exijam coordenação precisa devem utilizar documentação técnica oficial.

Rearme

O modo exato de rearme desta variante não foi confirmado de forma confiável nas informações recuperadas.

Não deve ser presumido apenas por semelhança com outras variantes da família.

Antes da aplicação, deve ser verificado diretamente no produto se o rearme disponível é:

• manual;
• automático;
• selecionável.

Compatibilidade com Contatores

O JR28-25 pode ser utilizado com contatores compatíveis, desde que sejam verificadas as características mecânicas e elétricas.

Devem ser considerados:

• geometria dos terminais;
• espaçamento entre polos;
• forma de fixação;
• corrente do contator;
• dimensões;
• sistema de acoplamento.

A referência LR2-D13 não garante automaticamente compatibilidade com qualquer contator de outra marca.

Aplicação em Motores

O modelo pode ser utilizado em motores cuja corrente nominal esteja dentro da faixa de 23 a 32 A, desde que todas as demais características do sistema sejam compatíveis.

Devem ser avaliados:

• corrente de placa;
• método de partida;
• corrente de partida;
• tempo de aceleração;
• regime de serviço;
• tipo de carga.

Aplicação em Bombas

O relé pode integrar a proteção de motores utilizados em sistemas de bombeamento.

Ele não substitui dispositivos específicos para proteção contra:

• funcionamento a seco;
• falta de água;
• problemas hidráulicos;
• falta ou sequência de fase, quando necessário;
• curto-circuito.

Aplicação em Compressores

Em compressores, o dimensionamento deve considerar:

• corrente nominal;
• corrente de partida;
• quantidade de partidas;
• tempo de aceleração;
• comportamento mecânico da carga;
• regime de operação.

Aplicação em Ventiladores e Exaustores

O JR28-25 pode integrar sistemas de proteção de motores de ventilação e exaustão cuja corrente esteja dentro da faixa ajustável.

Sobrecargas podem resultar de:

• rolamentos danificados;
• travamento mecânico;
• acúmulo de material;
• esforço excessivo;
• defeitos no motor.

Aplicação em Máquinas Industriais

Em máquinas industriais, o relé pode ser utilizado para:

• desenergizar o contator;
• sinalizar uma condição de sobrecarga;
• bloquear uma nova partida;
• fornecer informação ao circuito de comando;
• integrar a lógica de proteção do motor.

Ele não deve ser utilizado isoladamente como sistema completo de segurança da máquina.

Instalação

A instalação deve ser realizada por profissional qualificado.

Antes da energização devem ser verificados:

1. modelo correto;
2. faixa de 23 a 32 A;
3. corrente nominal do motor;
4. ajuste selecionado;
5. compatibilidade com o contator;
6. proteção contra curto-circuito;
7. esquema elétrico;
8. conexões;
9. aperto dos terminais;
10. funcionamento do circuito de comando.

Segurança

Antes de qualquer intervenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• realize bloqueio quando aplicável;
• utilize ferramentas adequadas;
• utilize EPIs compatíveis;
• respeite o projeto elétrico.

Compatibilidade

A compatibilidade deve ser analisada considerando:

• faixa de corrente de 23 a 32 A;
• corrente do motor;
• características do contator;
• montagem;
• circuito de comando;
• proteção contra curto-circuito;
• regime de funcionamento.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Faixa de corrente: 23 a 32 A
• Tipo: Relé térmico de sobrecarga

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-25 LR2-D13 23–32 A integra a linha Kayama de componentes destinados ao comando e proteção de motores elétricos, oferecendo regulagem de corrente para aplicações profissionais compatíveis.
