Descrição Técnica

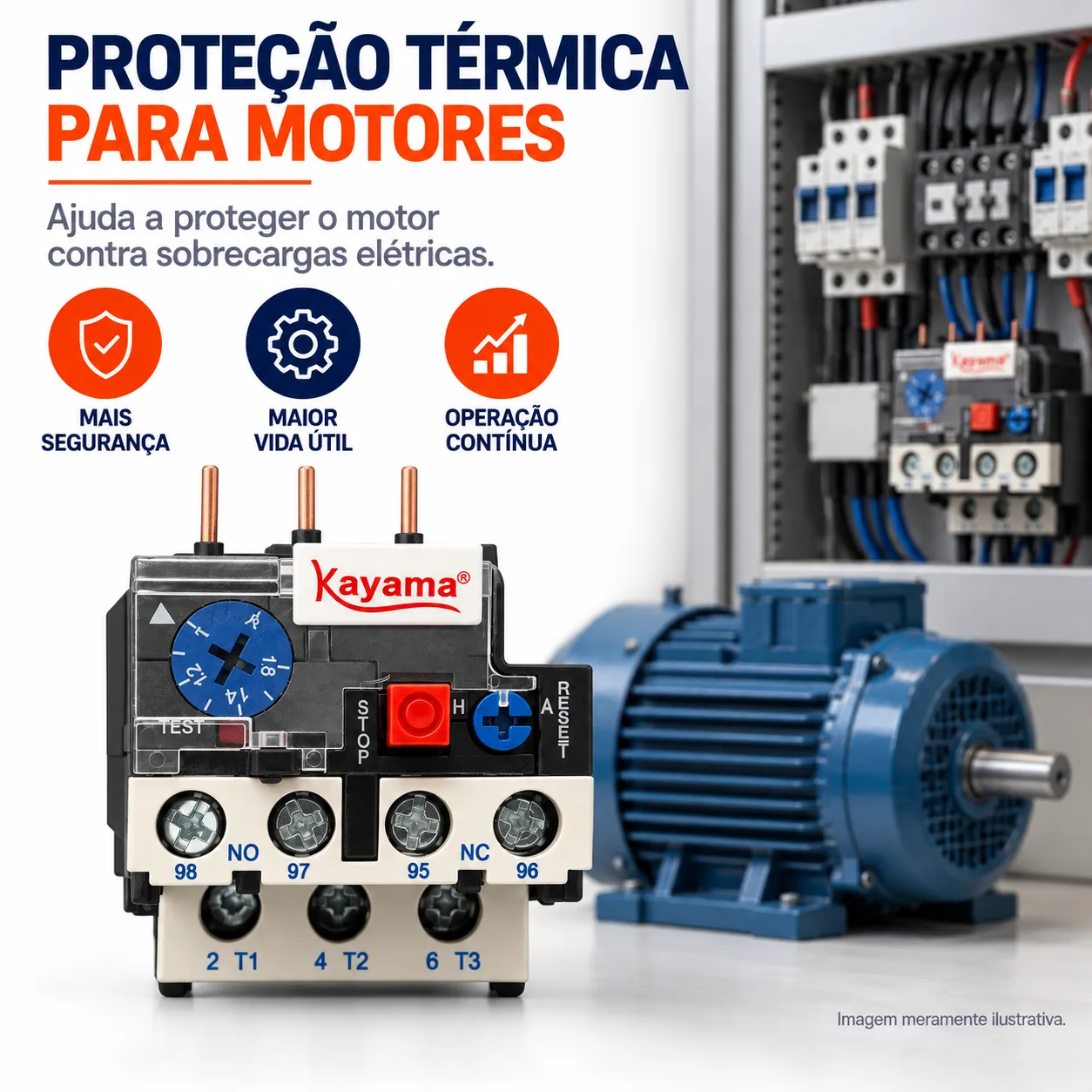

O Relé Térmico de Sobrecarga Kayama JR28-25 (LR2-D13) é um dispositivo destinado à proteção de motores elétricos contra condições de sobrecarga prolongada, atuando quando a corrente permanece acima do valor ajustado por um período compatível com sua característica térmica de disparo.

Esta variante possui faixa ajustável de 9 a 13 A e deve ser selecionada principalmente de acordo com a corrente nominal indicada na placa do motor, considerando também regime de serviço, método de partida, tempo de aceleração, temperatura ambiente e comportamento da carga.

O JR28-25 normalmente integra o circuito de potência e comando em conjunto com contator e dispositivo de proteção contra curto-circuito, formando parte do sistema de proteção do motor.

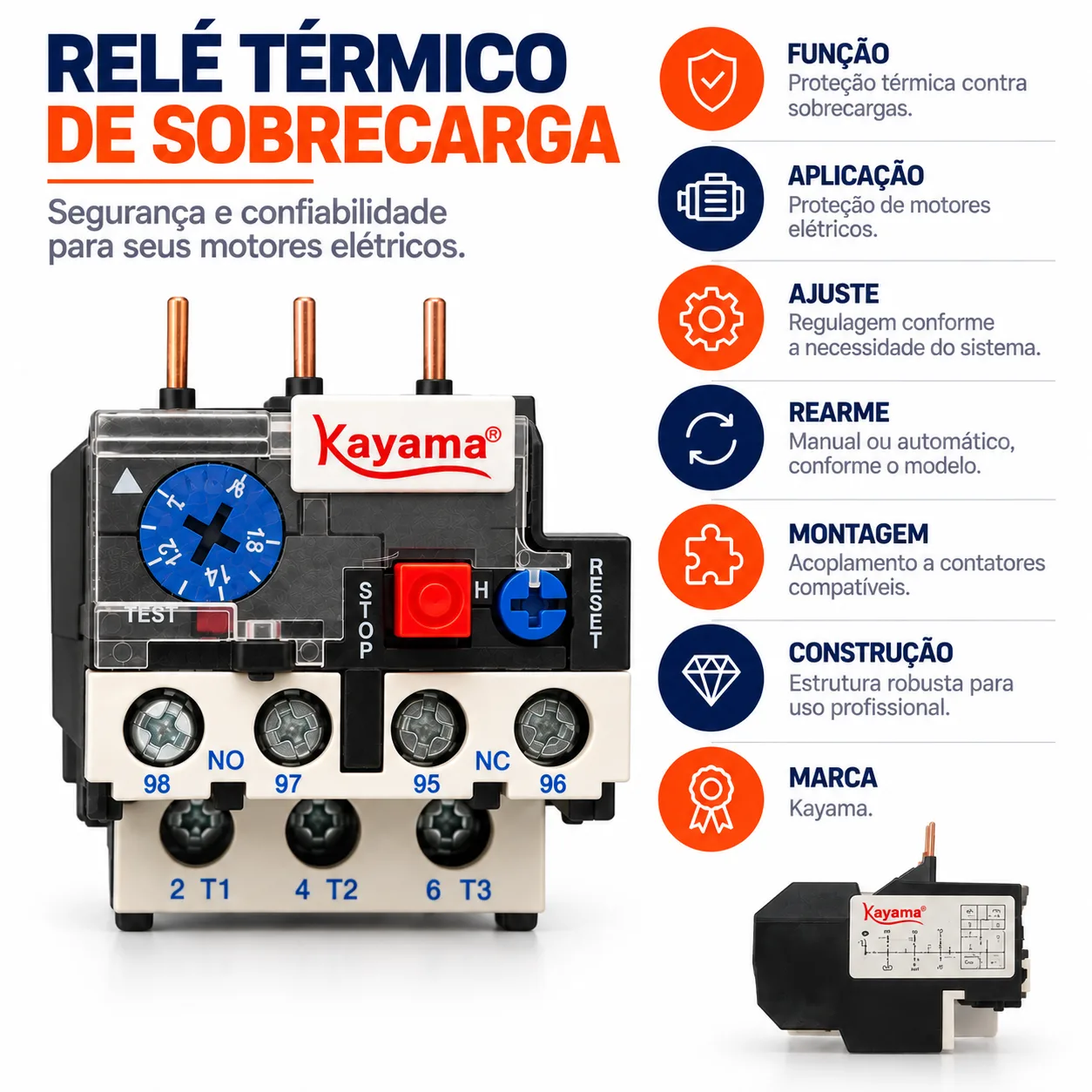

Características Técnicas

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 9 a 13 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Rearme: manual e automático
• Montagem: acoplável a contator ou instalação em trilho DIN conforme versão/acessório
• Material informado: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Proteção Contra Sobrecarga

O JR28-25 é destinado a identificar condições em que o motor permanece conduzindo corrente superior ao valor ajustado durante determinado período.

Quando essa condição persiste, o mecanismo térmico atua e altera o estado dos contatos auxiliares do relé.

Esses contatos podem ser utilizados no circuito de comando para desenergizar a bobina do contator e interromper o funcionamento do motor.

Princípio Térmico de Funcionamento

Relés térmicos utilizam elementos sensíveis ao aquecimento provocado pela passagem da corrente elétrica.

Em condições normais de funcionamento, o mecanismo permanece armado.

Quando ocorre uma sobrecorrente prolongada, o aquecimento acumulado pode provocar o disparo do dispositivo.

O tempo de atuação depende de fatores como:

• intensidade da sobrecorrente;
• tempo de permanência;
• valor ajustado;
• característica de disparo;
• temperatura ambiente;
• condições de instalação.

Faixa de Ajuste de 9 a 13 A

Esta versão do JR28-25 possui faixa ajustável de 9 a 13 A.

A seleção deve considerar principalmente a corrente nominal do motor.

Exemplos de enquadramento:

• motor com corrente nominal de 9 A: dentro da faixa;
• motor com corrente nominal de 10 A: dentro da faixa;
• motor com corrente nominal de 11 A: dentro da faixa;
• motor com corrente nominal de 12 A: dentro da faixa;
• motor com corrente nominal de 13 A: dentro da faixa.

Para motores com corrente fora desse intervalo, deve ser avaliada outra faixa adequada.

Seleção pela Corrente do Motor

A potência nominal do motor em CV ou kW não deve ser utilizada isoladamente para selecionar o relé.

Motores com a mesma potência podem apresentar correntes diferentes conforme:

• tensão de alimentação;
• rendimento;
• fator de potência;
• projeto construtivo;
• regime de serviço;
• aplicação.

A corrente indicada na placa do motor é uma referência fundamental para a escolha da faixa correta.

Ajuste da Corrente

O valor de ajuste deve considerar:

• corrente nominal do motor;
• regime de serviço;
• fator de serviço, quando aplicável;
• tipo de partida;
• tempo de aceleração;
• temperatura ambiente;
• característica de disparo;
• recomendações do fabricante do motor.

Aumentar a regulagem apenas para evitar disparos frequentes pode comprometer a proteção.

Caso o relé atue repetidamente, a causa da sobrecarga deve ser investigada.

Sobrecarga Prolongada

Uma condição de sobrecarga pode estar associada a:

• excesso de carga mecânica;
• travamento parcial;
• problemas em rolamentos;
• esforço acima do previsto;
• ventilação inadequada;
• corrente elevada por tempo prolongado;
• anomalias no equipamento acionado.

O JR28-25 deve ser considerado parte de um sistema de proteção, e não como dispositivo isolado para todas as possíveis falhas elétricas.

Proteção Contra Curto-Circuito

O relé térmico não substitui a proteção contra curto-circuito.

O circuito deve possuir dispositivo próprio para essa finalidade, como:

• disjuntor;
• fusíveis;
• disjuntor-motor;
• outro sistema de proteção corretamente coordenado.

A proteção contra curto-circuito e a proteção contra sobrecarga possuem funções diferentes.

Corrente de Partida

Motores elétricos podem apresentar corrente de partida significativamente superior à corrente nominal.

Por isso, o dimensionamento deve considerar:

• corrente de partida;
• duração da partida;
• tempo de aceleração;
• frequência de partidas;
• característica da carga;
• comportamento térmico do relé.

A faixa de 9 a 13 A corresponde à faixa de ajuste do relé e não deve ser interpretada como limite instantâneo de corrente de partida.

Classe de Disparo

A fonte relacionada ao produto utiliza a indicação “classe de disparo: padrão industrial”.

Essa expressão não identifica tecnicamente uma classe específica.

Portanto, não devem ser atribuídas automaticamente classificações como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30.

A classe efetiva deve ser confirmada em documentação técnica específica.

Curva de Disparo

O relé térmico não atua necessariamente no mesmo tempo para todos os níveis de sobrecorrente.

A curva tempo × corrente deve ser consultada quando for necessário avaliar com precisão:

• corrente de partida;
• tempo de aceleração;
• frequência de partidas;
• coordenação da proteção;
• comportamento diante de diferentes níveis de sobrecarga.

Rearme Manual

No modo de rearme manual, após a atuação do relé é necessária intervenção para restabelecer a condição de funcionamento.

Antes do rearme, recomenda-se verificar:

• motivo da sobrecarga;
• corrente real do motor;
• condições da carga;
• travamentos;
• ventilação;
• estado mecânico da máquina.

Rearme Automático

O produto também possui informação de rearme automático.

Esse recurso deve ser utilizado somente quando a lógica de comando impedir uma partida inesperada que possa representar risco.

Em máquinas, devem ser previstos os intertravamentos e sistemas de segurança necessários.

Contatos Auxiliares

Relés térmicos normalmente utilizam contatos auxiliares para atuar no circuito de comando.

Para o JR28-25 devem ser confirmados em documentação técnica específica:

• quantidade de contatos;
• configuração NA/NF;
• numeração dos terminais;
• corrente admissível;
• tensão admissível;
• categoria de utilização.

Esses contatos não devem ser considerados automaticamente adequados para conduzir a corrente principal do motor.

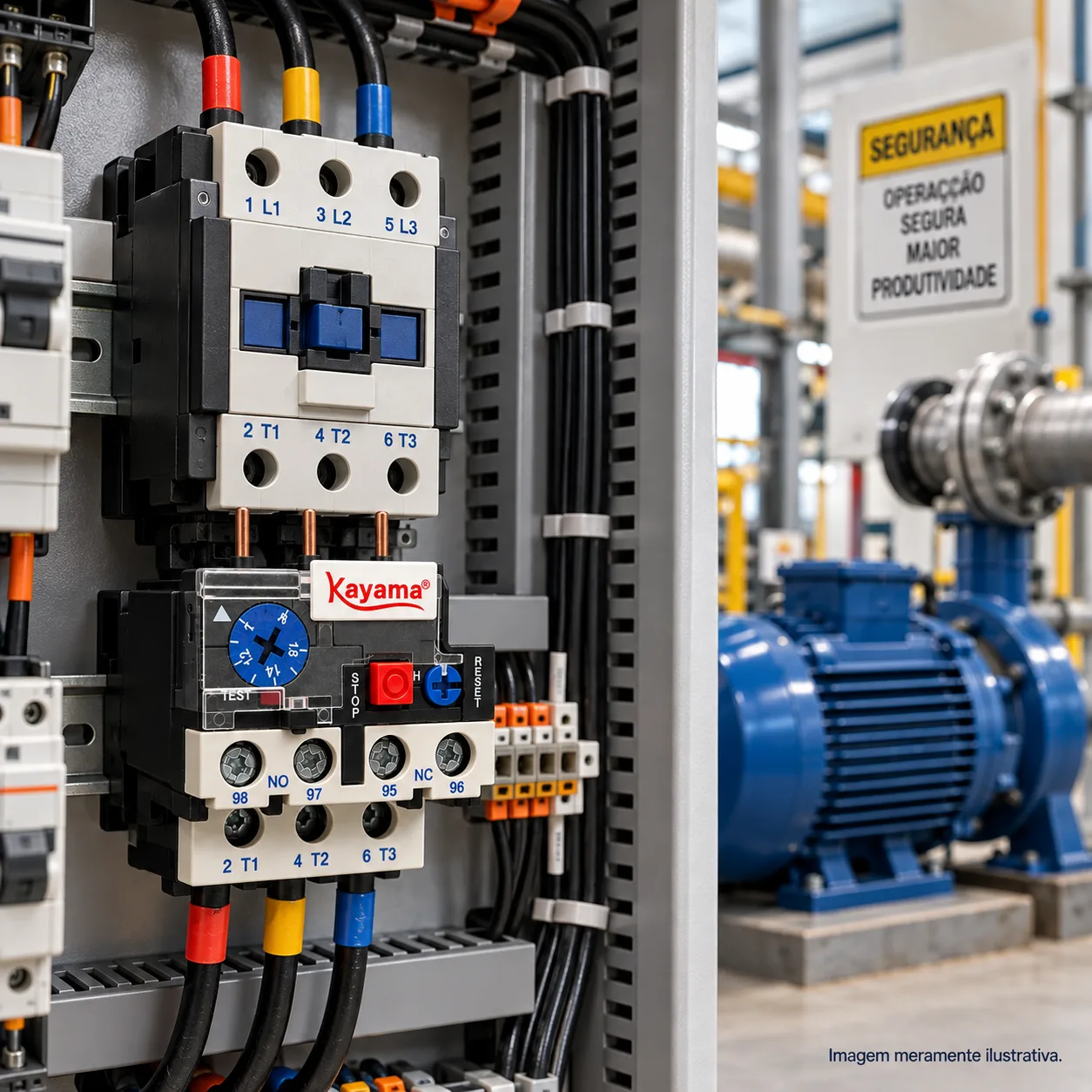

Compatibilidade com Contatores

A referência LR2-D13 é associada à família ou padrão do produto, mas não garante por si só intercambiabilidade com qualquer contator.

A compatibilidade deve considerar:

• geometria dos terminais;
• distância entre polos;
• sistema de acoplamento;
• dimensões;
• sistema de fixação;
• características elétricas.

Montagem

A informação disponível indica montagem:

• acoplável a contator; ou
• em trilho DIN conforme versão/acessório.

Deve ser confirmado se a instalação em trilho DIN é direta ou se exige base ou adaptador específico.

Dimensões

As dimensões aproximadas informadas são:

• Altura: 75 mm
• Largura: 45 mm
• Profundidade: 70 mm

O peso aproximado informado é de 200 g.

Para projetos que dependam de tolerâncias dimensionais exatas, recomenda-se consultar desenho técnico oficial.

Material do Invólucro

O material informado é termoplástico.

Não foram confirmados para esta variante:

• tipo específico do polímero;
• classe de inflamabilidade;
• resistência térmica;
• propriedades específicas de isolação;
• norma específica do material.

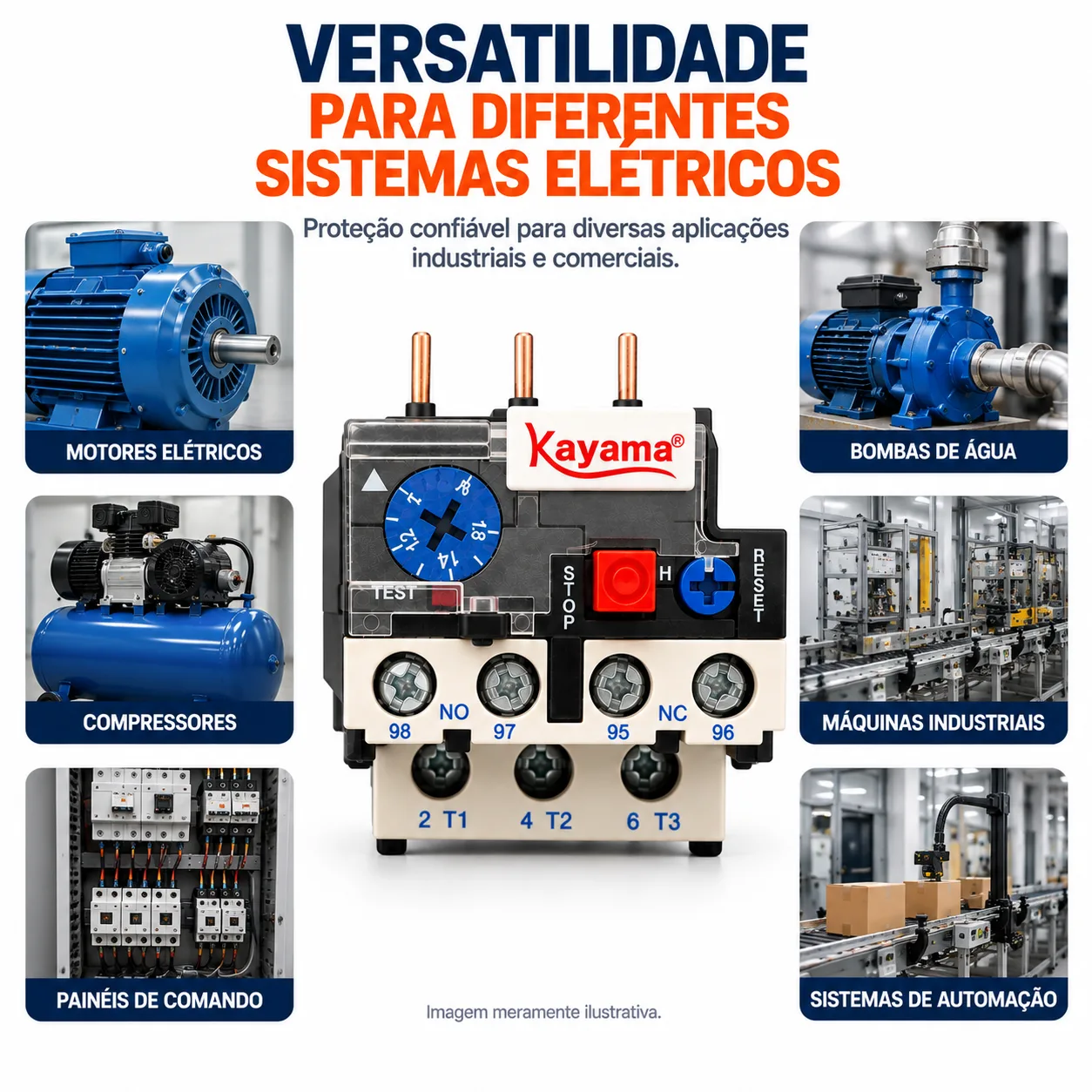

Aplicação em Motores

O JR28-25 LR2-D13 pode ser utilizado em motores cuja corrente nominal esteja dentro da faixa de 9 a 13 A, desde que as demais características do sistema sejam compatíveis.

Devem ser analisados:

• corrente nominal;
• corrente de partida;
• regime de serviço;
• tempo de aceleração;
• método de partida;
• condições ambientais.

Aplicação em Bombas

Pode integrar a proteção de motores utilizados em sistemas de bombeamento.

O relé térmico não substitui proteções específicas contra:

• funcionamento a seco;
• falta de água;
• problemas hidráulicos;
• curto-circuito;
• monitoramento dedicado de fases.

Aplicação em Compressores

Em compressores, a seleção deve considerar:

• corrente nominal;
• corrente de partida;
• número de partidas;
• tempo de aceleração;
• regime de operação;
• característica de disparo.

Aplicação em Ventiladores e Exaustores

O JR28-25 pode integrar a proteção de motores de ventiladores e exaustores cuja corrente nominal esteja entre 9 e 13 A.

Condições mecânicas anormais podem provocar aumento de corrente e atuação da proteção.

Aplicação em Máquinas Industriais

Em máquinas industriais, o relé pode participar da lógica utilizada para:

• desenergizar o contator;
• sinalizar sobrecarga;
• impedir uma nova partida;
• fornecer informação ao circuito de comando;
• integrar a proteção do motor.

Não deve ser considerado isoladamente como dispositivo completo de segurança da máquina.

Instalação

Antes da instalação:

1. confirme a corrente nominal do motor;
2. verifique se está entre 9 e 13 A;
3. confirme a característica de disparo adequada;
4. verifique a compatibilidade com o contator;
5. dimensione a proteção contra curto-circuito;
6. desenergize o circuito;
7. instale o relé corretamente;
8. realize as conexões;
9. ajuste a corrente;
10. selecione o modo de rearme;
11. confira o aperto das conexões;
12. realize teste funcional.

Segurança

Antes de qualquer intervenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• realize bloqueio quando aplicável;
• utilize ferramentas apropriadas;
• utilize EPIs compatíveis;
• aguarde o resfriamento após eventual disparo térmico.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Faixa de corrente: 9 a 13 A
• Tipo: Relé térmico de sobrecarga
• Rearme: manual e automático
• Material: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-25 LR2-D13 9–13 A integra a linha Kayama de componentes para comando e proteção de motores elétricos, oferecendo faixa ajustável para aplicações profissionais compatíveis.
