Relé Térmico de Sobrecarga JR28-36(LR2-D23)23-32A - KAYAMA

Descrição Técnica

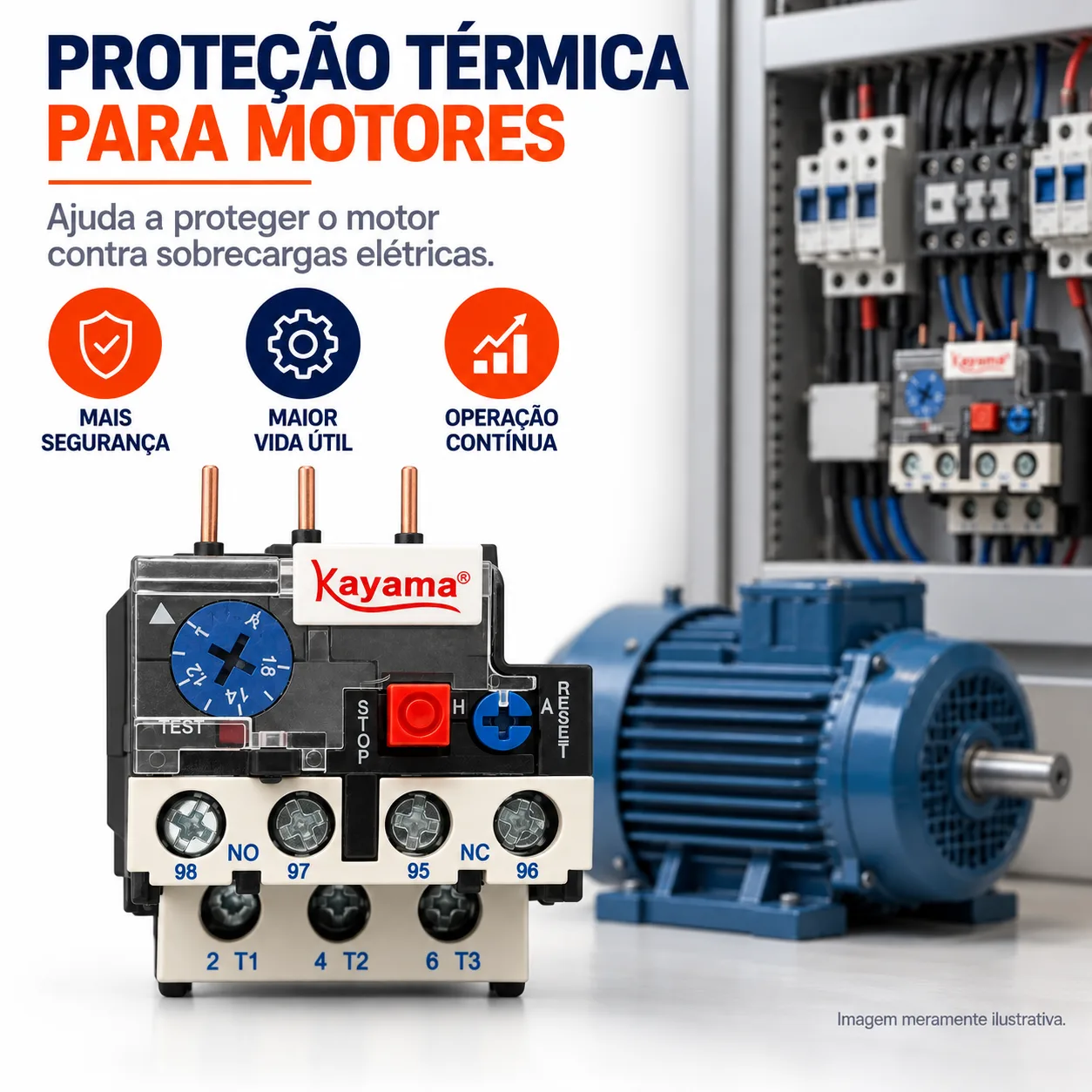

O Relé Térmico de Sobrecarga Kayama JR28-36 (LR2-D23) é um dispositivo destinado à proteção de motores elétricos contra condições de sobrecarga prolongada, atuando quando a corrente permanece acima do valor ajustado durante um período compatível com sua característica térmica de disparo.

Com faixa de ajuste informada de 23 a 32 A, o relé deve ser selecionado principalmente com base na corrente nominal indicada na placa do motor, considerando também regime de serviço, método de partida, tempo de aceleração, temperatura ambiente e curva de disparo.

O JR28-36 normalmente é utilizado em conjunto com contator e dispositivo de proteção contra curto-circuito, compondo o sistema de comando e proteção do motor.

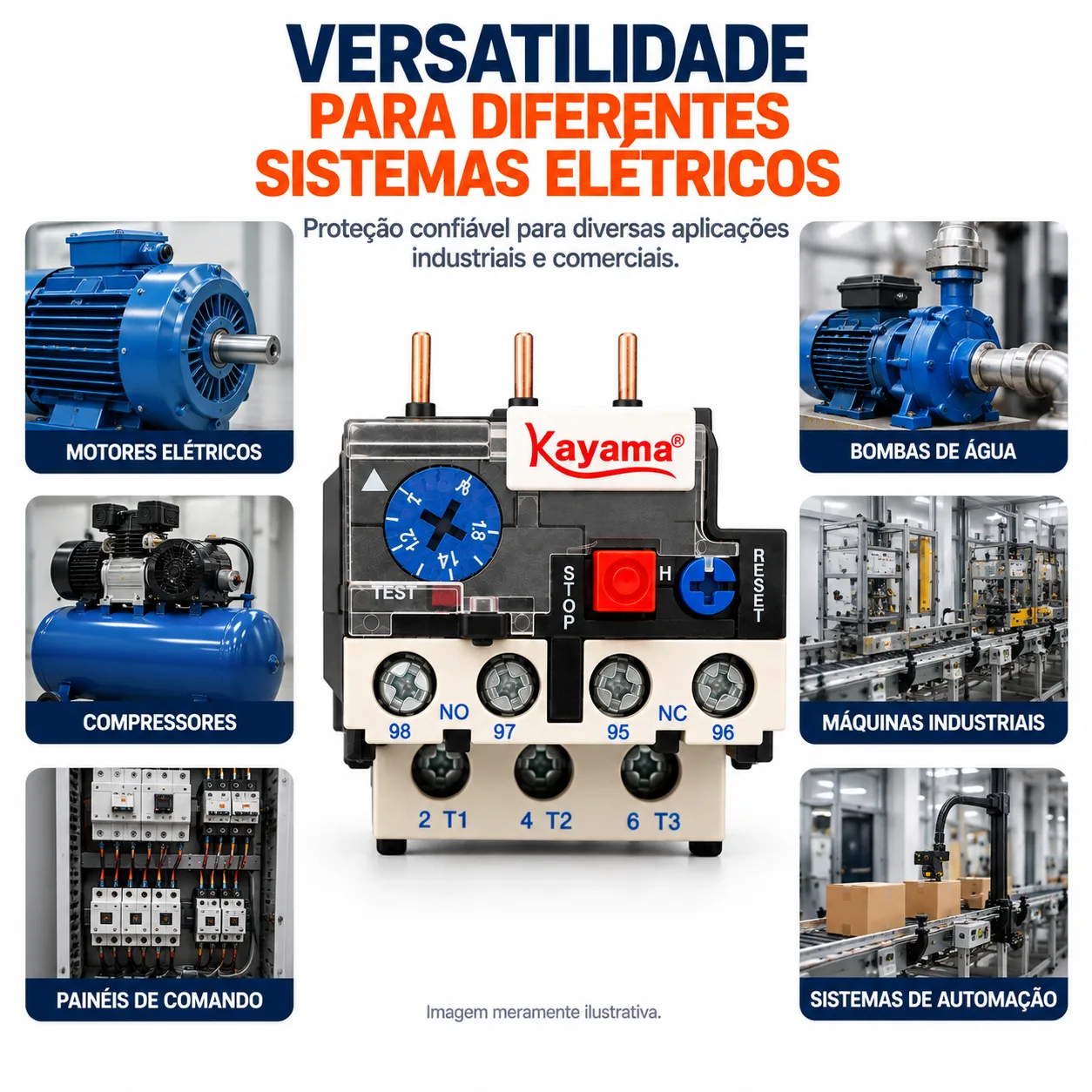

Produto Kayama, indicado para painéis elétricos, sistemas de bombeamento, compressores, ventilação, máquinas e outras aplicações motorizadas compatíveis.

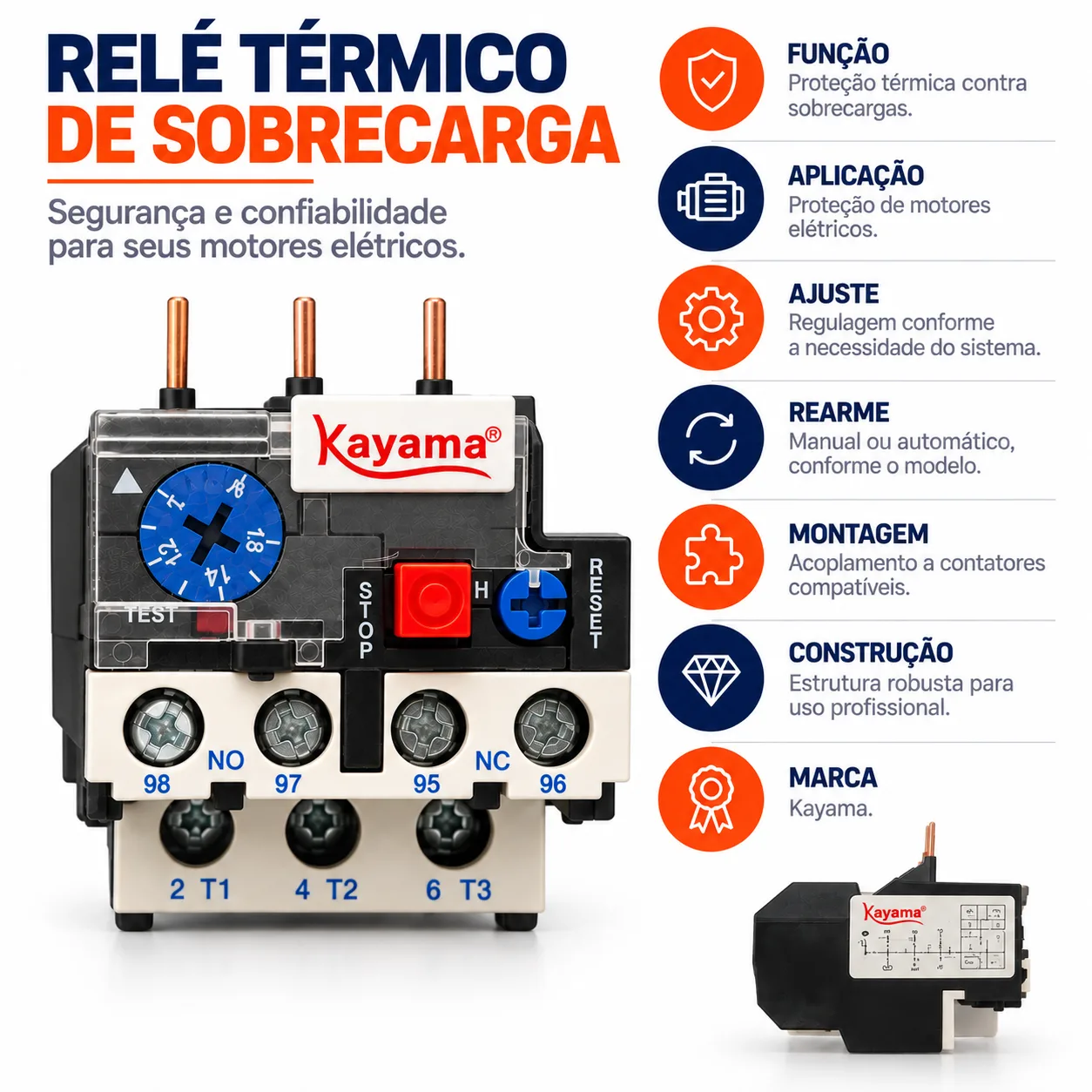

Características Técnicas

• Marca: Kayama
• Modelo: JR28-36
• Referência: LR2-D23
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 23 a 32 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Rearme: manual e automático
• Montagem: acoplável a contator ou instalação em trilho DIN conforme versão/acessório
• Material informado: termoplástico
• Altura aproximada: 85 mm
• Largura aproximada: 55 mm
• Profundidade aproximada: 75 mm
• Peso aproximado: 300 g

Função de Proteção Contra Sobrecarga

O JR28-36 é destinado a detectar condições em que o motor permanece operando com corrente superior ao valor ajustado por determinado período.

Quando essa condição persiste, o mecanismo térmico atua e altera o estado dos contatos auxiliares do relé.

Esses contatos normalmente são utilizados para desenergizar a bobina do contator, provocando o desligamento do motor.

Uma arquitetura típica utiliza:

Rede → proteção contra curto-circuito → contator → relé térmico → motor

O relé térmico deve ser considerado parte de um sistema de proteção, e não um dispositivo isolado de proteção total.

Princípio de Funcionamento

Relés térmicos convencionais utilizam elementos sensíveis ao aquecimento provocado pela passagem da corrente.

Em condições normais, o mecanismo permanece armado.

Quando ocorre uma sobrecorrente prolongada, o aumento da temperatura pode provocar o disparo.

O tempo de atuação depende de fatores como:

• intensidade da sobrecorrente;
• tempo de permanência;
• valor ajustado;
• classe de disparo;
• temperatura ambiente;
• condições de instalação.

Faixa de Ajuste de 23 a 32 A

Esta versão do JR28-36 possui faixa ajustável informada entre 23 e 32 A.

A seleção deve ser realizada principalmente com base na corrente nominal do motor.

Como referência:

• motor com corrente nominal de 23 A: pode estar dentro da faixa;
• motor com corrente nominal de 26 A: pode estar dentro da faixa;
• motor com corrente nominal de 30 A: pode estar dentro da faixa;
• motor com corrente nominal de 32 A: pode estar dentro da faixa;
• motor acima de 32 A: requer avaliação de outra faixa ou modelo.

A potência em CV ou kW não deve ser utilizada isoladamente para selecionar o relé.

Ajuste da Corrente

O valor de ajuste deve considerar:

• corrente nominal de placa;
• regime de serviço;
• fator de serviço, quando aplicável;
• tipo de partida;
• tempo de aceleração;
• temperatura ambiente;
• classe de disparo;
• recomendação do fabricante do motor.

Se o motor operar continuamente acima da corrente prevista, a causa deve ser investigada antes de aumentar o ajuste do relé.

Sobrecarga Prolongada

O JR28-36 atua principalmente contra condições de sobrecarga persistente.

Essas situações podem estar relacionadas a:

• sobrecarga mecânica;
• travamento parcial;
• rolamentos deteriorados;
• ventilação inadequada do motor;
• operação fora das condições previstas;
• corrente elevada por tempo prolongado;
• determinadas anomalias elétricas.

O dispositivo não deve ser confundido com proteção instantânea contra curto-circuito.

Proteção Contra Curto-Circuito

O JR28-36 deve operar em conjunto com dispositivos apropriados para proteção contra curto-circuito.

Podem ser utilizados, conforme o projeto:

• disjuntores;
• fusíveis;
• disjuntores-motor;
• outros dispositivos corretamente coordenados.

O relé térmico não é destinado a interromper diretamente elevadas correntes de curto-circuito.

Classe de Disparo

A classe de disparo define a relação entre intensidade da corrente e tempo de atuação.

Podem existir, dependendo do equipamento, classes como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30.

Entretanto, a informação localizada para o JR28-36 utiliza apenas a expressão “classe de disparo: padrão industrial”.

Essa expressão não identifica tecnicamente a classe real do equipamento.

Por isso, a classe efetiva deve ser confirmada antes de aplicações que dependam desse parâmetro.

Curva Tempo × Corrente

O tempo de disparo não é fixo.

Em geral, quanto maior a sobrecorrente, menor tende a ser o tempo de atuação, conforme a curva térmica do relé.

A curva oficial é importante para avaliar compatibilidade com:

• corrente de partida;
• tempo de aceleração;
• regime do motor;
• frequência de partidas;
• coordenação do sistema de proteção.

Rearme Manual

No modo manual, após o disparo é necessária intervenção do operador antes de uma nova operação.

Antes do rearme recomenda-se verificar:

• motivo da sobrecarga;
• corrente real do motor;
• estado da carga;
• rolamentos;
• ventilação;
• condições elétricas;
• condições mecânicas.

O rearme não deve ser realizado repetidamente sem investigação da causa.

Rearme Automático

O produto é informado com possibilidade de rearme automático.

Essa função deve ser aplicada com atenção, principalmente em máquinas.

Dependendo da lógica de comando, o rearme pode permitir nova partida após o resfriamento do relé.

Quando isso representar risco, devem ser previstos sistemas adicionais, como:

• rearme manual;
• circuitos de retenção;
• intertravamentos;
• lógica de segurança;
• dispositivos adequados ao projeto.

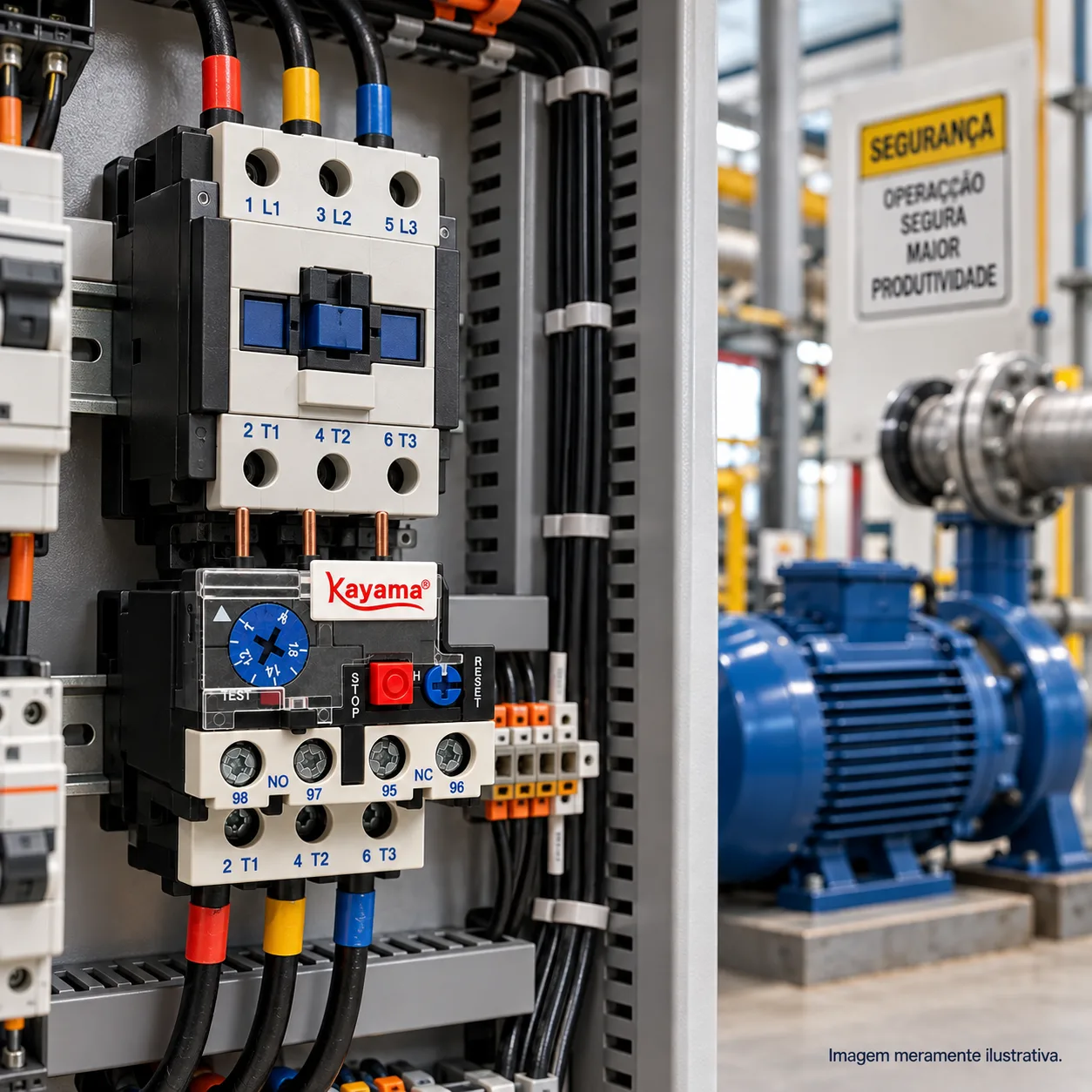

Utilização com Contator

O JR28-36 pode ser utilizado associado a contatores compatíveis.

A compatibilidade deve considerar:

• geometria dos terminais;
• distância entre polos;
• sistema de fixação;
• frame do contator;
• dimensões;
• características elétricas.

A referência LR2-D23 não deve ser utilizada isoladamente como garantia de compatibilidade entre diferentes fabricantes.

Montagem

A informação fornecida indica montagem:

• acoplável a contator; ou
• instalação em trilho DIN conforme versão/acessório.

Deve ser confirmado se a montagem no trilho DIN ocorre diretamente ou mediante base/adaptador específico.

Dimensões

As dimensões aproximadas informadas para o JR28-36 são:

• Altura: 85 mm
• Largura: 55 mm
• Profundidade: 75 mm

O peso aproximado informado é de 300 g.

Para aplicações que exijam precisão dimensional, recomenda-se utilizar desenho técnico oficial.

Material do Invólucro

O invólucro é informado como fabricado em termoplástico.

Não foram confirmados:

• tipo específico de polímero;
• classificação de inflamabilidade;
• resistência térmica;
• propriedades específicas de isolação;
• norma específica do material.

Aplicação em Motores

O JR28-36 pode ser utilizado em motores cuja corrente nominal esteja dentro da faixa de 23 a 32 A, desde que partida e regime de operação sejam compatíveis com sua característica de disparo.

Devem ser considerados:

• corrente nominal;
• corrente de partida;
• tempo de aceleração;
• regime de serviço;
• método de partida;
• condições ambientais.

Aplicação em Bombas

Pode integrar a proteção de motores utilizados em sistemas de bombeamento.

O relé não substitui proteções específicas contra:

• funcionamento a seco;
• falta de água;
• problemas hidráulicos;
• curto-circuito;
• falta ou sequência de fase, quando necessária.

Aplicação em Compressores

Para compressores devem ser analisados:

• corrente nominal;
• corrente de partida;
• tempo de aceleração;
• quantidade de partidas;
• condição de partida carregada ou descarregada;
• classe de disparo.

Esses fatores influenciam diretamente a seleção correta.

Aplicação em Ventiladores e Exaustores

O JR28-36 pode integrar sistemas de proteção de motores de ventiladores e exaustores cuja corrente nominal esteja dentro da faixa de 23 a 32 A.

Condições anormais podem elevar a corrente, como:

• travamento;
• problemas em rolamentos;
• acúmulo de material;
• esforço mecânico excessivo;
• defeitos no motor.

Aplicação em Máquinas Industriais

Em máquinas industriais, o relé pode participar da lógica de:

• desligamento do contator;
• bloqueio de nova partida;
• sinalização de falha;
• informação ao circuito de comando;
• proteção do motor.

Ele não deve ser considerado isoladamente um sistema completo de segurança da máquina.

Contatos Auxiliares

Relés térmicos normalmente possuem contatos auxiliares destinados ao circuito de comando.

Para o JR28-36 devem ser confirmados:

• quantidade de contatos;
• configuração NA/NF;
• numeração dos terminais;
• corrente admissível;
• tensão admissível;
• categoria de utilização.

Esses dados não devem ser presumidos sem documentação específica.

Sensibilidade à Falta de Fase

A existência de função específica de sensibilidade à falta de fase não foi confirmada para esta variante.

Caso o projeto exija monitoramento dedicado de fases, recomenda-se o uso de dispositivo específico para essa função.

Compensação de Temperatura

A existência de compensação de temperatura ambiente não foi confirmada nas informações disponíveis.

Essa característica não deve ser atribuída sem documentação técnica específica.

Instalação

Antes da instalação:

1. confirme a corrente nominal do motor;
2. verifique se está entre 23 e 32 A;
3. confirme a classe ou característica de disparo necessária;
4. verifique a compatibilidade com o contator;
5. dimensione a proteção contra curto-circuito;
6. desenergize a instalação;
7. instale o relé corretamente;
8. realize as conexões conforme o projeto;
9. ajuste a corrente;
10. selecione o modo de rearme;
11. confira o aperto dos terminais;
12. energize e realize teste funcional.

Segurança

Antes de qualquer intervenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• realize bloqueio quando aplicável;
• utilize ferramentas adequadas;
• utilize EPIs compatíveis;
• aguarde o resfriamento do relé após eventual disparo.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-36
• Referência: LR2-D23
• Faixa de corrente: 23 a 32 A
• Tipo: Relé térmico de sobrecarga
• Rearme: manual e automático
• Material: termoplástico
• Altura aproximada: 85 mm
• Largura aproximada: 55 mm
• Profundidade aproximada: 75 mm
• Peso aproximado: 300 g

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-36 LR2-D23 23–32 A integra a linha Kayama de componentes para comando e proteção de motores elétricos, oferecendo faixa ajustável para aplicações profissionais compatíveis.
